In-situ Microscopic Observation System 시리즈
— 극저온 인시츄 셀 (CIS-OM-005)
셋업 요약
제품CIS-OM-005 — 극저온 인시츄 셀
구성관찰 셀 + 덴드라이트 관찰 전용 현미경 + 포텐시오스탯 (전압-영상 동기)
분야#리튬메탈 #극저온 #덴드라이트 #인시츄셀
CIS-OM-005는 −100~100℃ 극저온 영역까지 내려가는 인시츄 관찰 셀입니다.
PEEK+구리 몸체와 Φ10 mm 석영창으로 통전 상태의 전극 표면 형상을 관찰합니다.
PEEK+구리 몸체와 Φ10 mm 석영창으로 통전 상태의 전극 표면 형상을 관찰합니다.
CIS-OM-005 is a cryogenic in-situ cell (−100 to 100 ℃) with a PEEK + copper body and a Φ10 mm quartz window for observing electrode surface morphology while powered.

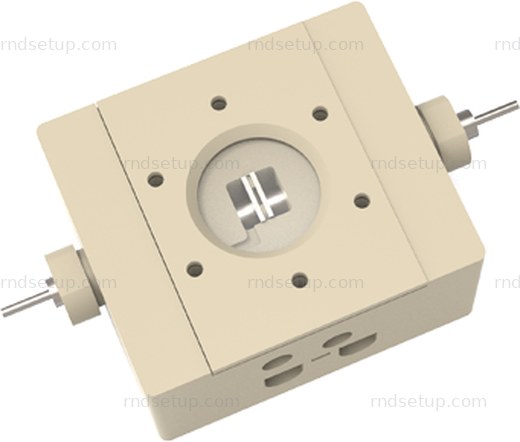

CIS-OM-005 — 극저온 인시츄 셀
현미경용 인시츄 셀 시리즈(CIS-OM)의 극저온형입니다. 열전도가 좋은 구리를 몸체에 결합해 −100℃까지 내려가며, 통전 상태 그대로 전극 표면 형상 변화를 관찰합니다.
Specification
CIS-OM-005
ModelCIS-OM-005
Design temperature−100 to 100 ℃ (cooling / heating are separate units)
Design pressureAtmospheric · slightly positive pressure
BodyPEEK + copper
Dimensionsapprox. 60 × 70 × 50 mm
SampleLiquid or polymer lithium batteries · electrodes + separator < 10×10 mm
Focal length< 2 mm
WindowQuartz · Φ10 mm
Features
① −100℃ 극저온
구리 몸체의 열전도로 극저온 영역까지 안정적으로 도달합니다. 냉각·가열 유닛은 분리형입니다.
② 통전 상태 관찰
전원을 건 상태에서 −100~100℃ 전 구간의 표면 형상(morphology) 변화를 기록합니다.
③ 근접 광학
초점거리 <2 mm·창 Φ10 mm — 고배율 대물로 표면을 가까이서 봅니다.
④ 대기압~약한 양압 설계
저온에서의 결로·수분 유입을 양압으로 억제하는 설계입니다.
가능한 실험
극저온 전해액 스크리닝, 저온 리튬 도금 형상 관찰, 온도 하강 중 표면 형상 변화의 연속 기록, 통전 상태의 전압-영상 동기.
공통 광학계 — 덴드라이트 관찰 전용 현미경
시리즈 전 모델이 함께 쓰는 전용 광학계입니다. 덴드라이트 관찰 전용 대물 5종(5~100×)과 인시츄 배터리 클램프가 달린 2층 스테이지를 보여드리니 실험에 참고하세요.
대물렌즈5 / 10 / 20 / 50 / 100× 덴드라이트 관찰 전용 · 수동 5공 터렛
접안 · 경통10× 초광시야(시야수 25 mm) · 삼안 20° 틸트 · 분할 100:0 / 50:50
조명반사·투과 6.6 W 풀스펙트럼 LED · 편광판 내장 · NA 1.25 집광기
초점동축 조동·미동 · 미동 1 µm · 조동 잠금장치
스테이지2층 기계식 — 브래킷 + 유리판 + 인시츄 배터리 클램프
카메라U820 · SONY CMOS 5472×3648(약 20 Mpx) · 15 fps · Type-C
시리즈 라인업
| 모델 | 몸체 · 전극 | 관찰창 · 광학 | 온도 · 압력 | 시료 · 용도 |
|---|---|---|---|---|
| CIS-OM-003 표준형 | PEEK · 고순도 Ti 가동 전극(재질 커스텀) | 석영창 Φ24 mm · 두께 0.05 mm · 최소 작동거리 1 mm | 상온 · 가압 모듈 옵션 최대 6 MPa | 시료 10×10 mm · 0.6~2 mm · 액체·전고체 겸용 |
| CIS-OM-002 비커형 | 석영 비커 5 mL · PTFE 셸(O링 밀봉) · 순티타늄 전극 | 비커 측벽 개방 광학 경로 · 전극 간격 3 mm | 상온 | 아연 대칭 전지 등 수계 입문 |
| CIS-OM-004 고저온형 | PEEK · 기본 유리질 탄소(GC) 전극 | 석영창 Φ24 mm · 최소 작동거리 1 mm | −30~150℃ · ±1℃ 프로그램 — 냉각·가열 플랫폼 분리(교체식) | 시료 10×10 mm · 0.6~2 mm · 본체 두께 33 mm · 가압 모듈 옵션 |
| CIS-OM-005 극저온형 ← 이 페이지 | PEEK + 구리 · 냉각·가열 유닛 분리 | 석영창 Φ10 mm · 초점거리 <2 mm | −100~100℃ · 대기압~약한 양압 | 본체 약 60×70×50 mm · 액체·폴리머 리튬전지, 전극+분리막 <10×10 mm |
구매 안내 — 주문 확정 후 배송 약 4주(해외 직수입). 대학 행정 기준(300만 원 이상 입찰 등)에 맞춘 분할 결제·사업자 분리 결제를 지원합니다. 조건은 아래 문의로 남겨 주세요.
