소듐 양극재를 상순도로
— 소성 분위기를 '바꾸는' 셋업 (동적 분위기 제어)
셋업 요약

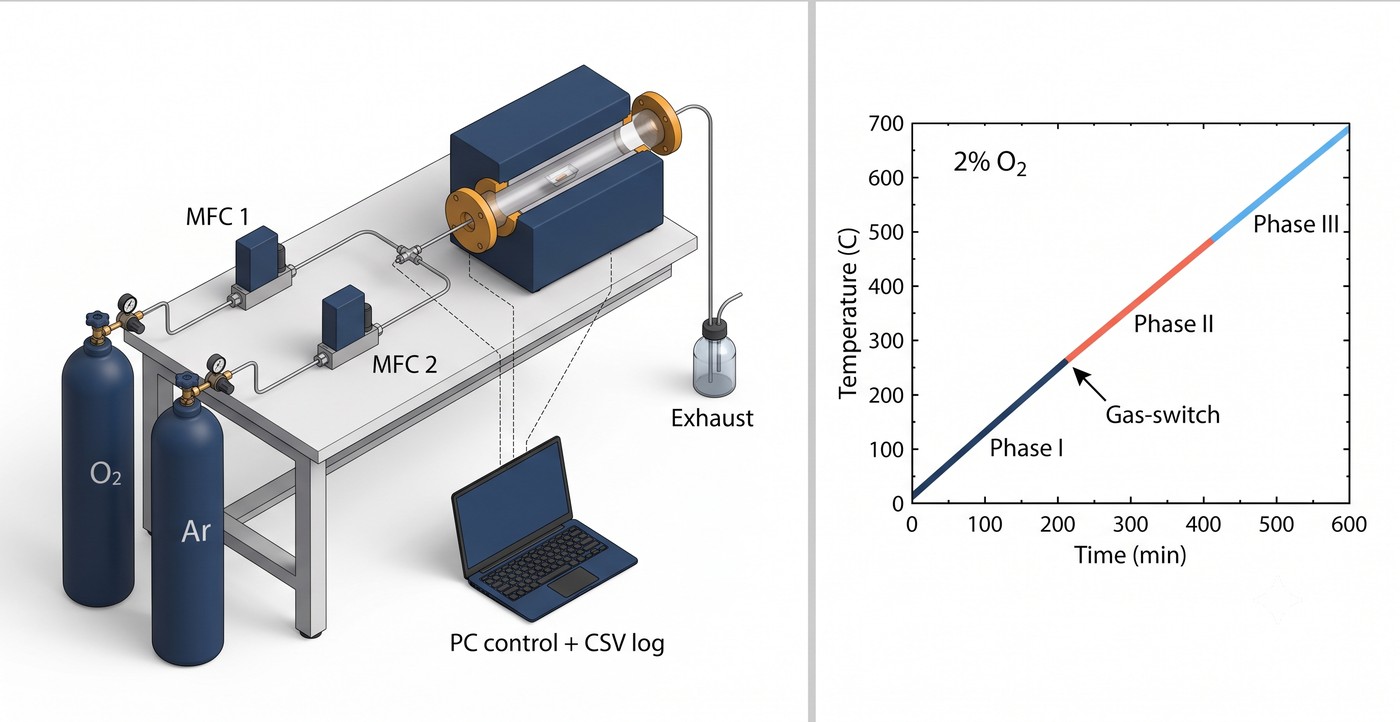

논문은 셋업을 어떻게 구성했나
연구진은 Na₂O₂·Li₂O·MnO₂ 전구체를 아르곤 글러브박스에서 혼합·성형(펠릿, ~380 MPa)한 뒤 튜브퍼니스(Thermo Fisher TF55035C-1)에서 소성했습니다. 퍼니스 앞단에 다채널 MFC(mass flow controller) 세트를 두어 O₂와 Ar/N₂의 비율을 정하고, 배출가스는 operando 가스크로마토그래피(GC·TCD)로 실시간 산소량을 정량했습니다. 핵심은 소성 중간에 분위기를 바꾸는 동적 분위기 제어(DCA)입니다. 승온 구간은 2% O₂, 고온 유지 구간은 순수 N₂/Ar로 MFC가 전환합니다.
공정 조건 (논문 실제 수치)
| 단계 | 온도 / 시간 | 가스 · 유량 (분위기) |
|---|---|---|
| 전구체 건조 | MnO₂ 120℃, 12h (진공) | 진공 건조 오븐 |
| 퍼지 | 상온 | 2% O₂ in N₂, 50 sccm, 2h (operando 실험 기준) |
| 승온 | 상온→700℃, 1℃/min | 2% O₂ in Ar/N₂ (산화 구간) |
| 유지 (DCA 전환) | 700℃, 8h | 순수 N₂/Ar로 전환 (불활성) |
| 냉각 | →상온, 1℃/min | 불활성 유지 |
| Ti 치환체(NLMTO) | 800℃, 8h | 승온 2% O₂ → 유지·냉각 Ar |
고정 분위기 비교 실험: 순Ar(0%)·1%·2%·5%·21%·순O₂(100%). 상순도 O3상은 1~2% O₂ + DCA에서만 얻어짐. operando GC 캐리어는 He 20 mL/min.
핵심 결과

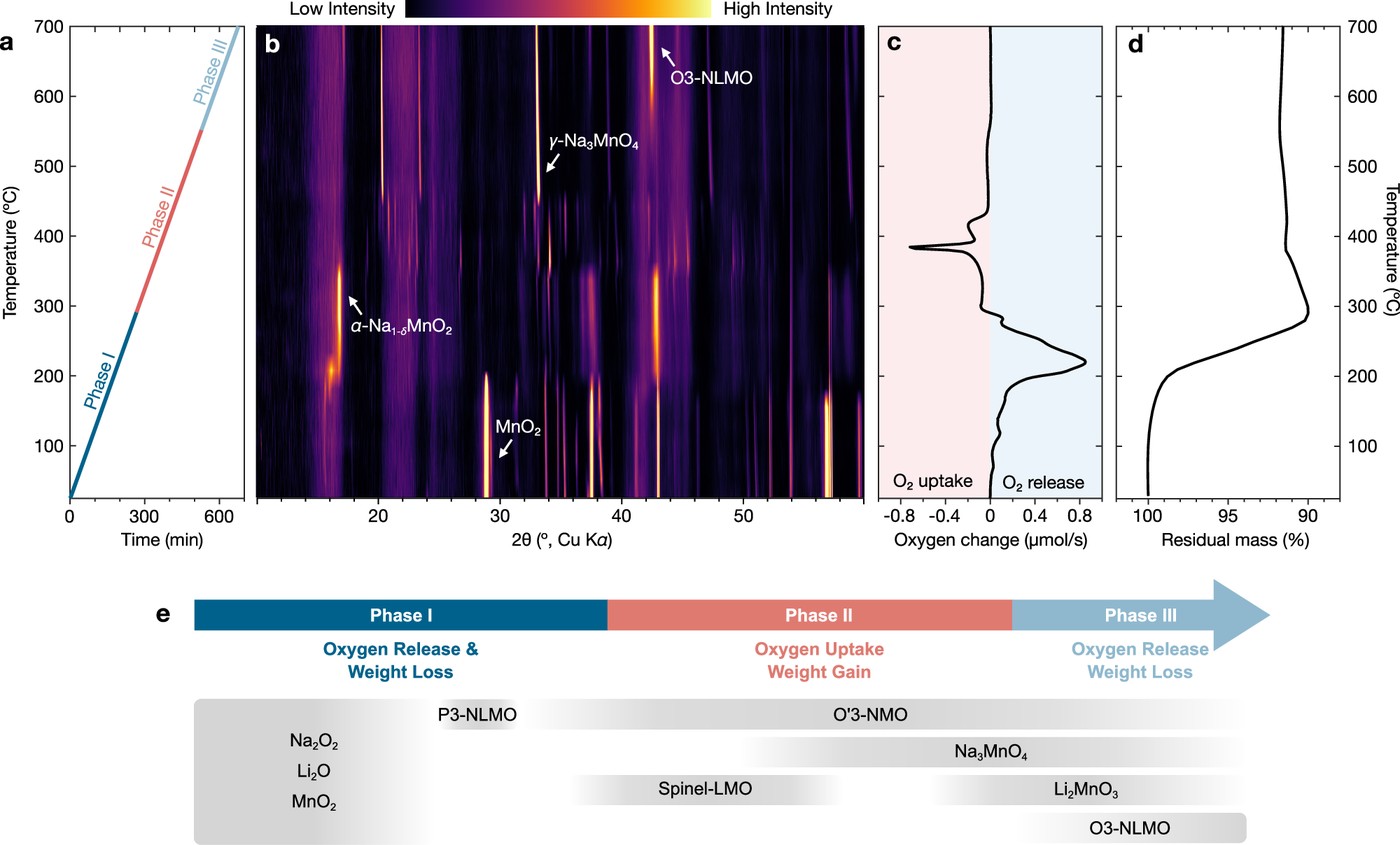

![논문 Fig.2 — O3-Na[Li1/3Mn2/3]O2 합성의 operando 추적: (a) 온도 프로파일과 Phase I/II/III 구분, (b) operando XRD, (c) 산소 방출·흡수(operando GC), (d) TGA 잔류 질량, (e) 반응 단계별 중간상 요약](/img/magazine/nc2025-57665-fig2.jpg)
동적 분위기로 합성한 Ti 치환 NaLi₁/₃Mn₂/₃₋ₓTiₓO₂ 3종은 모두 190 mAh/g를 넘는 용량을 보였습니다. operando XRD·GC·TGA로 승온 중 산소 방출–흡수–방출 거동을 추적해, 산소 분압이 상 형성을 지배함을 직접 증명했습니다.
파라미터를 왜 그렇게 잡나 — 재현 관점
산소 분압이 Mn 원자가를 좌우합니다. 너무 산화적(공기·순O₂)이면 고가 Mn 불순물(Na₃MnO₄)이, 불활성(순Ar)이면 저가 Mn 불순물(α-NaMnO₂)이 생깁니다. 그래서 1~2%라는 좁은 산소창이 필요하고, 더 중요하게는 승온과 유지 구간에서 분위기를 다르게 줘야 합니다. 손으로 밸브를 여닫아서는 이 전환 타이밍을 재현할 수 없어, 다채널 MFC로 O₂:Ar 비율을 프로그램 전환하는 것이 표준이 됩니다. 배치마다 결과가 흔들리는 전형적 원인은 퍼지 부족(잔류 O₂), 전환 타이밍 어긋남, 배관 dead volume, 흡습성 전구체(Na₂O₂)의 수분 흡수입니다.
온도 스케줄과 가스 전환을 하나의 레시피로
실험셋업연구소는 삼흥에너지 튜브퍼니스의 온도 스케줄과 Alicat 다채널 MFC의 가스 비율을 제어 소프트웨어에서 동기화합니다. "50 sccm 2% O₂로 2시간 퍼지 → 1℃/min 승온(2% O₂) → 700℃ 도달 시 N₂로 전환 → 8시간 유지" 같은 동적 분위기 시퀀스를 버튼 한 번으로 반복하고, 전 과정을 CSV로 남겨 논문 조건을 그대로 재현합니다. 배터리 소재 R&D·파일럿 라인에서 반복되는 이런 통합 셋업은 완제품으로 팔지 않는 조합이라, 구성·제어·연동까지 함께 맞춰 드립니다.
Alicat 질량유량계(MFC) 보기 →이 셋업에 필요한 장비
아래 사양에서 필요한 항목을 골라 바로 견적 문의할 수 있습니다.
출처
Xu, C. et al., "Enabling the synthesis of O3-type sodium anion-redox cathodes via atmosphere modulation", Nature Communications (2025). DOI: 10.1038/s41467-025-57665-1※ 본 페이지는 논문에 명시된 장비·조건 사실을 정리한 것으로, 제조사·저자의 보증이나 제휴를 의미하지 않습니다. 실험셋업연구소는 이머전트가 운영하는 에너지·소재 공정 셋업 매거진이며, 다룬 장비의 구매·수리·국내 A/S는 실험 장비 수리 전문 업체 이머전트(Emergent co)가 맡습니다.
