실리콘 음극이 부서지지 않게
— 아세틸렌 CVD 탄소 코팅 셋업 (2D 실리콘 나노시트)
셋업 요약
논문은 셋업을 어떻게 구성했나
연구진은 CVD를 두 단계로 썼습니다. 1단계에서는 NaCl 분말을 템플릿으로 넣은 로터리 퍼니스에서 고순도 실란(SiH₄, 99.9999%)을 550℃·50 sccm으로 열분해해 템플릿 표면에 50 nm 두께 실리콘을 증착하고, DI수 교반으로 NaCl만 녹여내 2D 실리콘 나노시트를 얻습니다. 2단계에서는 이 시트에 아세틸렌(C₂H₂)을 900℃에서 5분 분해시켜 비정질 탄소 5~10 nm(7 wt%)를 컨포멀 코팅합니다. 900℃ 고온은 코팅과 동시에 비정질 실리콘을 다결정으로 바꾸는 어닐링 역할도 합니다.
공정 조건 (논문 실제 수치)
| 단계 | 온도 / 시간 | 가스 · 조건 |
|---|---|---|
| ① 실리콘 증착 (CVD) | 550℃ | SiH₄(6N) 50 sccm, NaCl 템플릿, 로터리 퍼니스 |
| 템플릿 제거 | 상온 | DI수 교반 → 여과·건조 |
| ② 탄소 코팅 (CVD) | 900℃, 5분 | C₂H₂ 분해 → 탄소 7 wt%, 비정질 5~10 nm |
| (동시) 결정화 | 900℃ | a-Si → 다결정 Si 전환 |
| 전극·셀 | — | 활물질 80% · 로딩 0.5~1.1 mg/cm², 2032 코인셀, Ar 글러브박스 |
전해액 1.3 M LiPF₆ (EC/DEC 3:7 + FEC 10 wt%). 풀셀은 LiCoO₂ 양극, 로딩 3.16 mAh/cm², N/P ~1.1.
핵심 결과
in situ TEM으로 본 메커니즘: 탄소층이 면내 팽창을 ~9.7%로 구속하고 두께 방향으로 ~200% 팽창시킨 뒤, 방전(탈리튬화) 때 수축 불일치가 리플(주름)을 만들어 응력을 해소합니다. 20C 고율에서도 73.9% 용량을 유지했습니다.
파라미터를 왜 그렇게 잡나 — 재현 관점
코팅량 7 wt%·두께 5~10 nm는 온도(900℃)·시간(5분)·아세틸렌 유량 세 변수가 정합니다. 5분짜리 짧은 공정은 온도 도달 상태·가스 도입 타이밍이 조금만 어긋나도 코팅량이 달라지므로, 로터미터 수동 조작이 아니라 MFC + 프로그램 시퀀스(퍼지 → 온도 안정 → C₂H₂ 도입 → 5분 → 차단 → 불활성 냉각)로 돌려야 배치 간 재현이 됩니다. 시료가 분말·시트라면 균열구간 안 배치와 층 두께 관리도 코팅 균일성에 직결됩니다(배치 편차 점검표의 ②·③·⑤항). 안전도 셋업의 일부입니다. 실란은 자연발화성, 아세틸렌은 가연성 특수가스라 배기·가스검지·퍼지 라인이 전제됩니다. 실란 단계는 특수가스 설비가 필요하지만, 아세틸렌 탄소 코팅 단계는 일반 튜브퍼니스 + MFC 셋업으로 재현 가능한 범위입니다.

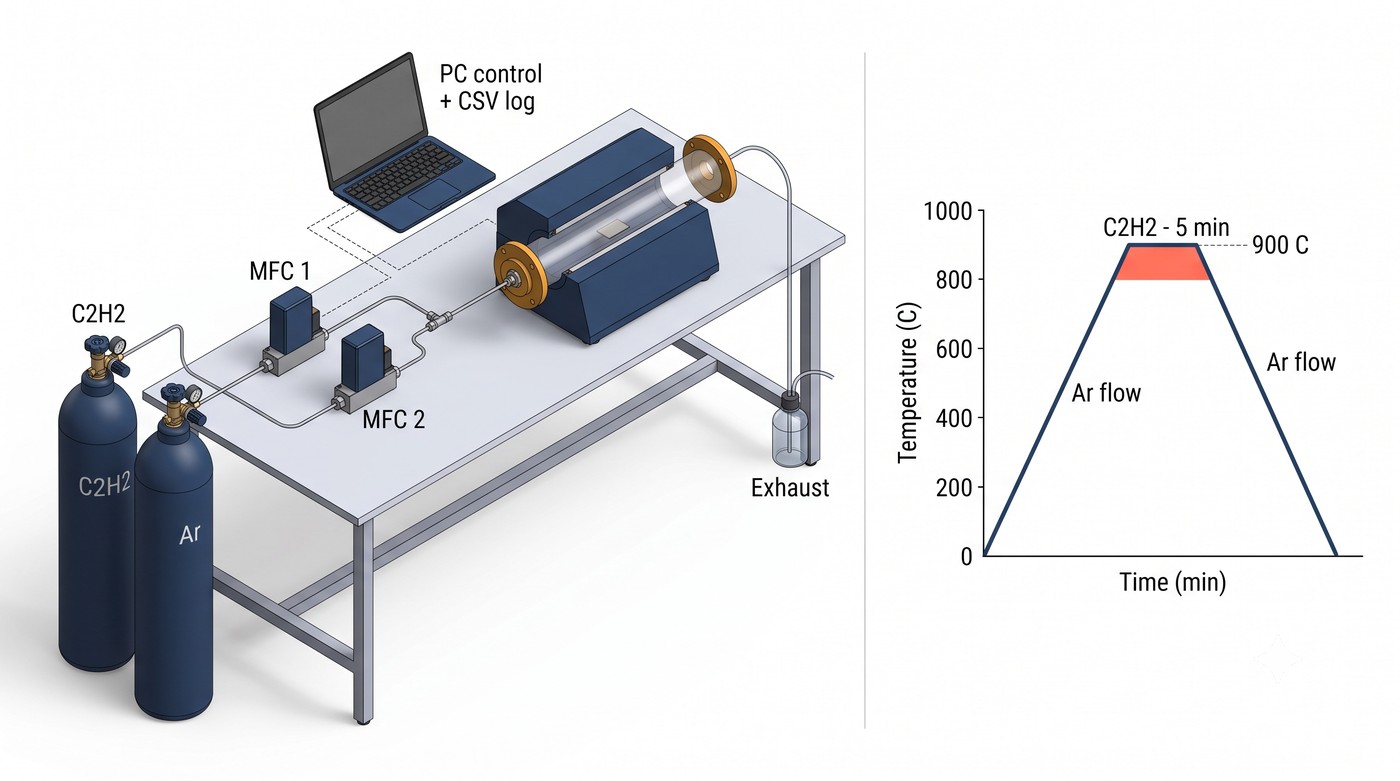

5분 공정을 매번 똑같이 — 온도×가스 시퀀스를 하나의 레시피로
실험셋업연구소는 삼흥에너지 튜브퍼니스의 온도 스케줄과 Alicat MFC의 가스 유량·전환을 제어 소프트웨어에서 동기화합니다. "불활성 퍼지 → 900℃ 안정 → C₂H₂ 정량 도입 5분 → 차단·불활성 냉각" 같은 탄소 코팅 시퀀스를 버튼 한 번으로 반복하고 전 과정을 CSV로 남깁니다. 음극재 탄소 코팅·CNT 성장·촉매 CVD처럼 짧고 민감한 증착 공정일수록 이 자동화가 수율을 가릅니다.
Alicat 질량유량계(MFC) 보기 →이 셋업에 필요한 장비
아래 사양에서 필요한 항목을 골라 바로 견적 문의할 수 있습니다.
출처
Ryu, J., Chen, T., Wan, J. et al., "Mechanical mismatch-driven rippling in carbon-coated silicon sheets for stress-resilient battery anodes", Nature Communications 9, 2924 (2018). DOI: 10.1038/s41467-018-05398-9 (오픈액세스)※ 본 페이지는 논문에 명시된 장비·조건 사실을 정리한 것으로, 제조사·저자의 보증이나 제휴를 의미하지 않습니다. 실험셋업연구소는 이머전트가 운영하는 에너지·소재 공정 셋업 매거진이며, 다룬 장비의 구매·수리·국내 A/S는 실험 장비 수리 전문 업체 이머전트(Emergent co)가 맡습니다.
