구리를 가열하면 나노와이어가 자란다
— CuO 열산화 셋업 (산화·확산)
셋업 요약
논문은 셋업을 어떻게 구성했나
연구진은 구리 표면 세 종류(포일 99.8%·0.1 mm·1 M HCl 세척, 증발 증착막 550 nm, 스퍼터막 750 nm·Ti 5 nm 접착층)를 이소프로판올 초음파 3분으로 세척한 뒤, 공기가 계속 흐르는 가열 스테이지에서 산화시켰습니다. 열처리는 두 방식: ① 10℃/min으로 450℃까지 승온 후 2시간 유지, ② 25→450℃를 잘게 나눈 단계 승온. 이 과정을 GISAXS(X선 산란)로 실시간 관찰해, 어느 온도에서 산화층이 생기고 언제 나노와이어가 자라는지를 추적했습니다.
공정 조건 (논문 실제 수치)
| 단계 | 온도 / 시간 | 비고 |
|---|---|---|
| 기판 전처리 | 상온 | 포일: 1 M HCl 세척 · 전체: IPA 초음파 3분 |
| Cu₂O층 형성 | 70~110℃ | 1차 산화층 (아산화구리) |
| CuO층 형성 | 200~270℃ | Cu₂O 위에 2차 산화층 |
| 나노와이어 성장 | 승온 10℃/min → 450℃, 2h 유지 | 공기 연속 흐름 · 문헌상 성장 창 300~700℃ |
| 비교 관찰 | 25→450℃ 단계 승온 | 단계당 ~10분 유지 + 10분 측정 (in-situ GISAXS) |
고온일수록 와이어 지름이 굵어지고, 시간이 길수록 종횡비가 커지는 것이 일반 경향(논문 인용 문헌 기준). 온도·시간이 곧 형상 제어 변수입니다.
핵심 결과
같은 온도 스케줄인데 결과가 갈린 이유는 구리의 입계 확산입니다. 나노와이어는 금속 구리가 산화층의 입계(grain boundary)를 타고 표면까지 확산해 자라는데, 결정립이 작을수록 입계 면적이 넓어 확산 통로가 많아집니다. 즉 표면 미세구조가 성장 속도와 밀도를 결정합니다.
파라미터를 왜 그렇게 잡나 — 재현 관점
이 셋업은 "가장 단순한 나노 합성"이지만 재현이 흔들리는 지점이 뚜렷합니다. ① 온도 스케줄. 상전이 창(70~110℃, 200~270℃)이 좁아 승온 속도가 다르면 산화층 구조가 달라지고, 그 위에서 자라는 와이어도 달라집니다. 프로그램 승온이 가능한 퍼니스가 기본입니다. ② 분위기. 공기면 충분하지만 "일정하게 흐르는" 공기여야 합니다. 유량이 흔들리면 산소 공급이 흔들리며, 문헌은 Ar·O₂ 분위기 비교도 다루므로 O₂ 분압을 바꾸려면 MFC가 필요합니다. ③ 표면 전처리. HCl 세척·초음파 조건과 기판 이력(압연·증착 방식)까지 기록해야 배치 간 비교가 됩니다. 결론은 다른 셋업 글과 같으며, 배치 편차 점검표의 ①·④·⑥이 여기서도 그대로 적용됩니다.
응용처가 넓은 것도 이 셋업의 매력으로, CuO 나노와이어는 가스센서, 태양전지 전극, CO 산화 촉매, 리튬전지 음극 소재 연구에 두루 쓰입니다(논문 인용 문헌 기준). 500℃급 소형 튜브퍼니스 + 공기/O₂ 유량 제어면 시작할 수 있는, 에너지·소재 나노 합성의 입문형 셋업입니다.

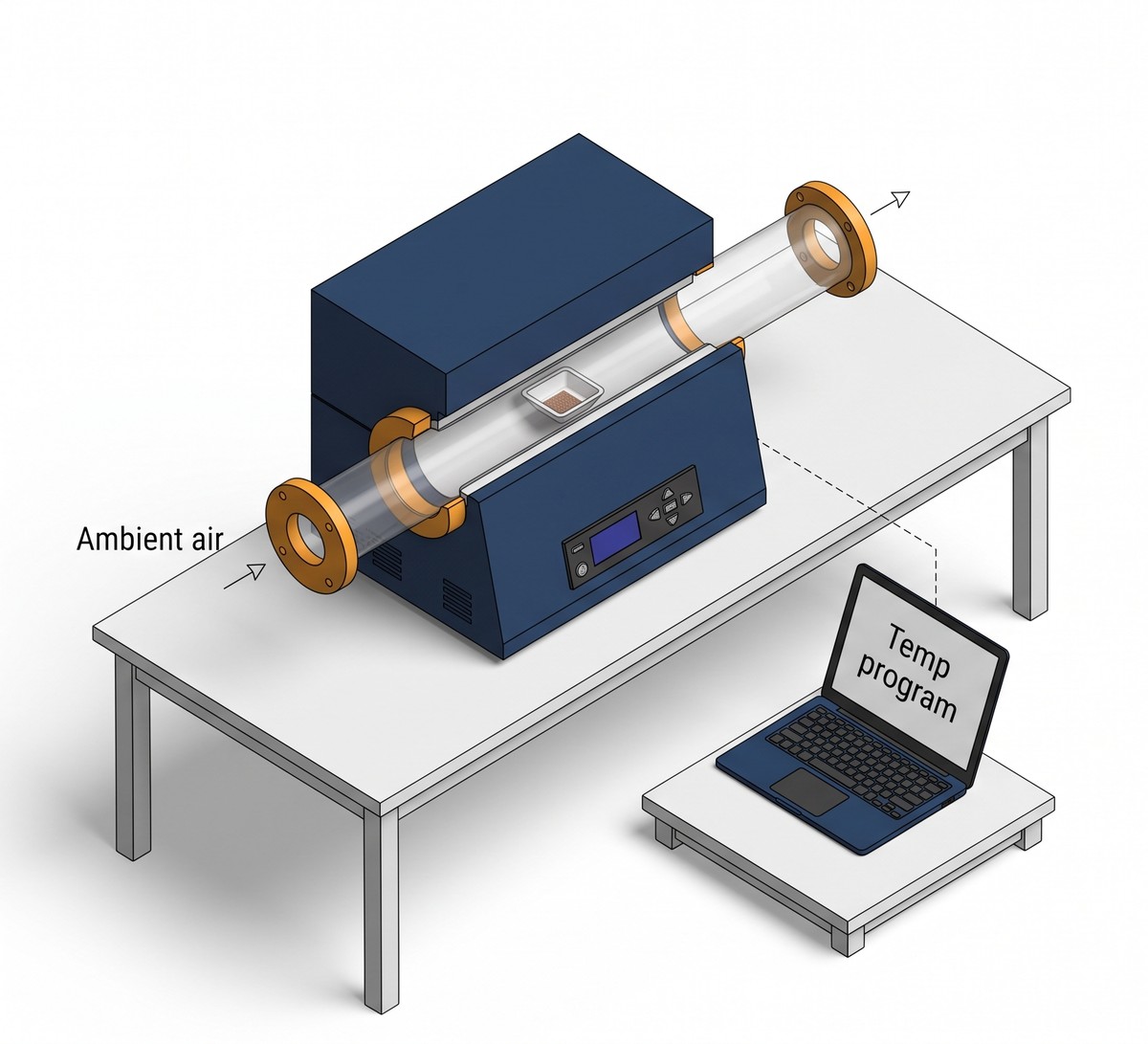

온도 스케줄과 공기·O₂ 유량을 하나의 레시피로
실험셋업연구소는 삼흥에너지 튜브퍼니스의 승온 프로그램과 Alicat MFC의 유량 제어를 소프트웨어에서 동기화합니다. "10℃/min 승온 → 450℃ 2시간 유지, 공기 일정 유량" 같은 열산화 레시피를 버튼 한 번으로 반복하고 전 과정을 CSV로 남깁니다. O₂ 분압을 바꿔가며 성장 조건을 탐색하는 확장도 MFC 채널 추가로 해결됩니다.
삼흥에너지 튜브퍼니스 선택 가이드 →이 셋업에 필요한 장비
아래 사양에서 필요한 항목을 골라 바로 견적 문의할 수 있습니다.
출처
Fritz-Popovski, G., Sosada-Ludwikowska, F., Köck, A., Keckes, J. & Maier, G. A., "Study of CuO Nanowire Growth on Different Copper Surfaces", Scientific Reports 9, 807 (2019). DOI: 10.1038/s41598-018-37172-8 (오픈액세스·CC BY 4.0)※ 본 페이지는 논문에 명시된 장비·조건 사실을 정리한 것으로, 제조사·저자의 보증이나 제휴를 의미하지 않습니다. 논문의 관찰은 GISAXS 가열 스테이지에서 수행되었으며, 본문 후반의 튜브퍼니스 구성은 동일 공정을 일반 실험실에서 재현하기 위한 실험셋업연구소의 해석입니다. 실험셋업연구소는 이머전트가 운영하는 에너지·소재 공정 셋업 매거진이며, 다룬 장비의 구매·수리·국내 A/S는 실험 장비 수리 전문 업체 이머전트(Emergent co)가 맡습니다.
