레독스흐름전지 전해액 순환 셋업
— 유로 설계 + 연동펌프 140 mL/min
셋업 요약
논문은 셋업을 어떻게 구성했나

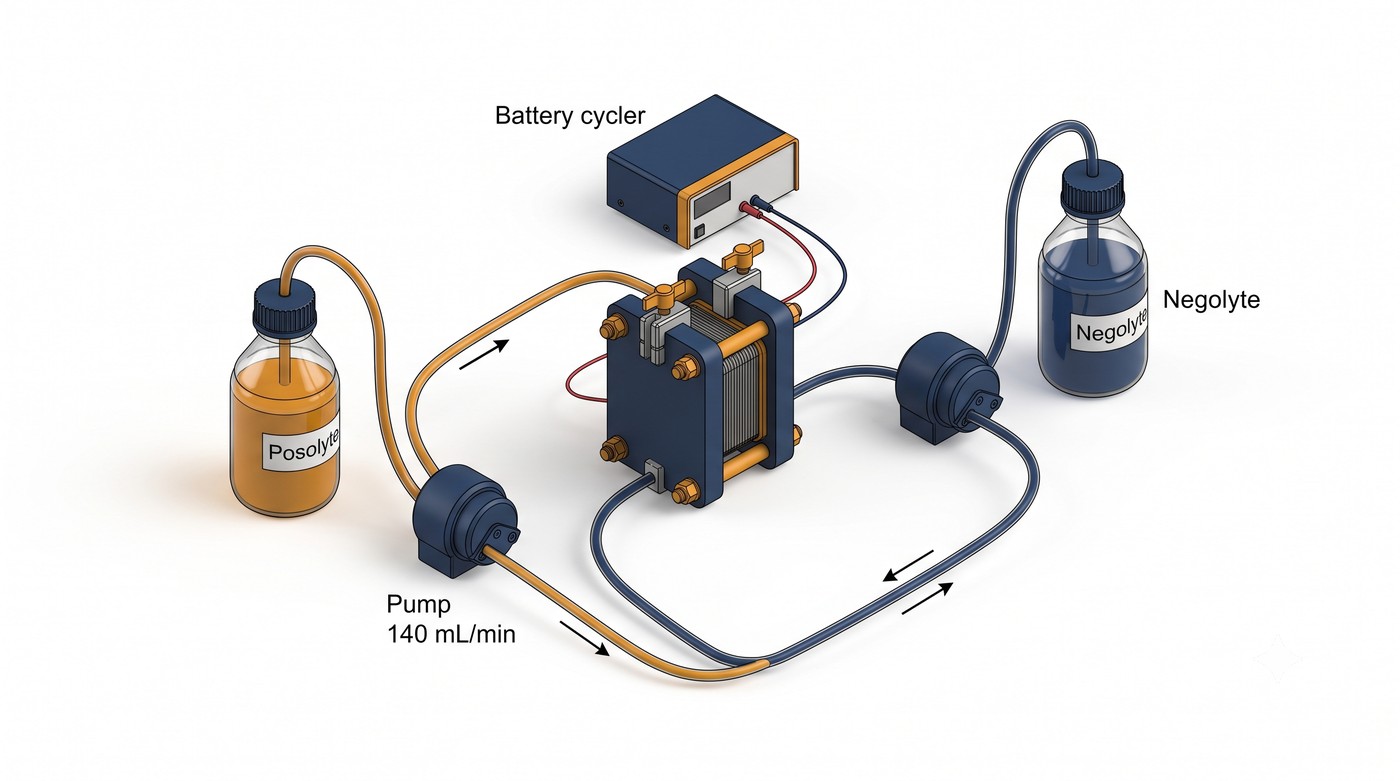

연구진은 pH 중성 TEMPTMA/MV 산화·환원쌍으로 유기 흐름전지를 구성했습니다. 활성면 7×7 cm², 두께 3 mm 탄소펠트 전극에 음이온교환막(Selemion AMVN·MTCP-50)을 끼우고, 양·음극 전해액을 셀 스택으로 순환시켰습니다. 전해액 순환에는 Masterflex L/S 연동펌프(Cole-Parmer)와 화학내성 FEP 튜빙·저장조를 썼고, 충방전·임피던스는 Bio-Logic BCS-815로 측정했습니다(글러브박스 O₂<2 ppm). 유로 안 전해액 흐름은 온도지시 액정 + 카메라로 operando 가시화했습니다.
공정 조건 (논문 실제 수치)
| 항목 | 값 | 비고 |
|---|---|---|
| 전해액 | TEMPTMA/MV, 0.5·1.5 M (+1.0 M NaCl) | posolyte 50 mL / negolyte 70 mL |
| 순환 유량 | 140 mL/min | 연동펌프, 최적화 후 고정 |
| 셀·전극 | 7×7 cm², 탄소펠트 3 mm | flow-through 유로 |
| 막 | Selemion AMVN / MTCP-50 | pH 중성 음이온교환막 |
| 충방전 | 60~300 mA/cm², cutoff 1.6 / 0.5 V | Bio-Logic BCS-815 |
| 환경 | 글러브박스 O₂ < 2 ppm | 배관·저장조 FEP |
operando 가시화: 20℃ 냉수로 채운 유로에 65℃ 온수를 140 mL/min로 주입, 액정 색변화로 유속 분포를 촬영.
핵심 결과
기존 serpentine 유로는 고전류에서 즉시 전압 컷오프가 발생했지만, flow-through 유로 + 균일 순환은 300 mA/cm²까지 충전이 가능했습니다. 유기 전해액의 빠른 반응속도에 물질전달을 맞춘 결과입니다.
파라미터를 왜 그렇게 잡나 — 재현 관점
유기 전해액은 전자전달이 무기 대비 2~3자릿수 빠르기 때문에, 전극 표면에서 반응물이 순식간에 소모돼 농도 과전압이 커집니다. 그래서 전해액을 고르고 충분히 공급하는 것이 성능의 병목이고, 유로 설계와 함께 순환 펌프의 안정된 유량이 곧 재현성입니다. 실무에서 문제가 되는 지점: 맥동(pulsation)으로 인한 유량 흔들림, 유기 전해액·NaCl에 대한 튜브·펌프헤드 화학내성, anolyte/catholyte 두 채널의 유량 균형, 공기 유입(산화). 배치마다 결과가 흔들리면 대개 펌프·배관과 유량 균형 문제입니다.
수입 연동펌프를 국내 대안으로 — 다펌프 순환을 하나로
이 논문은 Masterflex L/S 연동펌프를 썼습니다. 실험셋업연구소는 동급 유량대(수십~수백 mL/min)를 LeadFluid 연동펌프로 대체하고, anolyte·catholyte 두 채널의 유량을 제어 소프트웨어에서 동기화해 순환·충방전을 하나의 시퀀스로 묶습니다. 화학내성 튜브 선정, 맥동 저감, 유량 보정까지 셋업 단위로 맞춰 드리고, 전 과정을 CSV로 남깁니다.
Masterflex·Watson-Marlow 국내 대안 보기 →이 셋업에 필요한 장비
아래 사양에서 필요한 항목을 골라 바로 견적 문의할 수 있습니다.
출처
Peng, K. et al., "Flow field design and visualization for flow-through type aqueous organic redox flow batteries", PNAS 121(50) e2406182121 (2024). DOI: 10.1073/pnas.2406182121※ 본 페이지는 논문에 명시된 장비·조건 사실을 정리한 것으로, 제조사·저자의 보증이나 제휴를 의미하지 않습니다. 실험셋업연구소는 이머전트가 운영하는 에너지·소재 공정 셋업 매거진이며, 다룬 장비의 구매·수리·국내 A/S는 실험 장비 수리 전문 업체 이머전트(Emergent co)가 맡습니다.
