석탄 합성가스 속 HCl이 SOFC 성능에 미치는 영향
— 다가스 분위기·온도를 정밀 제어한 셋업
셋업 요약
논문은 셋업을 어떻게 구성했나

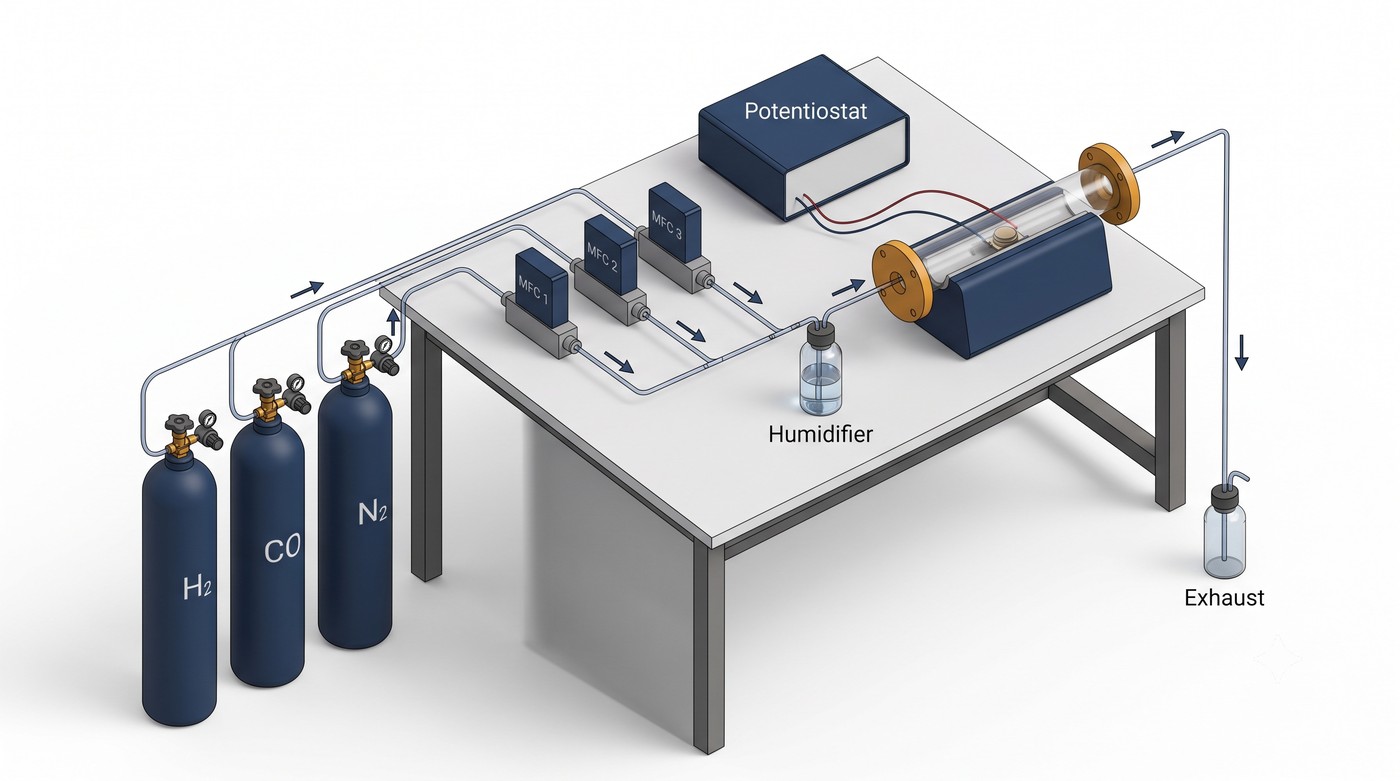

연구진은 버튼형 SOFC를 split tube furnace에 장착해 800·900℃에서 운전하고, Alicat 질량유량계(MFC)로 연료·공기 스트림의 유량과 조성을 제어했습니다. 애노드에 공급하는 H₂·CO·CO₂·N₂와 캐소드 공기에 각각 별도 MFC를 두고, 온도조절 가습기(버블러)로 수분량을 맞췄습니다. 미량 HCl은 직접 계량할 수 없어 인증 혼합가스(H₂ + 557 ppm HCl)를 희석해 20·160 ppm으로 공급했고, 응축을 막기 위해 애노드 라인은 heat trace 처리했습니다.
공정 조건 (논문 실제 수치)
| 단계 | 온도 / 시간 | 가스 · 유량 |
|---|---|---|
| 승온 | 상온→800℃, 12h | 애노드 N₂ 100 · 캐소드 공기 500 sccm |
| 애노드 환원 | 800℃ | H₂ +10 sccm/10분(총 100), OCV 안정까지 |
| 운전 준비 | 800℃ | 캐소드 공기 2000 · 애노드 H₂ 400 sccm, ASR 확인(설계 0.5 Ω·cm²) |
| 900℃ 시험 | +2h 추가 승온 | 동일 절차 반복 |
| 본 운전 | 800·900℃ | 0.7V 정전위, syngas 총 550 sccm, 24h 후 HCl 주입 |
Syngas 조성(vol%): H₂ 29.1 / CO 28.6 / CO₂ 12.0 / N₂ 3.2 / H₂O 27.1 / HCl 20 또는 160 ppm. 코킹 방지 위해 물 추가.
핵심 결과
HCl을 제거하면 성능이 회복되는 가역적 열화였고(H₂S는 비가역), 후분석(XRD·SEM·EDS)에서 2차 염화물상이나 Cl 신호가 검출되지 않았습니다. 저자들은 Cl이 Ni 활성점에 흡착해 반응 자리를 막는 기전으로 추정했습니다.
파라미터를 왜 그렇게 잡나 — 재현 관점
다중 MFC는 각 가스 vol%를 독립적으로 설정합니다. 조성 자체가 실험 변수이므로 유량 정밀도가 곧 결과를 좌우합니다. ppm HCl은 직접 계량이 불가능해 인증 프리믹스를 MFC로 희석하는 것이 표준입니다. 버블러 온도는 이슬점을 정해 H₂O vol%를 잡고, heat trace와 물 추가는 각각 라인 응축과 애노드 코킹(탄소 석출)을 막습니다. 실무에서 배치마다 흔들리는 이유는 대개 가스를 손으로 맞추고 온도·유량·가습이 따로 놀기 때문입니다.
온도·유량·가습을 하나의 시퀀스로
실험셋업연구소는 Alicat 다채널 MFC와 삼흥에너지 튜브퍼니스의 온도 스케줄을 제어 소프트웨어에서 동기화합니다. 승온→환원→가스 스위칭→본 운전 각 구간의 유량 셋포인트를 미리 지정해 버튼 한 번으로 동일 조건을 반복하고, 전 과정을 CSV로 남겨 논문 조건을 그대로 재현합니다.
Alicat 질량유량계(MFC) 보기 →이 셋업에 필요한 장비
아래 사양에서 필요한 항목을 골라 바로 견적 문의할 수 있습니다.
출처
J.P. Trembly, R.S. Gemmen, D.J. Bayless, "The effect of coal syngas containing HCl on the performance of solid oxide fuel cells: Investigations into the effect of operational temperature and HCl concentration", Journal of Power Sources 169 (2007) 347–354. DOI: 10.1016/j.jpowsour.2007.03.018※ 본 페이지는 논문에 명시된 장비·조건 사실을 정리한 것으로, 제조사·저자의 보증이나 제휴를 의미하지 않습니다. 실험셋업연구소는 이머전트가 운영하는 실험 셋업 매거진이며, 다룬 장비의 구매·수리·국내 A/S는 실험 장비 수리 전문 업체 이머전트(Emergent co)가 맡습니다.
