리튬메탈 덴드라이트, 눈으로 확인하는 셋업
— in-situ 광학 관찰 셀
셋업 요약
무슨 실험인가 — 계면을 전압과 같은 시간축에서 본다
코인셀은 전압과 효율 숫자만 남깁니다. 쿨롱 효율 하락이 덴드라이트 때문인지 데드 리튬 때문인지, 전압이 출렁일 때 계면에서 무슨 일이 났는지는 곡선만으로 구분되지 않습니다.
in-situ(operando) 광학 관찰이 그 답입니다. 밀봉 전기화학 셀에 얇은 석영창을 내고, 도금·박리 중인 계면을 전압 곡선과 같은 시간축에서 촬영합니다. 필요한 것은 넷 — 관찰 셀(석영창·주액 피팅) · 반사광 현미경 · 정전류 사이클러 · 글러브박스. 액체 전해질과 전고체는 같은 골격에서 챙길 포인트가 달라집니다.
액체 전해질 — 포인트는 기포
보통은 이렇게 셋팅합니다. 글러브박스(H₂O·O₂ < 1 ppm)에서 O링 밀봉으로 조립한 Li–Li 가시화 셀을 반사광 현미경(5× 대물, WD 31 mm) 아래 두고, 정전류(5 mA/cm²급)로 사이클을 돌리며 반주기당 수십 프레임을 촬영해 전압 로그와 타임스탬프로 묶습니다. (셋업 출처: ACS Cent. Sci. 2016)

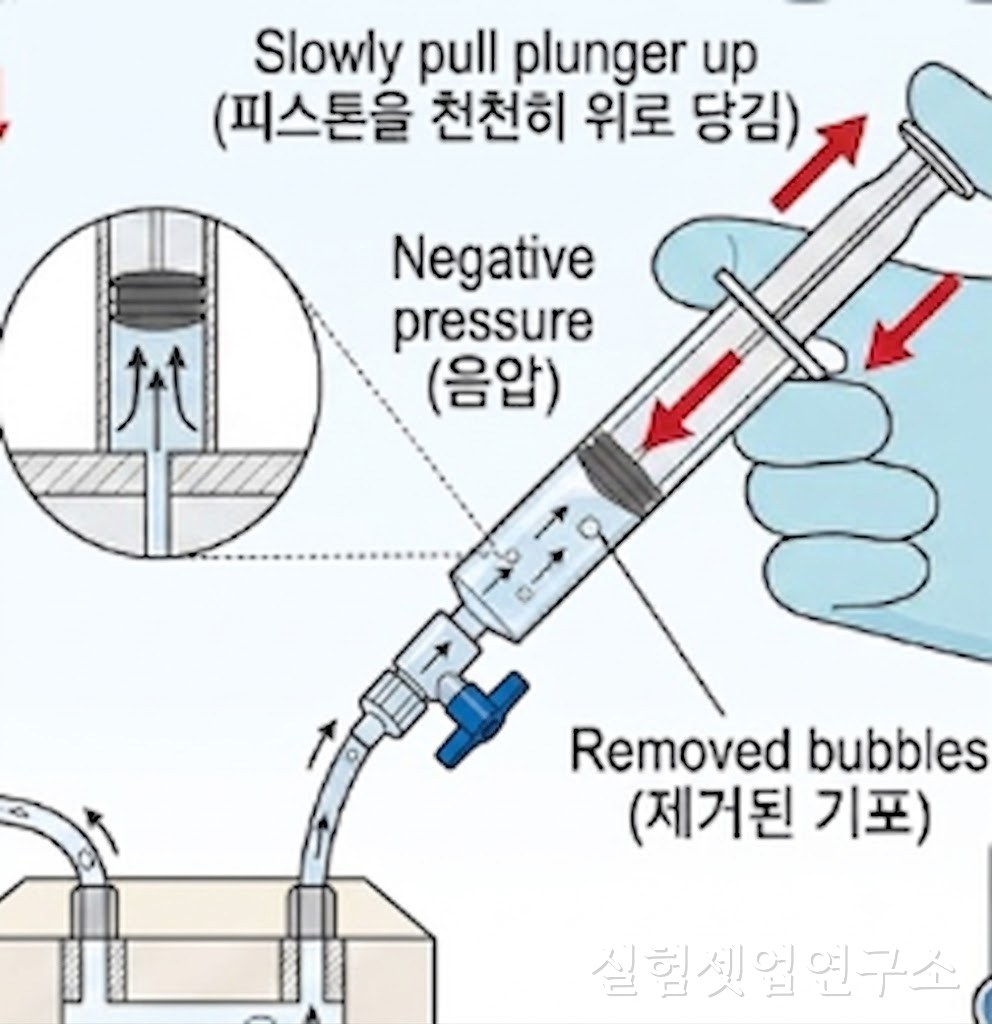

가장 흔한 실수는 기포입니다. 창 아래 기포는 시야를 가리고, 전해액이 끊긴 자리는 국부 전류밀도가 왜곡돼 가짜 결과를 만듭니다. 그래서 전해액 주입 피팅이 별도로 있는 셀이 필수입니다 — 건조 조립·밀봉 → 포트로 주액 → 잔류 기포는 주사기로 음압을 걸어 제거. 그래도 기포가 남는 형상이면 수평형 셀로 갑니다.
셋업 조건 ① — 액체 전해질 (논문 수치 기준)
| 항목 | 값 | 비고 |
|---|---|---|
| 관찰 셀 | 석영창 가시화 셀, O링 밀봉 | Ar 글러브박스(<1 ppm) 조립 |
| 전류밀도 · 용량 | 5 mA/cm² · 반주기 4.5 C/cm² | 10사이클, 휴지 30 s |
| 광학계 | 반사광 5× (NA 0.10 · WD 31 mm) | 반주기 90프레임, 100배속 재생 |
| 전해액 3종 | 1 M LiPF₆ EC:DMC / 4 M LiFSI DME / 1 M LiTFSI DOL:DME + 0.18 M Li₂S₈ + 2% LiNO₃ | 동일 조건 비교 |
| 코인셀 검증 | CR2032 Li(50 µm)–Cu, 전해액 45 µL | 1 mA/cm² × 20사이클 |
관찰의 목적은 전압 곡선의 변곡과 계면 사건(덴드라이트 성장 ↔ 피트 전환)을 같은 시간축에 놓는 것 — 프레임 타임스탬프와 사이클러 로그의 동기가 셋업의 마지막 조각이다.
전고체 — 포인트는 압력과 보는 방향
전고체는 기포 대신 두 가지를 챙깁니다. ① 압력: 고체-고체 계면은 가압이 풀리면 접촉이 떨어지므로 5 MPa급 정압을 유지한 채 관찰해야 합니다. 스프링·토크 볼트 지그는 크리프로 압력이 흘러내려 부적합합니다. ② 보는 방향: 사건(보이드·덴드라이트)은 Li|고체전해질|전극 경계면에서 일어나므로, 상면이 아니라 몰드 측면으로 3층 단면을 노출시켜 봅니다. 시료도 포일 펀칭이 아닌 펠릿 성형·단면 정리가 필요합니다. (셋업 출처: Sci. Adv. 2022)
셋업 조건 ② — 전고체 (논문 수치 기준)
| 항목 | 값 | 비고 |
|---|---|---|
| 셀 · 가압 | Li–Li₇P₃S₁₁–In 몰드 셀, 5 MPa | Li 33 µm · In 100 µm · 25℃ |
| 전기화학 | GEIS 1~10 mA/cm², 0.25 mAh/cm² 간격 | 1 MHz~0.1 Hz · 10 mV · DRT 분해 |
| 광학 관찰 | 측면 노출 광학 몰드 셀 + 스테레오 현미경 | 0.5 mA/cm² 박리 추적 |
| 계면 사건 | 0.83~1.17 mAh/cm²에서 점 결함→보이드 확장 | 초기 0~0.67 mAh/cm² 무변화 |
| 사후 검증 | PFIB-SEM(Xe⁺ 30 kV) · TOF-SIMS | 광학 관찰과 일치 |
보이드 임계 핵 반경 ∝ 1/전류밀도 — 고전류일수록 작은 결함도 보이드로 자란다. 관찰 전류·가압 조건을 실사용 조건과 맞춰야 하는 근거.
이 관찰을 실험실 벤치로 — CIS-OM 시리즈 관찰 셀

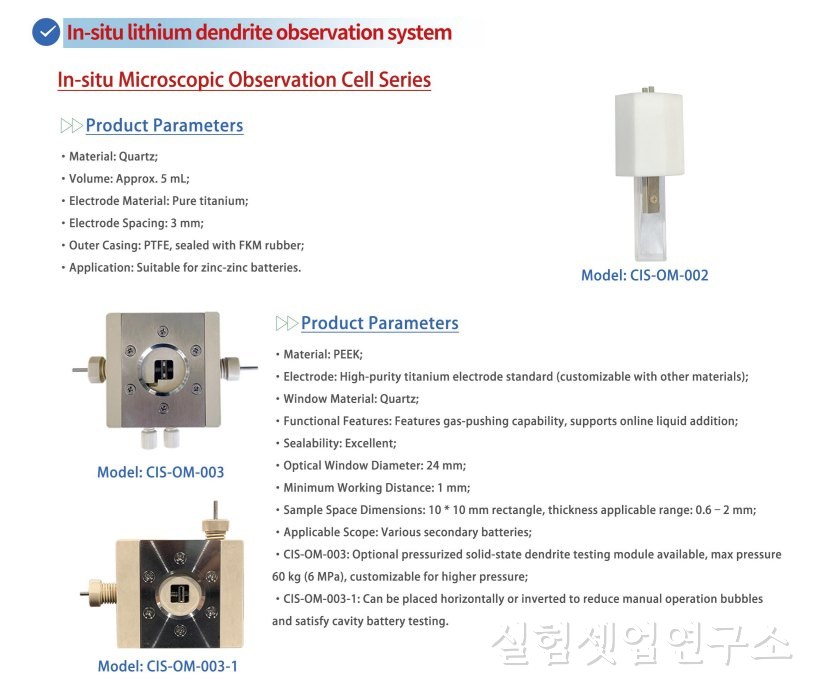

이 조건 — 기밀 · 별도 주액 피팅 · 얇은 관찰창 · 정압 가압 — 을 제품화한 것이 실험셋업연구소가 소싱하는 Hefei In-situ Technology CIS-OM 시리즈입니다. 표준형 CIS-OM-003: PEEK 몸체 · Φ24 mm 석영창(두께 0.05 mm) · 시료-창 상면 약 0.6 mm(더 얇게 커스텀 가능) · 가스 퍼지 + 별도 주액 피팅(주사기 기포 제거 대응) · 전고체용 최대 6 MPa(60 kg) 정압 가압 모듈 옵션(상향 커스텀 가능).
티타늄 전극(단자) → 티타늄 판 → 리튬메탈 또는 샘플 → 격벽(세퍼레이터) → 샘플 → 티타늄 판 → 티타늄 전극(단자)
양쪽 Ti 전극은 가동식이라 시료 두께(0.6~2 mm, 최대 10×10 mm)에 맞춰 조여 접촉을 잡고, 단자에 악어클립을 물려 사이클러·워크스테이션에 연결합니다.

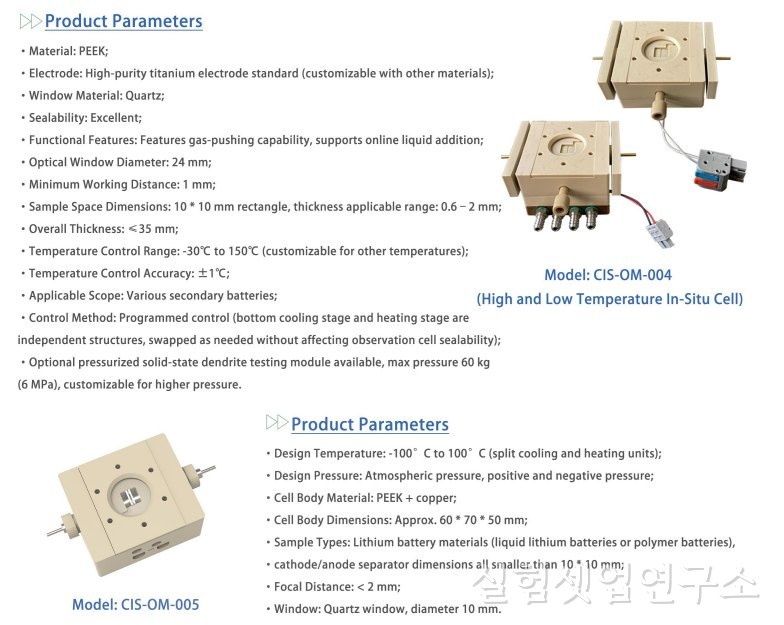

변형: 도립현미경·기포 회피용 수평형 003-1 · 고저온 004(−30~150℃ ±1℃ 프로그램) · 극저온 005(−100~100℃, 창 Φ10 mm) · 아연계·수계 입문용 석영 비커형 002(5 mL).
CIS-OM 시리즈 사양표
| 모델 | 형식 · 구성 | 관찰창 · 광학 | 온도 · 가압 | 시료 · 기타 |
|---|---|---|---|---|
| CIS-OM-003 표준형 | PEEK 몸체 · 고순도 티타늄 가동 전극(악어클립 체결) | 석영창 Φ24 mm · 두께 0.05 mm · 시료-창 상면 약 0.6 mm(더 얇게 커스텀 가능) · 최소 작동거리 1 mm | 상온 · 가압 전고체 모듈 옵션 최대 6 MPa(60 kg), 상향 커스텀 | 시료 10×10 mm · 두께 0.6~2 mm · 가스 퍼지 + 별도 주액 피팅 · 본체 약 60×70×30 mm |
| CIS-OM-003-1 수평형 | 003과 동일 · 관찰면 수평 배치 | 003과 동일 | 003과 동일 | 도립현미경 대응 · 창 아래 기포 회피 |
| CIS-OM-004 고저온형 | 가열·냉각 스테이지 분리 구성 | 상부 석영창 관찰 | −30~150℃ · ±1℃ · 프로그램 온도 제어 | 시료실 ≤35 mm · 온도별 도금·박리 거동 관찰 |
| CIS-OM-005 극저온형 | PEEK + 구리 몸체 | 석영창 Φ10 mm · 초점거리 <2 mm | −100~100℃ | 저온 전해액 스크리닝 · 저온 도금 관찰 |
| CIS-OM-002 비커형 | 석영 비커 5 mL · Ti 전극(Φ3 mm) | 비커 측벽 개방 광학 경로 | 상온 | 아연계·수계 전지 관찰 입문용 |
| OPR-DM01 전용 광학계 | 삼안(분할 80:20) · LED 반사광 · 0.5× C마운트 | 줌 0.7~4.5×(WD 82~179 mm) + 플랜 아크로매틱 10/20/40/50× 대물 · 미동 0.01 mm | — | 스테이지 140×140 mm(XY 75×50 mm) · SONY CMOS 16 Mpx · 심도융합·타임랩스 SW |
셀 내부 적층: 티타늄 전극(단자) → 티타늄 판 → 리튬메탈/샘플 → 격벽(세퍼레이터) → 샘플 → 티타늄 판 → 티타늄 전극. 제조사 카탈로그 원문 사양은 아래 이미지·카탈로그 PDF 참조.
조립 영상 — CIS-OM-003 설치
전극 체결 → 시료 장착 → 창 밀봉 → 스테이지 거치까지, 실제 조립 과정입니다.
영상: Hefei In-situ Technology 공식 채널(bilibili) — 원위현미관찰지(顕微観察池) 003 설치.
도입 전 확인 — 보유 현미경과 맞는지, 숫자 셋
① 초점: 창 0.05 mm + 시료-창 0.6 mm → 대물 작동거리 WD ≥ 0.65 mm면 시료에 초점이 닿습니다. WD 1 mm 미만 단초점 고배율 대물은 창에 닿을 수 있어 창-시료 거리 커스텀 대상입니다. ② 클리어런스: 셀 높이 약 30 mm(가압 모듈 시 그 이상) → 스테이지-대물 사이 30 mm+ 필요. 슬라이드 전용의 낮은 정립현미경은 여기서 걸립니다. ③ 스테이지: 풋프린트 60×70 mm를 올릴 평판 스테이지 + XY 이동 수십 mm. 도립현미경뿐이면 수평형 003-1로 맞춥니다.
광학계는 어느 정도면 충분한가

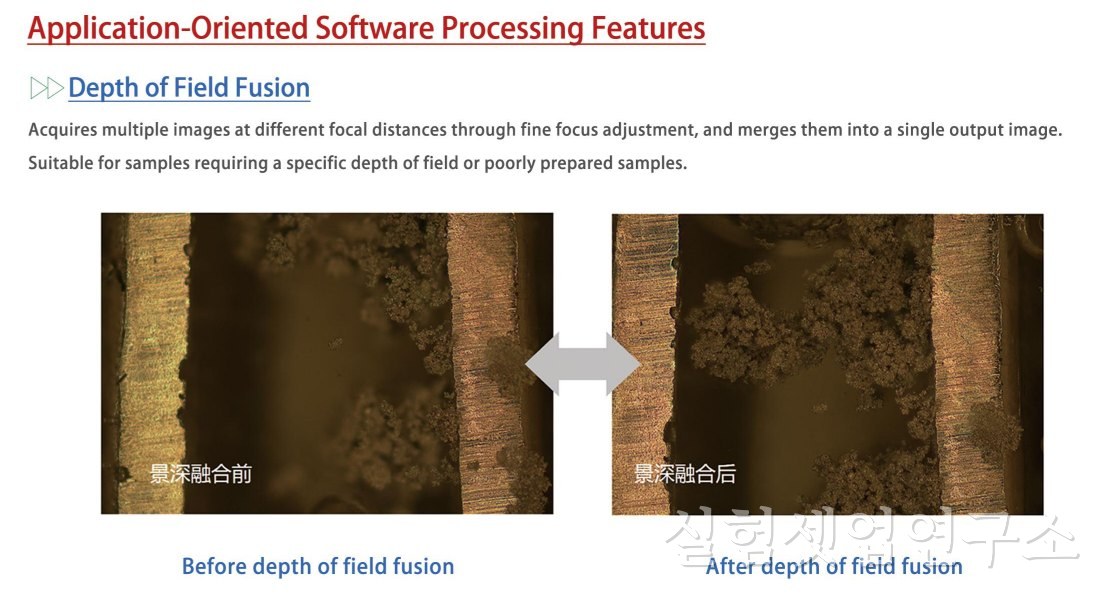

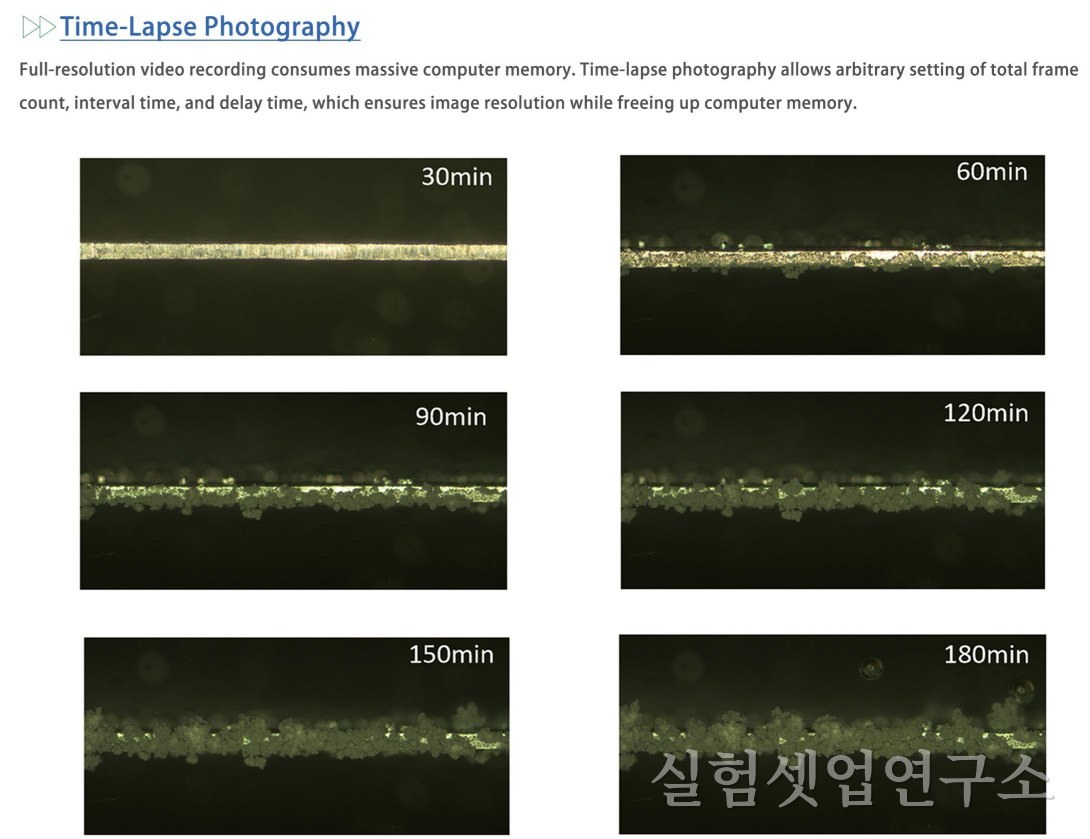

실제 검증된 관찰은 5× 대물·스테레오 현미경 수준에서 이뤄졌습니다 — 벤치탑 광학계면 충분합니다. 참고 기준인 전용 광학계 OPR-DM01: 줌 0.7~4.5×(WD 82~179 mm) · 10/20/40/50× 대물 · 140×140 mm 스테이지(XY 75×50) · 16 Mpx 카메라. 심도융합으로 굴곡진 표면 전체가 선명한 정지 이미지를, 타임랩스로 전압 곡선과 나란히 놓을 시퀀스를 얻습니다. 보유 현미경이 위 숫자를 통과하면 셀만, 아니면 광학계까지 묶어 안내해 드립니다.
이 셋업에 필요한 장비
아래 사양에서 필요한 항목을 골라 바로 견적 문의할 수 있습니다.
출처
Wood, K. N. et al., "Dendrites and Pits: Untangling the Complex Behavior of Lithium Metal Anodes through Operando Video Microscopy", ACS Central Science 2, 790–801 (2016). DOI: 10.1021/acscentsci.6b00260"Void formation at the lithium | solid electrolyte interface during stripping and its impact on cell performance", Science Advances 8, eadd0510 (2022). DOI: 10.1126/sciadv.add0510
제품 사진·카탈로그·영상: Hefei In-situ Technology Co., Ltd. 공식 자료 (사용 허가).
※ 본 페이지는 논문에 명시된 장비·조건 사실을 정리한 것으로, 저자·저널의 보증이나 제휴를 의미하지 않습니다. 실험셋업연구소는 이머전트가 운영하는 에너지·소재 공정 셋업 매거진이며, CIS-OM 시리즈 관찰 셀은 실험셋업연구소가 소싱·공급하고 구매·수리·국내 A/S는 실험 장비 수리 전문 업체 이머전트(Emergent co)가 맡습니다.
