In-situ Microscopic Observation System 시리즈
— 석영 비커형 인시츄 셀 (CIS-OM-002)
셋업 요약
제품CIS-OM-002 — 석영 비커형 인시츄 셀
구성관찰 셀 + 덴드라이트 관찰 전용 현미경 + 포텐시오스탯 (전압-영상 동기)
분야#아연전지 #수계전지 #덴드라이트 #인시츄셀
CIS-OM-002는 석영 비커에 순티타늄 전극을 3 mm 간격으로 고정한 비커형 인시츄 셀입니다.
아연 대칭 전지 등 수계 전지의 덴드라이트·계면 변화를 광학현미경으로 관찰합니다.
아연 대칭 전지 등 수계 전지의 덴드라이트·계면 변화를 광학현미경으로 관찰합니다.
CIS-OM-002 is a quartz-beaker in-situ cell with pure-titanium electrodes fixed at 3 mm spacing — for real-time optical observation of aqueous batteries such as symmetric zinc cells.

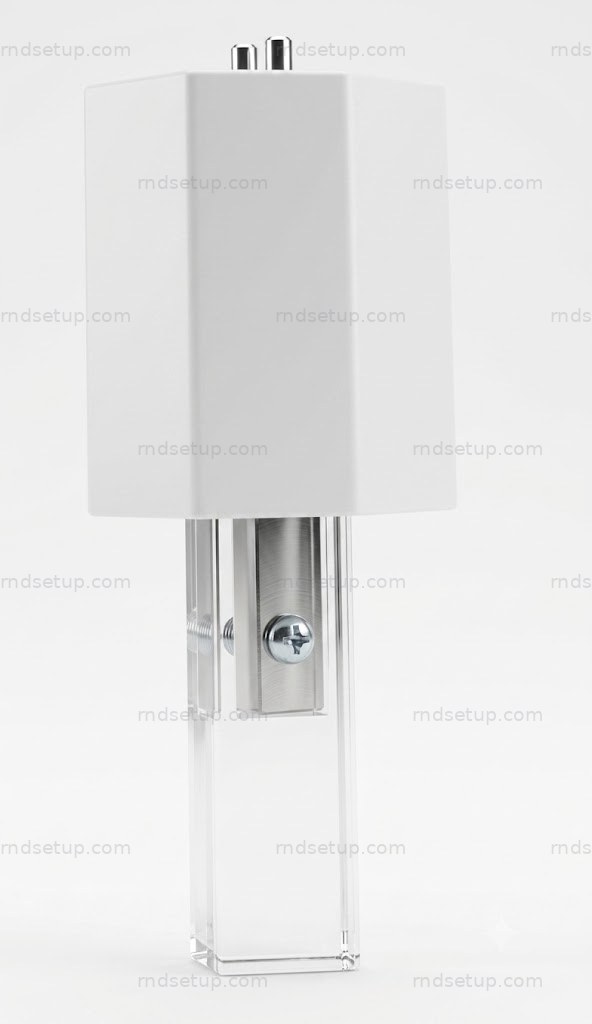

CIS-OM-002 — 석영 비커형 인시츄 셀
현미경용 인시츄 셀 시리즈(CIS-OM)의 입문형입니다. 석영 비커의 투명한 측벽이 그대로 광학 경로가 되어 별도 관찰창 없이 전극을 옆에서 봅니다. 충방전 중 배터리 셀 안에서 일어나는 계면의 변화(덴드라이트 등)를 시각적으로 실시간 관찰하기 위해 만들어졌습니다.
Specification
CIS-OM-002
ModelCIS-OM-002
MaterialQuartz (cell body) · approx. 5 mL
ElectrodePure titanium · spacing 3 mm (fixed)
ShellPTFE, sealed with O-rings
Optical pathTransparent quartz side wall (no separate window)
ApplicationSymmetric zinc battery and other aqueous cells
Features
① 석영 비커 광학 경로
비커 측벽이 그대로 창이라 창 정렬·밀착 작업이 없습니다. 세척 후 반복 사용합니다.
② 고정 3 mm 전극 간격
전극 간격이 셀에 고정되어 있어 실험 간 재현성이 확보됩니다.
③ PTFE 셸 · O링 밀봉
전해액 증발을 막고 장시간 관찰을 지원합니다.
④ 수계 입문용
아연 대칭 전지 등 수계 전해질은 글러브박스 없이 시작할 수 있어 시리즈에서 가장 간단한 구성입니다. 리튬(유기 전해액)은 밀봉·주액 구조를 갖춘 표준형 003이 맞습니다.
조립 영상
영상: Hefei In-situ Technology 공식 채널(bilibili).
가능한 실험
아연 덴드라이트 성장·용해 관찰, 수계 전해질 첨가제 비교, 대칭셀 정전류 사이클과 전압-영상 동기 — 옆에서 보는 전극 단면 형상 변화가 그대로 기록됩니다.
광학계: 비커 측벽을 옆에서 보는 구조라 스테레오·일반 광학현미경으로 시작할 수 있습니다. 고배율 덴드라이트 관찰이 필요하면 시리즈 공통 광학계(대물 5~100× · U820 카메라)를 함께 구성합니다.
시리즈 라인업
| 모델 | 몸체 · 전극 | 관찰창 · 광학 | 온도 · 압력 | 시료 · 용도 |
|---|---|---|---|---|
| CIS-OM-003 표준형 | PEEK · 고순도 Ti 가동 전극(재질 커스텀) | 석영창 Φ24 mm · 두께 0.05 mm · 최소 작동거리 1 mm | 상온 · 가압 모듈 옵션 최대 6 MPa | 시료 10×10 mm · 0.6~2 mm · 액체·전고체 겸용 |
| CIS-OM-002 비커형 ← 이 페이지 | 석영 비커 5 mL · PTFE 셸(O링 밀봉) · 순티타늄 전극 | 비커 측벽 개방 광학 경로 · 전극 간격 3 mm | 상온 | 아연 대칭 전지 등 수계 입문 |
| CIS-OM-004 고저온형 | PEEK · 기본 유리질 탄소(GC) 전극 | 석영창 Φ24 mm · 최소 작동거리 1 mm | −30~150℃ · ±1℃ 프로그램 — 냉각·가열 플랫폼 분리(교체식) | 시료 10×10 mm · 0.6~2 mm · 본체 두께 33 mm · 가압 모듈 옵션 |
| CIS-OM-005 극저온형 | PEEK + 구리 · 냉각·가열 유닛 분리 | 석영창 Φ10 mm · 초점거리 <2 mm | −100~100℃ · 대기압~약한 양압 | 본체 약 60×70×50 mm · 액체·폴리머 리튬전지, 전극+분리막 <10×10 mm |
구매 안내 — 주문 확정 후 배송 약 4주(해외 직수입). 대학 행정 기준(300만 원 이상 입찰 등)에 맞춘 분할 결제·사업자 분리 결제를 지원합니다. 조건은 아래 문의로 남겨 주세요.
이 셋업에 필요한 장비
아래 사양에서 필요한 항목을 골라 바로 견적 문의할 수 있습니다.
출처·안내
제품 사진·사양·카탈로그: Hefei In-situ Technology Co., Ltd. 공식 자료 (사용 허가).※ 본 페이지는 제조사 공식 자료와 실험셋업연구소의 셋업 경험을 정리한 것입니다. CIS-OM 시리즈 관찰 셀은 실험셋업연구소가 소싱·공급하고 구매·수리·국내 A/S는 실험 장비 수리 전문 업체 이머전트(Emergent co)가 맡습니다.
