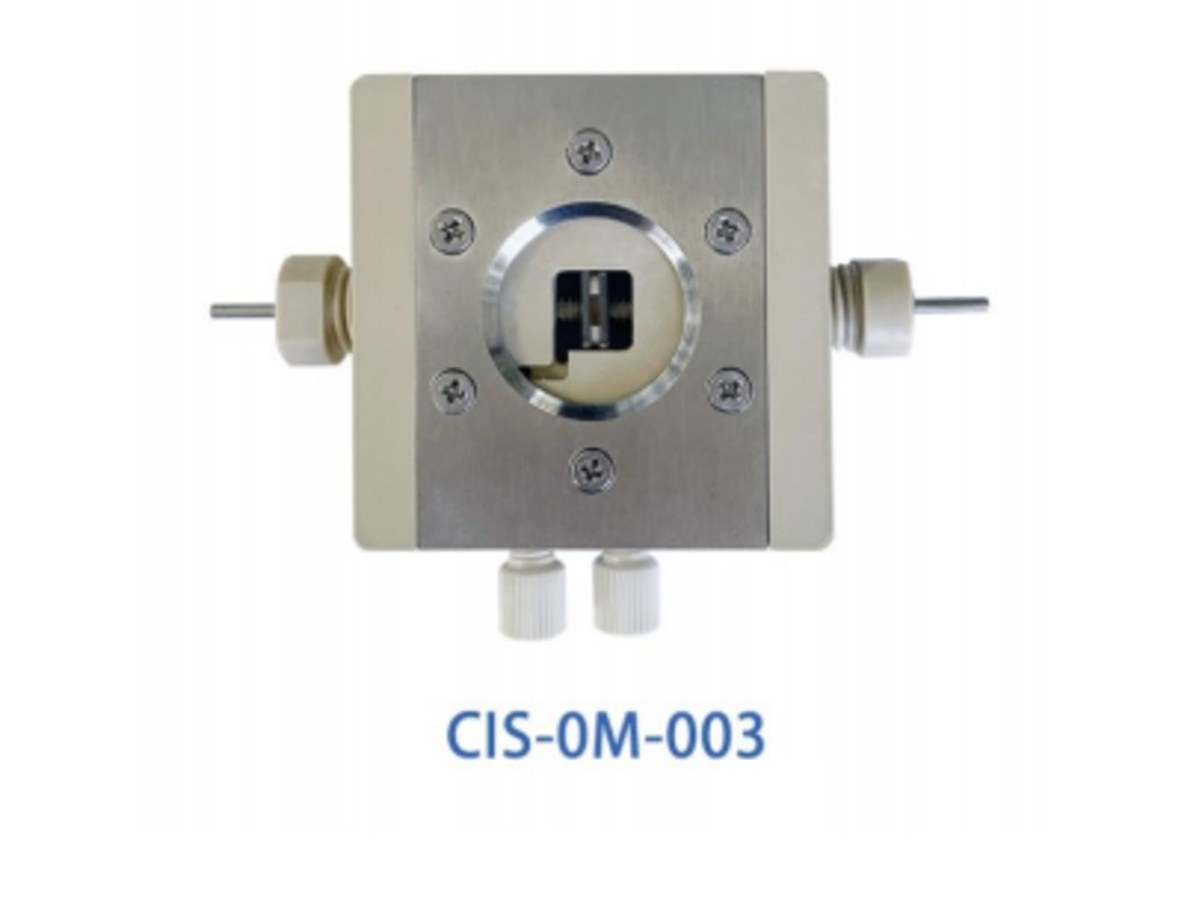

광학현미경 아래에 그대로 올려 두고 충·방전을 걸어, 리튬·나트륨·아연 금속 음극에서 덴드라이트가 자라고 녹는 과정을 실시간으로 보는 밀폐 셀입니다.
PEEK 본체 · 용융 석영창 0.05 mm · 시료 10 × 10 mm · 시료~창 0.6 mm · 최소 작동거리 1 mm · 헬륨 리크 밀봉 · 5,000,000원 (VAT 별도)
| 셀 본체 재질 | PEEK |
|---|---|
| 전극 | 고순도 티타늄 한 쌍 (가동식) · 주문 시 재질 변경 |
| 관찰창 | 용융 석영 (fused silica) |
| 창 두께 | 0.05 mm · 더 얇게 주문 제작 가능 |
| 광학창 직경 | Ø24 mm |
| 시료 챔버 | 10 × 10 mm (정사각 ≤ 10 × 10 mm) |
| 시료 두께 | 0.6 ~ 2 mm |
| 시료 ~ 창 상면 | 약 0.6 mm |
| 최소 작동거리 | 1 mm |
| 셀 외형 | 약 60 × 70 × 30 mm |
| 설계 온도 · 압력 | 상온 · 대기압 |
| 밀봉 | 헬륨 리크 시험 통과 |
| 거치 | 수평 · 측면 모두 가능 |
| 부가 기능 | 가스 퍼지 · 인시츄 전해액 주입 |
| 대응 계 | 리튬 · 나트륨 · 아연 등 금속 음극 · 리튬-공기 가능 |
| 옵션 | 고체전해질 모듈 — 최대 60 kg (약 6 MPa) 가압, 그 이상 주문 제작 |

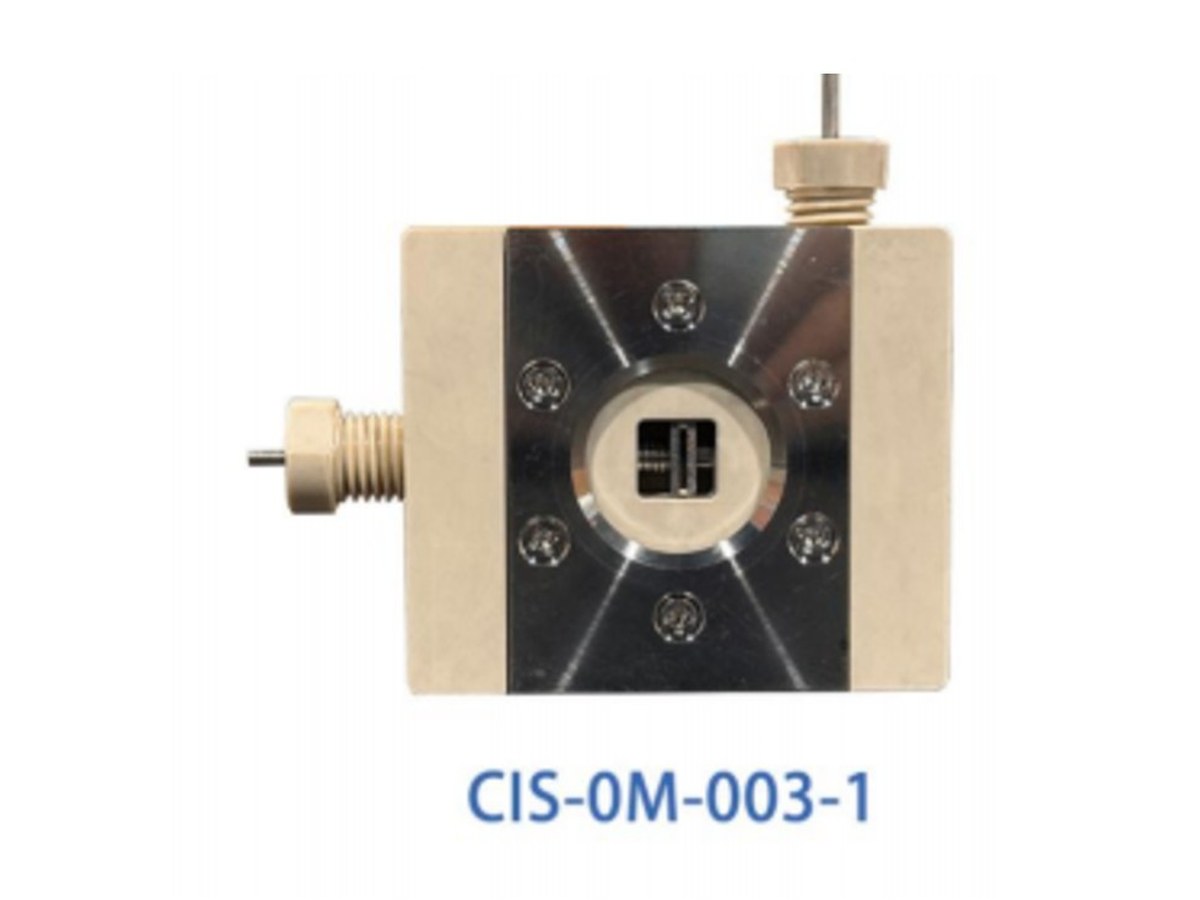

| 모델 | CIS-OM-003 · CIS-OM-003-1 |
| 모델 | 규격 | 제품가격 1개 (VAT 별도) |
|---|---|---|
| CIS-OM-003 | 석영창 Ø24 mm · 시료 10 × 10 mm · 창 0.05 mm | 5,000,000원 |
제품가격 1개 기준입니다. 해외배송비는 주문당 1회 별도로 더해지며, VAT는 별도입니다. 10개 이상은 따로 안내드립니다.
창이 0.05 mm입니다. 조립·세척 때 핀셋이나 손톱이 닿으면 바로 깨집니다. 커버를 조일 때는 대각선 순서로 조금씩, 가스켓이 고르게 눌리는 정도까지만 조이십시오.

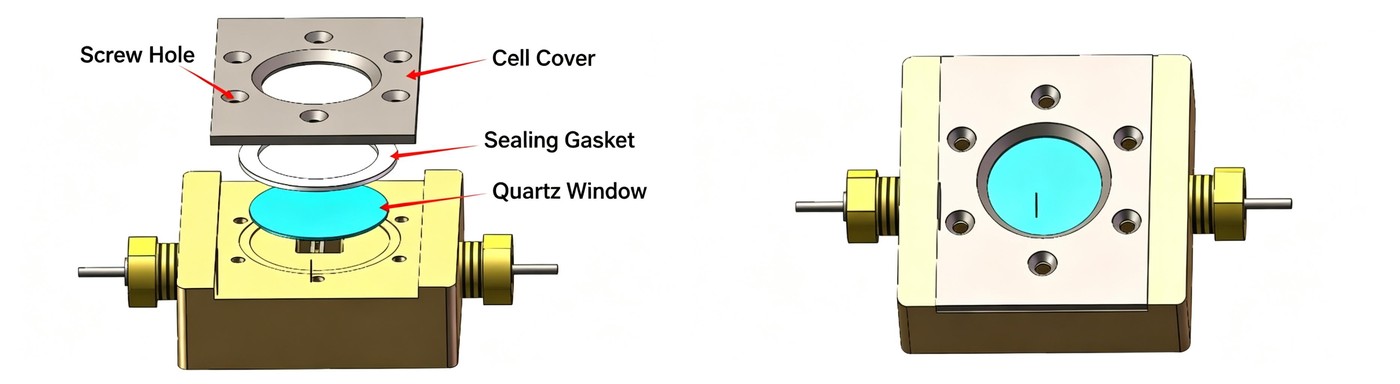

셀 상부 — 나사 구멍 · 셀 커버 · 실링 가스켓 · 석영창

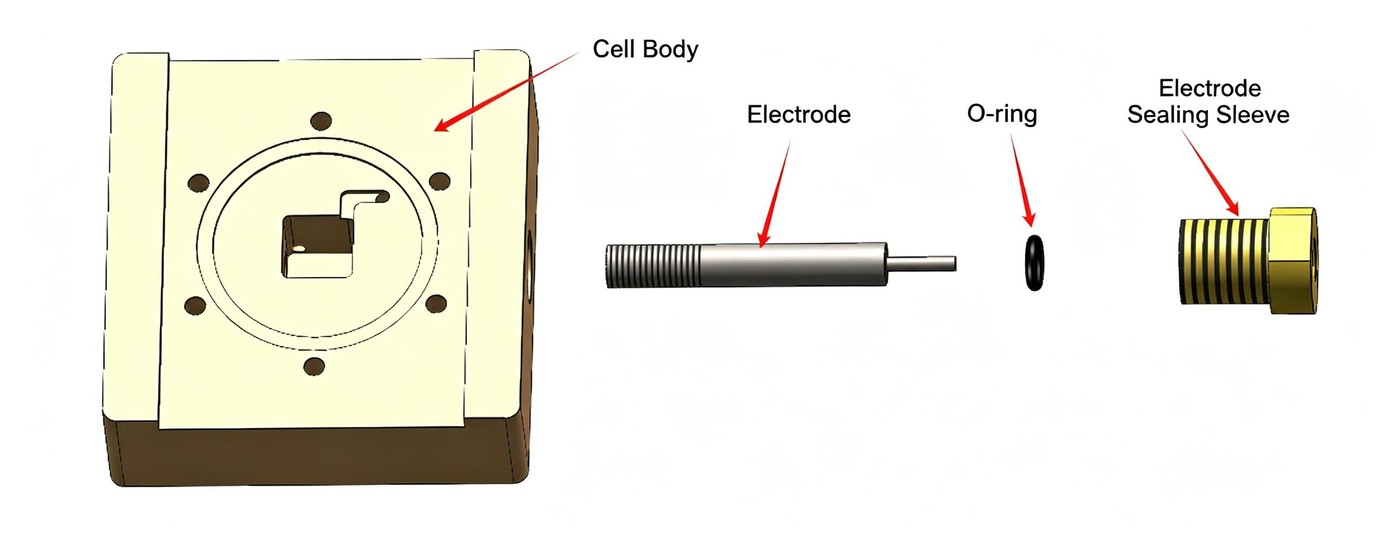

셀 본체 — 전극 · O링 · 전극 실링 슬리브

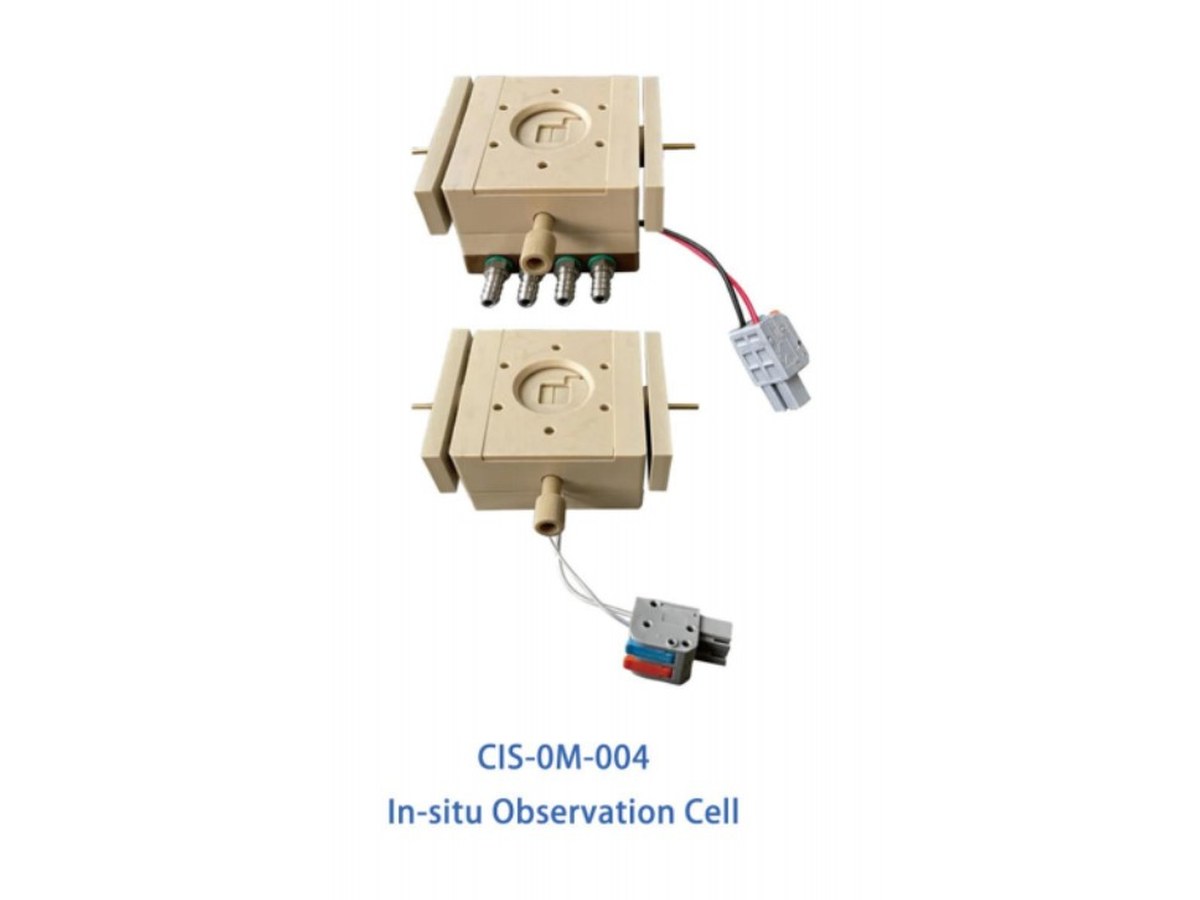

003과 같은 관찰 구조에 −30 ~ +150 °C 온도 스테이지를 얹은 모델입니다. 저온 리튬 도금·고온 열화처럼 온도를 변수로 두는 실험에 씁니다. 전극이 유리탄소(GC)로 바뀌고 셀이 두꺼워집니다.
| 셀 본체 재질 | PEEK |
|---|---|
| 전극 | 표준 유리탄소(GC) 전극 · 주문 시 변경 |
| 관찰창 | 용융 석영 (fused silica) · Ø24 mm |
| 최소 작동거리 | 1 mm 이상 |
| 시료 챔버 | 10 × 10 mm · 두께 0.6 ~ 2 mm |
| 셀 전체 두께 | 35 mm 이하 |
| 온도 범위 | −30 °C ~ +150 °C |
| 온도 정확도 | ±1 °C |
| 온도 제어 | 프로그래머블 PID 컨트롤러 |
| 열 설계 | 모듈형 냉각·가열 스테이지 — 셀 밀봉을 풀지 않고 교체 / 저온용·고온용 베이스 플레이트 별도 |
| 대응 계 | 모든 이차전지 계 |
| 공통 기능 | 덴드라이트 성장 관찰 · 불활성 가스 퍼지 · 인시츄 전해액 주입 · 헬륨 리크 시험 밀봉 |
| 옵션 | 고체전해질 가압 모듈 — 최대 60 kgf (약 6 MPa), 그 이상 주문 제작 |
| 가격 | 문의 |

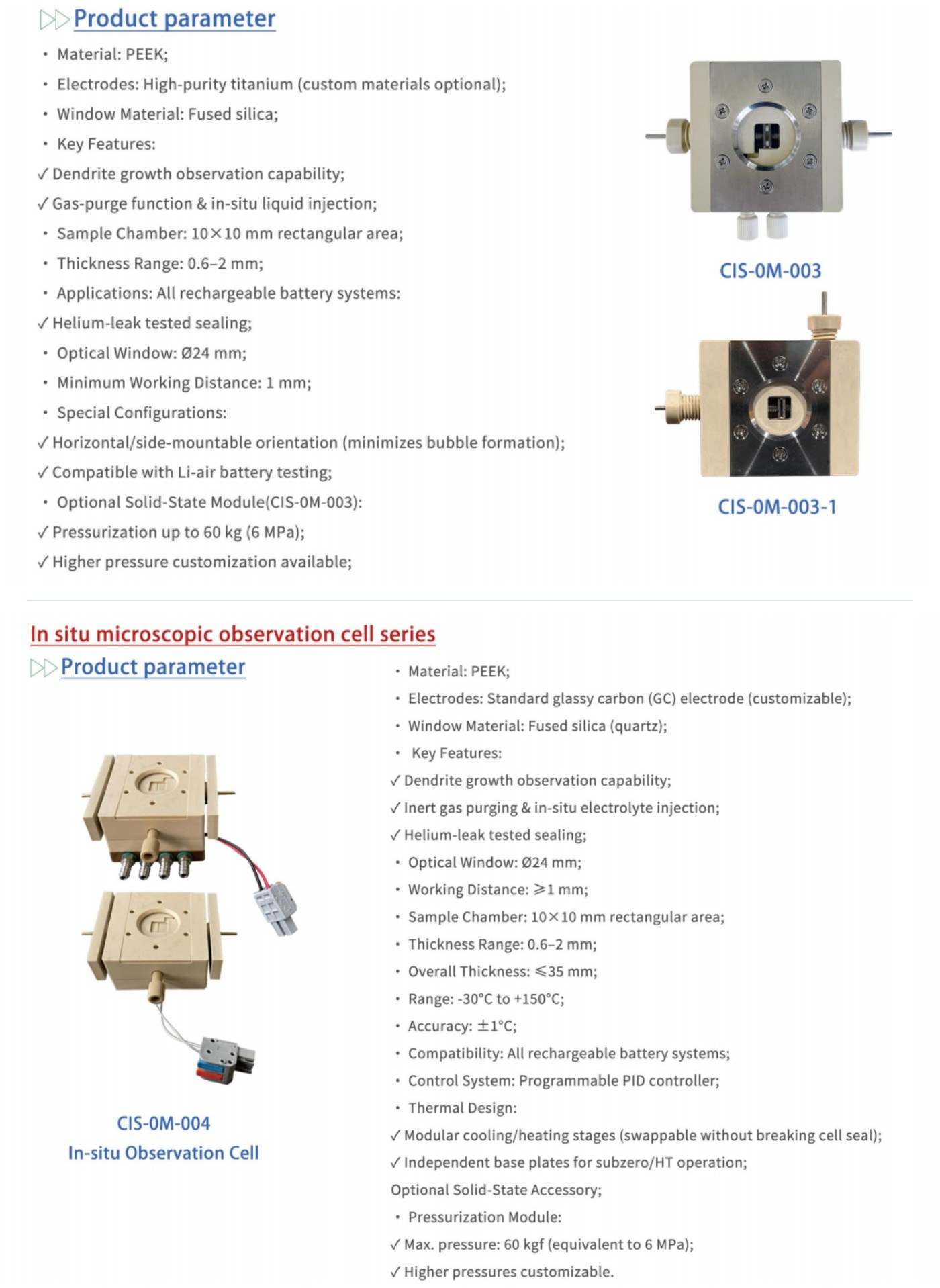

제조사가 게시한 영문 사양을 그대로 옮기고 우리말을 붙였습니다. In situ microscopic observation cell series — Product parameter
| Material: PEEK | 셀 본체 재질 — PEEK |
|---|---|
| Electrodes: High-purity titanium (custom materials optional) | 전극 — 고순도 티타늄. 주문 시 다른 재질로 제작 |
| Window Material: Fused silica | 창 재질 — 용융 석영 |
| Dendrite growth observation capability | 덴드라이트 성장 관찰 |
| Gas-purge function & in-situ liquid injection | 가스 퍼지 기능 · 인시츄 액체(전해액) 주입 |
| Sample Chamber: 10 × 10 mm rectangular area | 시료 챔버 — 10 × 10 mm 사각 영역 |
| Thickness Range: 0.6–2 mm | 시료 두께 범위 — 0.6 ~ 2 mm |
| Applications: All rechargeable battery systems | 적용 — 모든 이차전지 계 |
| Helium-leak tested sealing | 헬륨 리크 시험으로 밀봉 확인 |
| Optical Window: Ø24 mm | 광학창 — Ø24 mm |
| Minimum Working Distance: 1 mm | 최소 작동거리 — 1 mm |
| Horizontal / side-mountable orientation (minimizes bubble formation) | 수평 · 측면 거치 — 기포 발생 영향을 줄입니다 |
| Compatible with Li-air battery testing | 리튬-공기 전지 시험 가능 |
| Optional Solid-State Module (CIS-0M-003): Pressurization up to 60 kg (6 MPa) | 고체전해질 모듈(옵션) — 최대 60 kg(약 6 MPa) 가압 |
| Higher pressure customization available | 더 높은 압력은 주문 제작 |
| Material: PEEK | 셀 본체 재질 — PEEK |
|---|---|
| Electrodes: Standard glassy carbon (GC) electrode (customizable) | 전극 — 표준 유리탄소(GC) 전극. 주문 시 변경 |
| Window Material: Fused silica (quartz) | 창 재질 — 용융 석영 |
| Dendrite growth observation capability | 덴드라이트 성장 관찰 |
| Inert gas purging & in-situ electrolyte injection | 불활성 가스 퍼지 · 인시츄 전해액 주입 |
| Helium-leak tested sealing | 헬륨 리크 시험으로 밀봉 확인 |
| Optical Window: Ø24 mm | 광학창 — Ø24 mm |
| Working Distance: ≥ 1 mm | 작동거리 — 1 mm 이상 |
| Sample Chamber: 10 × 10 mm rectangular area | 시료 챔버 — 10 × 10 mm 사각 영역 |
| Thickness Range: 0.6–2 mm | 시료 두께 범위 — 0.6 ~ 2 mm |
| Overall Thickness: ≤ 35 mm | 셀 전체 두께 — 35 mm 이하 |
| Range: −30 °C to +150 °C | 온도 범위 — −30 °C ~ +150 °C |
| Accuracy: ±1 °C | 온도 정확도 — ±1 °C |
| Compatibility: All rechargeable battery systems | 적용 — 모든 이차전지 계 |
| Control System: Programmable PID controller | 제어 — 프로그래머블 PID 컨트롤러 |
| Modular cooling / heating stages (swappable without breaking cell seal) | 모듈형 냉각 · 가열 스테이지 — 셀 밀봉을 풀지 않고 교체 |
| Independent base plates for subzero / HT operation | 영하용 · 고온용 베이스 플레이트 별도 |
| Optional Solid-State Accessory — Pressurization Module: Max. pressure 60 kgf (6 MPa) | 고체전해질 부속(옵션) 가압 모듈 — 최대 60 kgf(약 6 MPa) |
| Higher pressures customizable | 더 높은 압력은 주문 제작 |
허페이 인시츄는 라만·XRD 등 다른 인시츄 셀도 만듭니다. 필요한 분석 장비와 시료 조건을 알려주시면 맞는 셀을 안내드립니다.
제 현미경 대물렌즈로 초점이 잡힐까요?
창 바깥면에서 시료까지가 약 0.6 mm입니다. 작동거리 1 mm 이상인 대물렌즈면 들어갑니다. 100배급 고배율은 작동거리가 0.3 mm 안팎인 경우가 많으니, 쓰시는 렌즈의 WD를 먼저 확인해 주십시오. 더 얇은 창으로 주문 제작도 됩니다.
리튬 말고 나트륨·아연도 되나요?
됩니다. 금속 음극의 덴드라이트 성장·용해 관찰이 목적이라 리튬·나트륨·아연 모두 같은 방식으로 씁니다.
글로브박스 안에서 조립해서 밖으로 꺼내도 되나요?
그 용도로 만든 셀입니다. 헬륨 리크 시험으로 밀봉을 확인해 출하합니다. 다만 창이 얇으므로 이송 중 충격을 주지 마십시오.
고체전해질도 볼 수 있나요?
옵션 모듈을 붙이면 최대 60 kg(약 6 MPa)까지 가압한 상태로 관찰합니다. 그보다 높은 압력이 필요하면 주문 제작합니다.
납기는 얼마나 걸리나요?
주문 확정 후 안내드립니다. 해외 발주 제품이라 재고 상황에 따라 달라집니다.
