In-situ Microscopic Observation System 시리즈
— 고저온 인시츄 셀 (CIS-OM-004)
셋업 요약
제품CIS-OM-004 — 고저온 인시츄 셀
구성관찰 셀 + 덴드라이트 관찰 전용 현미경 + 포텐시오스탯 (전압-영상 동기)
분야#리튬메탈 #저온충전 #덴드라이트 #인시츄셀
CIS-OM-004는 −30~150℃를 프로그램 제어하며 전지 계면을 관찰하는 고저온 인시츄 셀입니다.
온도별 덴드라이트·계면 거동을 ±1℃ 정밀도로 한 셀에서 측정합니다.
온도별 덴드라이트·계면 거동을 ±1℃ 정밀도로 한 셀에서 측정합니다.
CIS-OM-004 is a high/low-temperature in-situ cell for observing battery interfaces from −30 to 150 ℃ with ±1 ℃ programmable control.

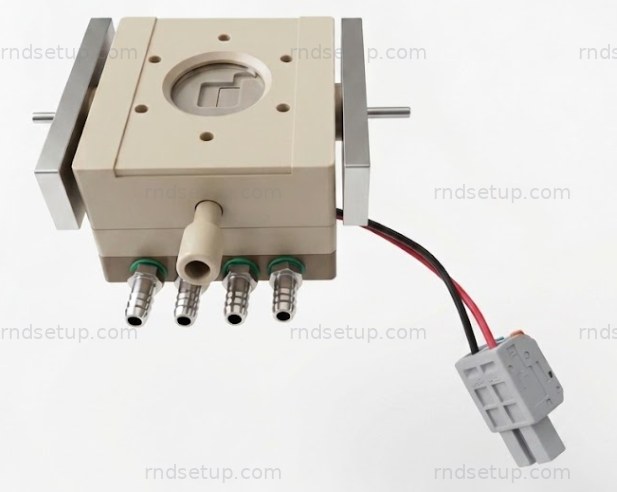

CIS-OM-004 — 고저온 인시츄 셀
현미경용 인시츄 셀 시리즈(CIS-OM)의 온도 제어형입니다. 표준형 003의 관찰 골격(석영창·주액 피팅·가스 퍼지)에 −30~150℃ 프로그램 온도 제어를 더해, 저온 충전 덴드라이트부터 고온 계면 열화까지 온도 축에서 관찰합니다.
Specification
CIS-OM-004
ModelCIS-OM-004 High and Low Temperature Microscopic Observation Cell
Body · ElectrodePEEK body · standard glassy carbon (GC) electrode
WindowQuartz Φ24 mm · min working distance 1 mm
Liquid · GasGas purge + online liquid addition
Temperature−30 to 150 ℃ · ±1 ℃ programmable
PlatformIndependent cooling / heating platforms (swapped in use; sealing unaffected)
Sample10×10 mm rectangle · thickness 0.6–2 mm · body thickness 33 mm
OptionPressurized solid-state module, max 6 MPa (60 kg) · higher customizable
Features
① −30~150℃ · ±1℃ 프로그램
저온 도금(저온 충전 덴드라이트)부터 고온 가속 열화까지 온도 스케줄을 걸어 두고 관찰합니다.
② 냉각·가열 플랫폼 분리
저온용·고온용 플랫폼이 분리된 교체식입니다. 교체는 관찰 셀의 밀봉과 무관해 시료를 유지한 채 온도 영역을 바꿉니다.
③ 표준형과 같은 관찰 골격
석영창 Φ24 mm·최소 작동거리 1 mm·별도 주액 피팅·가스 퍼지 — 003편의 기포 제거·현미경 호환 방법이 그대로 적용됩니다.
④ 가압 전고체 모듈 옵션
최대 6 MPa(60 kg) 정압 모듈로 온도×압력 조건의 전고체 관찰도 가능합니다.
영상 — 설치와 고온 관찰
설치
고온 관찰 데모
영상: Hefei In-situ Technology 공식 채널(bilibili).
가능한 실험
저온 충전 시 리튬 도금 형상, 온도별 전해액·첨가제 성능 비교, 고온 계면 열화 진행, 온도 스케줄과 전압-영상 동기 기록.

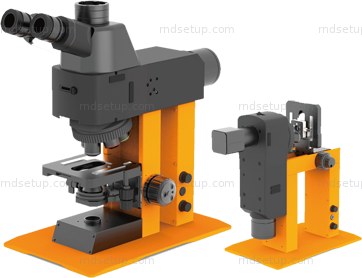

공통 광학계 — 덴드라이트 관찰 전용 현미경
시리즈 전 모델이 함께 쓰는 전용 광학계입니다. 덴드라이트 관찰 전용 대물 5종(5~100×)과 인시츄 배터리 클램프가 달린 2층 스테이지를 보여드리니 실험에 참고하세요.
대물렌즈5 / 10 / 20 / 50 / 100× 덴드라이트 관찰 전용 · 수동 5공 터렛
접안 · 경통10× 초광시야(시야수 25 mm) · 삼안 20° 틸트 · 분할 100:0 / 50:50
조명반사·투과 6.6 W 풀스펙트럼 LED · 편광판 내장 · NA 1.25 집광기
초점동축 조동·미동 · 미동 1 µm · 조동 잠금장치
스테이지2층 기계식 — 브래킷 + 유리판 + 인시츄 배터리 클램프
카메라U820 · SONY CMOS 5472×3648(약 20 Mpx) · 15 fps · Type-C
시리즈 라인업
| 모델 | 몸체 · 전극 | 관찰창 · 광학 | 온도 · 압력 | 시료 · 용도 |
|---|---|---|---|---|
| CIS-OM-003 표준형 | PEEK · 고순도 Ti 가동 전극(재질 커스텀) | 석영창 Φ24 mm · 두께 0.05 mm · 최소 작동거리 1 mm | 상온 · 가압 모듈 옵션 최대 6 MPa | 시료 10×10 mm · 0.6~2 mm · 액체·전고체 겸용 |
| CIS-OM-002 비커형 | 석영 비커 5 mL · PTFE 셸(O링 밀봉) · 순티타늄 전극 | 비커 측벽 개방 광학 경로 · 전극 간격 3 mm | 상온 | 아연 대칭 전지 등 수계 입문 |
| CIS-OM-004 고저온형 ← 이 페이지 | PEEK · 기본 유리질 탄소(GC) 전극 | 석영창 Φ24 mm · 최소 작동거리 1 mm | −30~150℃ · ±1℃ 프로그램 — 냉각·가열 플랫폼 분리(교체식) | 시료 10×10 mm · 0.6~2 mm · 본체 두께 33 mm · 가압 모듈 옵션 |
| CIS-OM-005 극저온형 | PEEK + 구리 · 냉각·가열 유닛 분리 | 석영창 Φ10 mm · 초점거리 <2 mm | −100~100℃ · 대기압~약한 양압 | 본체 약 60×70×50 mm · 액체·폴리머 리튬전지, 전극+분리막 <10×10 mm |
구매 안내 — 주문 확정 후 배송 약 4주(해외 직수입). 대학 행정 기준(300만 원 이상 입찰 등)에 맞춘 분할 결제·사업자 분리 결제를 지원합니다. 조건은 아래 문의로 남겨 주세요.
이 셋업에 필요한 장비
아래 사양에서 필요한 항목을 골라 바로 견적 문의할 수 있습니다.
출처·안내
제품 사진·사양·카탈로그: Hefei In-situ Technology Co., Ltd. 공식 자료 (사용 허가).※ 본 페이지는 제조사 공식 자료와 실험셋업연구소의 셋업 경험을 정리한 것입니다. CIS-OM 시리즈 관찰 셀은 실험셋업연구소가 소싱·공급하고 구매·수리·국내 A/S는 실험 장비 수리 전문 업체 이머전트(Emergent co)가 맡습니다.
