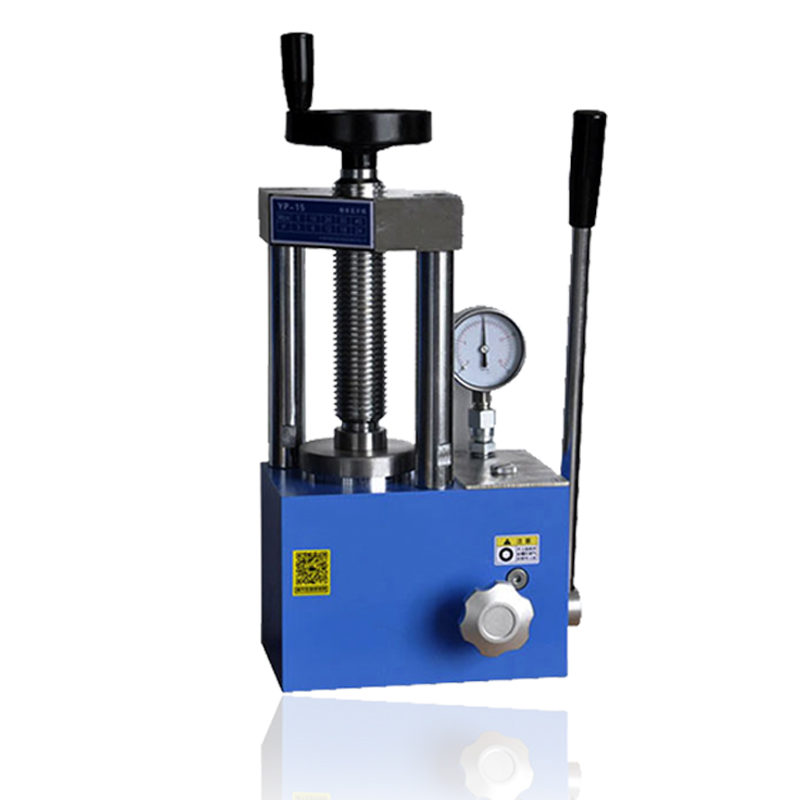

분말 시료를 IR·XRD로 측정할 수 있는 펠릿으로 눌러 만드는 수동 유압 프레스입니다. 전원 없이 레버만으로 최대 15톤을 걸고, 게이지가 톤과 MPa를 함께 보여 줍니다.
6종 · 최대하중 3 / 5 / 12 / 15 T · 압력 30~33 MPa · 피스톤 스트로크 30~32 mm · 압력 안정도 <1 MPa/10 min · 유효공간 90×120~92×130 mm · 무게 24~28 kg · 다이 별매

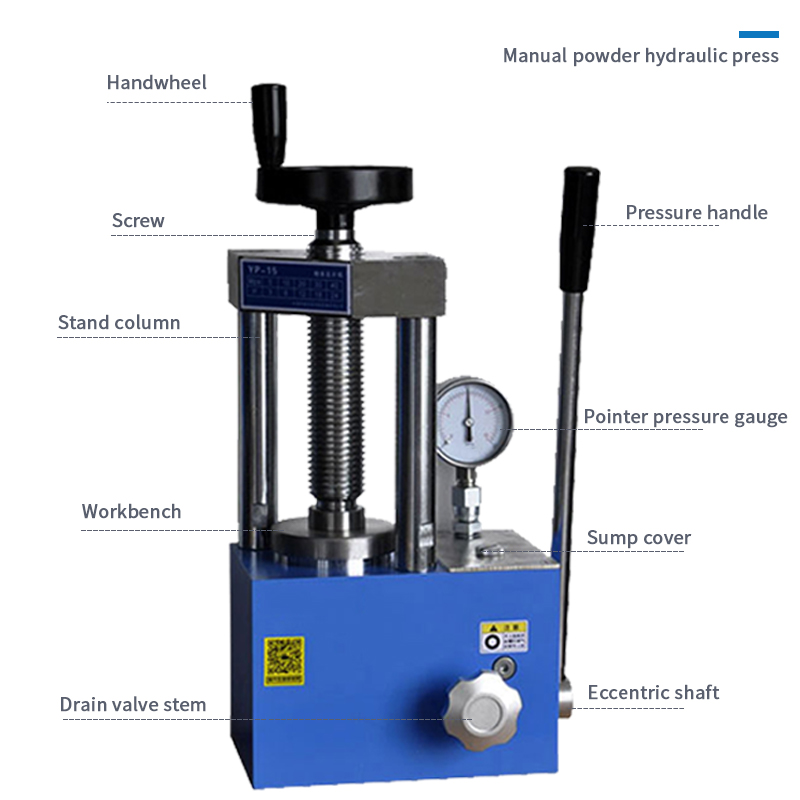

| 구동 방식 | 수동 유압 (레버 펌핑) · 전원 불필요 |
|---|---|
| 프레임 | 단조 일체형 · 컬럼 2본 (YP-15R = 4본) |
| 최대하중 | 3 / 5 / 12 / 15 T (모델별) |
| 압력 | 30 / 31.5 / 32 / 33 MPa (모델별) |
| 피스톤 스트로크 | 30~32 mm |
| 압력 안정도 | < 1 MPa / 10 min |
| 압반(테이블) | Φ50~80 mm |
| 게이지 | 톤(T) / MPa 이중 눈금 |
| 유압유 | No.68 내마모 유압유 |
| 대응 몰드 | 원형 · 사각 · 이형 · 버튼셀 배터리 (다이 별매) |
| 모델 | 최대하중 | 압력 | 실린더 | 환산 | 유효공간 | 외형(W×D×H) | 무게 |
|---|---|---|---|---|---|---|---|
| YP-3 | 3 T | 30 MPa | Φ35 | 1 MPa = 0.1 T | 90×120 mm | 210×170×375 mm | 24 kg |
| YP-5 | 5 T | 31.5 MPa | Φ45 | 1 MPa = 0.16 T | 90×120 mm | 210×170×375 mm | 24 kg |
| YP-12 | 12 T | 32 MPa | Φ70 | 1 MPa = 0.4 T | 92×130 mm | 230×160×385 mm | 28 kg |

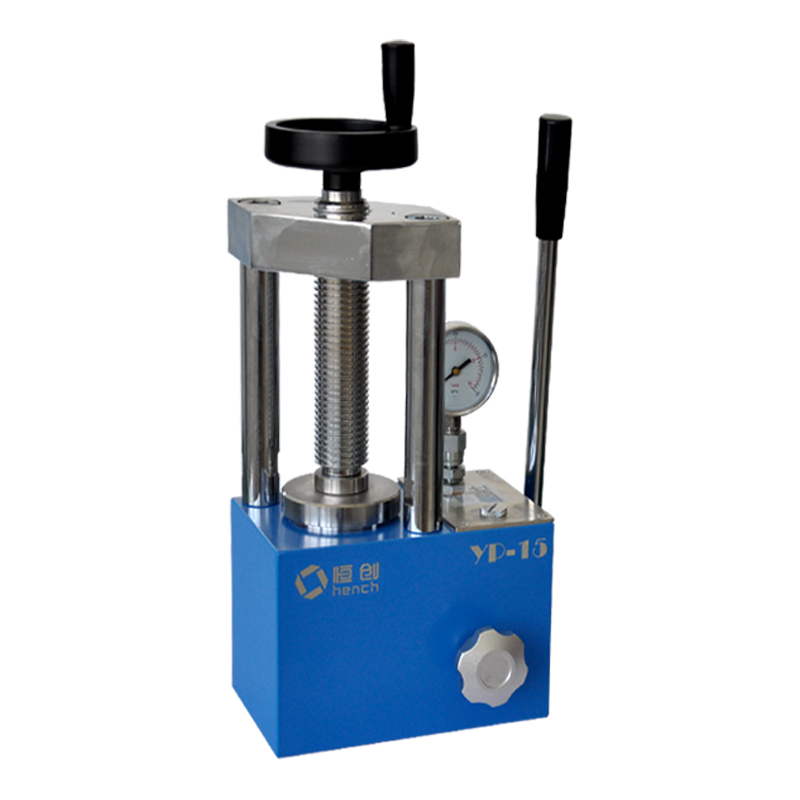

| YP-15 | 15 T | 33 MPa | Φ75 | 1 MPa = 0.5 T | 92×130 mm | 230×160×385 mm | 28 kg |
| YP-15B | 15 T | 33 MPa | Φ75 | 1 MPa = 0.5 T | 92×130 mm | 230×160×385 mm | 28 kg |
| YP-15R | 15 T | 33 MPa | Φ75 | 1 MPa = 0.5 T | 92×130 mm | 문의 (4컬럼) | 문의 |
YP-15R은 컬럼 4본 구조입니다. 외형·무게는 제조사 공개 자료에 표기가 없어 확인 후 안내드립니다.
전 모델 구성별 견적(문의)입니다. 본체 단품 / 본체 + 다이 세트 / 버튼셀 몰드 포함 등 구성에 따라 달라집니다. 필요하신 다이 직경과 시료 종류를 알려주시면 필요 톤수를 계산해 함께 견적해 드립니다.
다이(몰드)는 별매입니다. 본체만으로는 시료를 성형할 수 없으며, 목표 펠릿 직경에 맞는 원통형 다이(HMY 시리즈)를 함께 선택해야 합니다.
YP-12는 제조사 상세페이지에 "0-15T"로 표기된 곳이 있으나 실제 최대하중은 12 T입니다. 실린더 Φ70 × 32 MPa 환산(≒12.6 T)과 1 MPa=0.4 T 눈금으로 확인했습니다.
⚠ 안전 — 다이 허용 하중을 넘기지 마십시오
Φ13 mm 다이에 15 T를 전량 가하면 시료면 압력이 약 1.1 GPa에 달합니다. 압력 해제는 릴리즈 밸브를 천천히 열어 단계적으로 진행하고, 성형 중에는 다이 정면에 서지 마십시오. 압반과 다이 하면이 평행하지 않으면 편하중으로 다이가 파손될 수 있습니다.
톤수 선택우리 시료에 몇 톤짜리가 필요한가요?
필요 하중 ≈ 목표 성형압 × 시료 단면적으로 계산합니다. IR용 KBr 펠릿의 표준인 Φ13 mm는 단면적 132.7 mm²이고, 통상 성형압 700 MPa를 적용하면 700 × 132.7 = 약 92.9 kN ≒ 9.5 T입니다. 즉 Φ13 mm KBr 작업에는 12 T 또는 15 T 모델을 권합니다. Φ10 mm(78.5 mm²)라면 같은 700 MPa에서 약 5.6 T로 YP-12도 여유가 큽니다.
톤수 선택XRD 분말 시료도 15 T가 필요한가요?
아닙니다. XRD 홀더용 분말 압축은 통상 수십 MPa 수준이면 충분해 Φ20~40 mm 대면적이라도 하중은 크지 않습니다. 반대로 Φ20 mm를 700 MPa로 성형하려면 314 mm² × 700 MPa = 약 22 T가 필요해 YP-15로는 부족합니다. 직경이 커질수록 필요 톤수는 제곱으로 늘어납니다.
압력 환산게이지의 MPa와 실제 톤(T)은 어떻게 다릅니까?
게이지는 유압 회로 압력(MPa)을 표시하고, 실제 하중은 그 압력 × 실린더 단면적입니다. YP-15는 실린더 Φ75(4,418 mm²)이므로 33 MPa × 4,418 mm² ≒ 145.8 kN ≒ 14.9 T가 되어 1 MPa ≈ 0.5 T 눈금이 성립합니다. YP-12는 Φ70(3,848 mm²) × 32 MPa ≒ 12.6 T로 1 MPa ≈ 0.4 T입니다.
압력 환산15 T를 Φ13 mm 다이에 걸면 시료가 받는 압력은 얼마인가요?
147.1 kN ÷ 132.7 mm² ≒ 1,108 MPa (약 1.1 GPa)입니다. KBr 표준 성형압의 1.5배가 넘으므로, 실무에서는 게이지 20 MPa 부근(≈10 T)에서 유지하는 것이 일반적입니다.
운용압력 유지(hold)는 얼마나 되나요?
압력 안정도 사양이 <1 MPa / 10 min입니다. YP-15 기준으로 10분 동안 하중 감소가 0.5 T 이내라는 뜻이며, KBr 펠릿의 2~5분 유지 공정에서는 사실상 압력 강하가 무시할 수준입니다.
구성다이(몰드)가 포함되나요?
포함되지 않습니다(별매). 원형·사각·이형 몰드와 버튼셀 배터리 조립용 몰드가 모두 대응되며, 직경·형상을 알려주시면 원통형 다이 HMY와 함께 구성해 견적해 드립니다.
모델 차이YP-15 / YP-15B / YP-15R은 무엇이 다릅니까?
최대하중 15 T · 압력 33 MPa · 실린더 Φ75는 세 모델이 동일합니다. YP-15R은 컬럼이 4본이라 하중 편심에 강해 대구경·비대칭 다이에서 유리합니다. YP-15B는 YP-15의 구조 변형 모델로, 세부 차이는 제조사 자료에 명시가 없어 확인 후 안내드립니다.
운용유압유는 무엇을 쓰나요?
No.68 내마모 유압유를 사용합니다. 시판 규격품이라 국내 조달이 쉽고, 레벨이 내려가면 보충합니다.
