원통형 펠릿 다이 HMY 시리즈Φ2–6 · Φ7–10 · Φ11–14 · Φ15–19 · Φ20–25 mm

Name: 원통형 펠릿 다이 HMY (Cylindrical Pellet Dies)
Brand: Hench

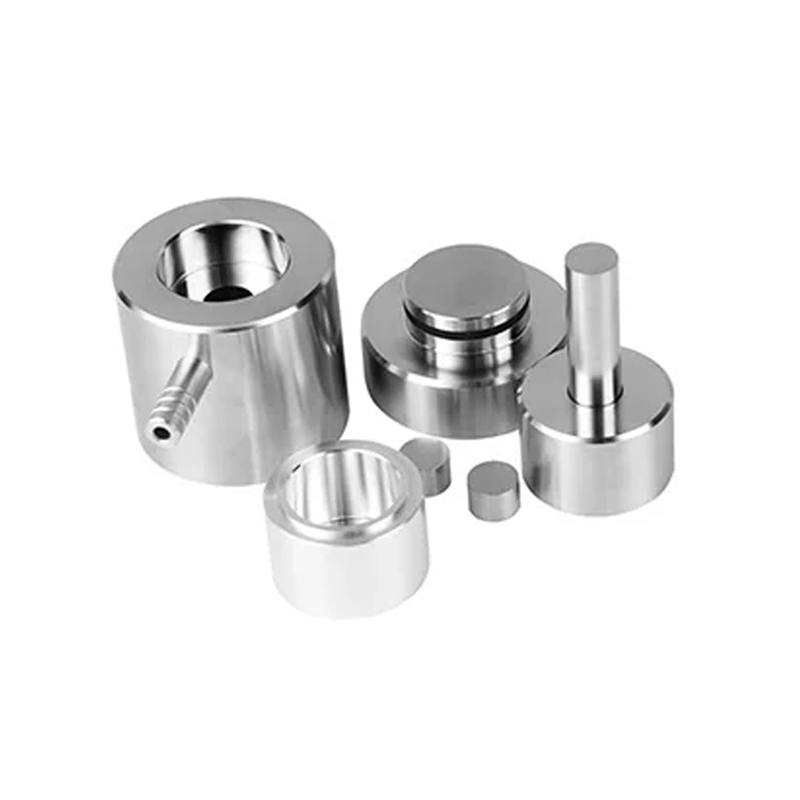

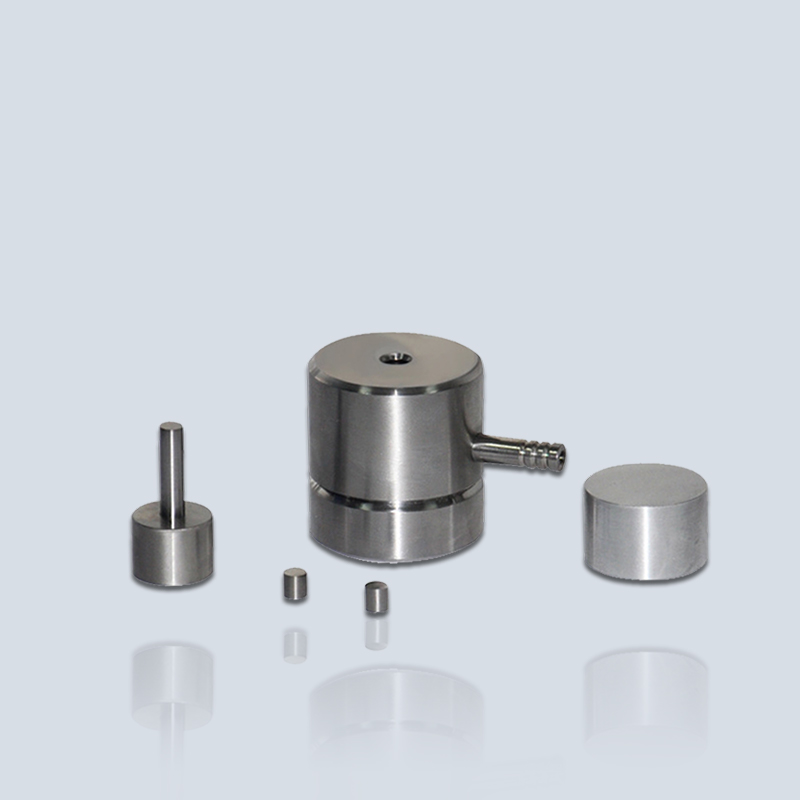

분말 시료를 원판 펠릿으로 눌러 만드는 성형 몰드입니다. 인덴터를 HRC 68~70으로 잡아, KBr 펠릿에 필요한 GPa급 성형압에서도 눌리지 않습니다.

재질 일본산 고속도 공구강 ASSAB+17 · 인덴터 경도 HRC 68~70 · 성형 직경 Φ2~25 mm 밴드별 · 캐비티 깊이 20 mm(Φ2–6 기준) · IR(KBr)·XRD 분말 시료 성형용

#펠릿프레스 #실험장비카탈로그 #펠릿다이 #KBr다이 #XRD시료다이

← 실험장비 통합 카탈로그

특징

일본산 고속도 공구강 ASSAB+17 — 열처리 후 치수 안정성이 높아 캐비티와 인덴터의 클리어런스가 유지됩니다.
인덴터 경도 HRC 68~70 — GPa급 성형압에서도 인덴터 단면이 눌리지 않아 펠릿 표면이 평활하게 유지됩니다.
직경 밴드별 제작 — Φ2–6 / 7–10 / 11–14 / 15–19 / 20–25 mm 등 밴드 단위로 구성합니다. IR 표준인 Φ13 mm는 Φ11–14 밴드에 포함됩니다.
깊은 캐비티 — Φ2–6 mm 기준 캐비티 깊이 20 mm로, 분말 충전량에 여유가 크고 두꺼운 펠릿도 성형할 수 있습니다.
표준 유압 프레스 호환 — YP 시리즈를 비롯한 수동 유압 펠릿 프레스에 그대로 올려 씁니다.

사양 요약

모델	HMY (원통형 · Cylindrical Dies)
재질	Japan High Speed Tool Steel ASSAB+17
인덴터 경도	HRC 68~70
성형 직경	Φ2 ~ Φ25 mm (밴드별) · 대구경 별도 문의
캐비티 깊이	20 mm (Φ2–6 mm 밴드 기준)
용도	IR(KBr) 펠릿 · XRD 분말 시료 성형
호환	유압 펠릿 프레스 (압력 범위 내)

직경 밴드별 사양

직경 밴드	캐비티 깊이	외형(Φ × L)	무게
Φ2 – 6 mm	20 mm	Φ43 × 78 mm	0.55 kg
Φ7 – 10 mm	문의	문의	문의
Φ11 – 14 mm (IR 표준 Φ13 포함)	문의	문의	문의
Φ15 – 19 mm	문의	문의	문의
Φ20 – 25 mm	문의	문의	문의

Φ7 mm 이상 밴드의 캐비티 깊이·외형·무게는 제조사 공개 자료에 수치 표기가 없어 추정하지 않고 확인 후 안내로 두었습니다. Φ25 mm를 넘는 대구경도 제작됩니다.

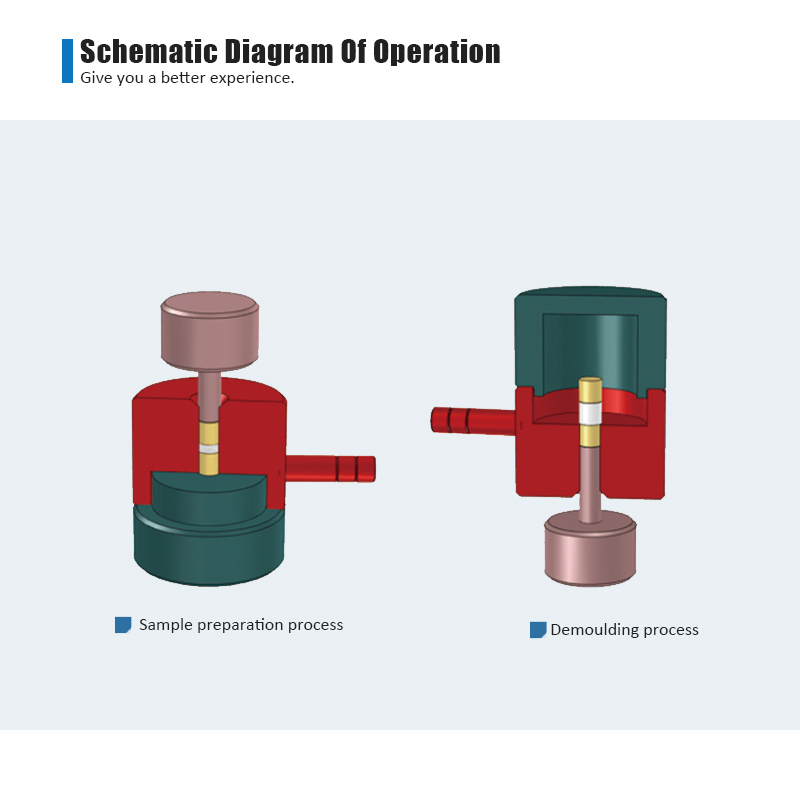

사용 순서 — 왼쪽: 캐비티에 분말을 채우고 인덴터를 얹어 가압(시료 성형). 오른쪽: 받침 링 위에 올려 반대로 밀어내 펠릿을 꺼냄(탈형).

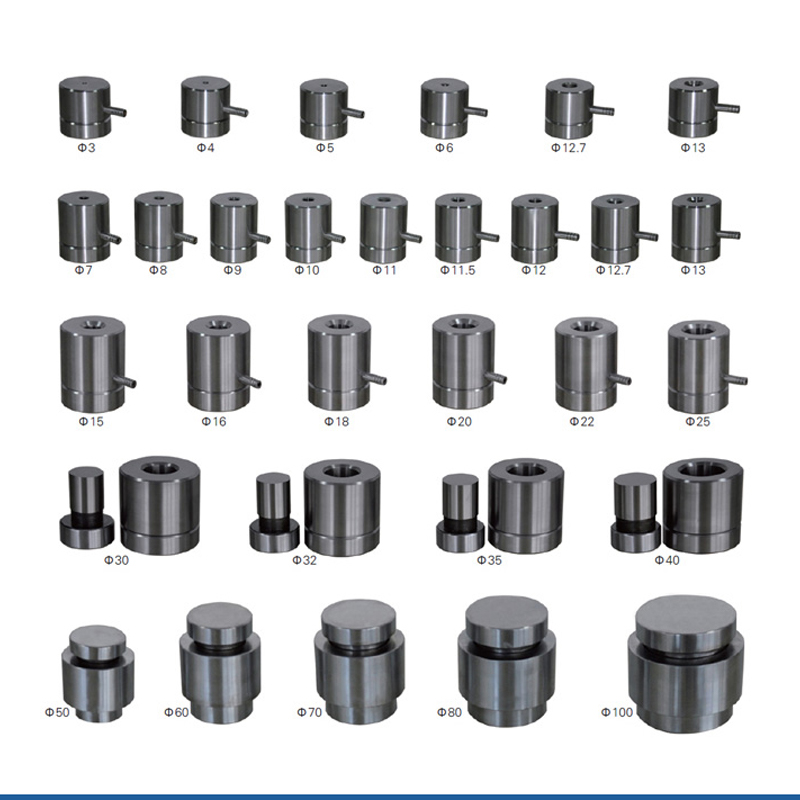

직경별 다이 라인업 — Φ3부터 Φ100 mm까지 밴드 단위로 제작됩니다. IR(KBr) 표준은 Φ13 mm입니다.

가격

밴드·직경·수량에 따라 구성별 견적(문의)입니다. 시료 종류와 목표 펠릿 직경을 알려주시면 밴드와 프레스 톤수를 함께 잡아 견적해 드립니다.

다이는 단품 판매되며 프레스는 포함되지 않습니다. 사용 전 프레스의 최대 하중이 목표 성형압 × 펠릿 단면적을 충족하는지 확인하십시오.

⚠ 안전 — 밴드별 허용 하중이 다릅니다

소구경 다이에 프레스 최대 하중을 그대로 가하면 시료면 압력이 수 GPa에 달해 인덴터·캐비티가 손상될 수 있습니다. 인덴터와 캐비티 사이에 분말이 끼면 스커핑이 발생하므로 매 사용 후 청소하십시오.

원통형 펠릿 다이 HMY FAQ

직경 선택IR 분석용은 몇 mm를 골라야 하나요?

FT-IR의 KBr 펠릿은 Φ13 mm가 사실상 표준이며, 대부분의 IR 펠릿 홀더가 Φ13 mm 기준입니다. 마이크로 샘플이나 시료량이 극히 적을 때 Φ5~7 mm를 씁니다. Φ13 mm는 Φ11–14 mm 밴드에 해당합니다.

재질·경도HRC 68~70 경도가 왜 중요한가요?

KBr 펠릿 성형압은 통상 700 MPa 이상, 즉 0.7 GPa 이상입니다. 일반 공구강(HRC 55~60)은 이 영역에서 인덴터 단면이 미세하게 눌려 펠릿 표면에 굴곡이 생기고 IR 베이스라인이 흔들립니다. ASSAB+17을 HRC 68~70으로 열처리한 인덴터는 이 압력대에서 영구변형이 발생하지 않아 반복 사용에도 평활도가 유지됩니다.

프레스 호환YP 시리즈 프레스에 그대로 쓸 수 있나요?

예. 다이 외형 Φ43 × 78 mm(Φ2–6 밴드)는 YP-3·5의 유효공간 90×120 mm, YP-12·15의 92×130 mm에 모두 들어갑니다. 대구경 밴드는 외형이 커지므로 유효공간 대비 치수를 확인해 드립니다.

프레스 호환다이 직경별로 필요한 프레스 톤수는 얼마인가요?

성형압 700 MPa 기준으로 Φ10 mm ≈ 5.6 T · Φ13 mm ≈ 9.5 T · Φ20 mm ≈ 22 T입니다. 즉 Φ13 mm까지는 YP-12/15로 충분하지만, Φ20 mm 이상을 고압으로 성형하려면 15 T 수동기로는 부족합니다. XRD용 저압 성형(수십 MPa)이라면 대구경도 YP-15로 가능합니다.

용도 구분XRD용과 IR용 다이가 다른가요?

원통형 HMY는 두 용도 모두 대응합니다. 차이는 운용 조건입니다 — IR은 투광이 목적이라 고압·유지 시간이 필요하고, XRD는 표면 평탄도가 목적이라 저압으로 충분합니다. 형광 분석용 등 특수 형상이 필요하면 별도 다이로 구분해 문의해 주십시오.

관리청소와 보관은 어떻게 하나요?

KBr은 흡습성이 강해 잔류 분말이 캐비티에 남으면 부식과 고착의 원인이 됩니다. 사용 후 무수 알코올로 닦고 완전히 건조한 뒤 데시케이터 또는 건조 보관하십시오. 인덴터 단면에 흠집이 생기면 펠릿 표면에 그대로 전사됩니다.

구성프레스가 포함되나요?

포함되지 않습니다. 다이는 단품이며, 프레스는 수동 유압 펠릿 프레스 YP 시리즈에서 별도로 고르십시오. 다이와 프레스를 함께 구성해 견적하실 수 있습니다.
