| 모델 | 형식 | 유로 규격 | 정가(VAT 별도) |
|---|---|---|---|
| MEA-TI-TI | 티타늄 금속 바이폴라 플레이트형 | 10×10 mm · 20×20 mm · 5 cm² ※ 고순도 니켈판으로 교체 가능(별도 견적) | 3,726,000원 |
| MEA-TI-TI | 티타늄 금속 바이폴라 플레이트형 | 30×30 mm ※ 고순도 니켈판으로 교체 가능(별도 견적) | 4,212,000원 |
| MEA-TI-TI | 티타늄 금속 바이폴라 플레이트형 | 50×50 mm ※ 고순도 니켈판으로 교체 가능(별도 견적) | 5,346,000원 |
| MEA-TI-TI | 티타늄 금속 바이폴라 플레이트형 | 100×100 mm ※ 고순도 니켈판으로 교체 가능(별도 견적) | 6,966,000원 |
| MEA-GP | 흑연 바이폴라 플레이트형 | 10×10 mm · 20×20 mm · 5 cm² | 3,726,000원 |
| MEA-GP | 흑연 바이폴라 플레이트형 | 30×30 mm · 50×50 mm ※ 카탈로그 문의 표기 | 문의 |
| MEA-가시화형 | 가시화(Visualizable) 막전극 전해셀 | 10×10 mm · 20×20 mm · 5 cm² | 4,212,000원 |
| MEA-가시화형 | 가시화(Visualizable) 막전극 전해셀 | 30×30 mm · 50×50 mm ※ 카탈로그 문의 표기 | 문의 |
| MEA-TI-WB | 항온 수조 장착형 | 50×50 mm ※ 고순도 니켈판으로 교체 가능(별도 견적) | 5,346,000원 |
| MEA-TI-WB | 항온 수조 장착형 | 100×100 mm ※ 고순도 니켈판으로 교체 가능(별도 견적) | 9,072,000원 |
| MEA-TI-WB | 항온 수조 장착형 | 200×200 mm ※ 고순도 니켈판으로 교체 가능(별도 견적) | 22,680,000원 |
| MEA-TI-RM | 유로 교체형 | 14×14 mm | 4,860,000원 |
| 유로 교체형 | 유로(Flow Channel) 교체형 | 30×30 mm ※ 최소 30×30 mm — 더 작은 유로 규격 없음 | 4,212,000원 |
| 유로 교체형 | 유로(Flow Channel) 교체형 | 50×50 mm · 100×100 mm ※ 카탈로그 문의 표기 | 문의 |
| MEA-TI-X | 전해조 스택 | 10×10 mm · 20×20 mm · 5 cm² · 유로판 5장 ※ 대형 맞춤 제작 지원 · 카탈로그 문의 표기 | 문의 |
| EC-MEA | 통합 제어 워크스테이션 | 막전극 전해 시스템 통합 제어 | 15,228,000원 |
| 모델 | 품목 | 제조·사양 | 정가(VAT 별도) |
|---|---|---|---|
| EC200-01 | 연동펌프 | 가오스유니온 · 전해액 순환 | 1,782,000원 |
| Fuma-FAA-3-50 | 음이온 교환막 | Fumatech(독일) | 437,000원 |
| 117-100×100 | 양이온 교환막 | DuPont(미국) Nafion 117 · 100×100 mm | 324,000원 |
| — | Kapton 테이프 | 3M(미국) · 8 mm × 30 m | 194,000원 |
| SGL 22BB | 소수성 카본페이퍼 | SGL(독일) · 100×100 mm · 10장/박스 | 551,000원 |
| — | 구리 테이프 | 가오스유니온 · 5 mm × 50 mm | 23,000원 |
| YL-1 | 액체 플로우 셀 | 가오스유니온 | 486,000원 |
| — | PTFE 튜브 | 3M(미국) · Φ3 mm × 5 mm | 162,000원 |
| — | 전해셀 가습기 | 가오스유니온 | 502,000원 |
| EC200-02 | 기액 혼합 펌프 | 가오스유니온 | 1,199,000원 |
| EC200-03 | 가열·온도 컨트롤러 | 가오스유니온 · 최대 100℃ · 정밀도 0.1℃ | 1,523,000원 |
| — | 질량유량계(MFC) | Sevenstar Huachuang(중국) | 3,564,000원 |
정가 23,000원부터 (부가세 별도). 표기 정가는 가오스유니온 2026 Flow·In-situ·MEA 카탈로그가를 EUR 1 = 1,620원 기준으로 환산한 값입니다.
해외 직수입 품목으로 상시 할인 대상이 아니며, 국제 운송비가 별도로 발생할 수 있습니다. 티타늄판을 고순도 니켈판으로 바꾸는 구성은 별도 견적입니다. 촉매·막전극 제작은 포함되지 않습니다.
통합 시스템 구성품은 카탈로그에 실린 구성 그대로 옮겼습니다. 보유하신 펌프·질량유량계·항온장치가 있으면 그 항목을 빼고 견적 드립니다. 리드플루이드 펌프나 Alicat 질량유량계로 대체 구성하는 것도 가능합니다.
원리MEA 막전극 전해셀은 일반 H형 셀과 무엇이 다른가요?
H형 셀은 전극이 전해액 속에 떨어져 있어 옴 저항이 크고 전류밀도를 높이기 어렵습니다. MEA는 촉매층을 이온교환막에 직접 붙여 전극 간 거리를 막 두께 수준으로 줄입니다. 그래서 수백 mA/cm² 이상의 실용 전류밀도에서 평가할 수 있습니다.
선택바이폴라 플레이트는 티타늄과 흑연 중 무엇을 고르나요?
산성·산화 조건에서는 티타늄, 비용과 가공성을 보면 흑연입니다. 티타늄판은 고순도 니켈판으로 교체할 수 있으며 이 경우 별도 견적입니다. 알칼리 수전해라면 니켈 쪽이 유리합니다.
유로유로(flow channel) 규격은 어떻게 정하나요?
유효 전극 면적이 곧 유로 면적입니다. 랩 스케일 검증은 10×10 mm나 5 cm²로 시작하고, 스케일업 데이터를 만들려면 50×50 mm 이상으로 갑니다. 유로 교체형은 최소 30×30 mm부터이며 더 작은 규격은 없습니다.

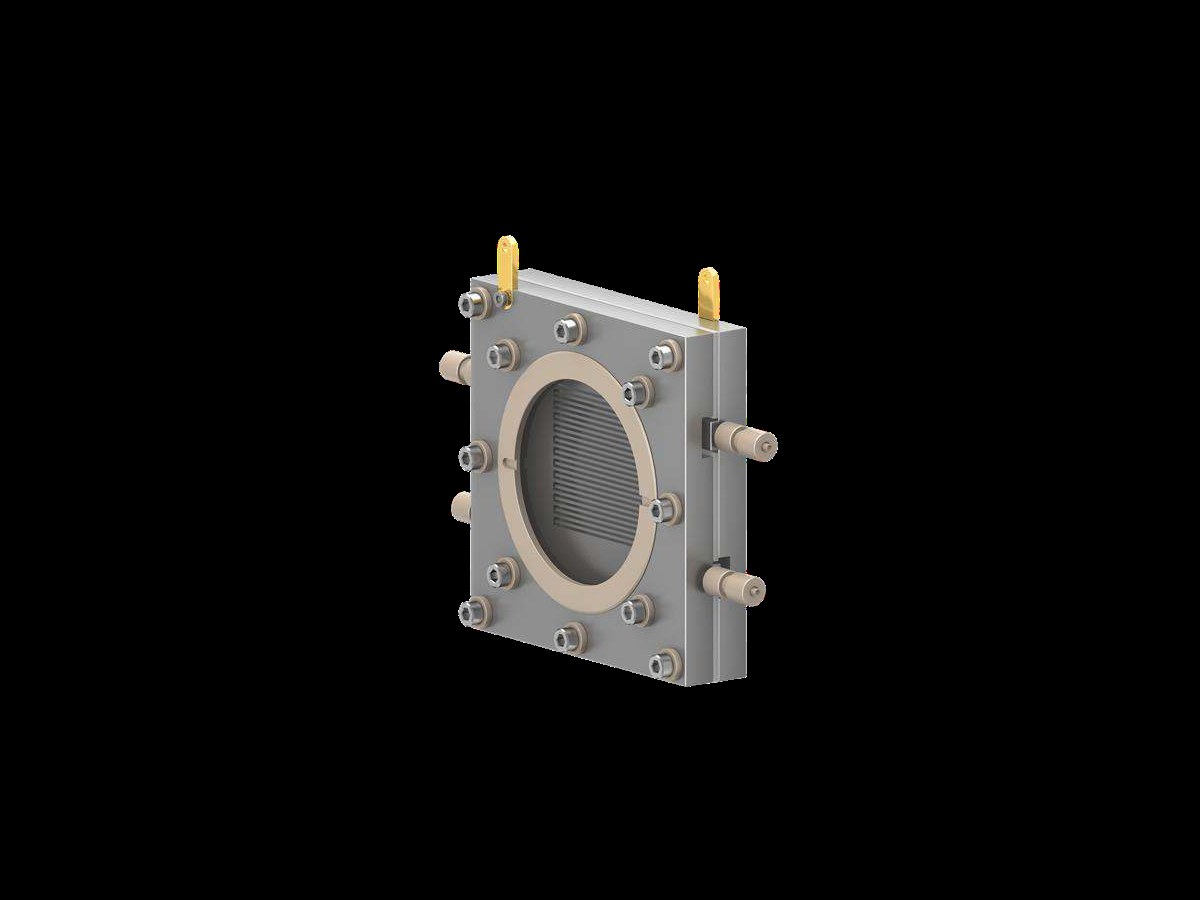

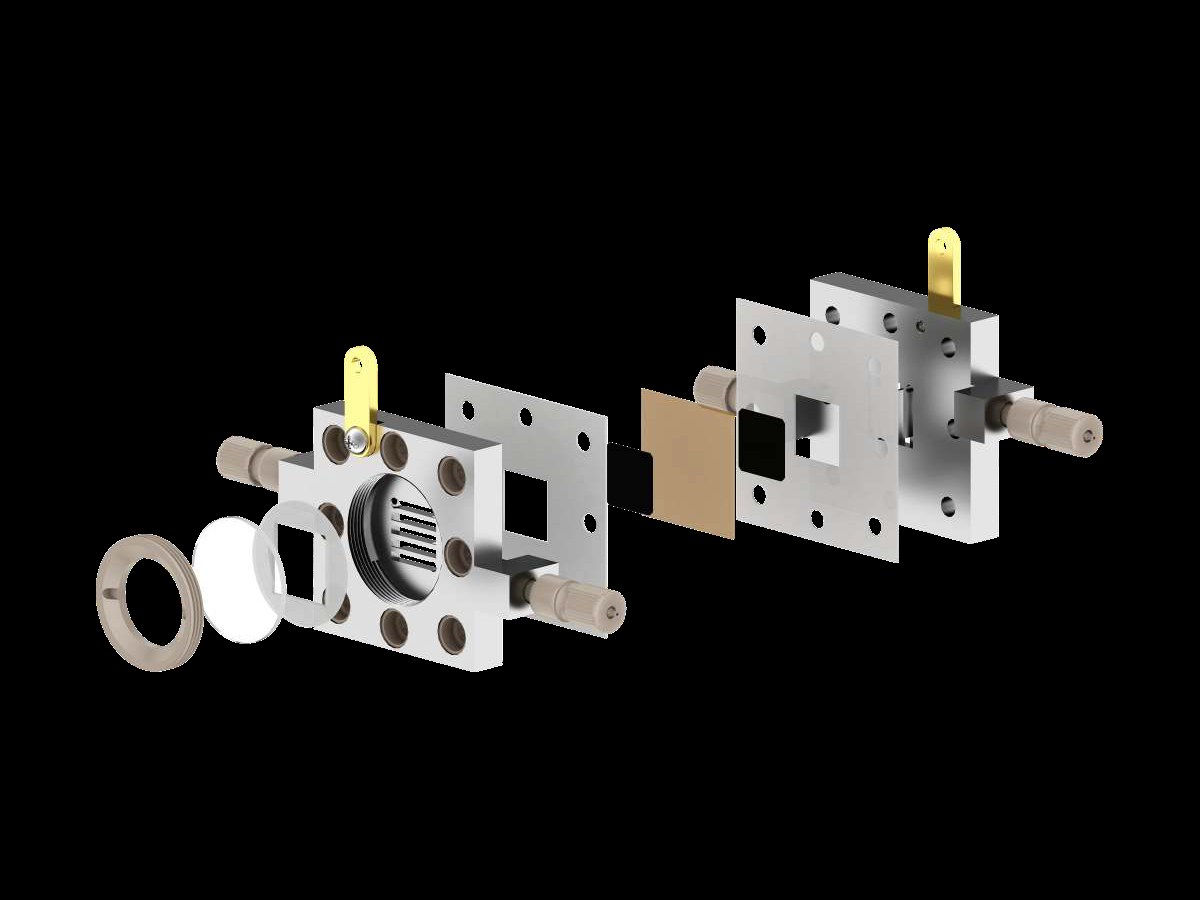

가시화가시화형은 무엇을 보나요?
투명창을 통해 유로 안의 기포 거동과 액체 분포를 직접 봅니다. 기포가 유로를 막으면 전류가 급락하는데, 그 순간을 눈으로 확인할 수 있어 유로 설계와 유량 조건을 잡을 때 씁니다.

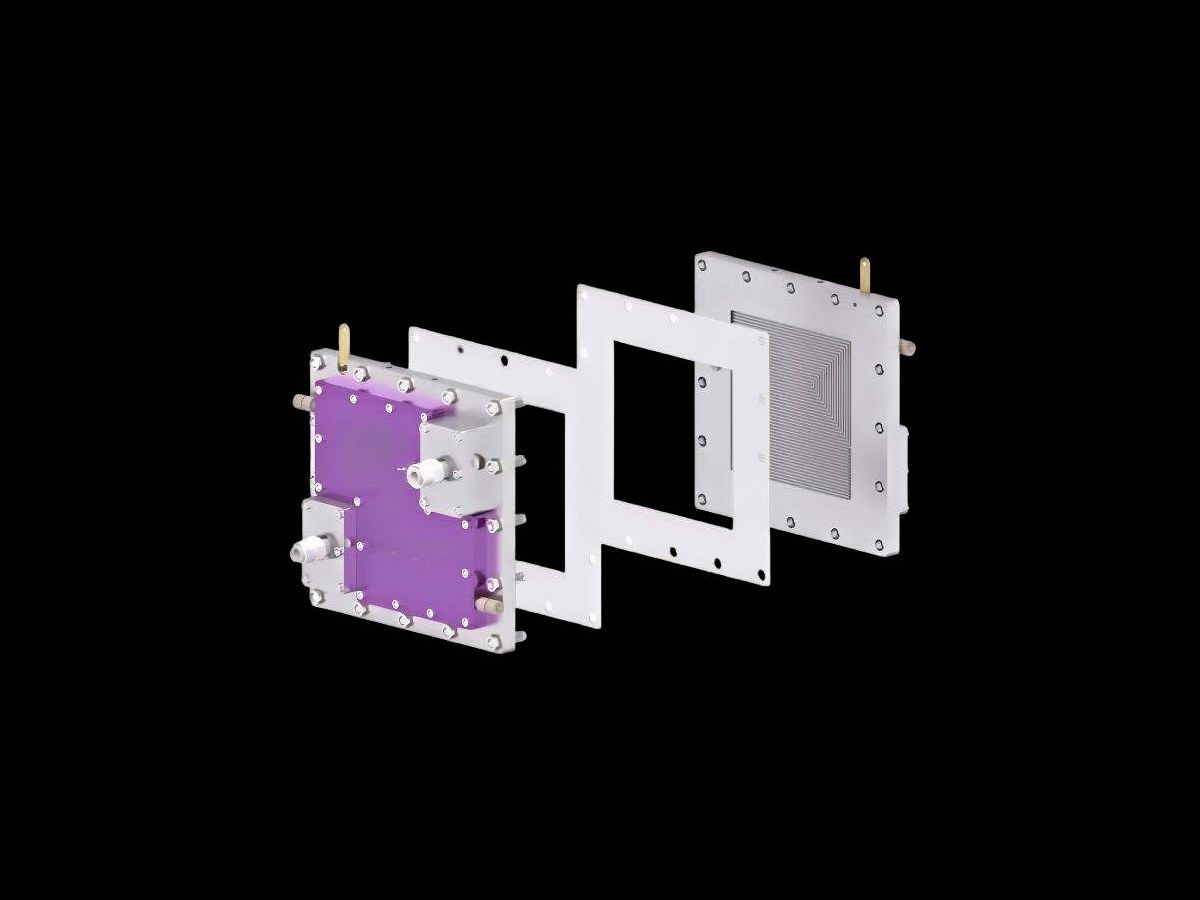

온도항온 수조형(MEA-TI-WB)은 왜 필요한가요?
MEA 성능은 온도에 크게 좌우됩니다. 자켓에 항온수를 순환시켜 셀 온도를 고정하면 온도를 변수로 두고 스캔하거나, 장시간 운전에서 온도 드리프트를 없앨 수 있습니다. 50×50부터 200×200 mm까지 있습니다.
구성전해 시스템을 통째로 구성하려면 무엇이 필요한가요?
셀 외에 전해액 순환 펌프, 이온교환막, 카본페이퍼, 가습기, 가열·온도 컨트롤러, 질량유량계, 통합 제어 워크스테이션이 필요합니다. 아래 통합 구성품 표에 카탈로그 기준 품목을 모두 정리했습니다. 보유 장비와 겹치는 항목은 빼고 견적 드립니다.
