실험용 퍼니스는 어떻게 선택해야 할까
— 박스형(머플) vs 튜브형, 온도·처리량·분위기 기준

왜 퍼니스 선택이 결과를 좌우하나

퍼니스(전기로)는 소재·재료의 합성과 열처리에 쓰이는 가장 기본적인 실험 장비입니다. 그런데 실험 목적에 맞지 않는 퍼니스를 쓰면, 설정 온도에 도달했더라도 화합물의 조성이나 결정구조가 예상과 다르게 형성될 수 있습니다. 시료가 놓인 위치의 실제 온도가 설정값과 다르거나, 분위기 중 산소가 반응에 개입하기 때문입니다. 그래서 퍼니스는 모델명이 아니라 사용 최고 온도 · 시료 크기와 처리량 · 분위기 제어 필요 여부를 기준으로 골라야 합니다.

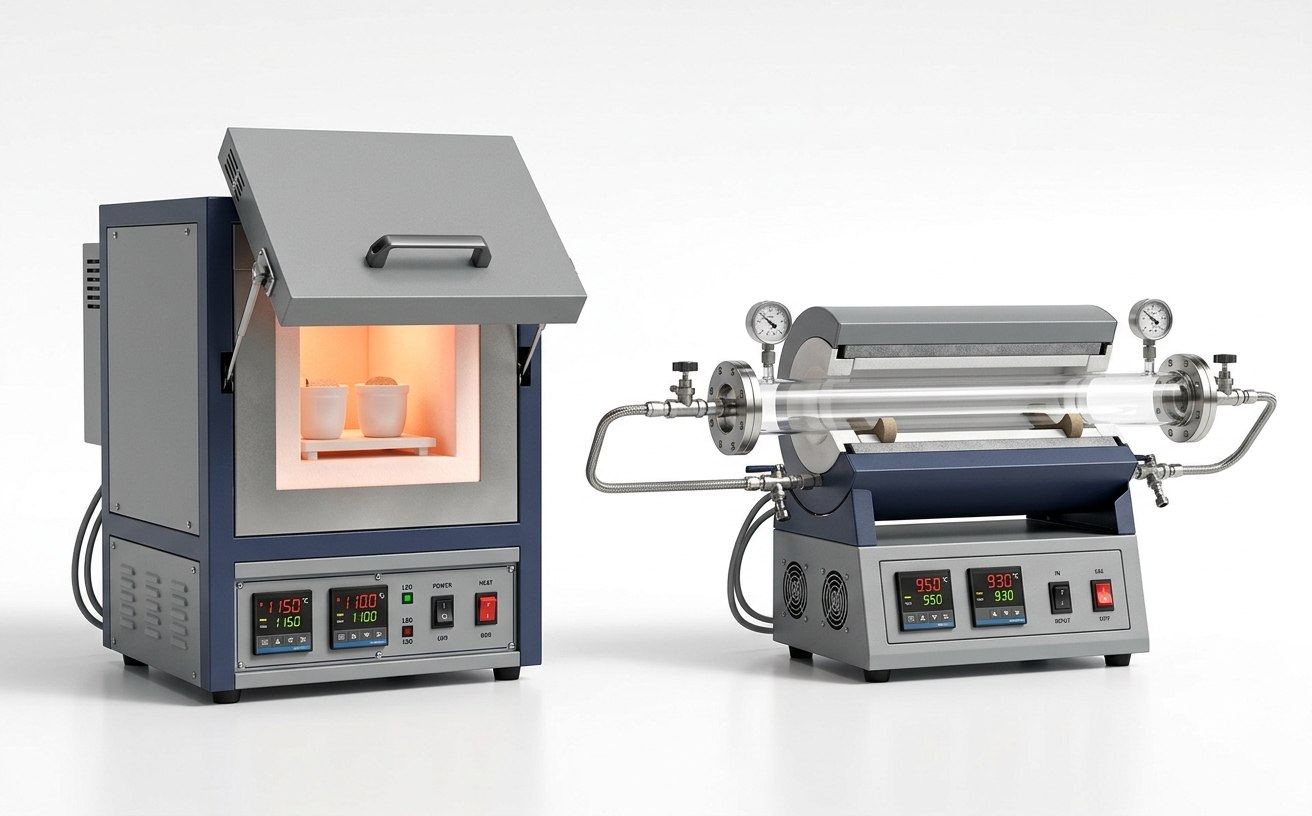

1. 박스형 퍼니스 (Box / Muffle Furnace)

가장 흔한 형태로, 내부에 비교적 넓은 사각 챔버가 있어 여러 개의 도가니를 동시에 열처리하기 좋습니다. 실험실용은 챔버 3L급 소형부터 27L, 크게는 64~125L급까지 나오며, 도가니를 넣고 꺼내기 쉬운 단순한 구조가 장점입니다.

산화물·세라믹의 소성(calcination)과 소결(sintering), 회화(ashing), 시료 전처리처럼 대기(공기) 조건에서 비교적 많은 양을 처리하는 공정에 널리 쓰입니다. 챔버 내부 온도 균일도는 기종에 따라 통상 ±5~10℃ 수준이므로, 정밀한 실험이라면 시료를 챔버 중앙부에 배치하는 것이 안전합니다.

2. 튜브형 퍼니스 (Tube Furnace)

길쭉한 가열부에 석영관 또는 알루미나관을 끼우고 그 안에서 시료를 열처리하는 방식입니다. 실험실용 튜브 지름은 Φ30mm 소형부터 Φ50·80·100·120mm가 일반적이고, 대용량은 Φ250mm급까지 있습니다.

가장 큰 특징은 열처리 분위기(atmosphere)를 제어하기 쉽다는 점입니다. 튜브 양끝을 플랜지로 밀봉하고 질소(N₂)·아르곤(Ar) 같은 불활성 가스를 흘려 산화를 억제하거나, 수소 혼합가스(안전을 위해 통상 4% H₂/Ar)로 환원 분위기를 만들 수 있습니다. 가스 유량은 튜브 지름에 따라 대략 수십~수백 sccm을 흘리며, 승온 전에 30분 이상 퍼지해 잔류 산소를 몰아내는 것이 기본입니다. 유량 재현이 중요하면 로터미터 대신 질량유량계(MFC)를 붙입니다.

한 가지 주의할 점은 튜브 재질의 온도 한계입니다. 석영관은 약 1100℃ 이상에서 장시간 사용하면 실투(失透)로 뿌옇게 변하며 약해지므로 1200℃급 이상 공정에는 알루미나관(약 1600~1700℃까지)을 씁니다. 또 균일 온도구간(uniform zone)은 가열 길이 전체가 아니라 중앙부 약 1/3 구간이므로, 시료(보트)는 반드시 중앙에 배치합니다.

	박스형(머플로)	튜브형(튜브퍼니스)
처리량	챔버 3~125L, 다수 도가니 동시 처리	튜브 Φ30~250mm, 보트 1~수 개
분위기	대기(공기)가 기본	N₂·Ar·혼합가스·진공까지 제어 용이
대표 공정	소성·소결·회화·전처리	분위기 소성, 탄화, 환원, CVD
시료 출입	도어 개폐, 간편	플랜지 개폐, 밀봉 확인 필요
확장	진공형 파생 모델	가스플로 패키지·3존·회전형 등 다양

두 형태 모두 컨트롤러는 프로그램 승온(다단 램프·유지)을 지원하는 PID 방식이 표준입니다.

퍼니스 선택 시 확인해야 할 5가지

① 실제 사용 온도와 발열체 등급. 표기된 최고온도는 단시간 도달 한계이고, 발열체 수명을 위해 상시 운전은 통상 100~150℃ 낮게 잡습니다. 실사용 온도에 여유 100~200℃를 더한 등급을 고르는 것이 안전합니다.

발열체	등급(최고온도)	권장 상시 사용온도	비고
칸탈(FeCrAl) 와이어	1050~1200℃	~1100℃	소성·회화 등 범용, 가장 경제적
SiC(실리콘카바이드)	1400~1500℃	1000~1350℃	고온 소결·유리/세라믹
MoSi₂(이규화몰리브덴)	1700~1900℃	1000~1650℃	초고온 소결, 저온 장시간 유지는 비권장

권장 상시 온도는 제조사·모델에 따라 다르며, 표는 일반적인 범위입니다. 승온 속도는 세라믹 부품 보호를 위해 통상 5~10℃/min을 권장합니다.

② 시료 크기와 처리량. 도가니 여러 개를 한 번에 처리해야 하면 넓은 챔버의 박스형이, 소량 시료를 특정 분위기에서 처리해야 하면 튜브형이 적합합니다. 도가니 높이·보트 길이가 균일구간 안에 들어가는지도 함께 확인하세요.

③ 분위기 제어 필요 여부. 공기면 박스형으로 충분하고, 불활성·환원·가변 분위기가 필요하면 튜브형+가스 라인(니들밸브·로터미터 또는 MFC)입니다. 공정 중 가스를 바꿔야 한다면 다채널 MFC 구성이 필요합니다 — 자세한 기준은 소성·하소용 퍼니스와 가스 분위기 선정 가이드에 정리했습니다.

④ 온도 제어 정확도와 균일성. 컨트롤러가 설정값을 일정하게 유지해도 챔버·튜브 내부의 모든 위치가 같은 온도인 것은 아닙니다. 시료 위치에 따라 실제 열처리 온도가 수십 ℃까지 차이 날 수 있고, 이는 재현성 문제로 직결됩니다. 같은 레시피인데 배치마다 결과가 다르다면 배치 편차 7가지 점검표를 먼저 확인해 보세요.

⑤ 확장 계획. 지금은 대기 소성만 해도, 향후 분위기 공정이 예상되면 처음부터 가스플로 패키지형 튜브로나 진공 파생형을 고르는 편이 재구매를 막습니다.

실험셋업연구소(이머전트)는 퍼니스 내부 실측 온도 확인(내부 온도 측정) 서비스를 제공합니다. 별도 열전대로 시료 위치의 실제 온도를 측정해 설정값과의 편차를 확인해 드리며, 주 사용 온도와 실험 조건을 알려주시면 그에 맞는 퍼니스 선택도 문의하기에서 안내해 드립니다.

사용 시 주의해야 할 점

냉각 전 개방 금지. 열처리 종료 직후 시료를 꺼내지 말고, 통상 200℃ 이하로 내려간 뒤 개방합니다. 급격한 온도 변화는 도가니·세라믹 튜브에 열충격 균열을 일으키고, 시료 자체도 급랭으로 상이 달라질 수 있습니다.

시료–내화물 반응 확인. 열처리 중 발생하는 증기·반응 생성물이 발열체와 단열재를 오염·손상시킬 수 있습니다. 특히 리튬염 계열(배터리 양극재 전구체 등)은 고온에서 알루미나 도가니를 침식하므로 도가니를 소모품으로 관리하거나 MgO 등 대체 재질을 검토합니다. 부식성·가연성 증기가 나오는 시료는 배기 라인과 후드 아래 설치가 기본입니다.

과승온 방지. 컨트롤러의 과열 방지(OTP) 설정과 독립 과승온 차단기가 있는지 확인하고, 무인 운전 시에는 반드시 활성화합니다.
