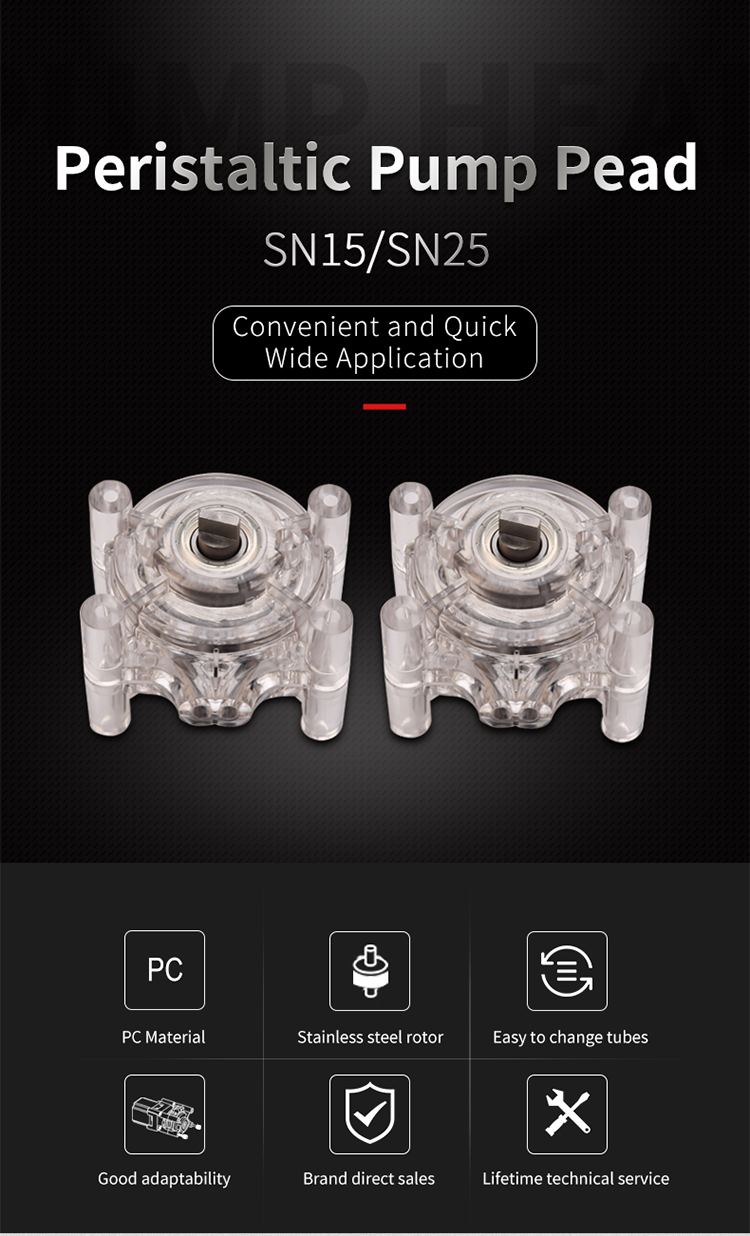

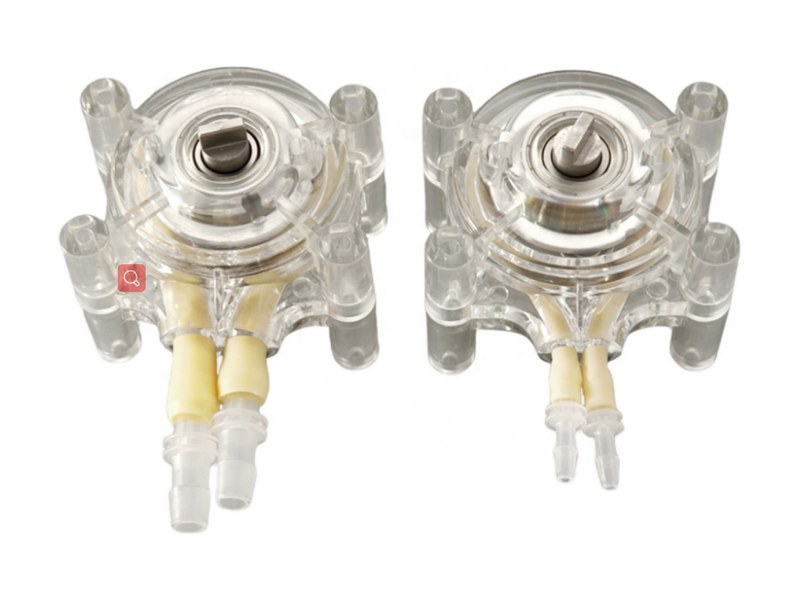

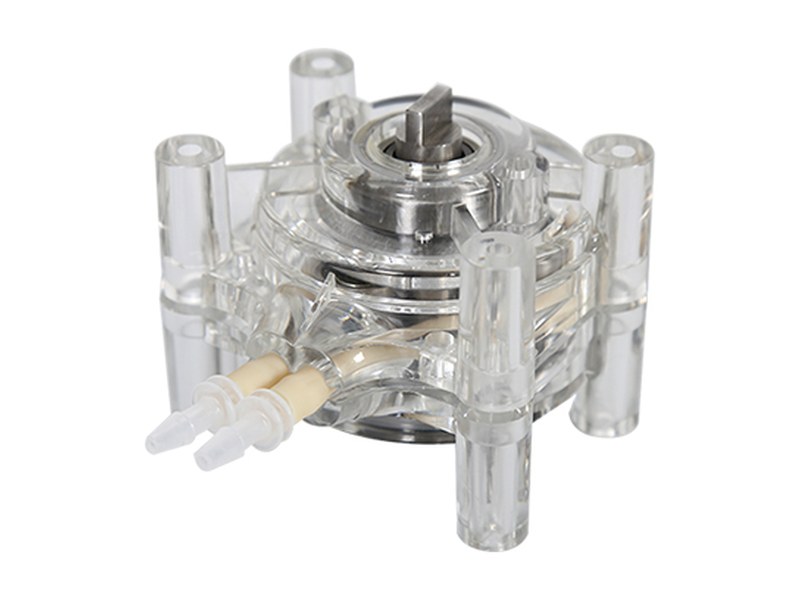

SN15 / SN25는 투명 PC 하우징을 써서 튜브 안의 흐름을 눈으로 확인할 수 있는 호스펌프 헤드로, 2단 구조로 기밀을 잡고 스테인리스 3·6롤러를 골라 여러 모터에 물려 씁니다.
| 유량 범위 (Flow rate) | 0 ~ 1725 mL/min |
|---|---|
| 모델 (Model No.) | SN15-3/6- #14 #16 #25 #17 · SN25-3/6- #15 |

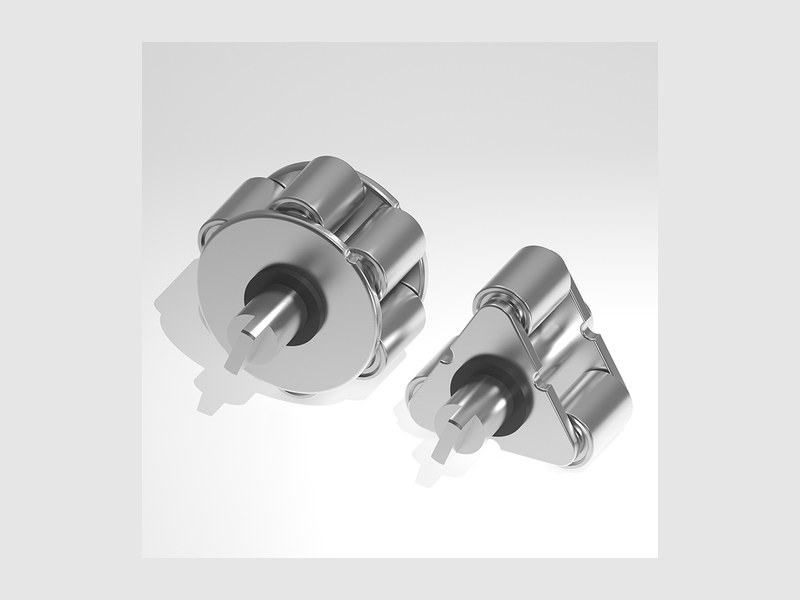

| 롤러 (Pump roller) | 스테인리스 3롤러 / 6롤러 |

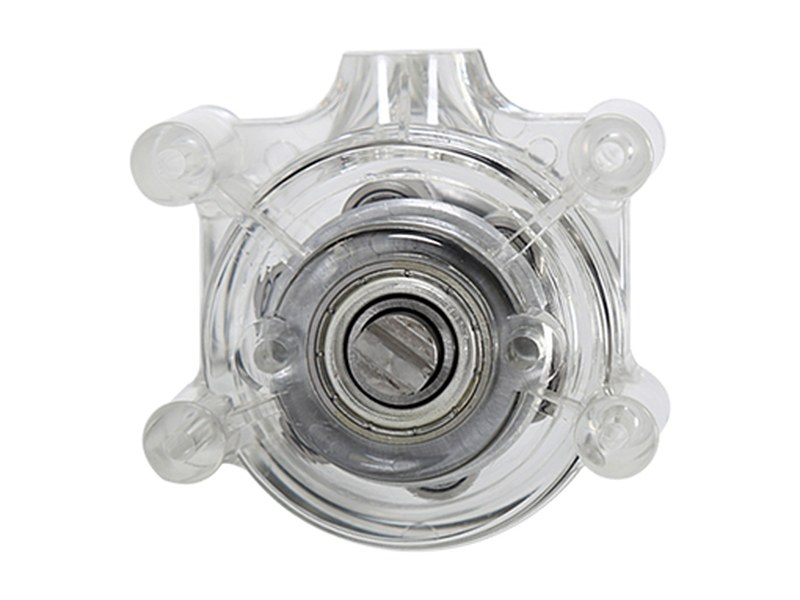

| 헤드 재질 (Pump head) | PC 하우징 (투명) |

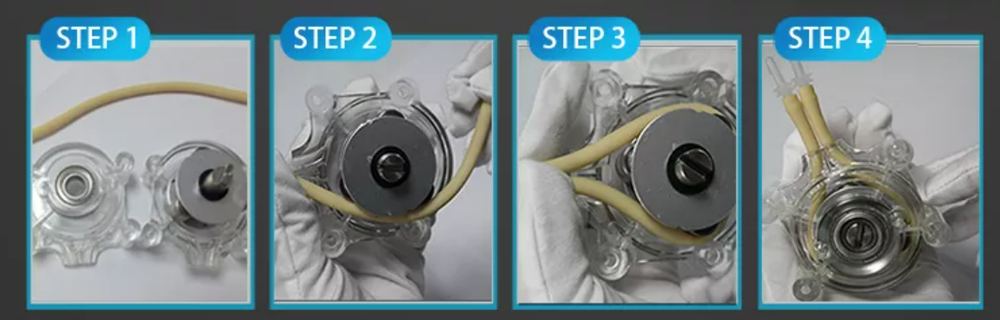

| 퀵 튜브 (Fast tubing) | 지원 |

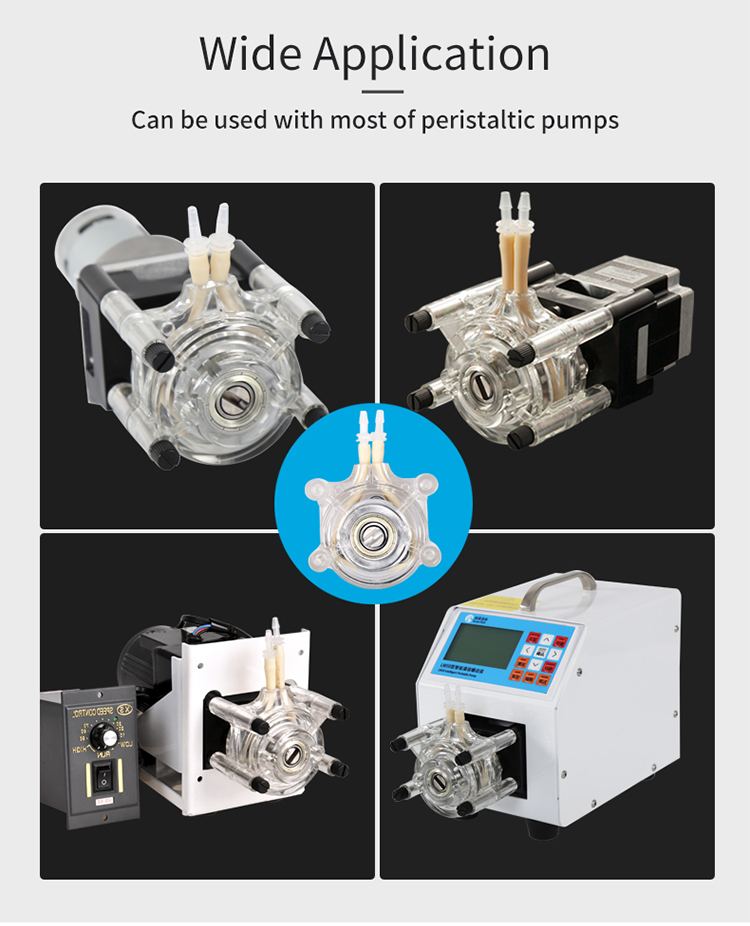

| 호환 모터 (Motor) | 스텝모터 · DC모터 · AC모터 |
| 회전수 (Motor speed) | 0 ~ 400 rpm |
| 튜브 규격 (Tubing size) | ID 1.6-8.0 mm · WT 1.6-2.5 mm · OD ≤11.4 mm |
| 튜브 수명 (Tubing life) | 실리콘 ≥200 h · BPT 고무 ≥1000 h |
| 압력 정격 (Pressure) | 최대 2 bar (30 psi) |
| 사용 환경 (Environment) | 0-40℃ · 상대습도 80% 미만 · 비결로 |
| 소음 (Max noise) | 65 dB |
| 흡입 · 양정 (Suction · Head) | 흡입 5 m · 양정 8 m |

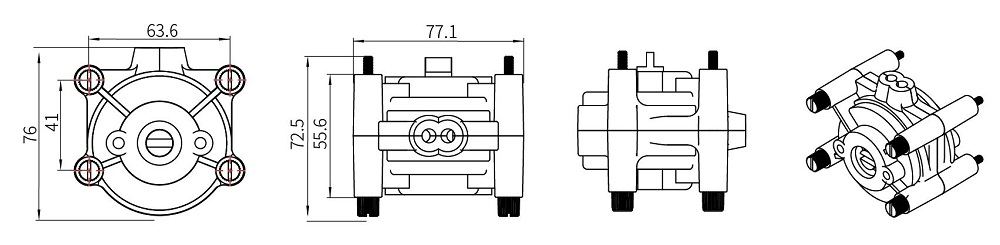

| 치수 L×W×H (Dimension) | 77.1 × 72.5 × 76 mm |
| 순중량 (Net weight) | 282 g (3롤러) · 332 g (6롤러) |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
140,000원 미만 소액 품목은 다른 품목과 합산 주문하시면 국제 배송료 부담이 줄어듭니다.
| 모델 번호 | 제품명 | 주요 사양 |
|---|---|---|
| SN25-3-24# | Transparent Pump Head, PC Housing 3 304 stainless steel Rollers SN25-3-24# Peristaltic Pump Head | 상세 참조 |
| SN15-6-25# | Transparent Pump Head, PC Housing 6 304 stainless steel Rollers SN15-6-25# Peristaltic Pump Head | 상세 참조 |
| SN15-6-17# | Transparent Pump Head, PC Housing 6 304 stainless steel Rollers SN15-6-17# Peristaltic Pump Head | 상세 참조 |
| SN15-3-14# | Transparent Pump Head, PC Housing 3 304 stainless steel Rollers SN15-3-14# Peristaltic Pump Head | 상세 참조 |
| SN15-3-16# | Transparent Pump Head, PC Housing 3 304 stainless steel Rollers SN15-3-16# Peristaltic Pump Head | 상세 참조 |
| SN15-3-25# | Transparent Pump Head, PC Housing 3 304 stainless steel Rollers SN15-3-25# Peristaltic Pump Head | 상세 참조 |
| SN15-3-17# | Transparent Pump Head, PC Housing 3 304 stainless steel Rollers SN15-3-17# Peristaltic Pump Head | 상세 참조 |
| SN25-3-15# | Transparent Pump Head, PC Housing 3 304 stainless steel Rollers SN25-3-15# Peristaltic Pump Head | 상세 참조 |
| SN15-6-14# | Transparent Pump Head, PC Housing 6 304 stainless steel Rollers SN15-6-14# Peristaltic Pump Head | 상세 참조 |
| SN15-6-16# | Transparent Pump Head, PC Housing 6 304 stainless steel Rollers SN15-6-16# Peristaltic Pump Head | 상세 참조 |
| BJ30-SN15-3-GDD-14# | BJ30-SN15-3-GDD-14# BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| BJ30-SN15-3-GDD-16# | BJ30-SN15-3-GDD-16# BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| BJ30-SN15-3-GDD-25# | BJ30-SN15-3-GDD-25# BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| BJ30-SN15-3-GDD-17# | BJ30-SN15-3-GDD-17# BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| BJ30-SN25-3-GDD-24# | BJ30-SN25-3-GDD-24# BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| BJ30-SN15-6-GDD-14# | BJ30-SN15-6-GDD-14# BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| BJ30-SN15-6-GDD-16# | BJ30-SN15-6-GDD-16# BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| LM40A-SN15-3-16# | LM40A-SN15-3-16# LM40 Series Box-type Peristaltic Pump | 시리즈 LM40 Series / 전원 35W |
| LM40A-SN15-3-25# | LM40A-SN15-3-25# LM40 Series Box-type Peristaltic Pump | 시리즈 LM40 Series / 전원 35W |
| LM40A-SN15-3-17# | LM40A-SN15-3-17# LM40 Series Box-type Peristaltic Pump | 시리즈 LM40 Series / 전원 35W |
| LM60A-SN15-3-16# | LM60A-SN15-3-16# LM60 Series Box-type Peristaltic Pump | 시리즈 LM60 Series / 전원 35W |
| LM60A-SN15-3-25# | LM60A-SN15-3-25# LM60 Series Box-type Peristaltic Pump | 시리즈 LM60 Series / 전원 35W |
| LM60A-SN15-3-17# | LM60A-SN15-3-17# LM60 Series Box-type Peristaltic Pump | 시리즈 LM60 Series / 전원 35W |

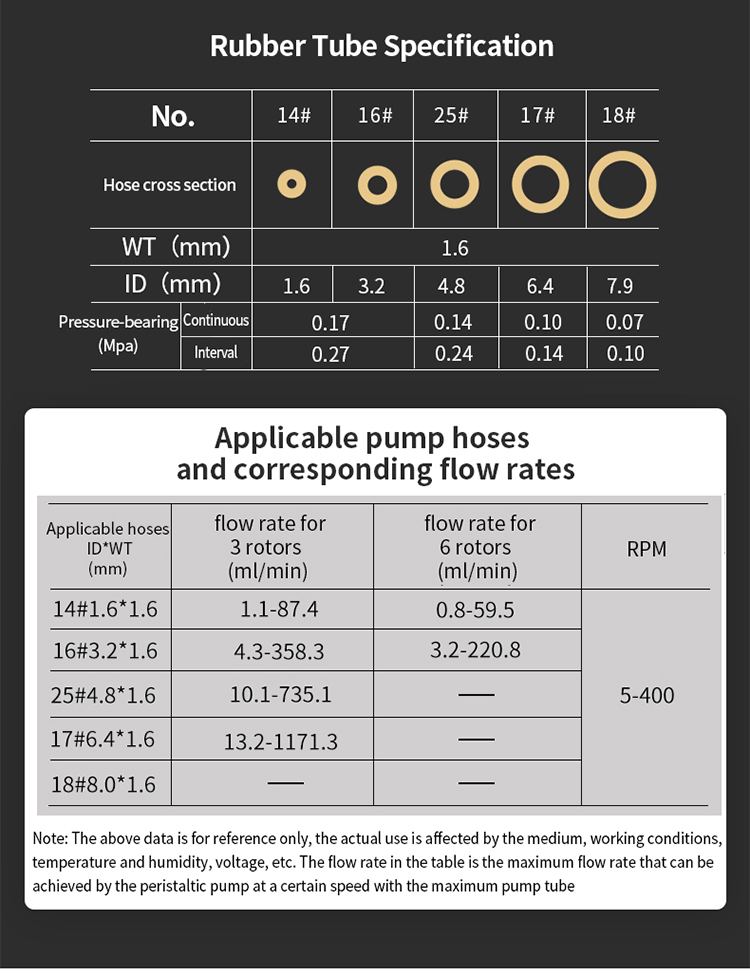

| 튜브 (ID×WT mm) | 3롤러 | 6롤러 |
|---|---|---|
| 14# (1.6×1.6) | 1.1 - 87.4 | 0.8 - 59.5 |
| 16# (3.2×1.6) | 4.3 - 358.3 | 3.2 - 220.8 |
| 25# (4.8×1.6) | 10.1 - 735.1 | − |
| 17# (6.4×1.6) | 13.2 - 1171.3 | − |
참고값이며 실제 유량은 매질·사용 조건·온습도·전압에 따라 달라집니다. 표의 값은 해당 회전수에서 가장 굵은 튜브로 낼 수 있는 최대 유량입니다.

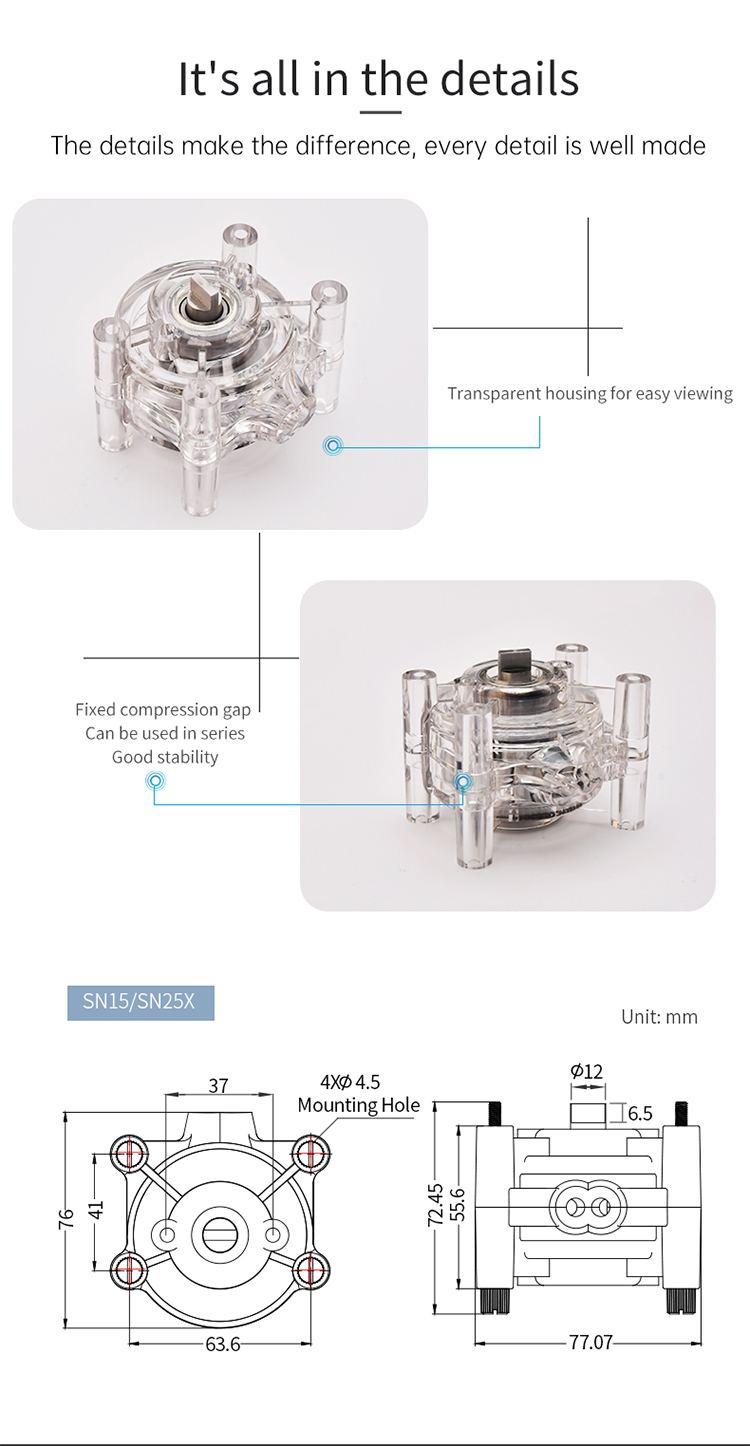

투명 하우징으로 튜브 상태를 확인하고, 압축 간격이 고정되어 있어 안정적입니다. 여러 대를 직렬로 이어 쓸 수 있습니다.
수명은 상온 20℃·무가압에서 순수를 연속 이송해 균열이 생길 때까지를 잰 값입니다. 회전수가 낮고 액성이 순할수록 길어지며, 정량 정밀도를 유지하려면 주기적으로 교체합니다.
자료 출처 — Runze Fluid 제품 페이지
유체 이송: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 리드플루이드 펌프헤드 · 연동펌프 실리콘 튜브 · PHARMED BPT 튜브 · 견적·기술 문의 · YZ1515X · YZ2515X 펌프헤드 · 산업용 연동펌프 BJ30 · SN15 헤드 제조사 소개 영상
차이SN15와 YZ1515X는 뭐가 다른가요?
SN 계열은 PC 투명 하우징이라 튜브 안 흐름을 눈으로 볼 수 있고 압력 정격이 2 bar입니다. YZ 계열은 ABS 하우징에 3 bar까지 견디고 같은 튜브에서 유량이 조금 더 나옵니다.
튜브어떤 튜브 번호를 쓰나요?
SN15는 #14 · #16 · #25 · #17, SN25는 #15입니다. 내경 1.6~8.0 mm, 두께 1.6~2.5 mm 범위입니다.
롤러3롤러와 6롤러 중 어느 쪽인가요?
대유량이 필요하면 3롤러, 맥동 없이 정밀하게 보내야 하면 6롤러입니다. 25#·17# 굵은 튜브는 3롤러만 지원합니다.
모터모터가 포함되나요?
헤드 단품입니다. 스텝모터·DC모터·AC모터 어느 쪽에나 물릴 수 있습니다.
압력압력은 얼마까지 되나요?
최대 2 bar(30 psi)입니다.
설치크기와 고정 방법은?
77.1 × 72.5 × 76 mm, 282 g(3롤러) / 332 g(6롤러)이고 4×4.5 마운팅 홀로 고정합니다.
