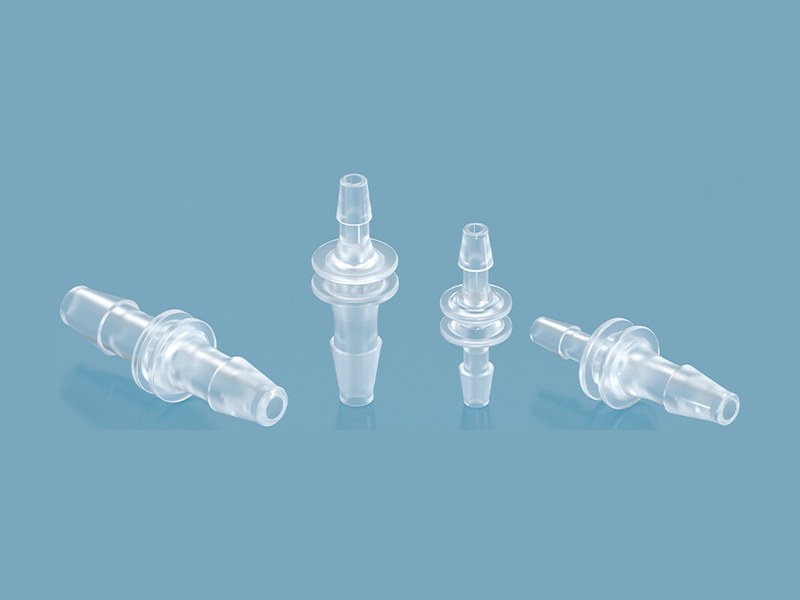

Runze Fluid Barbed Union
동경 9규격 + 이경 12규격 · 의료등급 PP · 저압 배관

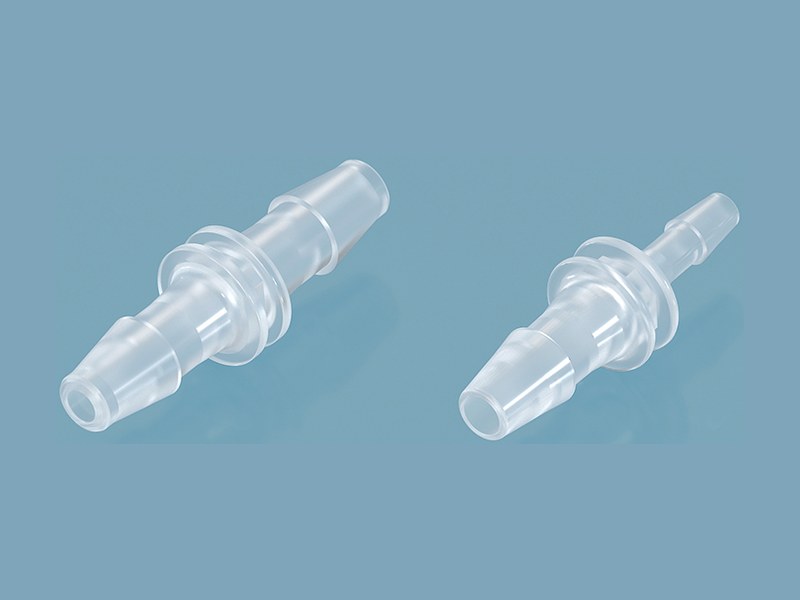

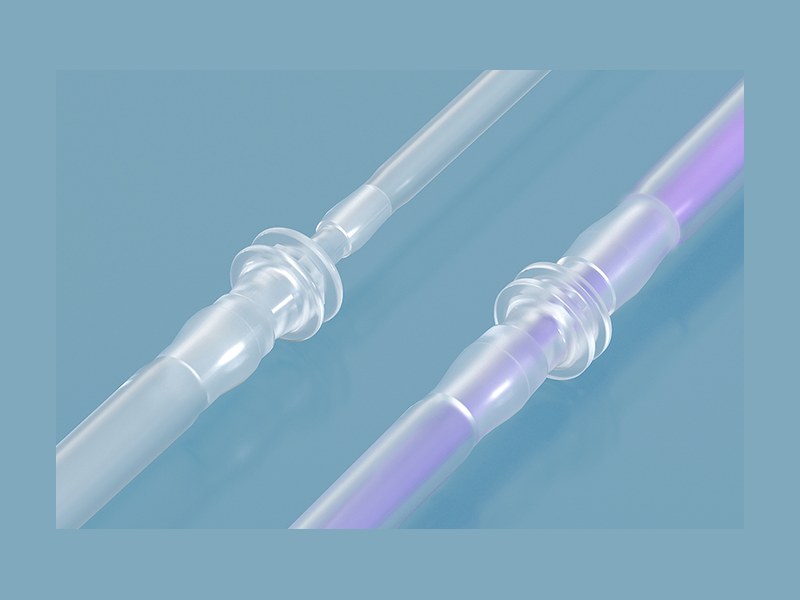

바브 유니온은 연질 튜브 둘을 직선으로 잇는 커넥터로, 같은 굵기를 잇는 동경형과 굵기가 다른 튜브를 잇는 이경형이 있습니다.
바브 유니온은 연질 튜브 둘을 직선으로 잇는 커넥터로, 같은 굵기를 잇는 동경형과 굵기가 다른 튜브를 잇는 이경형이 있습니다.
| 재질 (Material) | 의료등급 폴리프로필렌 (PP, Medical Grade) |
|---|---|
| 색상 (Color) | 내추럴 PP (Natural PP) |
| 나사 규격 (Thread) | 해당 없음 — 바브(미늘) 접속 |
| 구성 (Assembly) | 일체형 1피스 |
| 용도 (Function) | 연질 튜브 연결 |
| 형식 (Type) | 동경 유니온 (DI) · 이경 유니온 (BI) |
| 규격 범위 (Size range) | 1/16″ ~ 1/2″ |
| 대응 튜브 내경 | 1.0 ~ 12.7 mm |

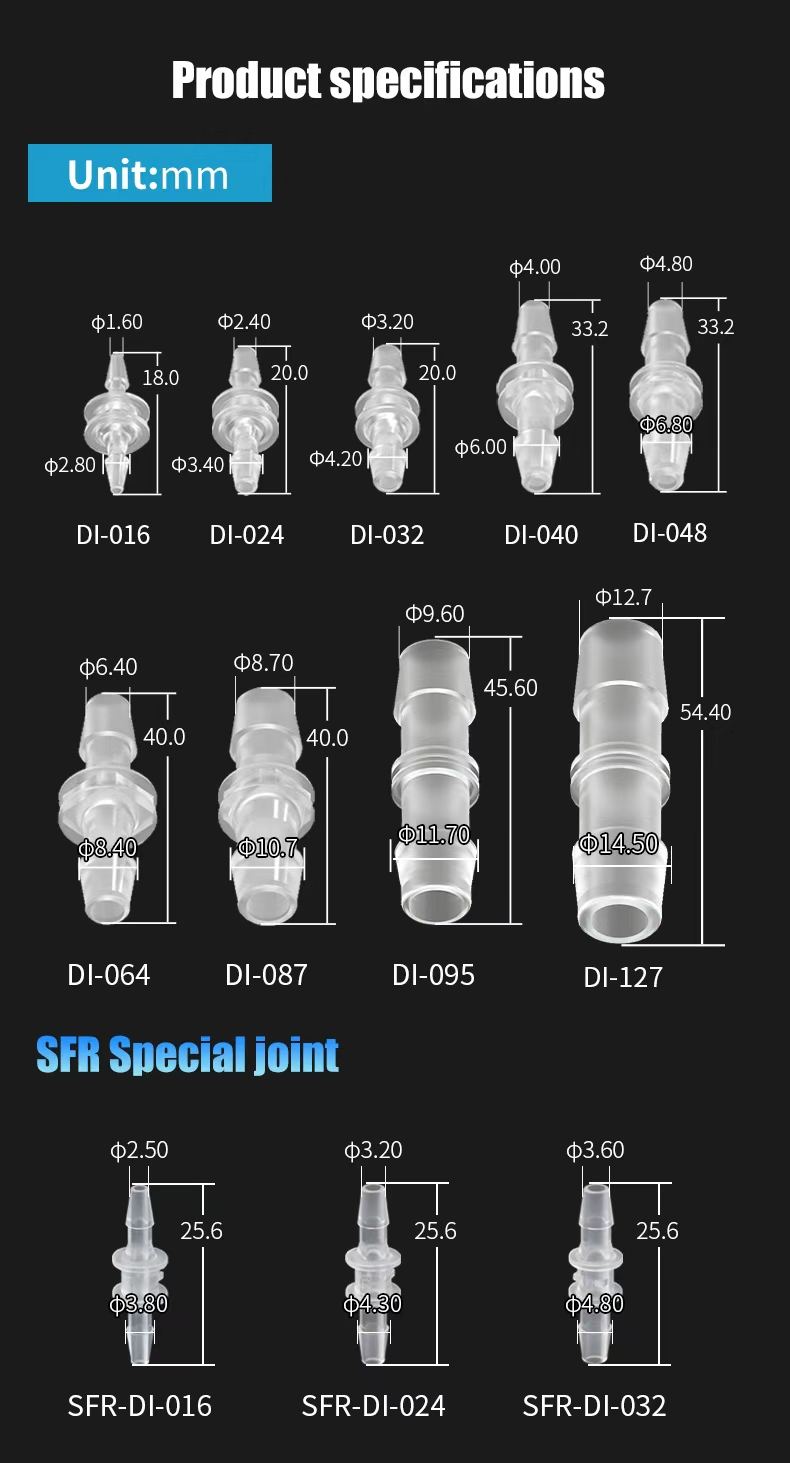

| 모델 번호 (Model No.) | 미터/인치 사이즈 | 바브 끝단 (mm) | 연질 튜브 내경 (mm) |
|---|---|---|---|
| DI-016 | 1.6-1/16" | Ø1.6 | 1.0-1.6 |
| DI-024 | 2.4-3/32" | Ø2.4 | 1.6-2.4 |
| DI-032 | 3.2-1/8" | Ø3.2 | 2.4-3.2 |
| DI-040 | 4.0-5/32" | Ø4.0 | 3.2-4.0 |
| DI-048 | 4.8-3/16" | Ø4.8 | 4.0-4.8 |
| DI-064 | 6.4-1/4" | Ø6.4 | 4.8-6.4 |
| DI-087 | 8.7-11/32" | Ø8.7 | 6.4-8.7 |
| DI-095 | 9.5-3/8" | Ø9.5 | 8.7-9.5 |
| DI-127 | 12.7-1/2" | Ø12.7 | 9.5-12.7 |

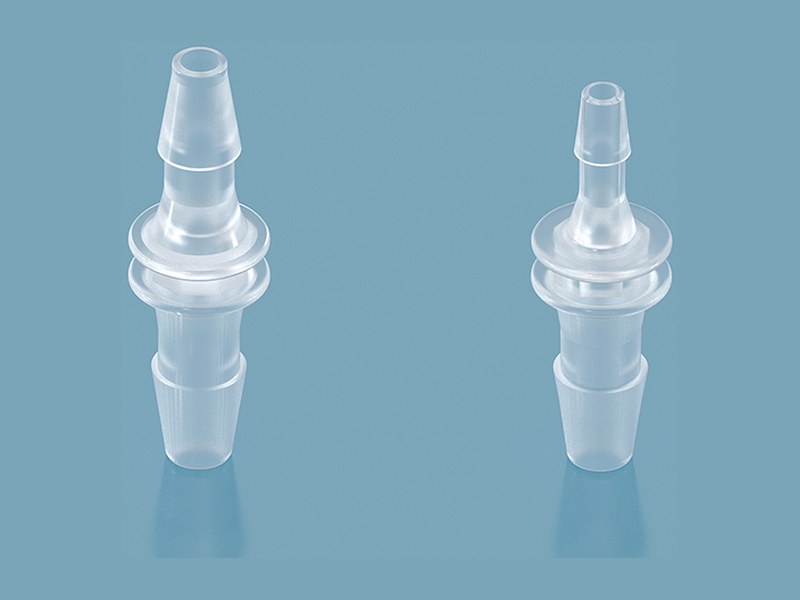

이경 유니온(BI)은 재질 모두 의료등급 PP · 내추럴 PP 입니다.

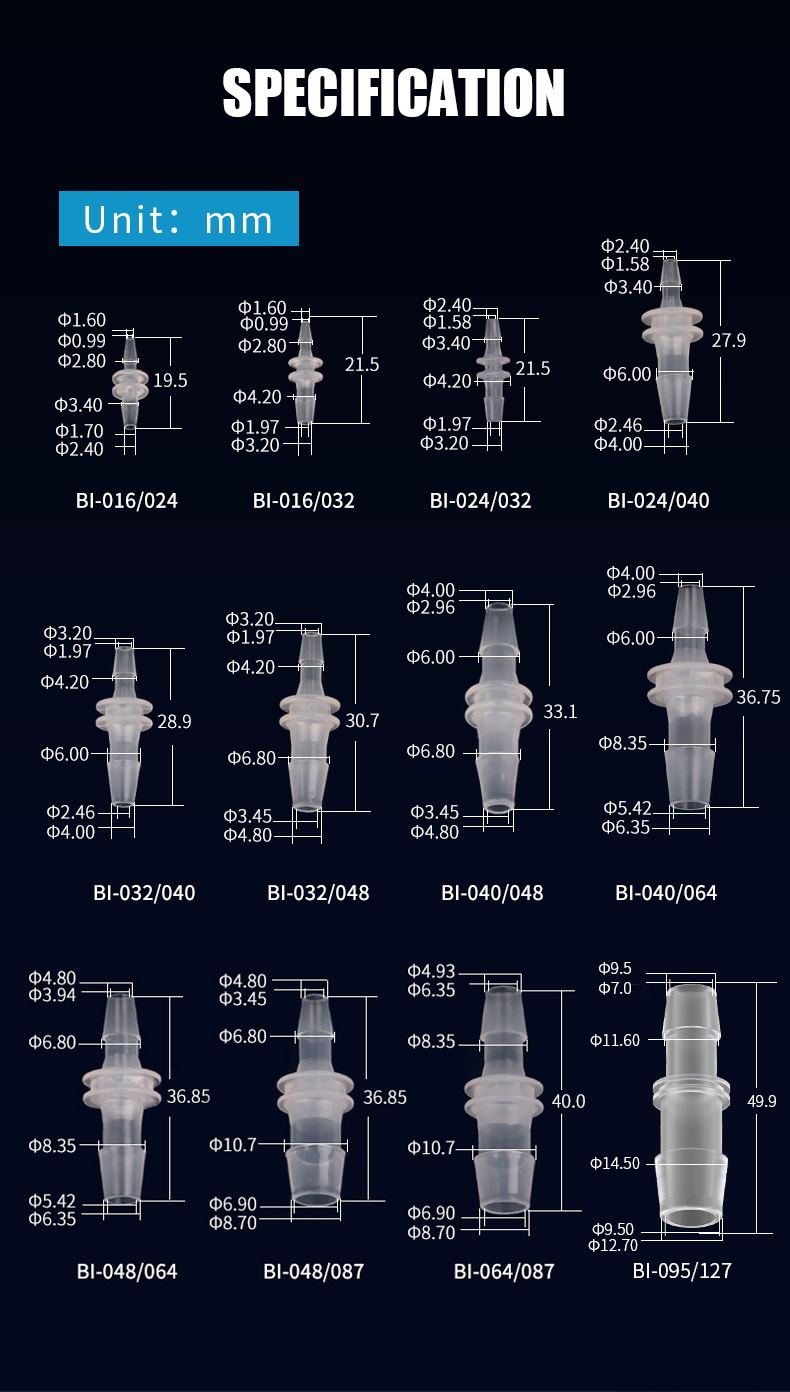

| 모델 번호 (Model No.) | 인치 사이즈 | 미터 사이즈 | 바브 끝단 (mm) | 연질 튜브 내경 (mm) |
|---|---|---|---|---|
| BI-016/024 | 1/16×3/32 | 1.6×2.4 | Ø1.6×2.4 | (1.0-1.6) × (1.6-2.4) |
| BI-016/032 | 1/16×1/8 | 1.6×3.2 | Ø1.6×3.2 | (1.0-1.6) × (2.4-3.2) |
| BI-024/032 | 3/32×1/8 | 2.4×3.2 | Ø2.4×3.2 | (1.6-2.4) × (2.4-3.2) |
| BI-024/040 | 3/32×5/32 | 2.4×4.0 | Ø2.4×4.0 | (1.6-2.4) × (3.2-4.0) |
| BI-032/040 | 1/8×5/32 | 3.2×4.0 | Ø3.2×4.0 | (2.4-3.2) × (3.2-4.0) |
| BI-032/048 | 1/8×3/16 | 3.2×4.8 | Ø3.2×4.8 | (2.4-3.2) × (4.0-4.8) |
| BI-040/048 | 5/32×3/16 | 4.0×4.8 | Ø4.0×4.8 | (3.2-4.0) × (4.0-4.8) |
| BI-040/064 | 5/32×1/4 | 4.0×6.4 | Ø4.0×6.35 | (3.2-4.0) × (4.8-6.4) |
| BI-048/064 | 3/16×1/4 | 4.8×6.4 | Ø4.8×6.35 | (4.0-4.8) × (4.8-6.4) |
| BI-048/087 | 3/16×11/32 | 4.8×8.7 | Ø4.8×8.7 | (4.0-4.8) × (6.4-8.7) |
| BI-064/087 | 1/4×11/32 | 6.4×8.7 | Ø6.35×8.7 | (4.8-6.4) × (6.4-8.7) |
| BI-095/127 | 3/8×1/2 | 9.5×12.7 | Ø10.35×12.8 | (8.75-9.5) × (9.5-12.7) |
자료 출처 — Runze Fluid 제품 페이지
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 바브 엘보 커넥터 · 바브 T 커넥터
선택굵기가 다른 튜브를 이을 수 있나요?
이경 유니온(BI)을 쓰면 어댑터 없이 직접 잇습니다.
규격어떤 규격이 있나요?

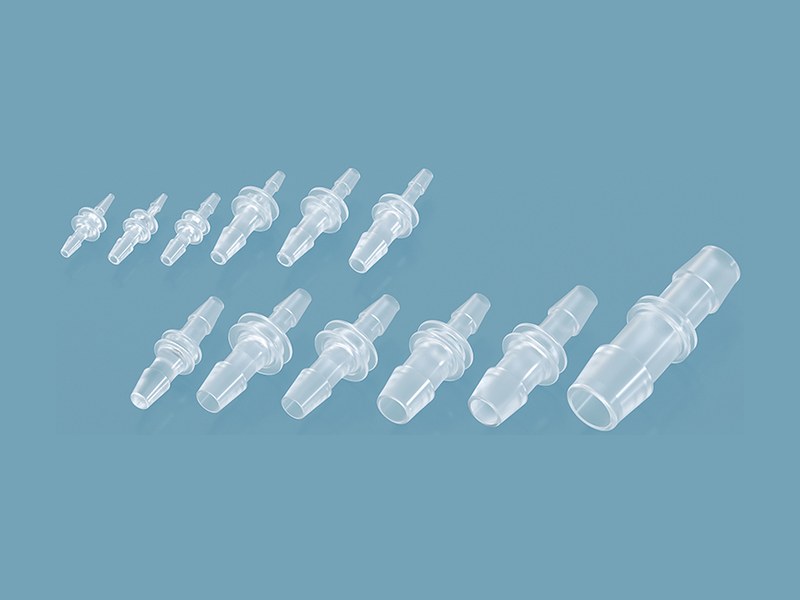

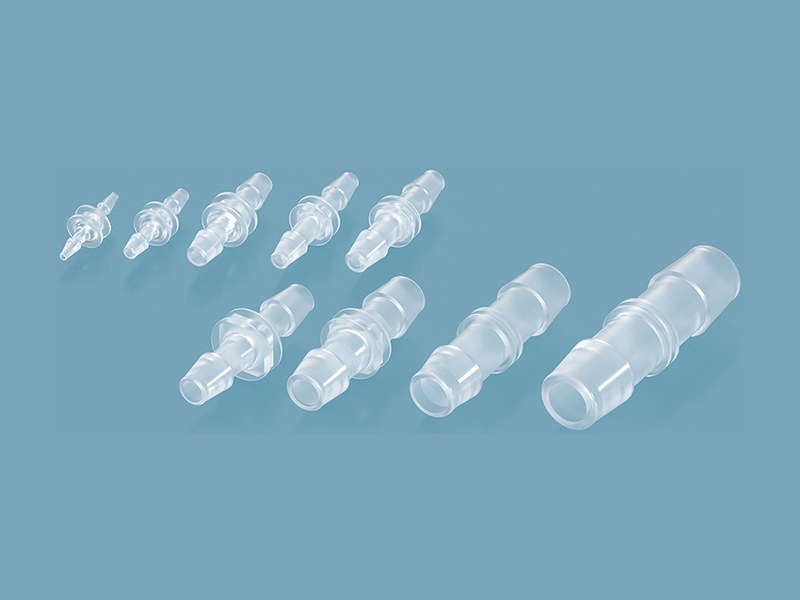

동경형은 1/16″부터 1/2″까지 9규격입니다.
압력고압에 써도 되나요?
저압 배관용입니다. 고압 유로에는 나사식 피팅을 쓰십시오.
