바브 엘보 커넥터

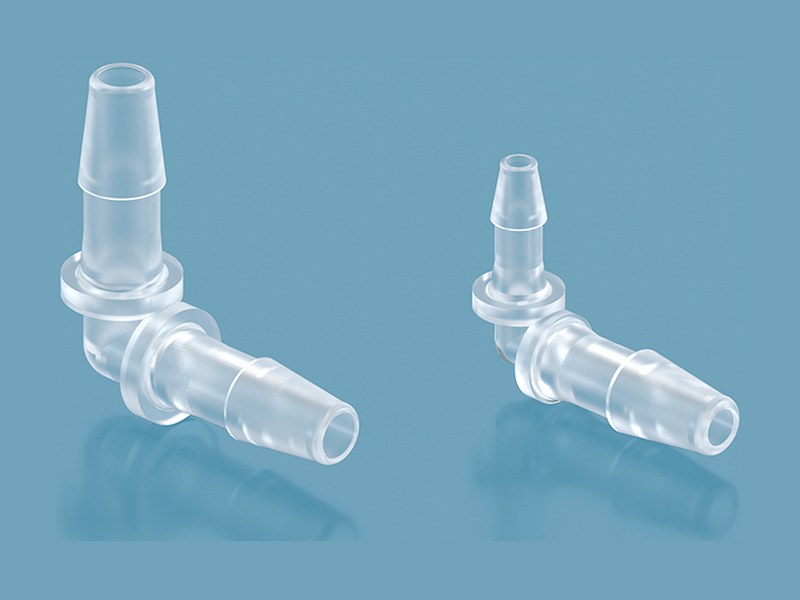

Runze Fluid Barbed Elbow Connectors
90° 방향 전환 · 동경 9규격 + 이경 14규격 · 의료등급 PP
바브 엘보 커넥터는 유로 방향을 90°로 바꿀 때 쓰는 식품등급 PP 커넥터로, 같은 굵기를 잇는 동경형과 굵기가 다른 튜브를 잇는 이경형이 있습니다.
바브 엘보 커넥터는 유로 방향을 90°로 바꿀 때 쓰는 식품등급 PP 커넥터로, 같은 굵기를 잇는 동경형과 굵기가 다른 튜브를 잇는 이경형이 있습니다.
| 재질 (Material) | 의료등급 폴리프로필렌 (PP, Medical Grade) |
|---|---|
| 색상 (Color) | 내추럴 PP (Natural PP) |
| 나사 규격 (Thread) | 해당 없음 — 바브(미늘) 접속 |
| 구성 (Assembly) | 일체형 1피스 |
| 용도 (Function) | 연질 튜브 연결 |
| 형식 (Type) | 동경 (LD) · 이경 (LB) |
| 방향 (Direction) | 90° 엘보 |
| 대응 튜브 내경 | 1.0 ~ 12.7 mm |

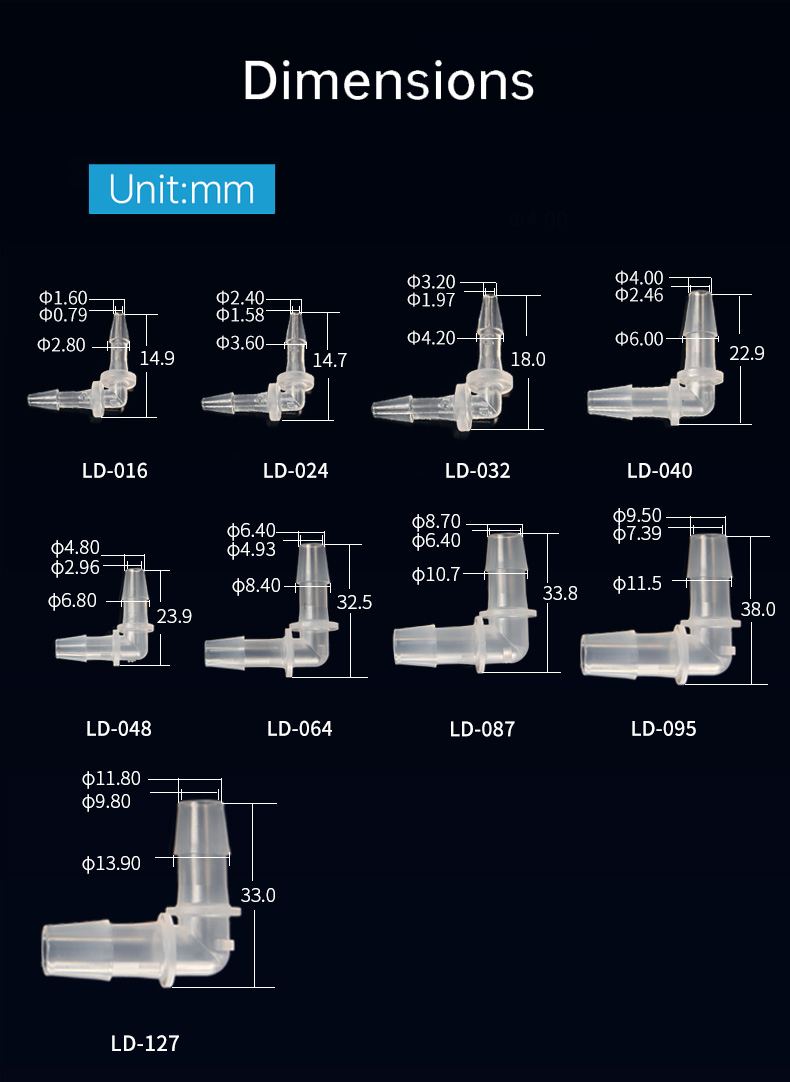

| 모델 번호 (Model No.) | 미터/인치 사이즈 | 재질 (Material) | 색상 (Color) | 바브 끝단 (mm) | 연질 튜브 내경 (mm) |
|---|---|---|---|---|---|
| LD-016 | 1.6-1/16" | PP (Medical Grade) | Natural PP | ∅1.60 | 1.0-1.6 |
| LD-024 | 2.4-3/32" | ∅2.40 | 1.6-2.4 | ||
| LD-032 | 3.2-1/8" | ∅3.20 | 2.4-3.2 | ||
| LD-040 | 4.0-5/32" | ∅4.00 | 3.2-4.0 | ||
| LD-048 | 4.8-3/16" | ∅4.80 | 4.0-4.8 | ||
| LD-064 | 6.4-1/4" | ∅6.40 | 4.8-6.4 | ||
| LD-087 | 8.7-11/32" | ∅8.70 | 6.4-8.7 | ||
| LD-095 | 9.5-3/8" | ∅9.50 | 8.7-9.5 | ||
| LD-127 | 12.7-1/2" | ∅12.7 | 9.5-12.7 |

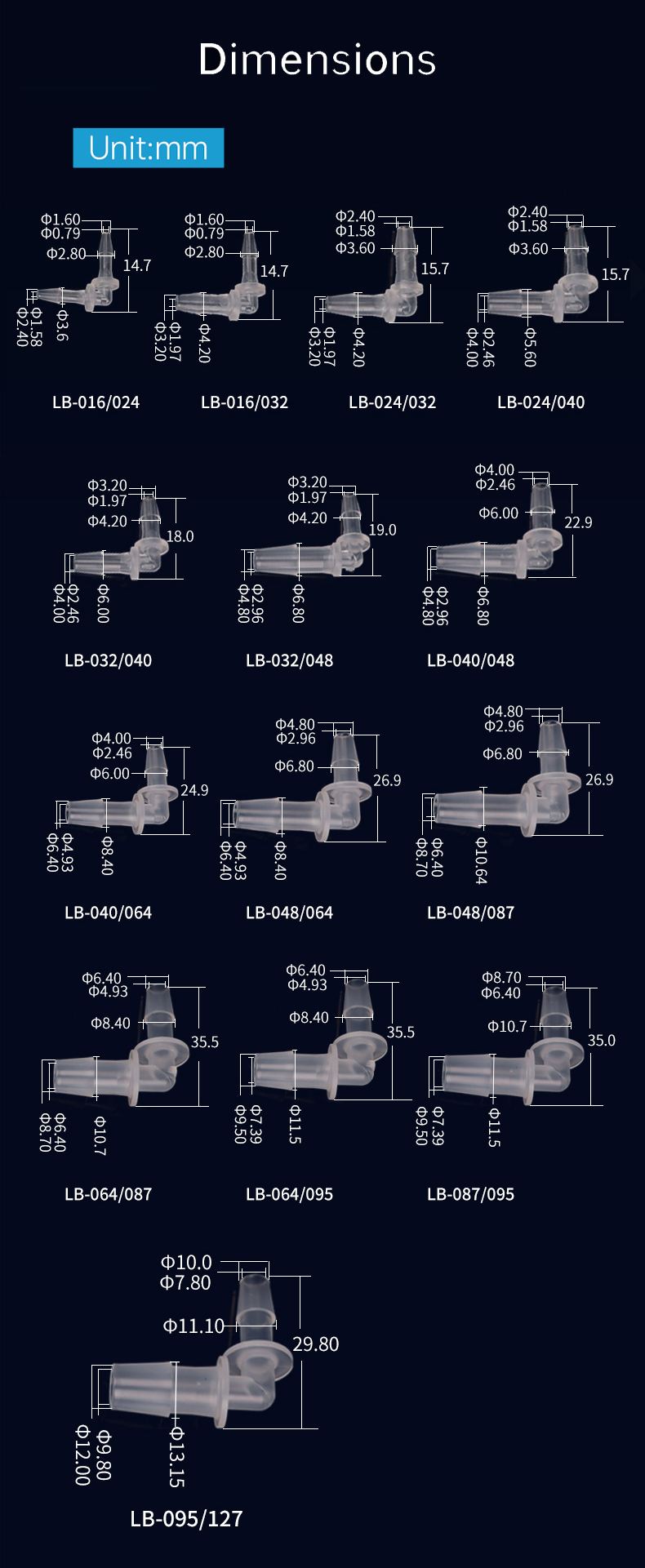

| 모델 번호 (Model No.) | 인치 사이즈 | 미터 사이즈 (Metric) | 재질 (Material) | 색상 (Color) | 바브 끝단 (mm) | 연질 튜브 내경 (mm) |
|---|---|---|---|---|---|---|
| LB-016/024 | 1/16*3/32 | 1.6*2.4 | PP (Medical Grade) | Natural PP | ∅1.6*2.4 | (1.0-1.6)*(1.6-2.4) |
| LB-016/032 | 1/16*1/8 | 1.6*3.2 | ∅1.6*3.2 | (1.0-1.6)*(2.4-3.2) | ||
| LB-024/032 | 3/32*1/8 | 2.4*3.2 | ∅2.4*3.2 | (1.6-2.4)*(2.4-3.2) | ||
| LB-024/040 | 3/32*5/32 | 2.4*4.0 | ∅2.4*4.0 | (1.6-2.4)*(3.2-4.0) | ||
| LB-032/040 | 1/8*5/32 | 3.2*4.0 | ∅3.2*4.0 | (2.4-3.2)*(3.2-4.0) | ||
| LB-032/048 | 1/8*3/16 | 3.2*4.8 | ∅3.2*4.8 | (2.4-3.2)*(4.0-4.8) | ||
| LB-040/048 | 5/32*3/16 | 4.0*4.8 | ∅4.0*4.8 | (3.2-4.0)*(4.0-4.8) | ||
| LB-040/064 | 5/32*1/4 | 4.0*6.4 | ∅4.0*6.4 | (3.2-4.0)*(4.8-6.4) | ||
| LB-048/064 | 3/16*1/4 | 4.8*6.4 | ∅4.8*6.4 | (4.0-4.8)*(4.8-6.4) | ||
| LB-048/087 | 3/16*11/32 | 4.8*8.7 | ∅4.8*8.7 | (4.0-4.8)*(6.4-8.7) | ||
| LB-064/087 | 1/4*11/32 | 6.4*8.7 | ∅6.4*8.7 | (4.8-6.4)*(6.4-8.7) | ||
| LB-064/095 | 1/4*3/8 | 6.4*9.5 | ∅6.4*9.5 | (4.8-6.4)*(8.7-9.5) | ||
| LB-087/095 | 11/32*3/8 | 8.7*9.5 | ∅8.7*9.5 | (6.4-8.7)*(8.7-9.5) | ||
| LB-095/127 | 3/8"*1/2" | 9.5*12.7 | ∅9.5*12.7 | (8.7-9.5)*(9.5-12.7) |
자료 출처 — Runze Fluid 제품 페이지
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 바브 T 커넥터 · 바브 유니온
선택동경형과 이경형은 무엇이 다른가요?
동경형(LD)은 같은 굵기 튜브 둘을 잇고, 이경형(LB)은 굵기가 다른 두 튜브를 어댑터 없이 직접 잇습니다.
용도어디에 쓰나요?

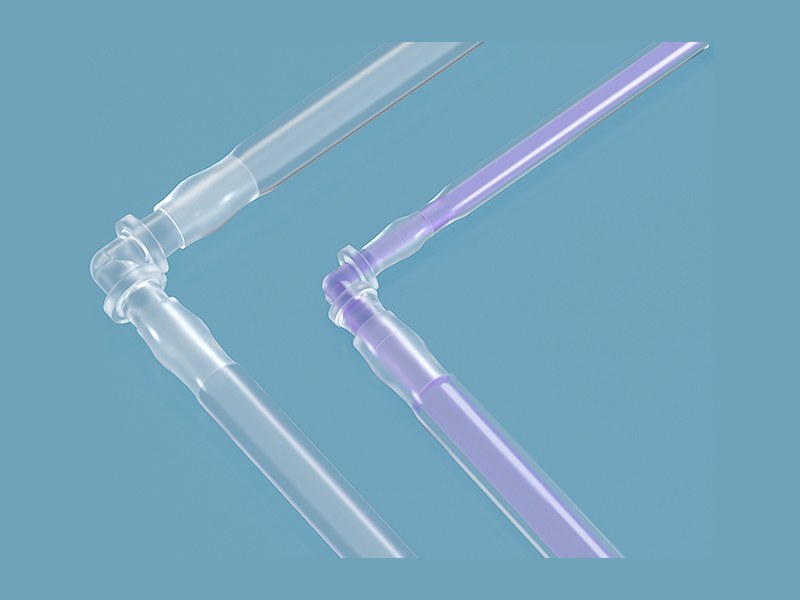

유로 방향을 90°로 바꿔야 할 때 씁니다.
규격몇 종이나 되나요?
동경형 9규격, 이경형 14규격으로 모두 23종입니다.
