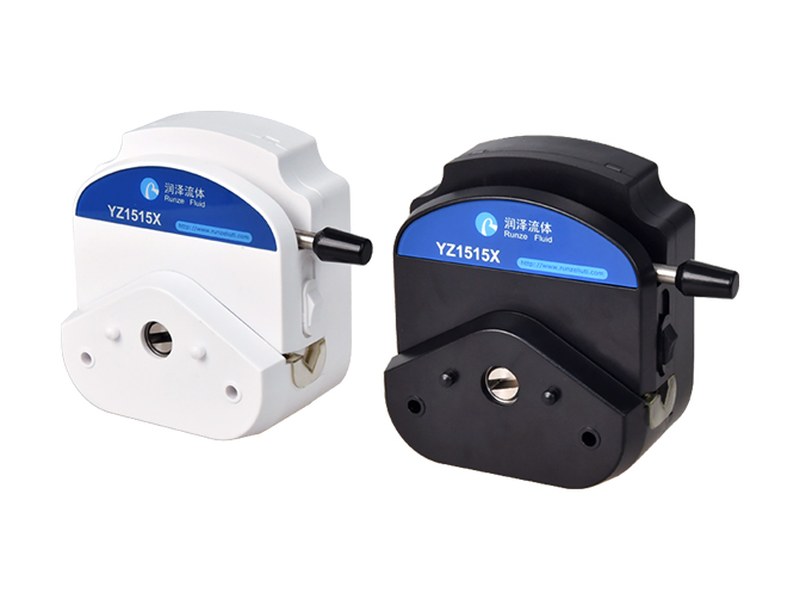

YZ1515X / YZ2515X는 뚜껑을 젖혀 튜브를 갈아 끼우는 플립탑 정량 연동펌프 헤드로, 스테인리스 3롤러 또는 6롤러를 골라 스텝·DC·AC 어느 모터에나 물려 씁니다.
| 유량 범위 (Flow rate) | 0 ~ 1700 mL/min |
|---|---|
| 모델 (Model No.) | YZ1515X-3B / 3H / 6B / 6H · YZ2515X-3B / 3H / 6B / 6H |
| 롤러 (Pump roller) | 스테인리스 3롤러 / 6롤러 |
| 헤드 재질 (Pump head) | ABS 엔지니어링 플라스틱 |

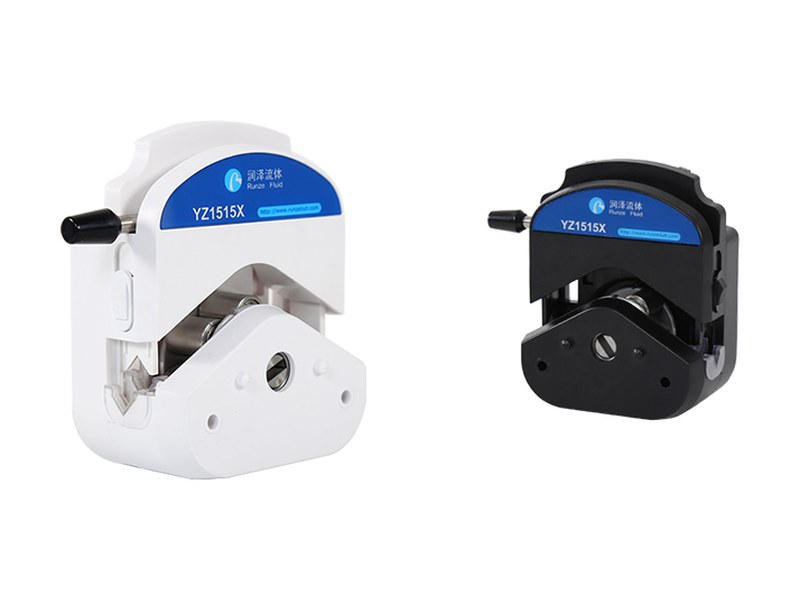

| 헤드 색상 (Pump color) | 흰색 / 검정 |
| 퀵 튜브 (Fast tubing) | 지원 (플립탑) |
| 호환 모터 (Motor) | 스텝모터 · DC모터 · AC모터 |
| 회전수 (Motor speed) | 0 ~ 400 rpm |
| 튜브 규격 (Tubing size) | ID 1.6-8.0 mm · WT 1.6-2.5 mm · OD ≤11.4 mm |
| 튜브 수명 (Tubing life) | 실리콘 ≥200 h · BPT 고무 ≥1000 h |
| 압력 정격 (Pressure) | 최대 3 bar (0.3 MPa) |
| 사용 환경 (Environment) | 0-40℃ · 상대습도 80% 미만 · 비결로 |
| 소음 (Max noise) | 65 dB |
| 흡입 · 양정 (Suction · Head) | 흡입 5 m · 양정 8 m |

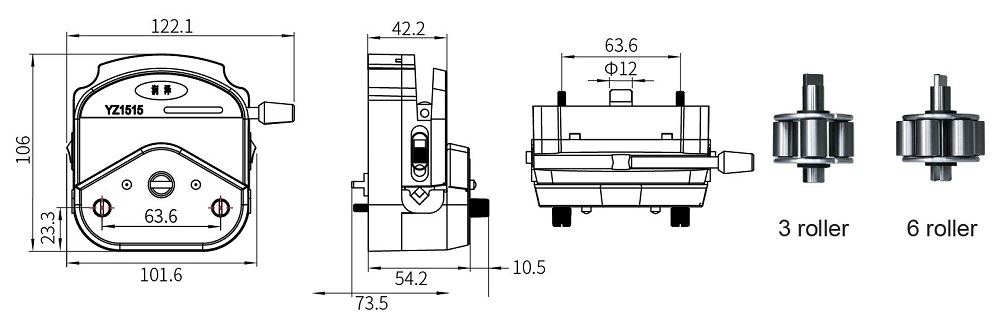

| 치수 L×W×H (Dimension) | 122.1 × 106 × 73.5 mm |
| 순중량 (Net weight) | 373 g (3롤러) · 433 g (6롤러) |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
| 모델 번호 | 제품명 | 주요 사양 |
|---|---|---|
| YZ1515X-3B | White Pump Head, ABS Housing 3 304 stainless steel Rollers YZ1515X-3B Peristaltic Pump Head | 상세 참조 |
| YZ1515X-3H | Black Pump Head, ABS Housing 3 304 stainless steel Rollers YZ1515X-3H Peristaltic Pump Head | 상세 참조 |
| YZ2515X-3B | White Pump Head, ABS Housing 3 304 stainless steel Rollers YZ2515X-3B Peristaltic Pump Head | 상세 참조 |
| YZ2515X-3H | Black Pump Head, ABS Housing 3 304 stainless steel Rollers YZ2515X-3H Peristaltic Pump Head | 상세 참조 |
| YZ1515X-6B | White Pump Head, ABS Housing 6 304 stainless steel Rollers YZ1515X-6B Peristaltic Pump Head | 상세 참조 |
| YZ1515X-6H | Black Pump Head, ABS Housing 6 304 stainless steel Rollers YZ1515X-6H Peristaltic Pump Head | 상세 참조 |
| YZ2515X-6B | White Pump Head, ABS Housing 6 304 stainless steel Rollers YZ2515X-6B Peristaltic Pump Head | 상세 참조 |
| YZ2515X-6H | Black Pump Head, ABS Housing 6 304 stainless steel Rollers YZ2515X-6H Peristaltic Pump Head | 상세 참조 |
| BJ30-YZ1515X-3B-GDD | BJ30-YZ1515X-3B-GDD BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| BJ30-YZ1515X-3H-GDD | BJ30-YZ1515X-3H-GDD BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| BJ30-YZ2515X-3B-GDD | BJ30-YZ2515X-3B-GDD BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| BJ30-YZ2515X-3H-GDD | BJ30-YZ2515X-3H-GDD BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| BJ30-YZ1515X-6B-GDD | BJ30-YZ1515X-6B-GDD BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| BJ30-YZ1515X-6H-GDD | BJ30-YZ1515X-6H-GDD BJ30 Stepper Motor Peristaltic Pump | 시리즈 BJ30 Series |
| LM40A-YZ1515X-3B | LM40A-YZ1515X-3B LM40 Series Box-type Peristaltic Pump | 시리즈 LM40 Series / 전원 35W |
| LM40A-YZ1515X-3H | LM40A-YZ1515X-3H LM40 Series Box-type Peristaltic Pump | 시리즈 LM40 Series / 전원 35W |
| LM40A-YZ2515X-3B | LM40A-YZ2515X-3B LM40 Series Box-type Peristaltic Pump | 시리즈 LM40 Series / 전원 35W |
| LM40A-YZ2515X-3H | LM40A-YZ2515X-3H LM40 Series Box-type Peristaltic Pump | 시리즈 LM40 Series / 전원 35W |
| LM40A-YZ1515X-6B | LM40A-YZ1515X-6B LM40 Series Box-type Peristaltic Pump | 시리즈 LM40 Series / 전원 35W |
| LM40A-YZ1515X-6H | LM40A-YZ1515X-6H LM40 Series Box-type Peristaltic Pump | 시리즈 LM40 Series / 전원 35W |
| LM60A-YZ2515X-3B | LM60A-YZ2515X-3B LM60 Series Box-type Peristaltic Pump | 시리즈 LM60 Series / 전원 35W |
| LM60A-YZ1515X-3B | LM60A-YZ1515X-3B LM60 Series Box-type Peristaltic Pump | 시리즈 LM60 Series / 전원 35W |
| LM60A-YZ1515X-3H | LM60A-YZ1515X-3H LM60 Series Box-type Peristaltic Pump | 시리즈 LM60 Series / 전원 35W |
| LM60A-YZ1515X-6B | LM60A-YZ1515X-6B LM60 Series Box-type Peristaltic Pump | 시리즈 LM60 Series / 전원 35W |
| LM60A-YZ1515X-6H | LM60A-YZ1515X-6H LM60 Series Box-type Peristaltic Pump | 시리즈 LM60 Series / 전원 35W |
| 튜브 | YZ1515X 3롤러 | YZ1515X 6롤러 | SN15 3롤러 | SN15 6롤러 |
|---|---|---|---|---|
| 14# (1.6×1.6) | 1.1 - 116.5 | 0.8 - 92.1 | 1.1 - 87.4 | 0.8 - 59.5 |
| 16# (3.2×1.6) | 4.0 - 421.3 | 3.0 - 334.8 | 4.3 - 358.3 | 3.2 - 220.8 |
| 25# (4.8×1.6) | 9.1 - 920.2 | − | 10.1 - 735.1 | − |
| 17# (6.4×1.6) | 15.6 - 1394.2 | − | 13.2 - 1171.3 | − |
| 18# (8.0×1.6) | 20.1 - 1627.2 | − | − | − |
상온 상압에서 순수를 이송해 잰 값이며 매질과 사용 환경에 따라 실제 유량은 달라집니다.
YZ1515X 와 YZ2515X 뒤에 붙는 3 / 6 은 롤러 수, B / H 는 헤드 구성 구분입니다. 예를 들어 YZ1515X-6H 는 6롤러 구성입니다.
자료 출처 — Runze Fluid 제품 페이지
유체 이송: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 리드플루이드 펌프헤드 · 연동펌프 실리콘 튜브 · PHARMED BPT 튜브 · 견적·기술 문의 · 산업용 연동펌프 BJ30 · 호스펌프 헤드 SN15 · SN25 · YZ1515X · YZ2515X 헤드 자료 (제조사 PDF) · YZ 헤드 제조사 소개 영상

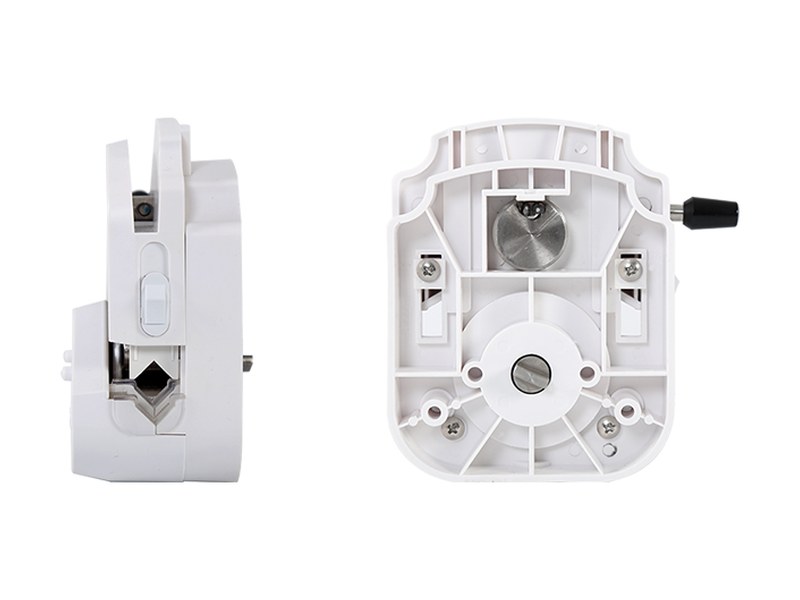

구조플립탑 구조가 뭔가요?
헤드 뚜껑을 위로 젖혀 여는 구조입니다. 공구 없이 튜브를 빠르게 갈아 끼울 수 있습니다.
모터모터가 포함되나요?
펌프헤드 단품입니다. 스텝모터·DC모터·AC모터 어느 쪽에나 물릴 수 있고, 모터가 붙은 완제품이 필요하면 BJ30 구성을 봅니다.
롤러3롤러와 6롤러 차이는?
3롤러가 유량이 크고 6롤러가 맥동이 작습니다. 25#·17#·18# 굵은 튜브는 3롤러 구성만 지원합니다.
유량유량은 얼마까지 나오나요?
0~1700 mL/min입니다. 18# 튜브(8.0×1.6 mm) 3롤러에서 20.1~1627.2 mL/min이 나옵니다.
튜브어떤 튜브를 쓰나요?
내경 1.6~8.0 mm, 두께 1.6~2.5 mm, 외경 11.4 mm 이하입니다. 14#·16#·25#·17#·18# 규격을 씁니다.
압력압력은 얼마까지 되나요?
최대 3 bar(0.3 MPa)입니다.
중량헤드 무게는?
3롤러 373 g, 6롤러 433 g입니다. 치수는 122.1 × 106 × 73.5 mm입니다.
