미니어처 연동펌프 헤드 RZ1030-4

특징

• 롤러 POM 4롤러, 헤드 ABS 엔지니어링 플라스틱 — 검정색
• 퀵 튜브 장착(Fast tubing) — 공구 없이 튜브를 갈아 끼웁니다
• 스텝모터 · DC모터 어느 쪽에도 물릴 수 있고 회전수 0-500 rpm 입니다
• 유량 0 ~ 170 mL/min, 튜브 ID 0.64-3.0 mm · 두께 0.8-1.0 mm · 외경 5 mm 이하
• 압력 정격 최대 2 bar(30 psi), 흡입 양정 5 m · 토출 양정 8 m
• 치수 57 × 65 × 23 mm, 58 g — 4-M3 마운팅 홀
• 습부는 튜브 내면뿐이라 강산·강염기·유기용매·입자 포함 액체 도 튜브만 맞으면 이송합니다

사양

제품가격이 국제 배송료(70,000원)보다 낮은 규격이 있습니다. 배송료는 주문당 1회이므로 다른 품목과 합산 주문하시면 부담이 크게 줄어듭니다.

모델별 사양 (Model)

적용 연동펌프 튜브 (Peristaltic tubing)

튜브 수명은 상온 20℃·무가압 조건에서 순수를 연속 이송해 균열이 생길 때까지를 잰 값입니다. 매질·회전수·사용 환경에 따라 달라지며 회전수가 낮고 액성이 순할수록 길어집니다. 정량 정밀도를 유지하려면 튜브를 주기적으로 교체합니다.

연동펌프의 작동 원리

미니 연동펌프는 저압 펌프로 일반 사용 압력이 0.7 MPa를 넘지 않습니다(대형 호스펌프는 1 MPa 이상). 롤러가 탄성 튜브를 번갈아 누르고 놓으면 튜브 안에 음압이 생기면서 액체가 밀려 나갑니다. 손가락 두 개로 호스를 집어 훑는 것과 같은 동작입니다. 입자가 든 액체는 물론 강산·강염기·강한 유기용매도 튜브 재질만 맞으면 이송할 수 있습니다.

연동펌프의 장점

1. 무오염 — 액체가 튜브 내면에만 닿고 펌프 본체에는 닿지 않습니다
2. 정밀도 — 반복 정밀도와 안정도가 높습니다
3. 낮은 전단력 — 전단에 민감한 액체와 부식성 액체 이송에 적합합니다
4. 기밀성 — 자흡력이 좋고 공회전이 가능하며 역류를 막습니다
5. 간단한 유지보수 — 밸브와 실링이 없습니다
6. 낮은 가격 — 헤드 디스크를 플라스틱으로 만들어 원가를 낮췄습니다

유지보수 · 주의 사항

연동펌프는 드라이버 · 펌프헤드 · 튜브 세 부분으로 나뉩니다. 이 중 튜브가 소모품 이라 주기적으로 갈아야 하고, 드라이버와 펌프헤드는 무보수 부품이라 건조하게 유지하고 청소만 하면 됩니다.

펌프헤드가 상하는 경우는 대체로 세 가지입니다. 첫째 설계 회전수를 넘겨 돌린 경우, 둘째 높은 곳에서 떨어뜨려 헤드가 변형·파손된 경우, 셋째 튜브가 새서 액체가 롤러와 주축 베어링으로 들어가 베어링을 망가뜨린 경우입니다.

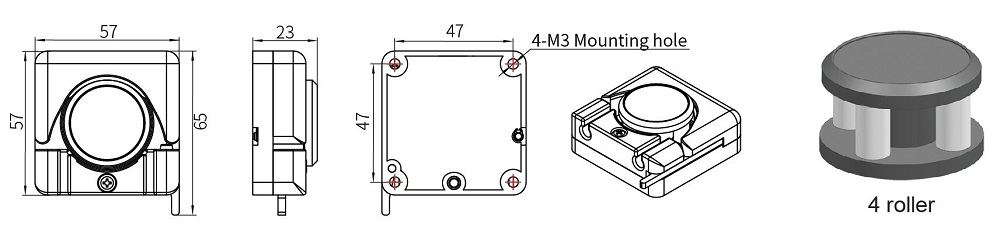

외형 치수 (Dimension, unit: mm)

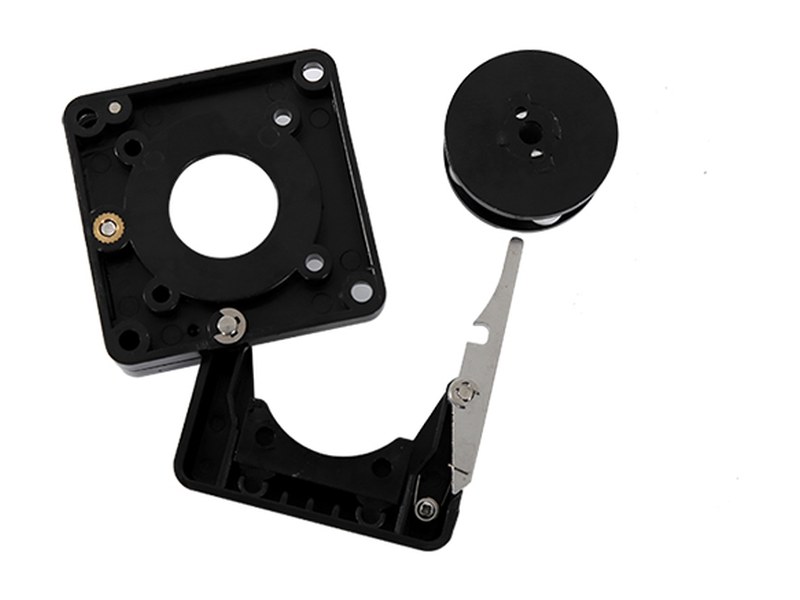

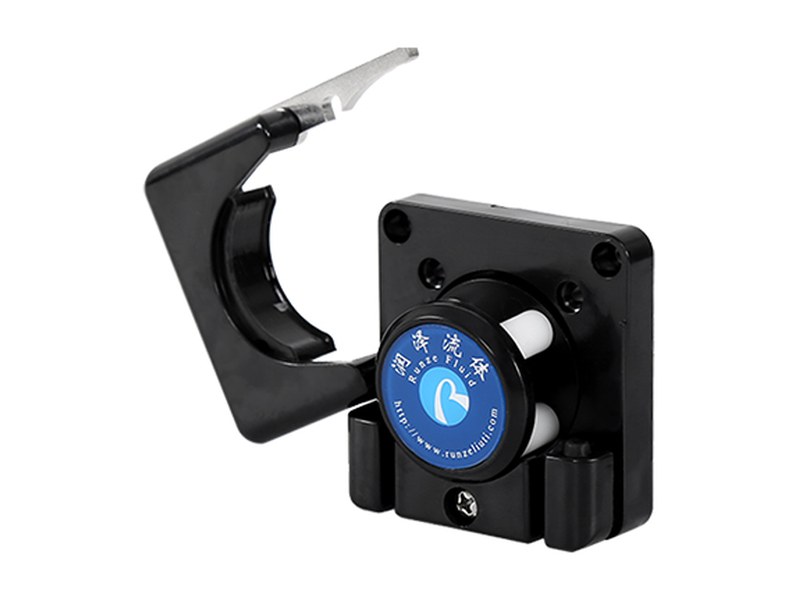

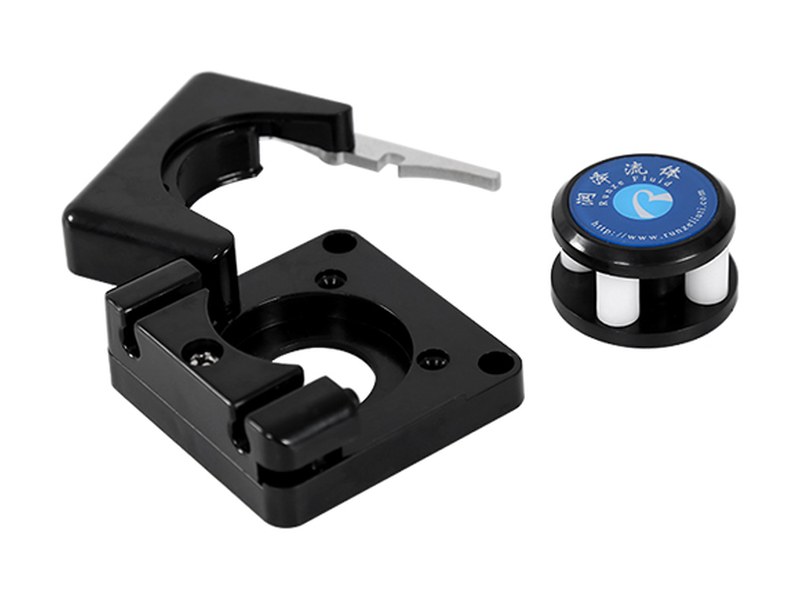

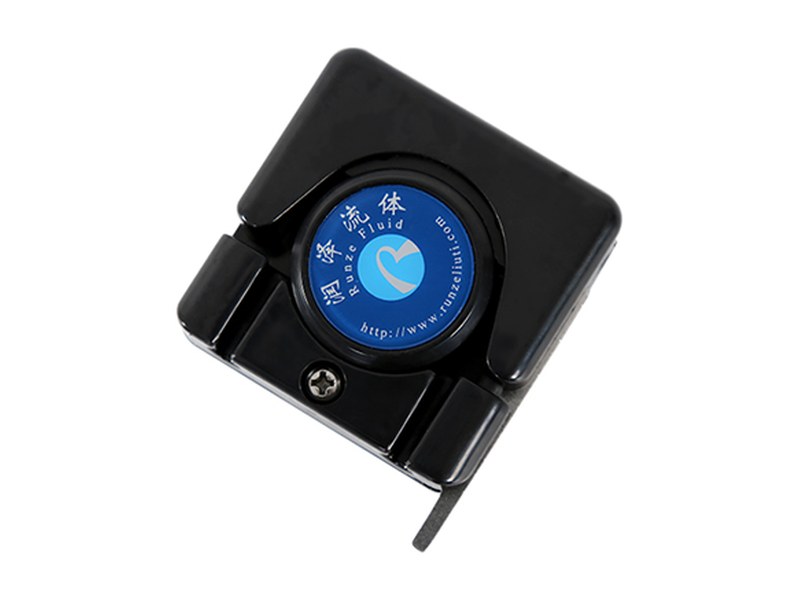

제품 사진 (Product)

자료 출처 — Runze Fluid 제품 페이지
