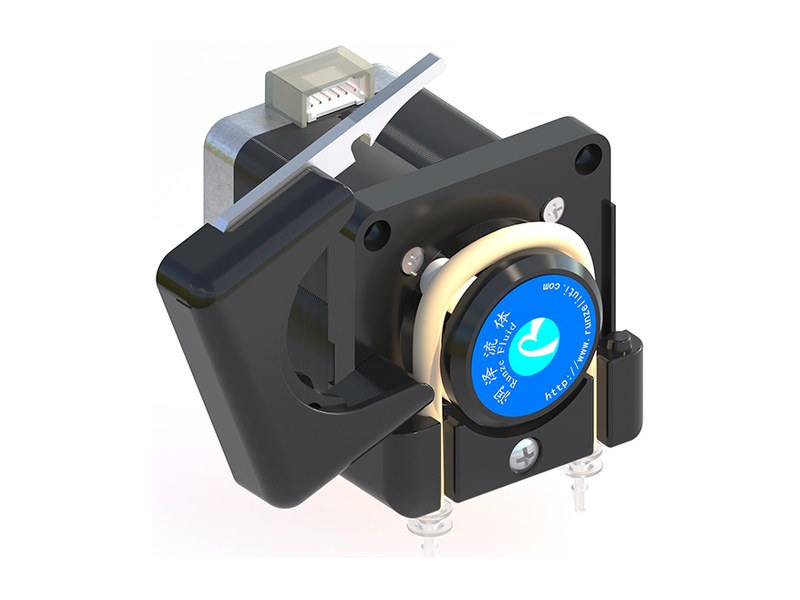

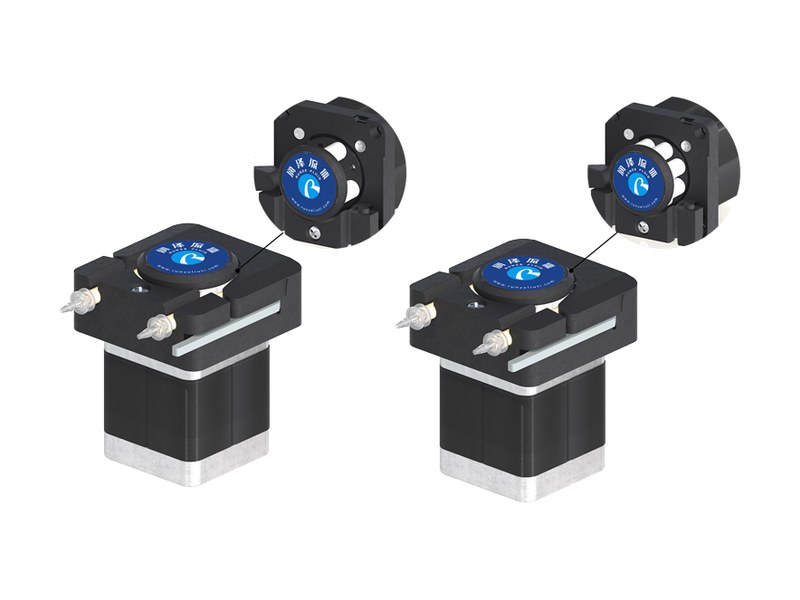

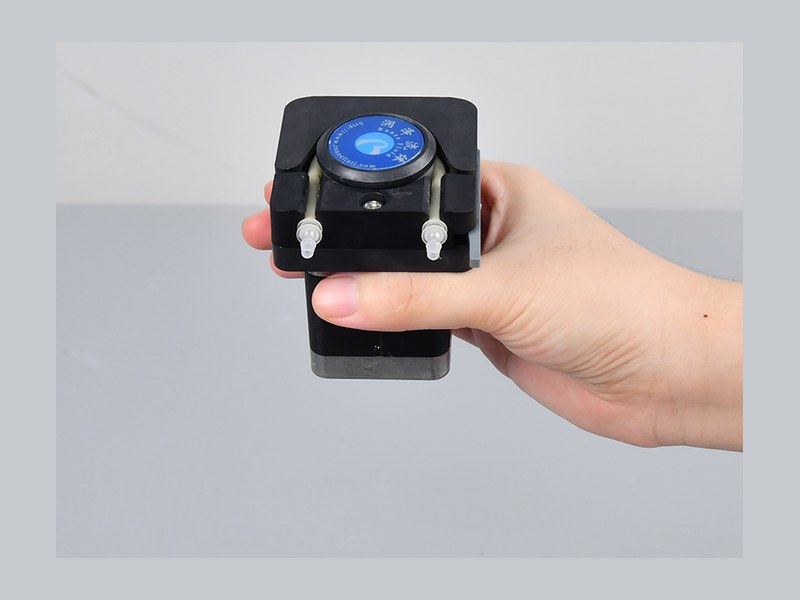

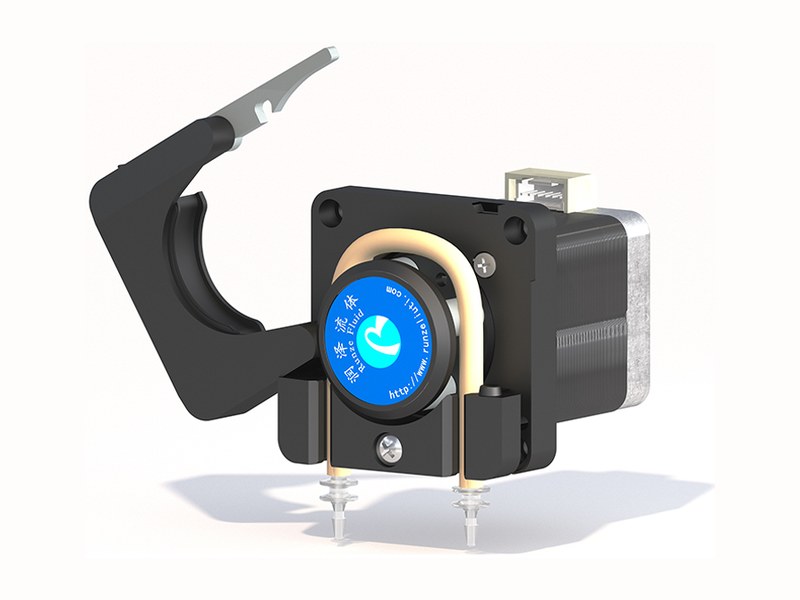

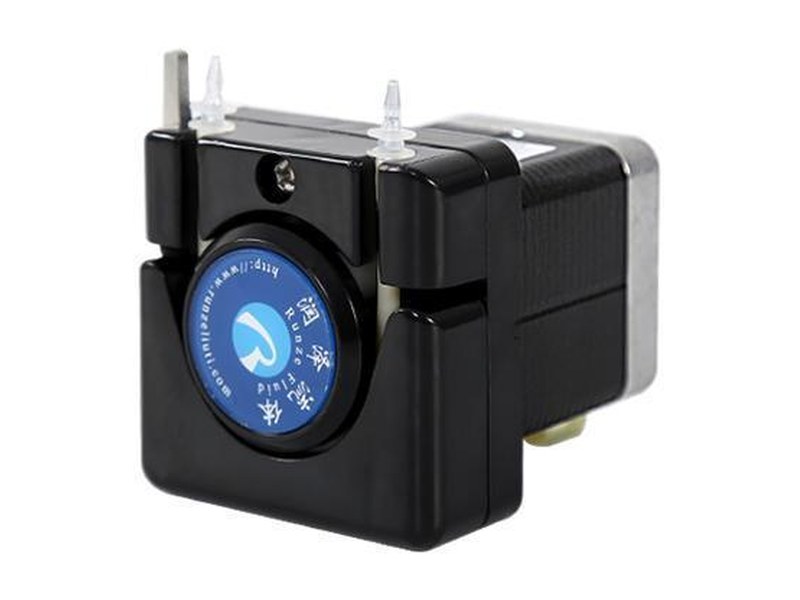

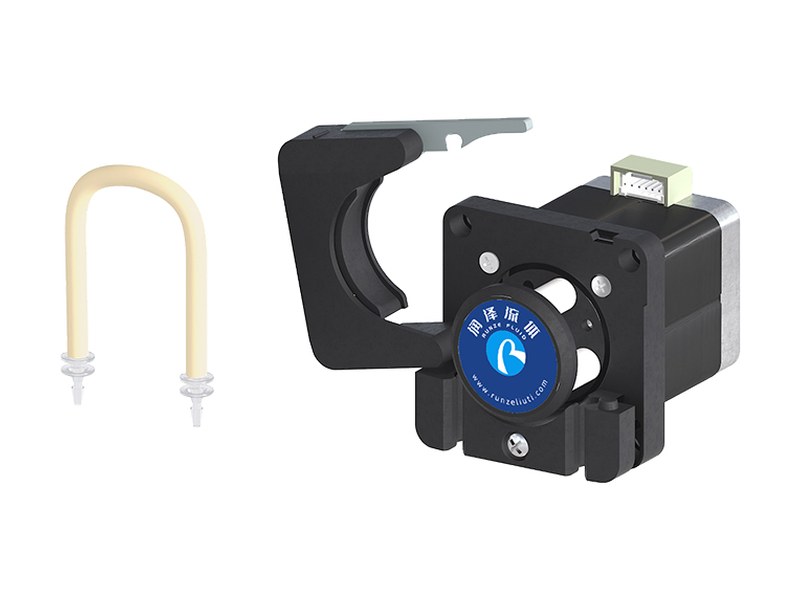

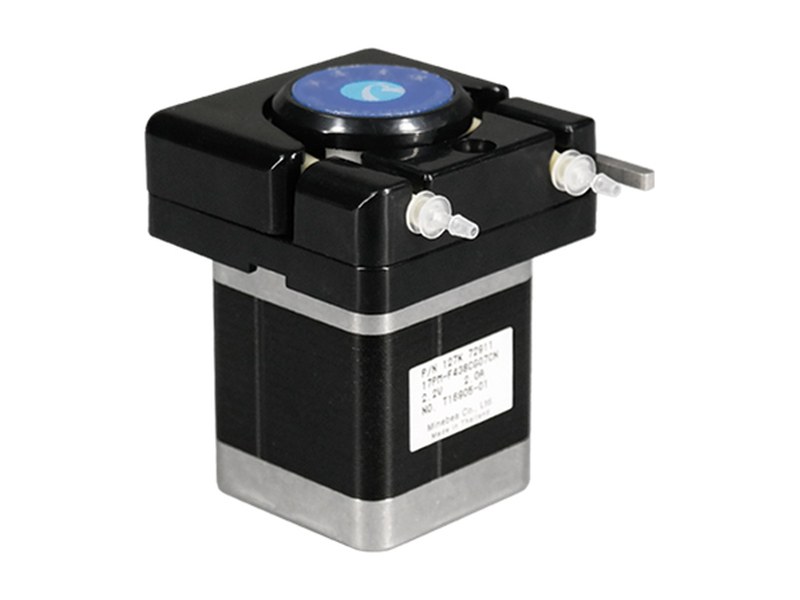

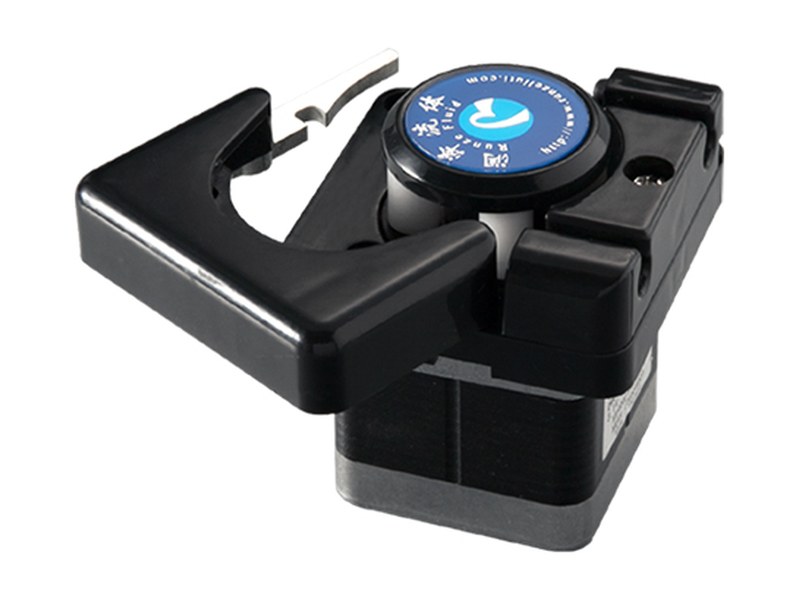

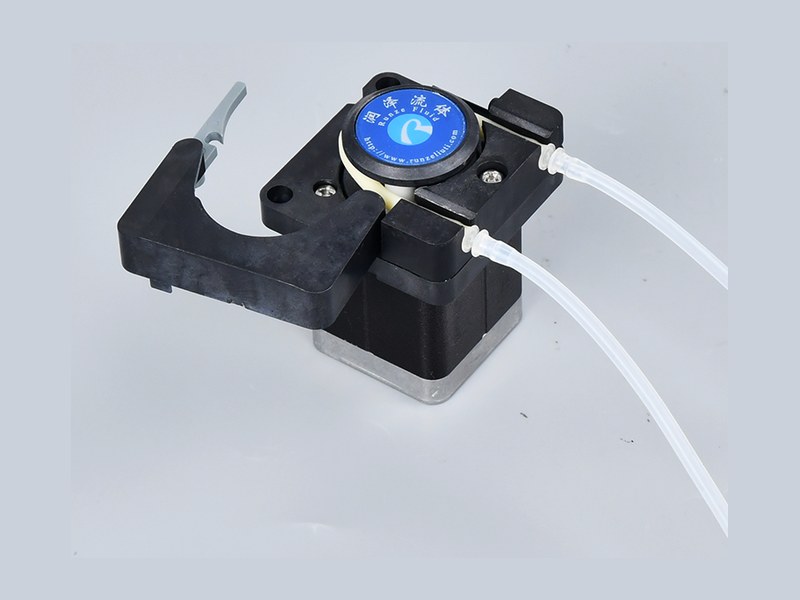

BJ-RZ1030은 NMB 1.8° 42 스텝모터를 RZ1030 헤드에 직결한 미니 연동펌프로, 4롤러 저맥동 기본형(BJ-RZ1030-4)과 PPS 헤드에 4/8롤러를 고르는 상위형(BJ-RZ1030B) 두 가지가 있습니다.
| 유량 범위 (Flow rate) | 12.5 ~ 170 mL/min (BJ-RZ1030-4) · 9 ~ 183 mL/min (BJ-RZ1030B) |
|---|---|
| 롤러 (Pump roller) | POM 4롤러 (저맥동) · BJ-RZ1030B 는 4 / 8롤러 선택 |
| 헤드 재질 (Pump head) | ABS 엔지니어링 플라스틱 (−4) · PPS (B) |
| 모터 (Motor type) | NMB 1.8° 42 스텝모터 |
| 입력 전압 (Input voltage) | 24V DC |
| 정격 전류 (Rated current) | 1.1 A |
| 최대 출력 (Max power) | 9.2 W |
| 회전수 (Motor speed) | 0 ~ 400 rpm |
| 튜브 규격 (Tubing size) | ID 0.64-3.0 mm · WT 0.8-1.0 mm · OD ≤5 mm |
| 튜브 수명 (Tubing life) | 실리콘 ≥200 h · BPT 고무 ≥1000 h · Viton ≥1000 h |
| 압력 정격 (Pressure) | 최대 2 bar (30 psi) |
| 사용 환경 (Environment) | 0-40℃ · 상대습도 80% 이하 · 비결로 |
| 소음 (Max noise) | 70 dB |
| 흡입 (Suction) | 약 5 m |

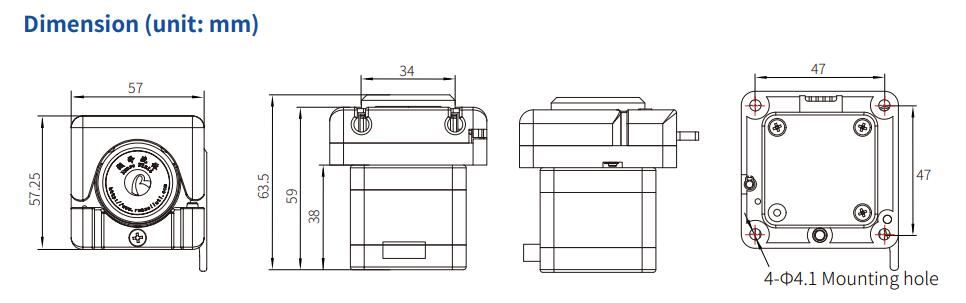

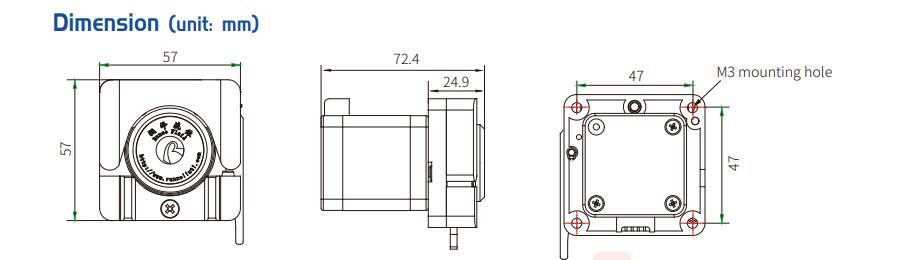

| 치수 L×W×H (Dimension) | 57 × 57 × 63.5 mm (−4) · 57 × 57 × 72.4 mm (B) |
| 순중량 (Net weight) | 424 g (−4) · 432 g (B) |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
140,000원 미만 소액 품목은 다른 품목과 합산 주문하시면 국제 배송료 부담이 줄어듭니다.
| 모델 · 롤러 | 0.64 | 1.02 | 1.42 | 1.85 | 2.29 | 2.79 | 실리콘 1×1 | 실리콘 2×1 | 실리콘 3×1 |
|---|---|---|---|---|---|---|---|---|---|
| BJ-RZ1030-4 (4롤러) | 12.5 | 28.2 | 51.9 | 89 | 112.6 | 146.9 | 26.1 | 105 | 170 |
| BJ-RZ1030B (4롤러) | 12 | 25 | 47 | 70 | 94 | 128 | 24 | 74 | 183 |
| BJ-RZ1030B (8롤러) | 9 | 21 | 38 | 55 | 71 | 81 | 17 | 57 | 114 |
고무 튜브는 두께 0.8 mm 기준 내경(mm) 값이고, 실리콘 튜브는 내경×두께(mm) 값입니다. 상온 20℃·무가압에서 순수를 이송해 잰 참고값이며 매질·조건·압력·온습도에 따라 달라집니다.

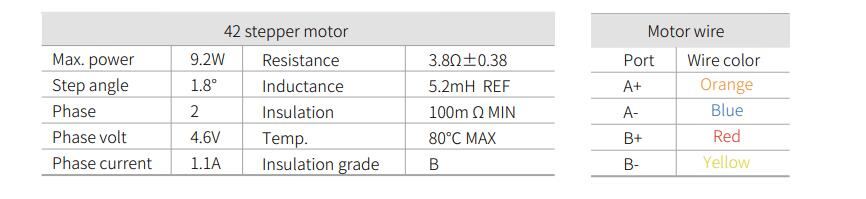

42 스텝모터 — 최대 출력 9.2 W, 스텝 각도 1.8°, 2상, 상전압 4.6 V, 상전류 1.1 A, 저항 3.8 Ω ±0.38 Ω, 인덕턴스 5.2 mH, 절연 100 MΩ MIN, 최고 온도 80℃, 절연 등급 B.
모터 배선 색은 A+ 주황 · A− 파랑 · B+ 빨강 · B− 노랑 입니다.
수명은 상온 20℃·무가압에서 순수를 연속 이송해 균열이 생길 때까지를 잰 값입니다. 회전수가 낮고 액성이 순할수록 길어지며, 정량 정밀도를 유지하려면 주기적으로 교체합니다.
자료 출처 — Runze Fluid 제품 페이지
유체 이송: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 리드플루이드 펌프헤드 · 연동펌프 실리콘 튜브 · PHARMED BPT 튜브 · 견적·기술 문의 · 미니어처 연동펌프 헤드 RZ1030-4 · 12V 연동펌프 ZL12-RZ1030 · BJ-RZ1030-4 카탈로그 (제조사 PDF) · BJ-RZ1030 제조사 소개 영상
선택BJ-RZ1030-4와 BJ-RZ1030B는 뭐가 다른가요?
헤드 재질과 롤러 수가 다릅니다. -4는 ABS 헤드에 4롤러 고정이고, B는 PPS 헤드에 4롤러와 8롤러를 고를 수 있습니다. B의 8롤러는 유량이 줄지만 맥동이 더 작습니다.
유량유량 범위는 어떻게 되나요?
BJ-RZ1030-4는 12.5~170 mL/min, BJ-RZ1030B는 9~183 mL/min입니다. 튜브 규격과 회전수로 결정됩니다.
제어속도를 조절할 수 있나요?
42 스텝모터 구동이라 0~400 rpm 사이에서 무단 조절됩니다. 별도 드라이버로 스텝 펄스를 넣어 제어합니다.
배선모터 배선 색 정의는?
A+ 주황, A− 파랑, B+ 빨강, B− 노랑입니다. 2상 스텝모터이고 상전압 4.6 V, 상전류 1.1 A입니다.
맥동맥동을 줄이려면 어떻게 하나요?
BJ-RZ1030B의 8롤러 구성을 고르면 맥동이 작아집니다. 다만 같은 튜브에서 유량은 4롤러 대비 30% 정도 줄어듭니다.
압력압력 정격은?
최대 2 bar(30 psi)입니다.
소음소음은 어느 정도인가요?
최대 70 dB입니다.
