LM40A-SN15-3-16# 기준 · VAT 별도 891,000원
| 유량 범위 (Flow rate) | 0.03 ~ 117 mL/min (RZ1030 헤드) |
|---|---|
| 모델 (Model) | LM40A |
| 속도 (Speed) | 0.1 rpm ~ 300 / 400 rpm |
| 속도 분해능 (Speed resolution) | ±0.1 rpm |
| 적용 펌프헤드 (Pump head) | RZ1030 (두께 0.8 mm · 내경 ≤2.54 mm · 최대 400 rpm) |
| 풋스위치 입력 (Foot pedal) | 시동·정지 제어 (키패드 제어 모드 전용) |
| 속도 신호 입력 (Speed signal) | 다중 속도 신호 지원 (외부 제어 모드 전용) |
| 방향 신호 입력 (Direction) | 다중 방향 신호 지원 (외부 제어 모드 전용) |
| ON/OFF 신호 입력 (ON/OFF) | 다중 ON/OFF 신호 지원 (외부 제어 모드 전용) |
| 통신 (Communication) | RS485 (통신 제어 모드 전용) |
| 전원 (Power supply) | DC24V ±10% · 최대 18 W |
| 사용 환경 (Environment) | 0 ~ 40℃ · 상대습도 80% 미만 · 비결로 |
| 보호 등급 (Protection) | IP31 |
| 치수 L×W×H (Dimension) | 173 × 105 × 96 mm |
| 순중량 (Net weight) | 1.45 kg |
| 가격 조건 | 부가세·해외배송·관세 포함 |
| 모델 번호 | 롤러 | 적용 튜브 | 최대 유량 | 회전수 |
|---|---|---|---|---|
| LM40A-SN15-3-16# | 3롤러 | 16# | 270 mL/min | ≤300rpm |
| LM40A-SN15-3-25# | 3롤러 | 25# | 573 mL/min | ≤300rpm |
| LM40A-SN15-3-17# | 3롤러 | 17# | 997 mL/min | ≤300rpm |

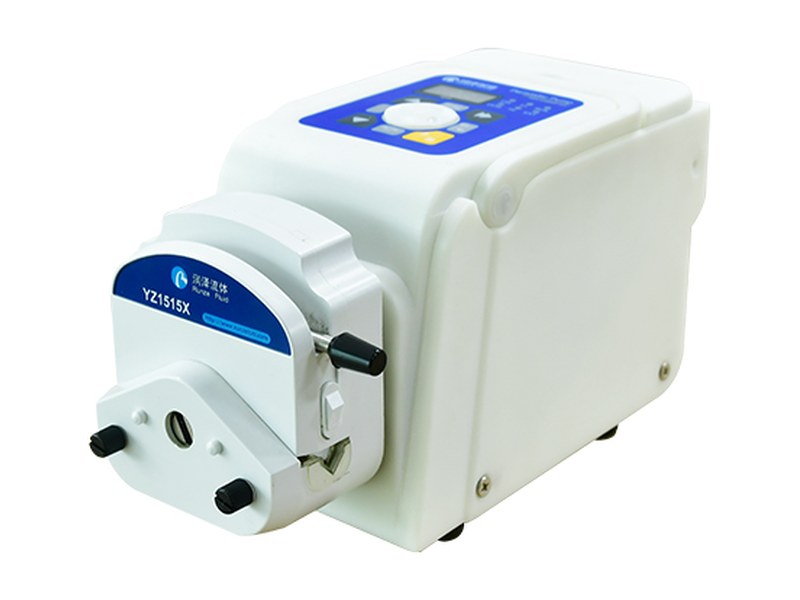

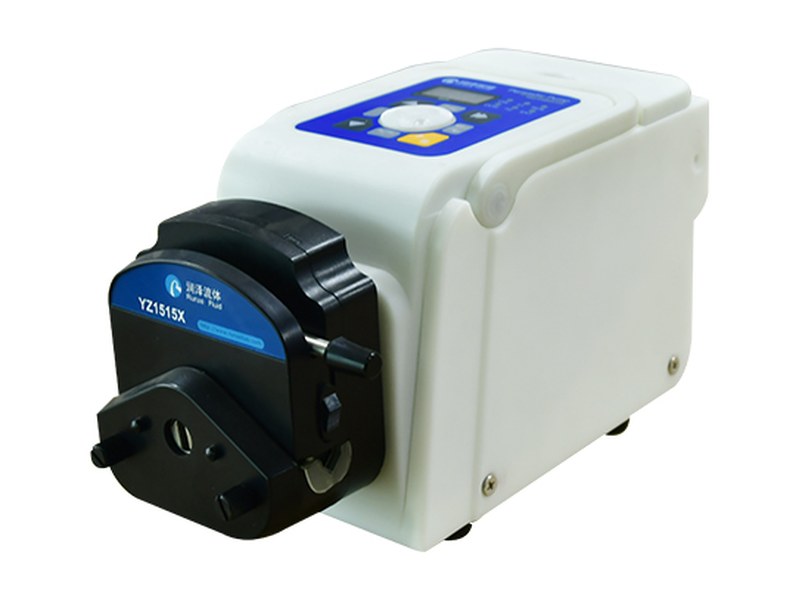

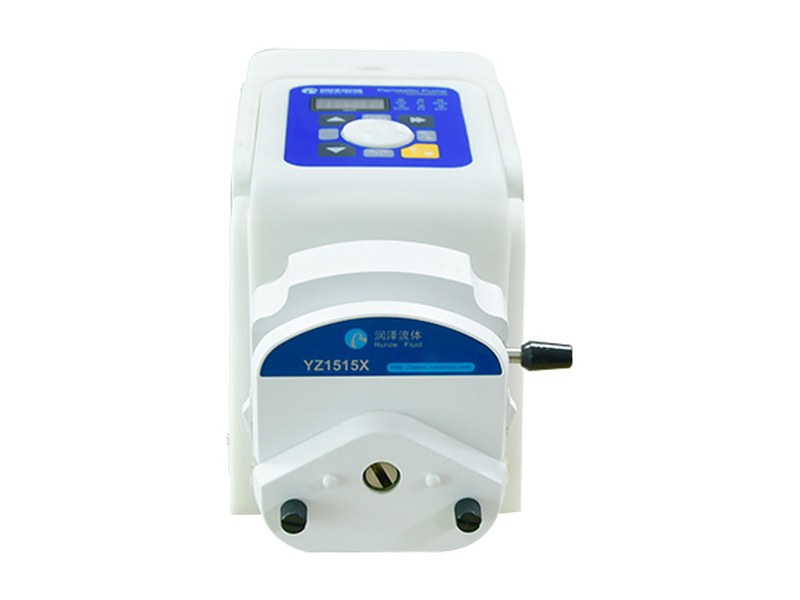

| LM40A-YZ1515X-3B | 3롤러 | 14# · 16# · 25# · 17# · 18# | 1650 mL/min (18#) | ≤400rpm |
| LM40A-YZ1515X-3H | 3롤러 | 14# · 16# · 25# · 17# · 18# | 1650 mL/min (18#) | <=400rpm |
| LM40A-YZ2515X-3B | 3롤러 | 15# · 24# | 1295 mL/min (24#) | ≤400rpm |
| LM40A-YZ2515X-3H | 3롤러 | 15# · 24# | 1295 mL/min (24#) | ≤400rpm |
| LM40A-YZ1515S-3H | 3롤러 | 14# · 16# · 25# · 17# · 18# | 1650 mL/min (18#) | ≤400rpm |

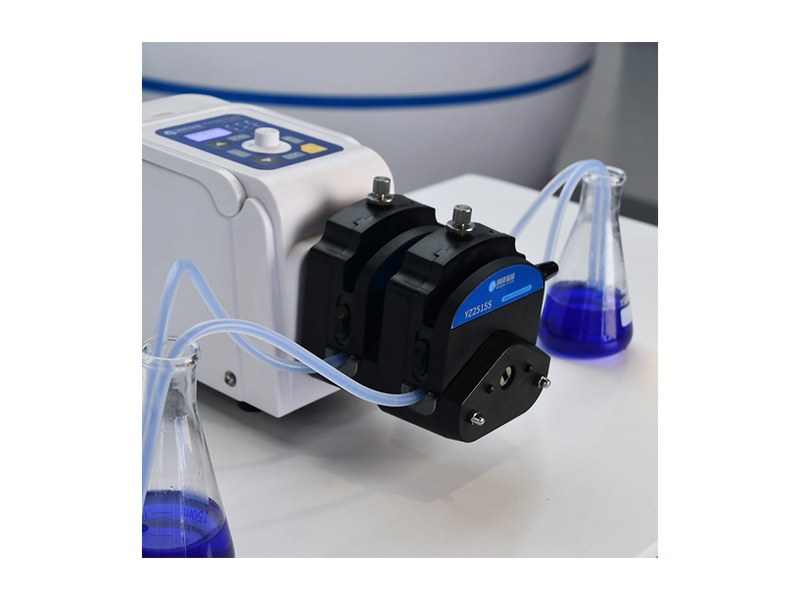

| LM40A-YZ2515S-3H | 3롤러 | 15# · 24# | 1295 mL/min (24#) | ≤400rpm |
| LM40A-YZ1515X-6B | 6롤러 | 14# · 16# | 244 mL/min (16#) | ≤400rpm |
| LM40A-YZ1515X-6H | 6롤러 | 14# · 16# | 244 mL/min (16#) | ≤400rpm |
| LM40A-YZ1515S-6H | 6롤러 | 14# · 16# | 244 ml/min (16#) | <=400rpm |
| LM40A-YZ2515S-6H | 6롤러 | 15# | 450 mL/min (15#) | <=400rpm |
| LM40A-FG16-3L | 3롤러 | 14# · 19# · 16# · 25# · 17# | 1212 ml/min (17#) | ≤400rpm |
| LM40A-FG16-6L | 6롤러 | 14# · 19# · 16# · 25# · 17# | 900 mL/min (17#) | ≤400rpm |

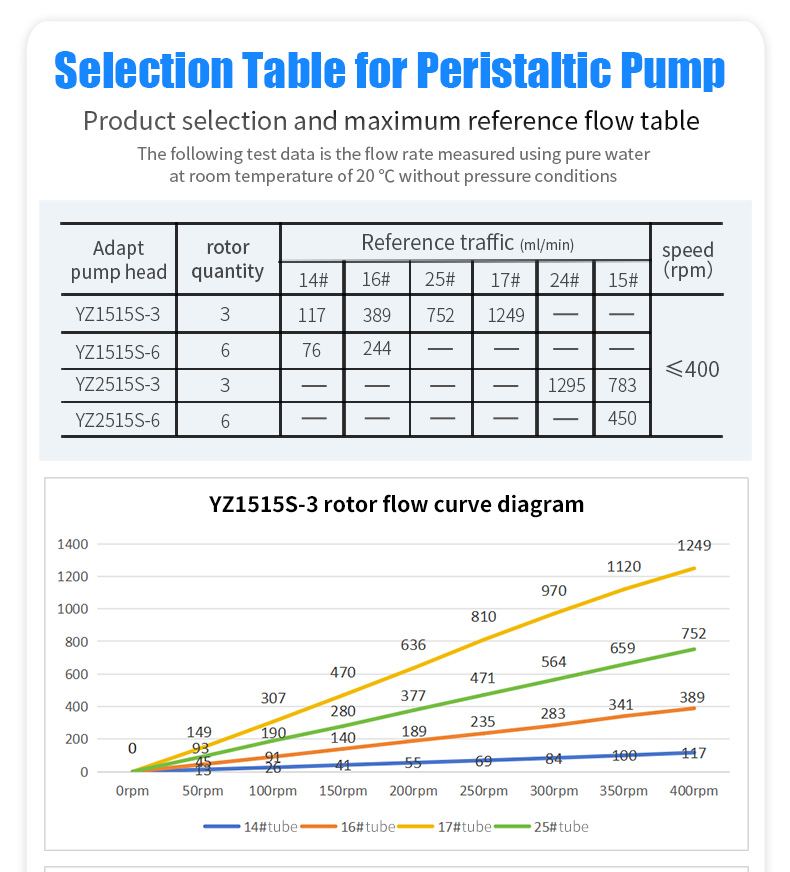

최대 유량과 회전수는 제조사 표기값이며, 상온 상압에서 순수를 이송해 잰 값입니다. 매질과 사용 환경에 따라 달라집니다. 펌프헤드 단품 모델의 값은 제조사가 같은 헤드를 실은 펌프 완제품에 표기한 값입니다.
| 재질 (Material) | 특성 (Features) | 수명 (Service life) |
|---|---|---|
| 실리콘 (Silicone) | 식품 등급 · 유연성 높음 · 사용 온도 −4℃ ~ +180℃ · 비부식성 액체용 | ≥200 h |
| PharMed BPT | Saint-Gobain · FDA 규격 · 사용 온도 −51℃ ~ +132℃ · 약산·약염기 대응 | ≥1000 h |
| Viton | MasterFlex · FDA 규격 · 사용 온도 −20℃ ~ +260℃ · 강산·강염기 대응 | ≥1000 h |
튜브 수명은 상온 20℃·무가압 조건에서 순수를 연속 이송해 균열이 생길 때까지를 잰 값입니다. 매질·회전수·사용 환경에 따라 달라지며 회전수가 낮고 액성이 순할수록 길어집니다. 정량 정밀도를 유지하려면 튜브를 주기적으로 교체합니다.

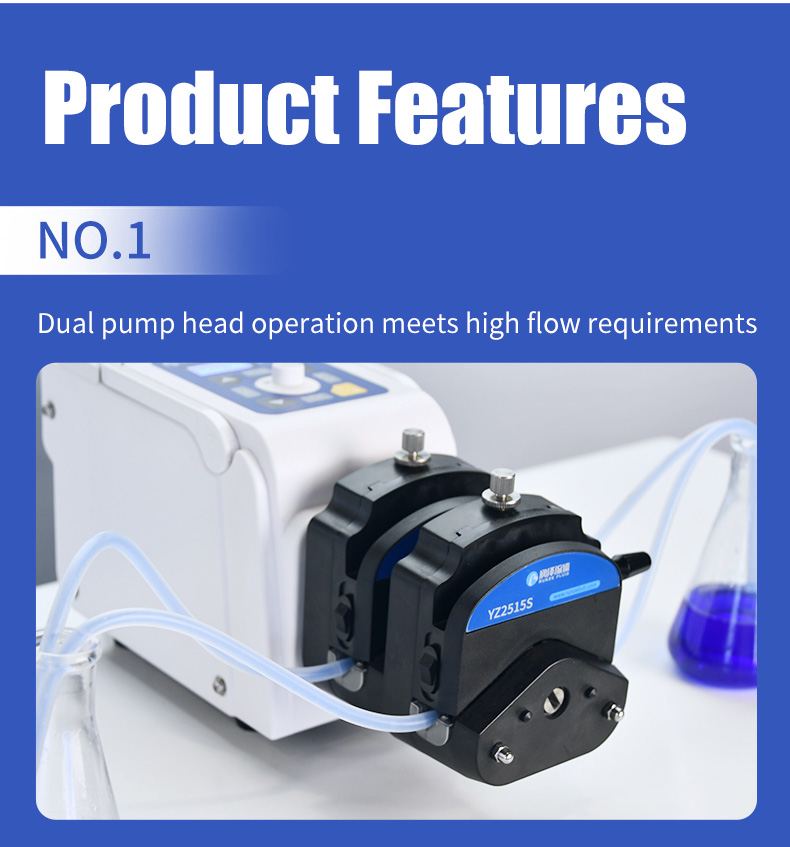

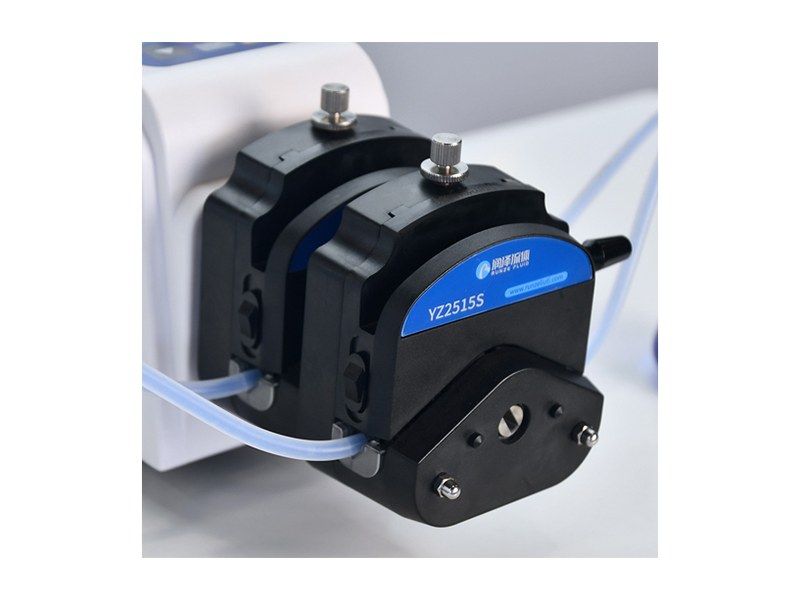

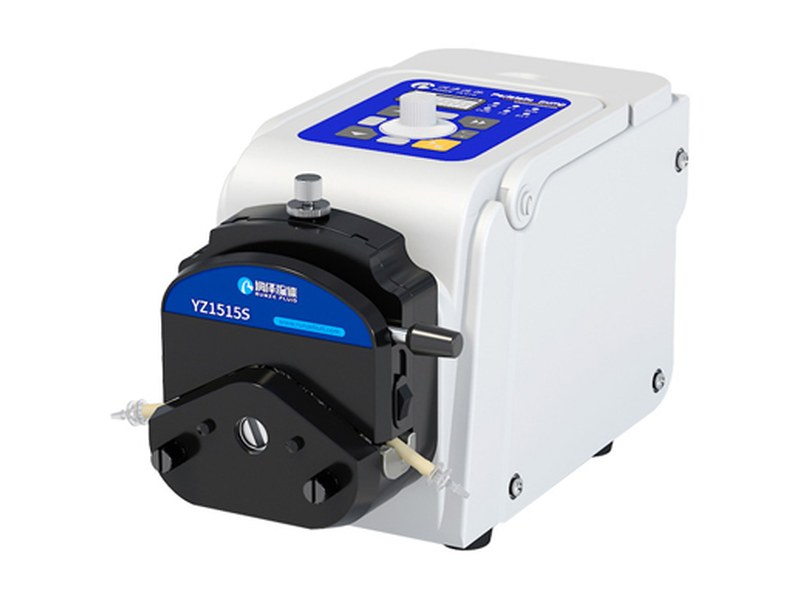

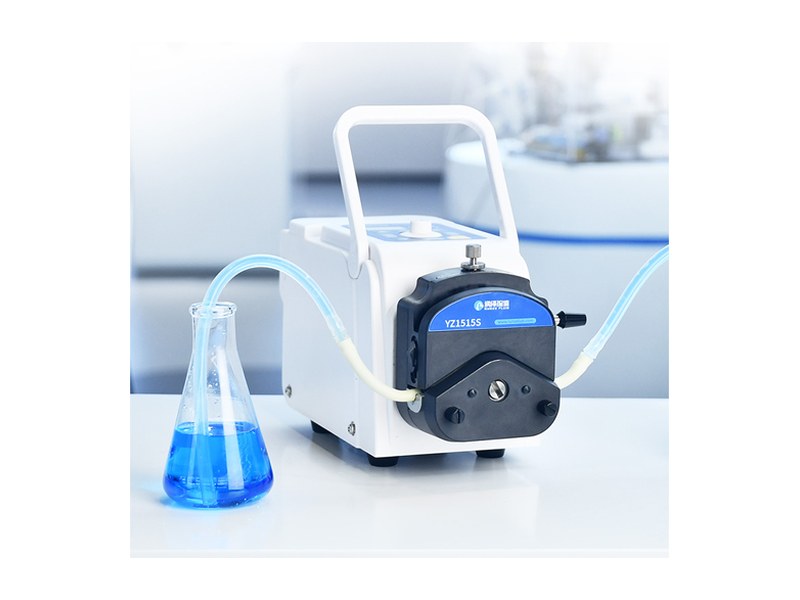

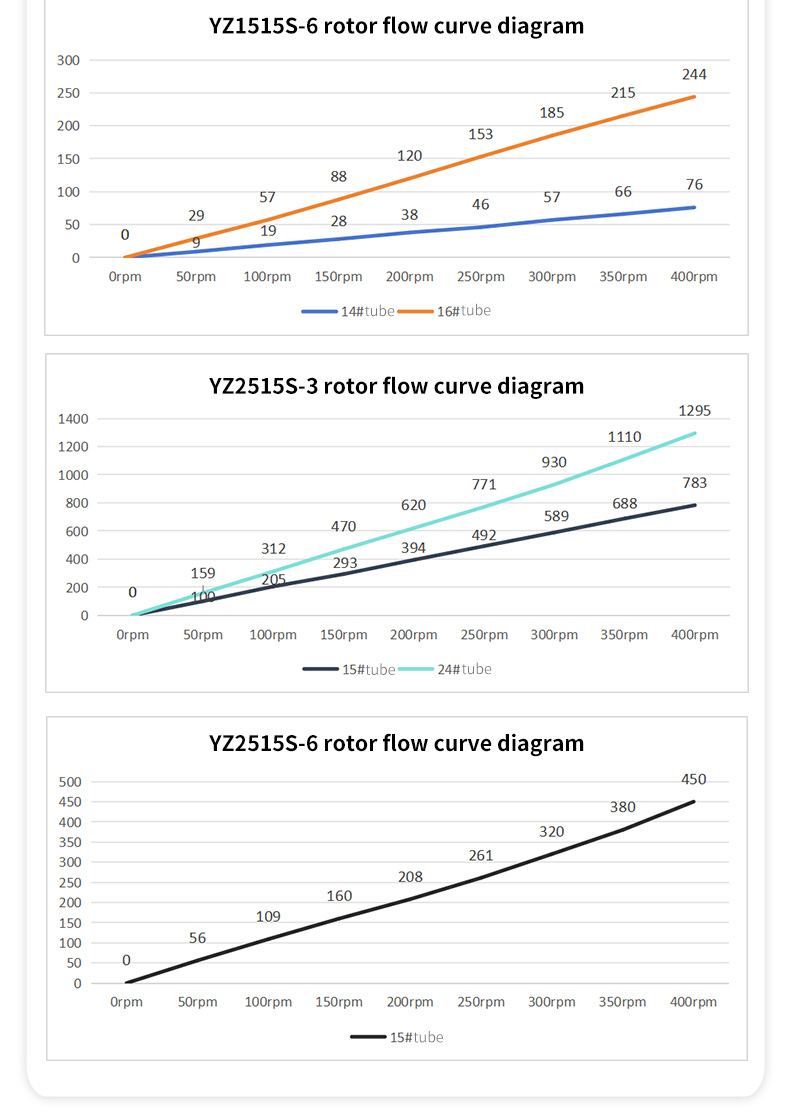

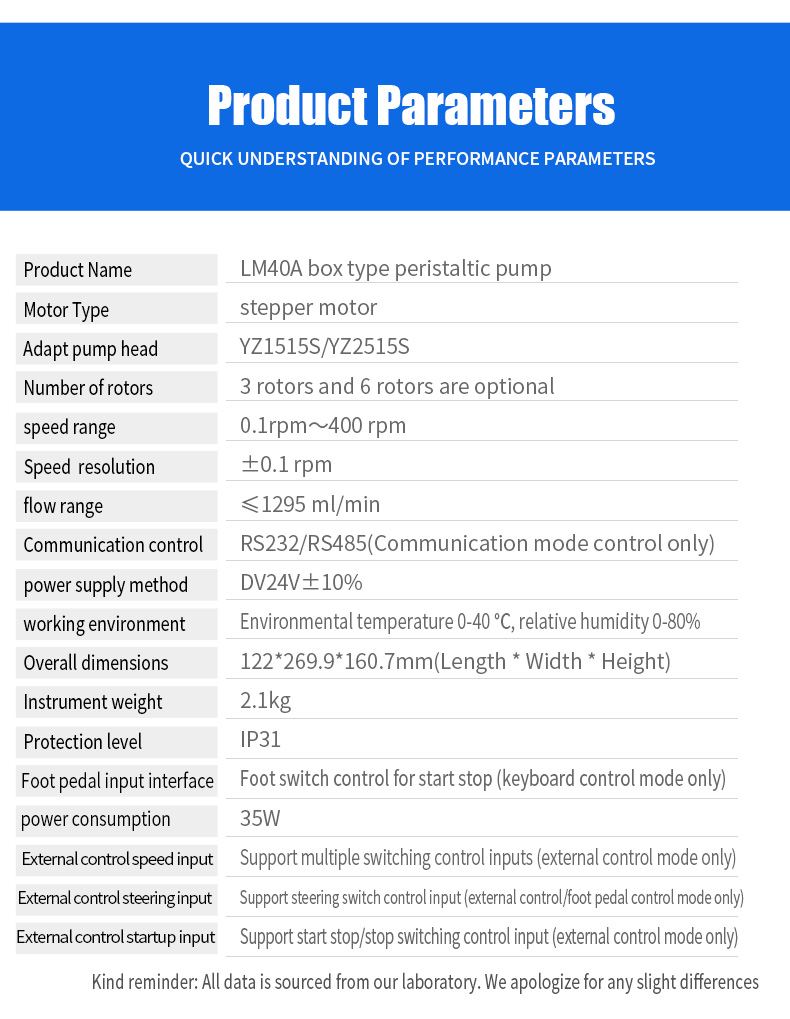

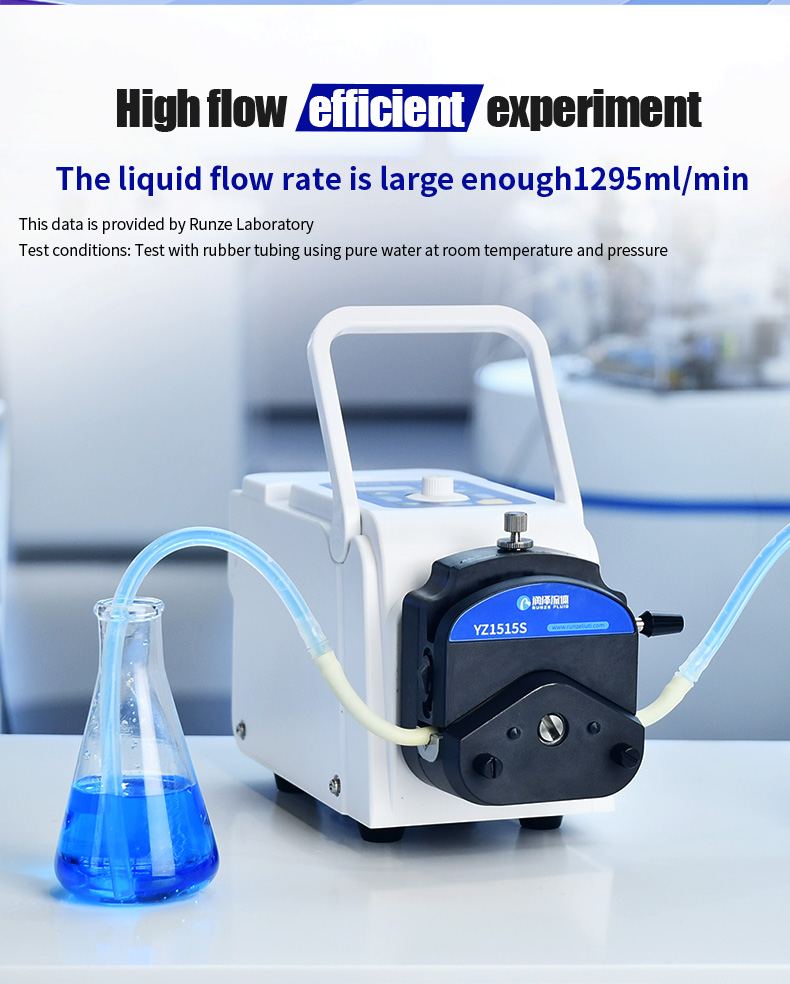

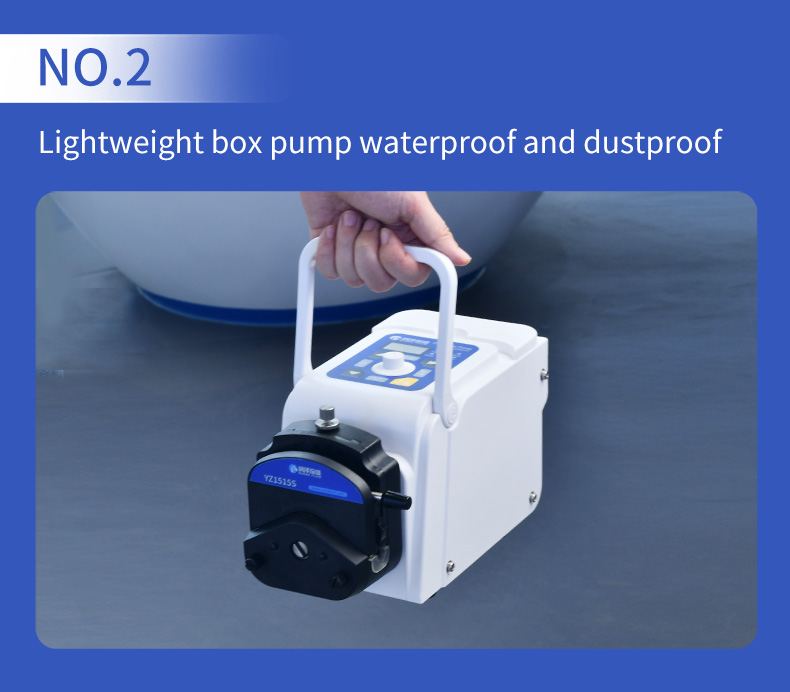

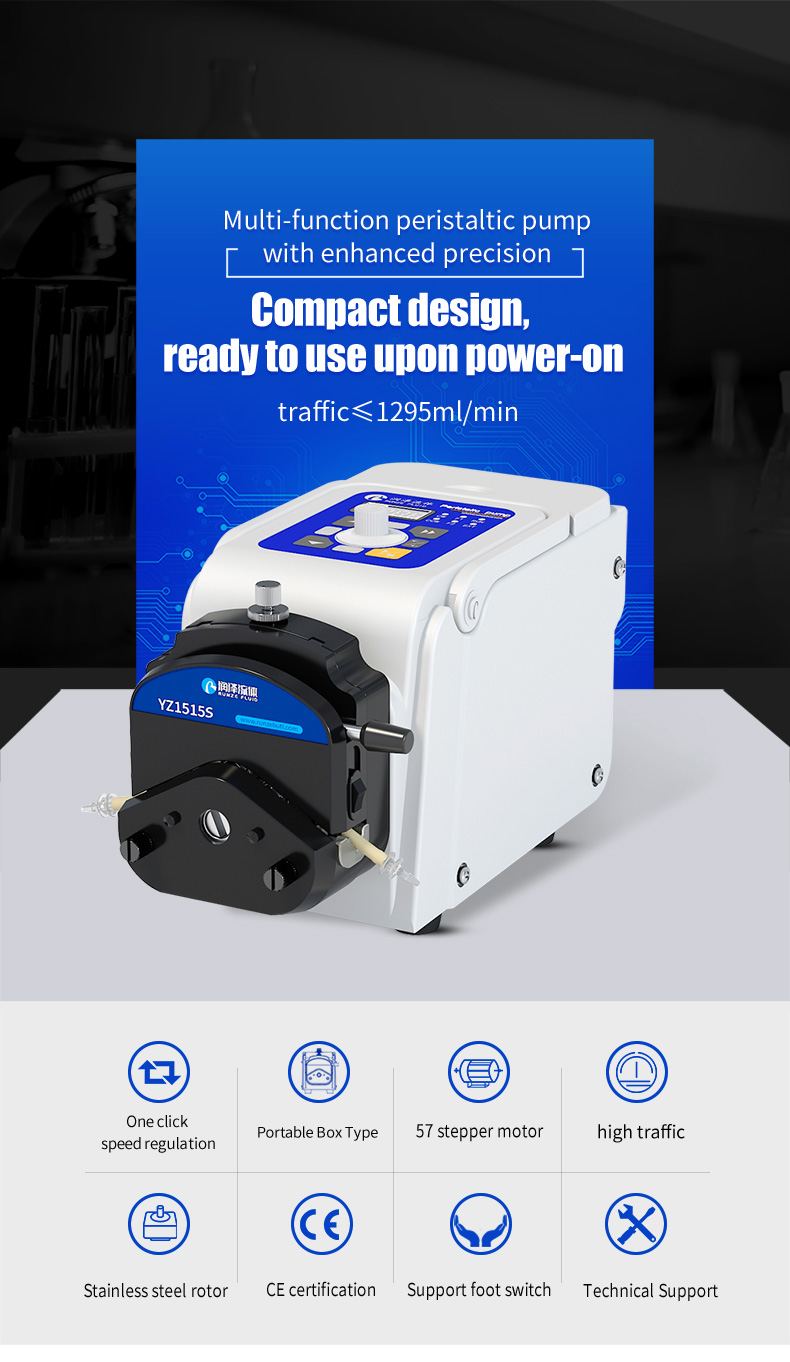

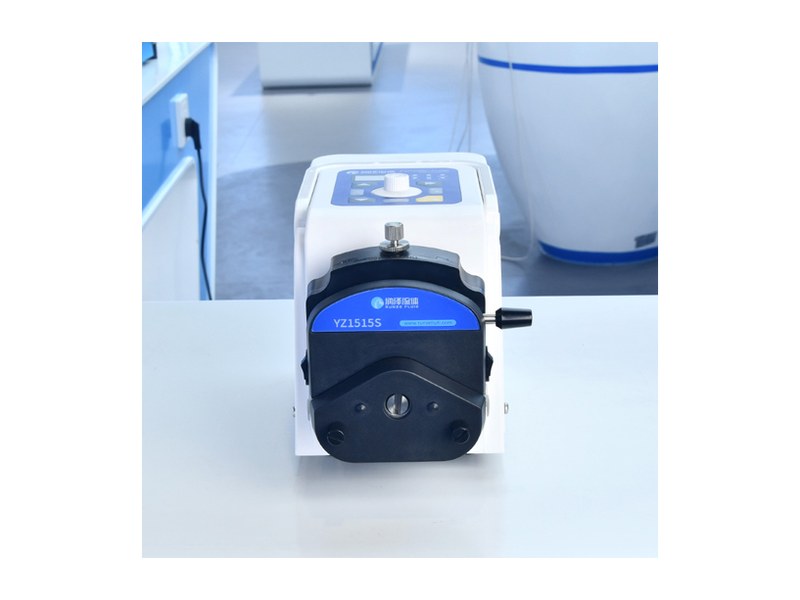

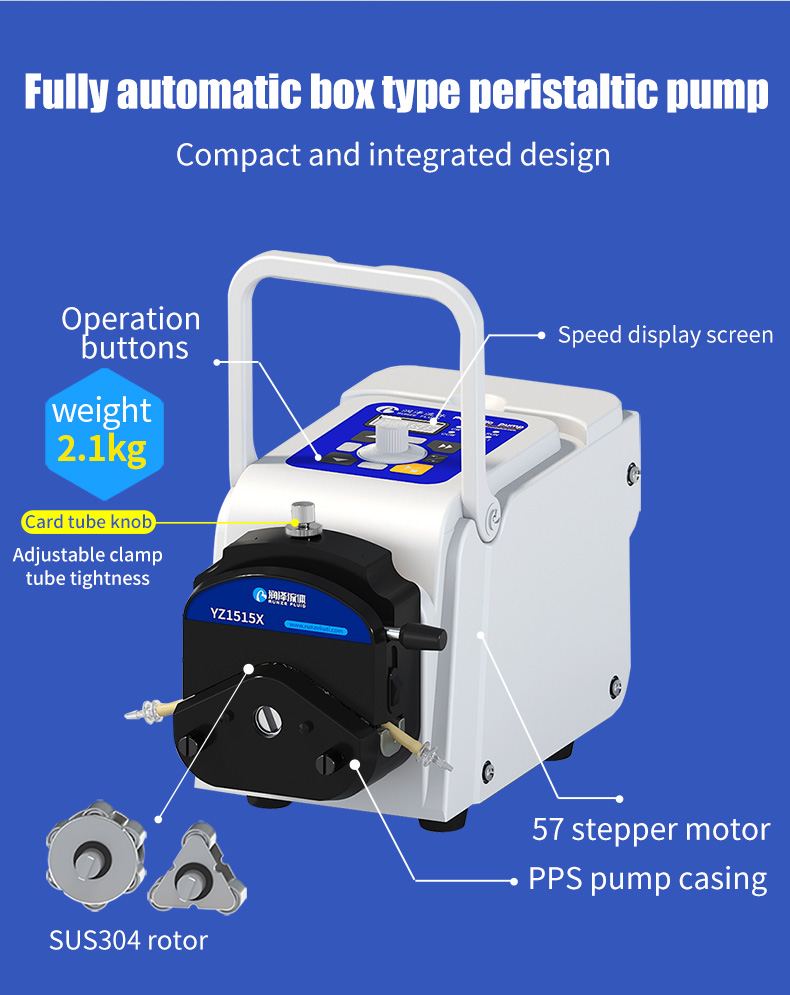

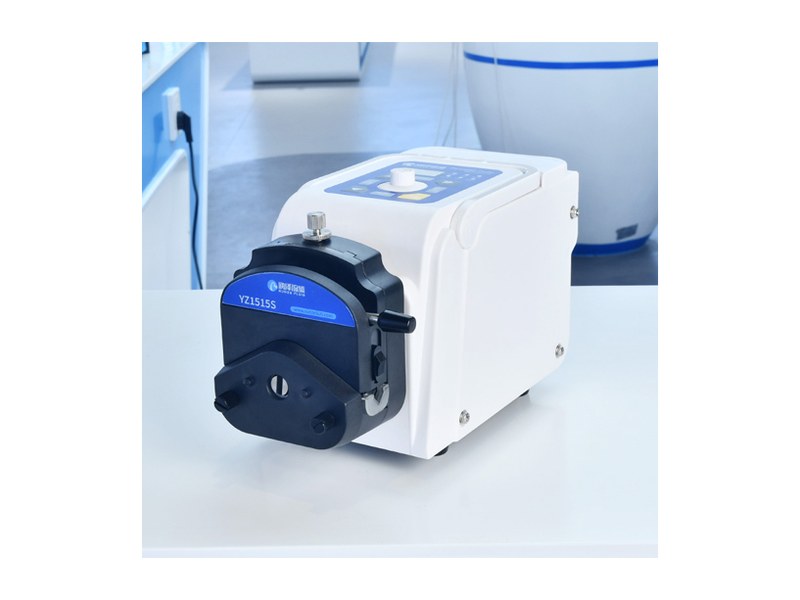

제조사 신형 브로슈어는 LM40A 박스형 연동펌프에 YZ1515S · YZ2515S 펌프헤드(3롤러 / 6롤러 선택)를 얹은 구성을 함께 안내합니다. 이 구성에서는 속도 0.1 ~ 400 rpm, 유량 최대 1295 mL/min, RS232 / RS485 통신 제어, 스테인리스 로터, CE 인증, 풋스위치 지원으로 표기합니다. 위 사양표는 RZ1030 헤드 기준이므로 헤드 구성에 따라 유량 범위가 크게 달라집니다.
유체 이송: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 리드플루이드 펌프헤드 · 연동펌프 실리콘 튜브 · PHARMED BPT 튜브 · 견적·기술 문의 · LM80C 대유량 연동펌프 · 미니어처 연동펌프 헤드 RZ1030-4
| 품목 | 함께 쓰는 이유 |
|---|---|
| Runze 실리콘 튜브 | 기본 실리콘 튜브 — 수용액·일반 이송 |
| Runze 바이톤 튜브 | 유기용매·오일 이송용 바이톤 튜브 |
| Runze 바브 유니온 | 튜브끼리 잇는 바브 유니온 |
| Runze 수 루어락 어댑터 | 튜브를 루어 장치에 연결 |
| 리드플루이드 BT101S 연동펌프 | RS-485 제어·정밀 유량이 필요하면 리드플루이드 BT101S |

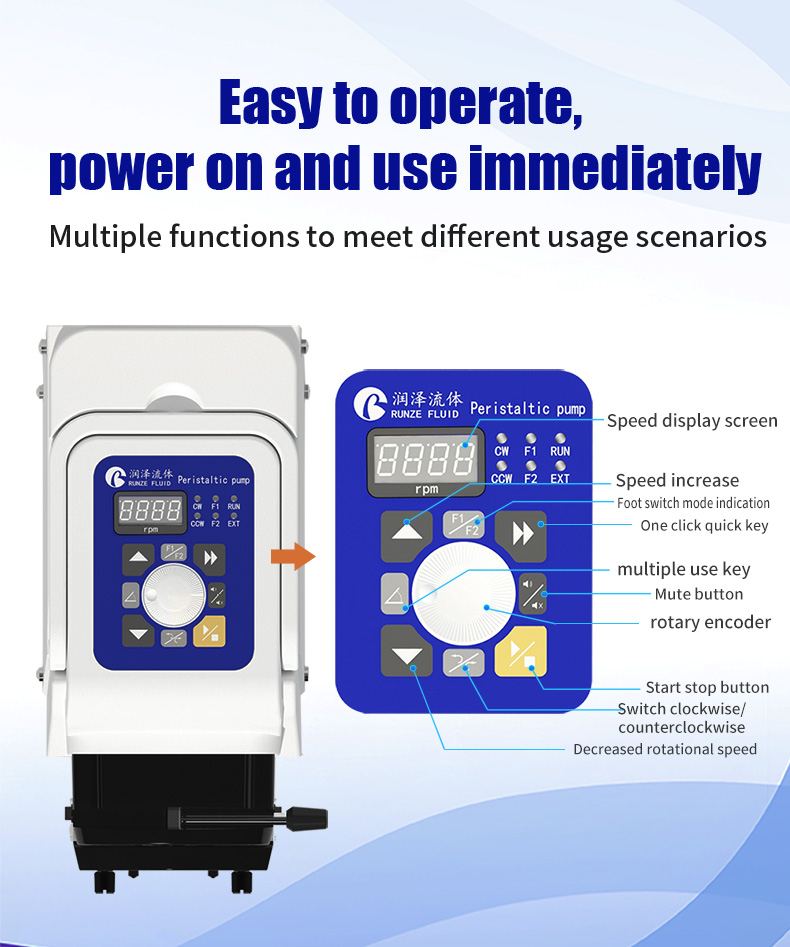

제어LM40A는 어떻게 조작하나요?
키패드 제어, 풋스위치 제어, 외부 신호 제어, RS485 통신 제어 네 가지 모드가 있습니다. 풋스위치는 키패드 모드에서만, 외부 속도·방향·ON/OFF 신호는 외부 제어 모드에서만 동작합니다.
유량유량은 얼마까지 나오나요?
RZ1030 헤드 기준 0.03~117 mL/min입니다. 제조사 신형 자료의 YZ1515S·YZ2515S 헤드 구성에서는 최대 1295 mL/min까지 표기됩니다.
정밀도속도를 얼마나 세밀하게 맞출 수 있나요?
±0.1 rpm 단위입니다. 0.1 rpm부터 400 rpm까지 설정합니다.
방향역방향으로 돌릴 수 있나요?
CW와 CCW를 바꿀 수 있습니다. 외부 제어 모드에서는 방향 신호로도 전환합니다.
전원전원은 무엇인가요?
DC24V ±10%이고 최대 소비전력은 18 W입니다.
보호방진·방수 등급은?
IP31입니다. 물이 튀는 환경에는 별도 보호가 필요합니다.
헤드펌프헤드는 무엇을 쓰나요?
기본 사양은 RZ1030 헤드이며 두께 0.8 mm, 내경 2.54 mm 이하 튜브를 400 rpm까지 씁니다. 대유량이 필요하면 YZ 계열 헤드 구성을 검토합니다.
