ZL(WS)-RZ01B-1.6-4 기준 · VAT 별도 306,000원

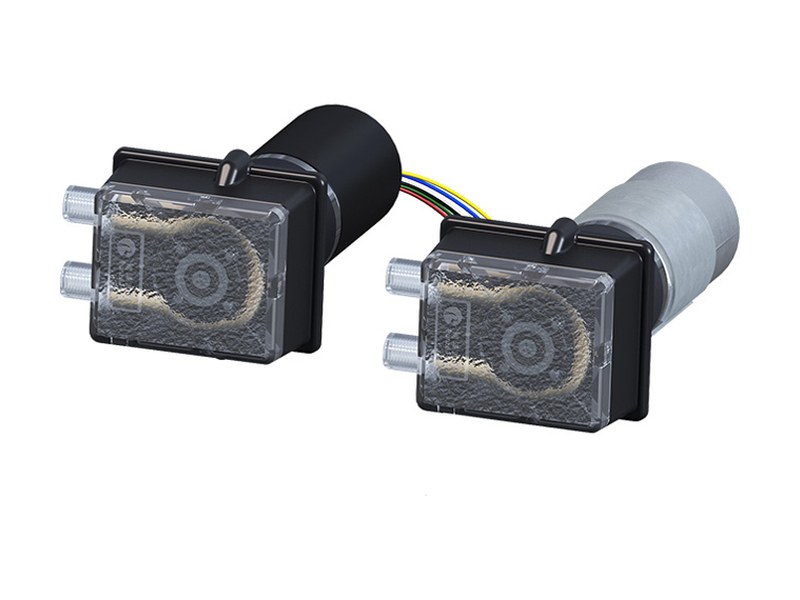

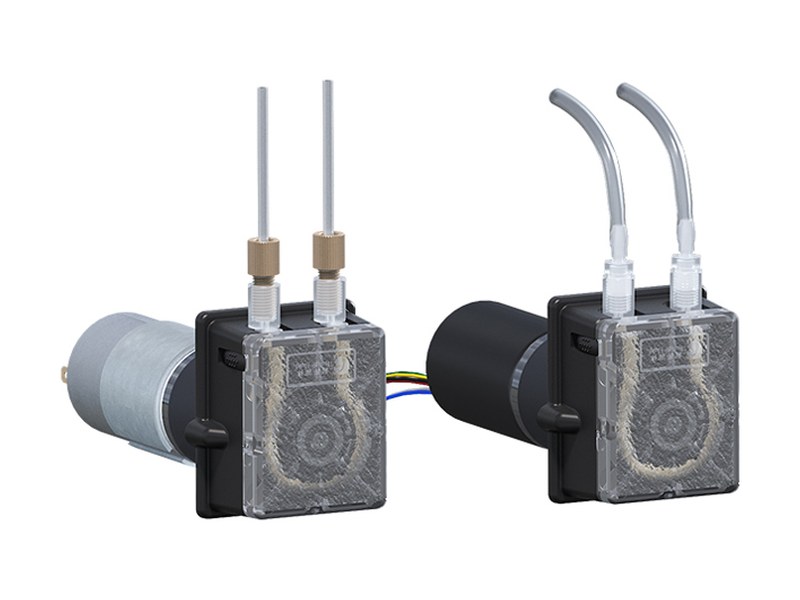

ZL(WS/YS)-RZ01B는 RZ01B 헤드에 24V DC 모터를 붙인 소형 연동펌프로, 저가·단순 구조가 필요하면 브러시(YS), 긴 수명과 낮은 유지비가 필요하면 브러시리스(WS)를 고릅니다.

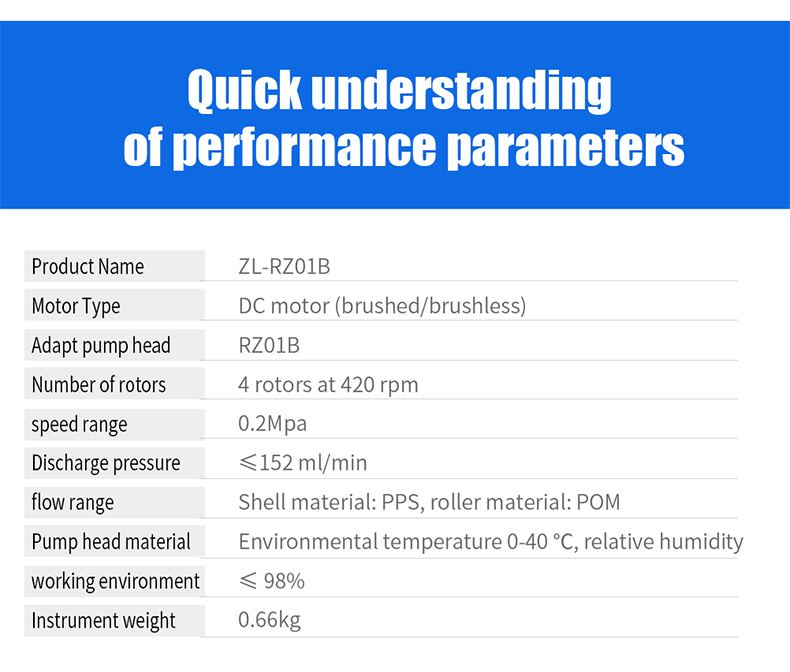

카탈로그 다운| 유량 범위 (Flow rate) | 최대 152 mL/min (제조사 본문에는 145 mL/min 표기도 있음) |
|---|---|
| 모델 (Product name) | ZL-RZ01B · ZL(YS)-RZ01B (브러시) · ZL(WS)-RZ01B (브러시리스) |
| 적용 펌프헤드 (Pump head) | RZ01B |
| 롤러 (Pump roller) | PPS 4롤러 |
| 하우징 재질 (Housing) | PPS · PC 투명 커버 |
| 모터 (Motor type) | 24V DC 모터 (브러시 / 브러시리스 선택) |
| 회전수 (Speed range) | ≤420 rpm |
| 토출압 (Discharge pressure) | 0.2 MPa |
| 정격 전압 (Rated voltage) | 24V |
| 전류 (Current) | 브러시 0.8 A 무부하 / 3 A 정격 · 브러시리스 0.6 A 무부하 / 2.3 A 정격 |
| 출력 토크 (Torque) | 브러시 9.0 kgf·cm · 브러시리스 9.5 kgf·cm |
| 회전 방향 (Steering) | CW / CCW |
| 사용 환경 (Environment) | 0 ~ 40℃ · 상대습도 98% 미만 |
| 중량 (Weight) | 0.66 kg |

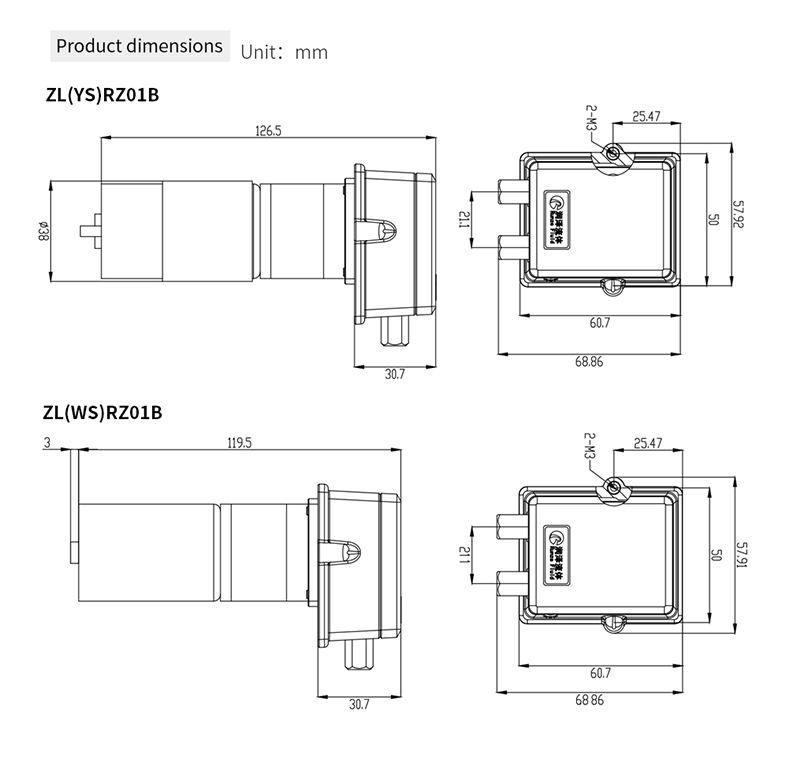

| 치수 (Dimension) | ZL(YS)RZ01B · ZL(WS)RZ01B 구성별 상이 (폭 30.7 mm · 68.86 mm 계열) |
| 가격 조건 | 부가세·해외배송·관세 포함 |
| 모델 번호 | 최대 유량 | 회전수 | 중량 |
|---|---|---|---|
| ZL(WS)-RZ01B-1.6-4 | 140 mL/min | 420rpm | 445g |
| ZL(YS)-RZ01B-1.6-4 | 145 mL/min | 420rpm | 468g |
| BJ-RZ01B-1.6-4 | 152mL/min | ≤400rpm | 435g |
| BJ-RZ01B-1.6-4-Q | 152mL/min | ≤400rpm | 480g |
모든 규격 공통 — 롤러 4롤러

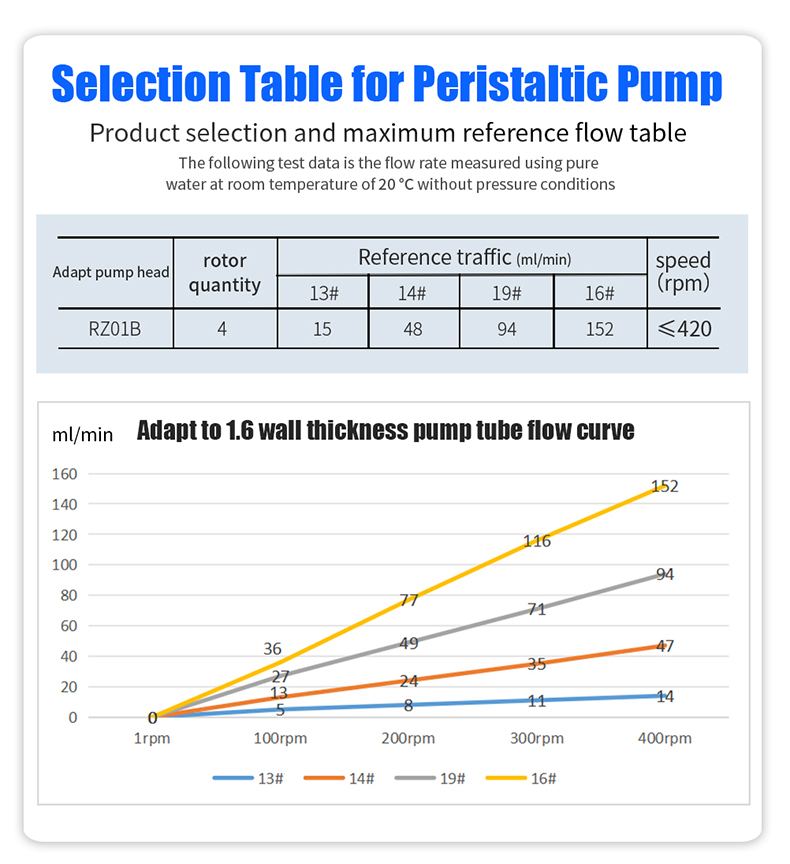

최대 유량과 회전수는 제조사 표기값이며, 상온 상압에서 순수를 이송해 잰 값입니다. 매질과 사용 환경에 따라 달라집니다. 펌프헤드 단품 모델의 값은 제조사가 같은 헤드를 실은 펌프 완제품에 표기한 값입니다.

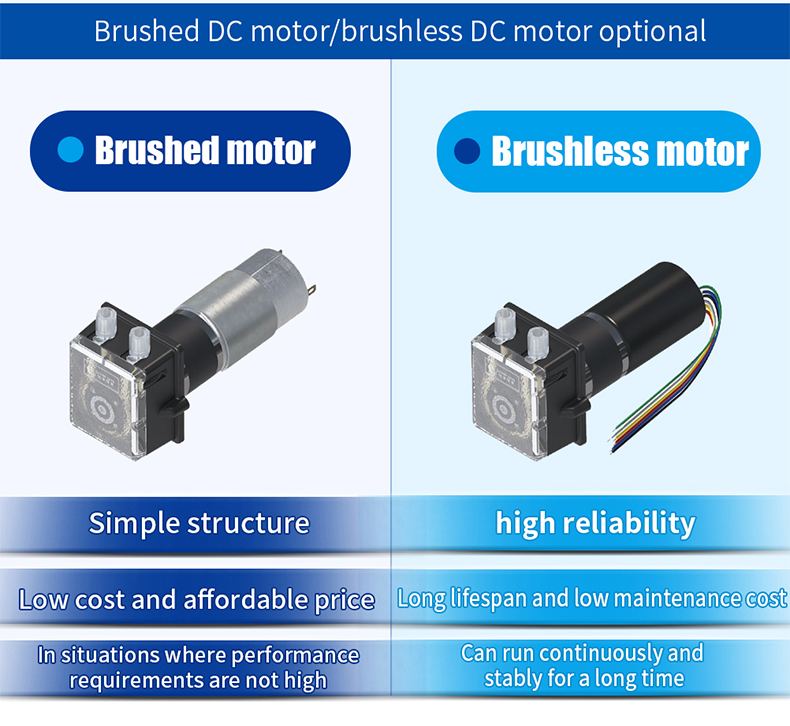

브러시 DC 모터 는 구조가 단순하고 가격이 낮아, 성능 요구가 크지 않은 곳에 맞습니다. 브러시리스 DC 모터 는 오래 안정적으로 돌고 유지보수 비용이 낮습니다.

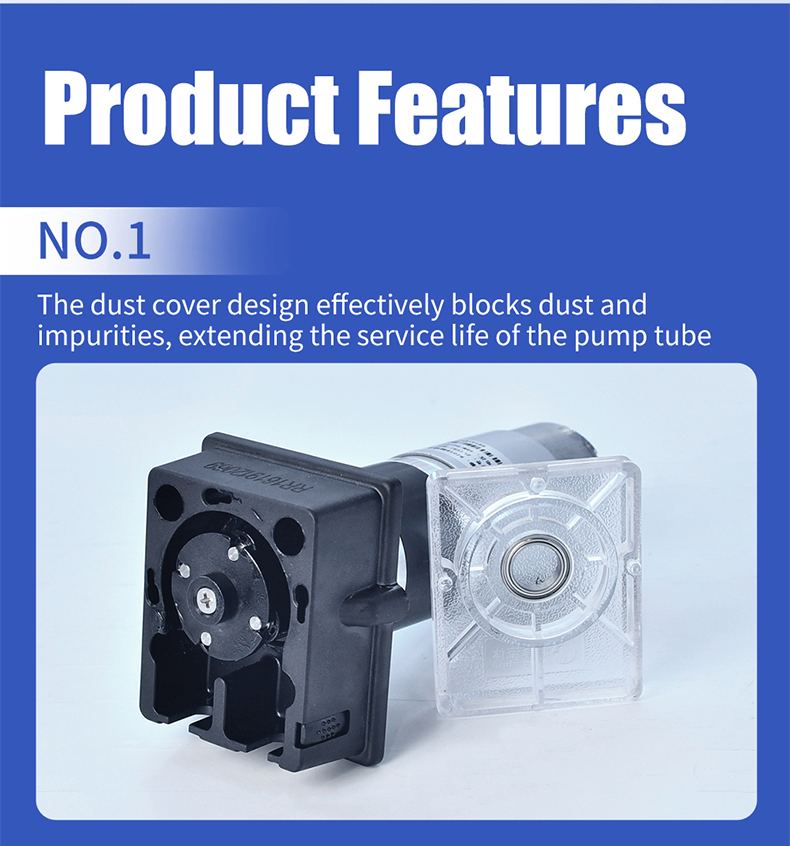

방진 커버 설계로 먼지와 이물질을 막아 튜브 수명을 늘립니다.
유체 이송: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 리드플루이드 펌프헤드 · 연동펌프 실리콘 튜브 · PHARMED BPT 튜브 · 견적·기술 문의 · 소형 연동펌프 BJ-RZ01B · DC모터 연동펌프 ZL(YS)-FG-16
| 품목 | 함께 쓰는 이유 |
|---|---|
| Runze 실리콘 튜브 | 기본 실리콘 튜브 — 수용액·일반 이송 |
| Runze 바이톤 튜브 | 유기용매·오일 이송용 바이톤 튜브 |
| Runze 바브 유니온 | 튜브끼리 잇는 바브 유니온 |
| Runze 수 루어락 어댑터 | 튜브를 루어 장치에 연결 |
| 리드플루이드 BT101S 연동펌프 | RS-485 제어·정밀 유량이 필요하면 리드플루이드 BT101S |
선택브러시와 브러시리스 중 어느 쪽을 골라야 하나요?
단순하고 저렴한 구성이면 브러시(YS), 오래 안정적으로 돌리고 유지보수를 줄이려면 브러시리스(WS)입니다. 브러시리스가 전류가 적고 토크는 조금 더 높습니다.
유량최대 유량이 자료마다 다른데 어느 쪽인가요?
제조사 본문은 145 mL/min, 신형 자료와 파라미터 표는 152 mL/min 미만으로 표기합니다. 실제 값은 물리는 튜브 규격에 따라 달라지므로 발주 전 구성으로 확인합니다.

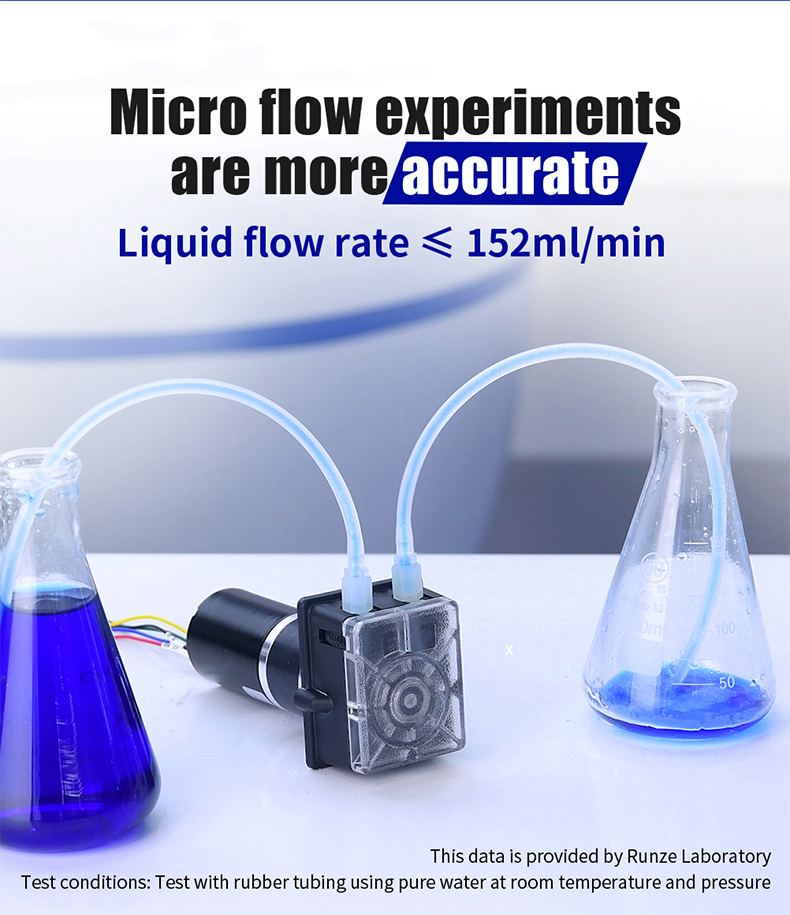

유량유량은 얼마까지 나오나요?
최대 152 mL/min입니다. 회전수는 420 rpm 이하이고 토출압은 0.2 MPa입니다.

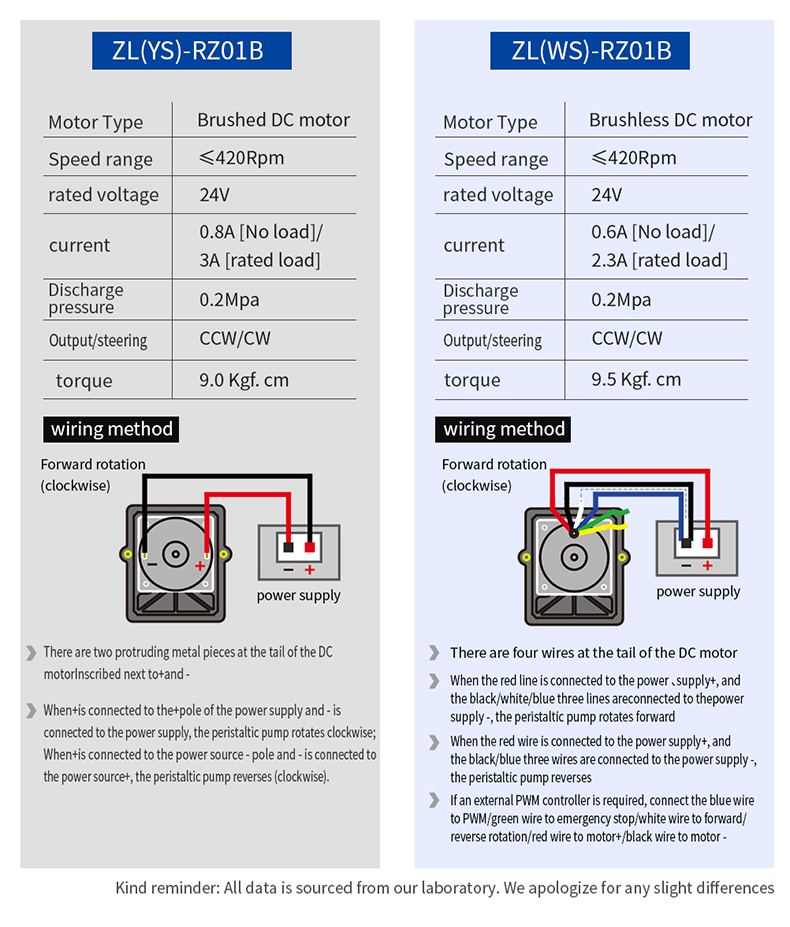

배선회전 방향은 어떻게 바꾸나요?
브러시 모델은 전원 극성을 바꿔 끼우면 됩니다. 브러시리스 모델은 적색·흑색·백색·청색 네 선의 연결 조합으로 정·역을 정하고, PWM 제어가 필요하면 청색을 PWM, 녹색을 비상정지, 백색을 정·역에 씁니다.
보호먼지가 들어가지 않나요?
방진 커버 설계로 먼지와 이물질을 막습니다. 펌프헤드는 방수·방진이고 데드스페이스가 없어 청소가 쉽습니다.
재질습부와 하우징 재질은?

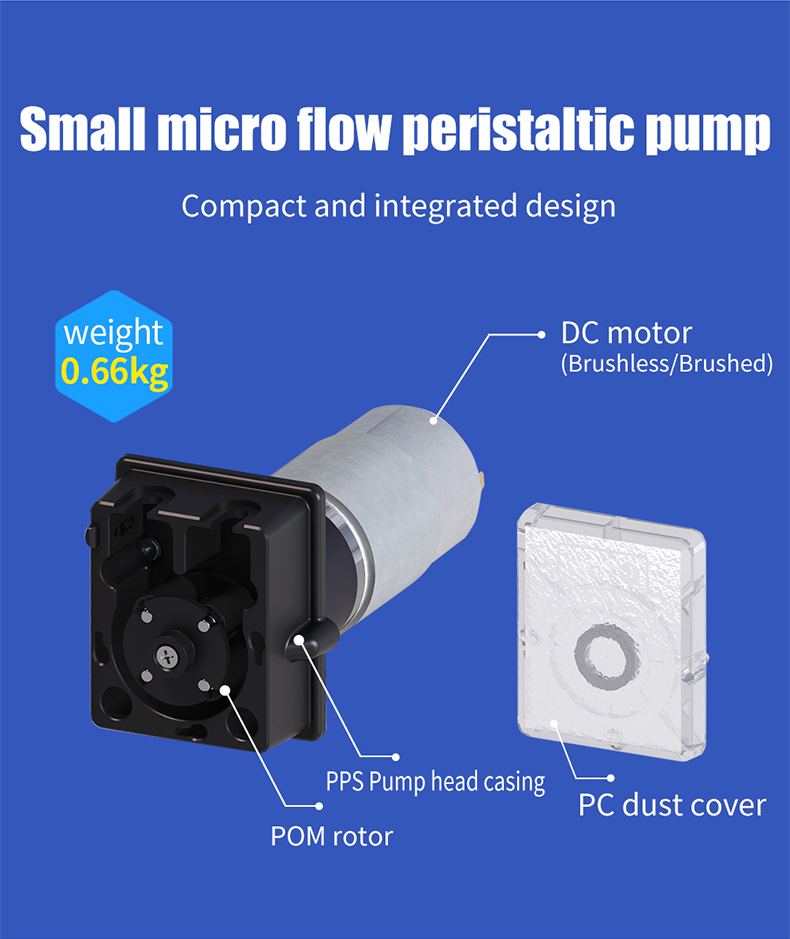

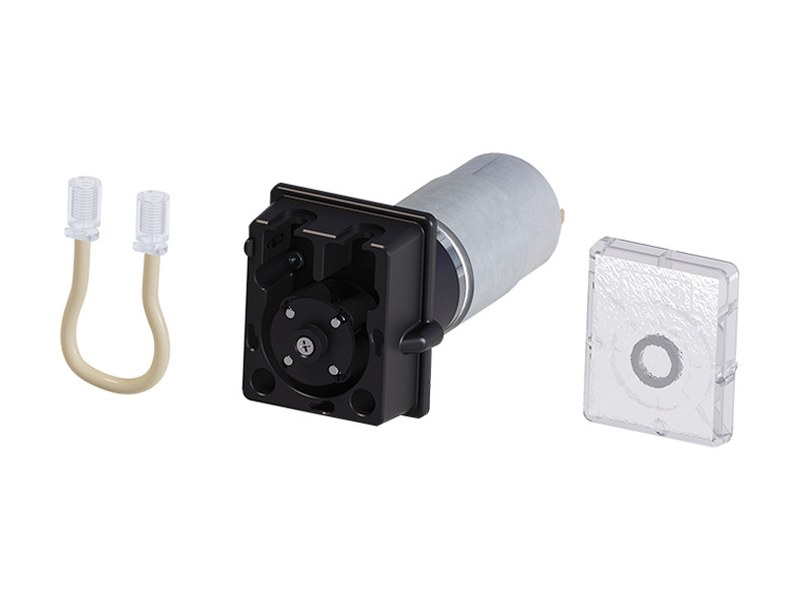

액체는 튜브 안쪽에만 닿습니다. 하우징은 PPS, 펌프헤드 커버는 PC 투명, 롤러는 PPS입니다.
중량무게는 얼마인가요?
0.66 kg입니다. 사용 환경은 0~40℃, 상대습도 98% 미만입니다.
