TS600-RZ35-3H 기준 · VAT 별도 1,860,000원

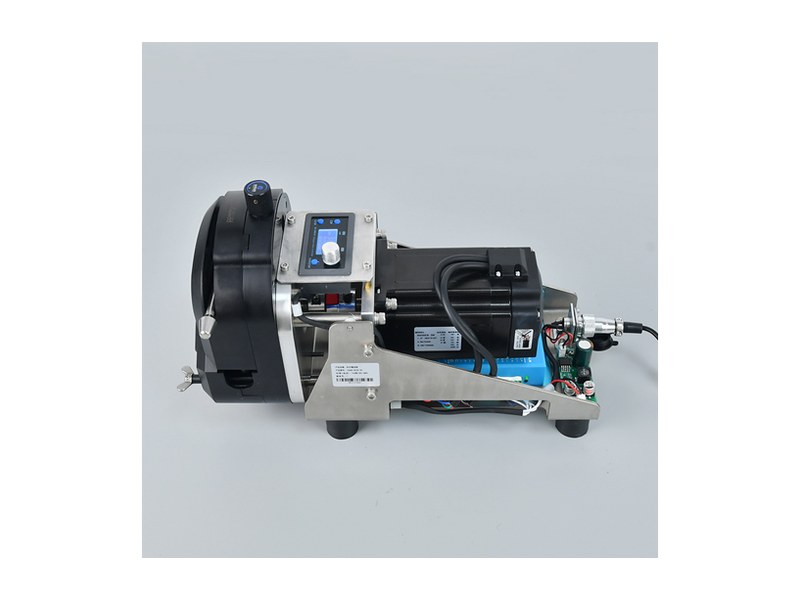

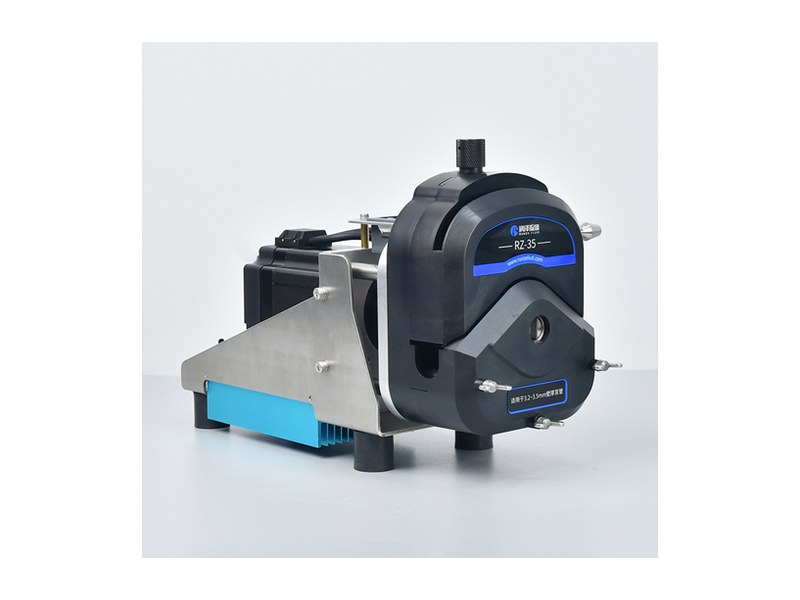

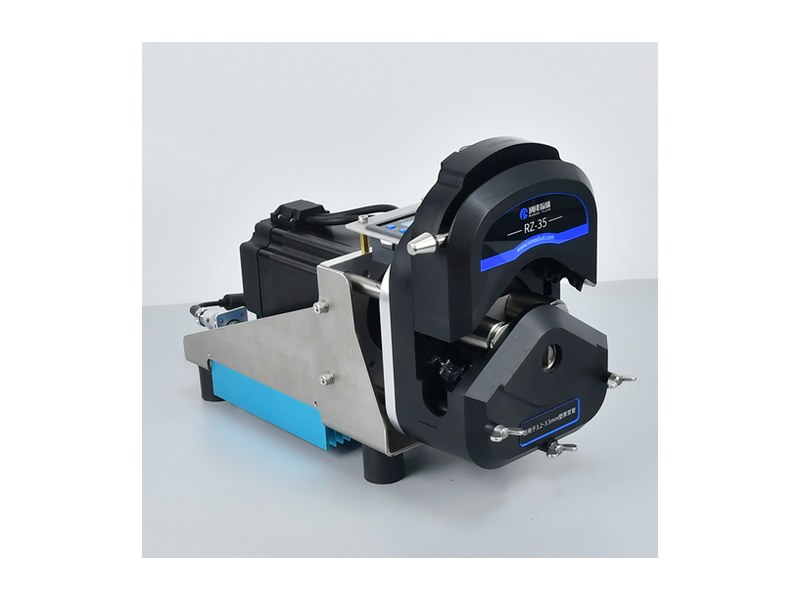

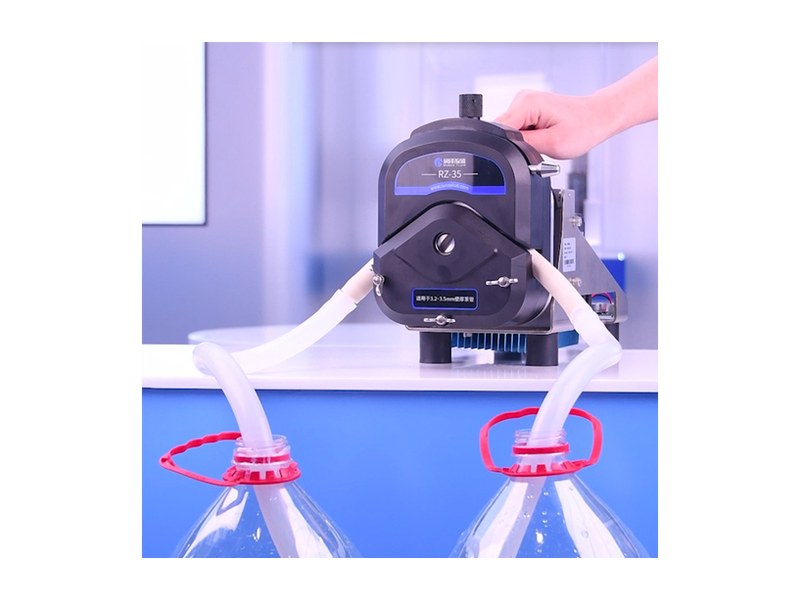

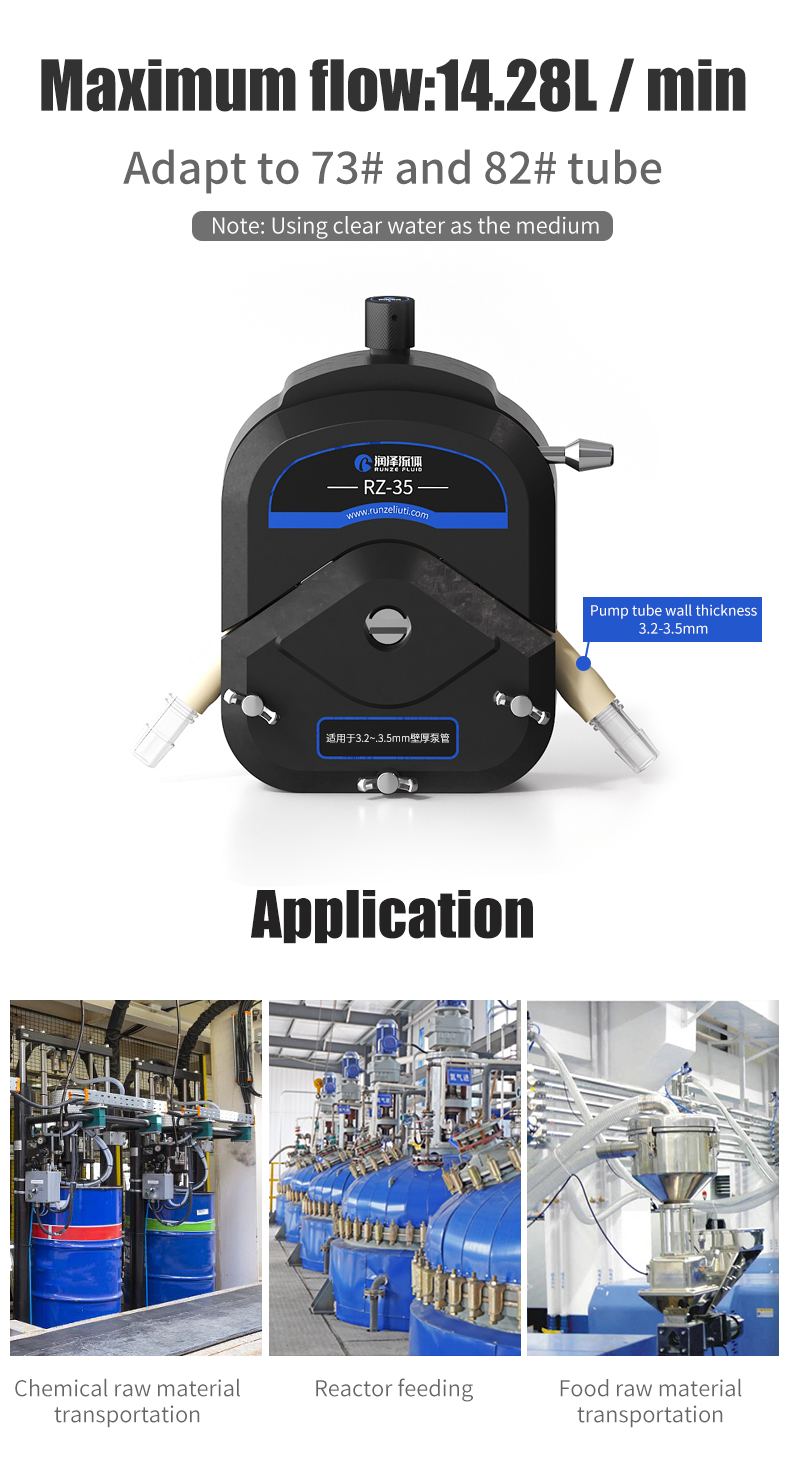

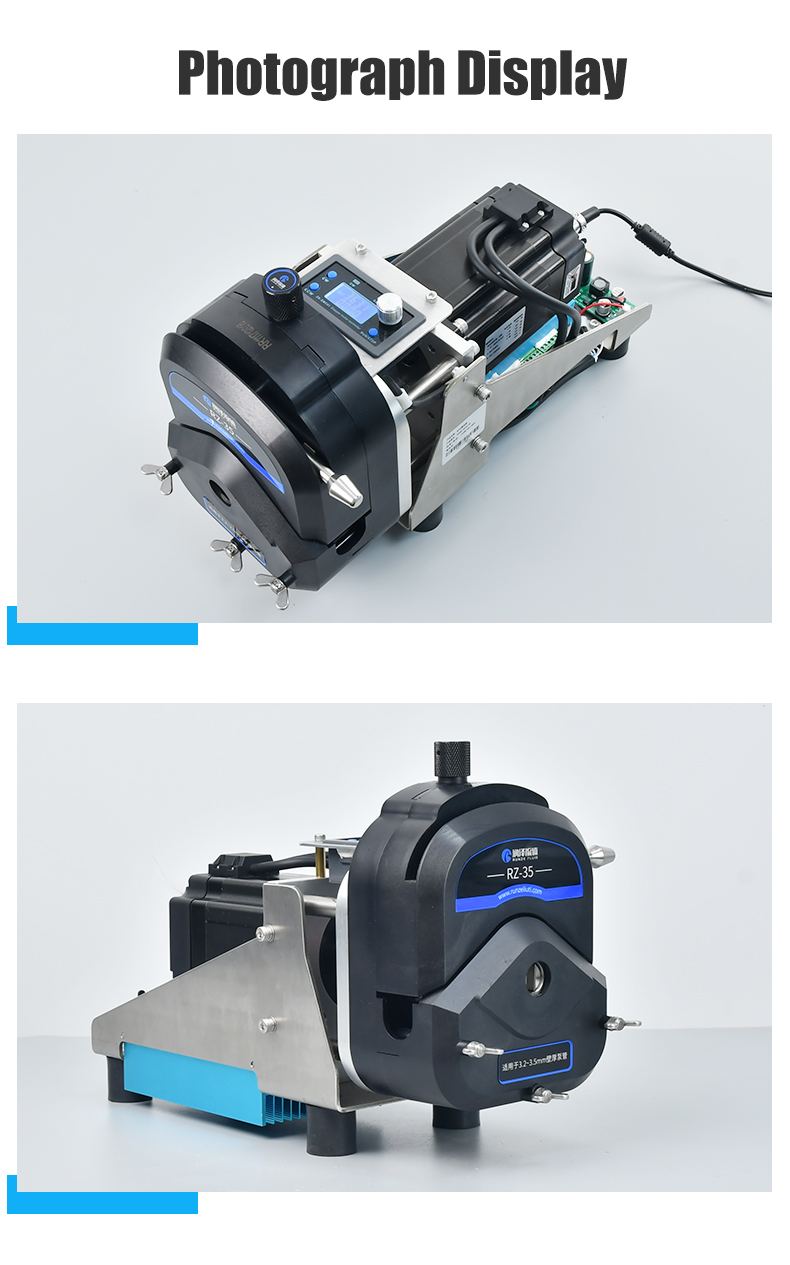

TS600은 73#·82# 굵은 튜브로 최대 14.28 L/min을 내는 일체형 산업용 연동펌프로, 86 스텝모터와 전용 컨트롤러로 속도·이송량·지연·반복 횟수를 설정해 화학 원료와 식품 원료 이송에 씁니다.

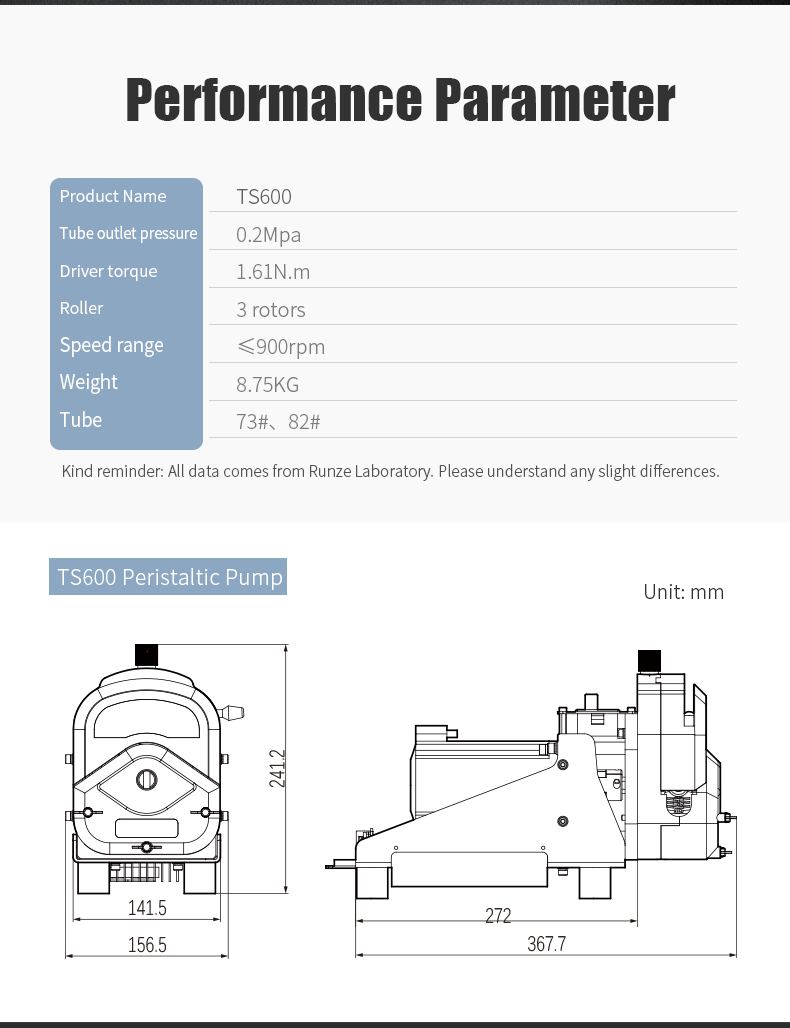

| 유량 범위 (Flow rate) | 최대 14.28 L/min (매질 청수) |
|---|---|
| 모델 (Product name) | TS600 |
| 적용 튜브 (Tube) | 73# · 82# |
| 롤러 (Roller) | 스테인리스 3롤러 |

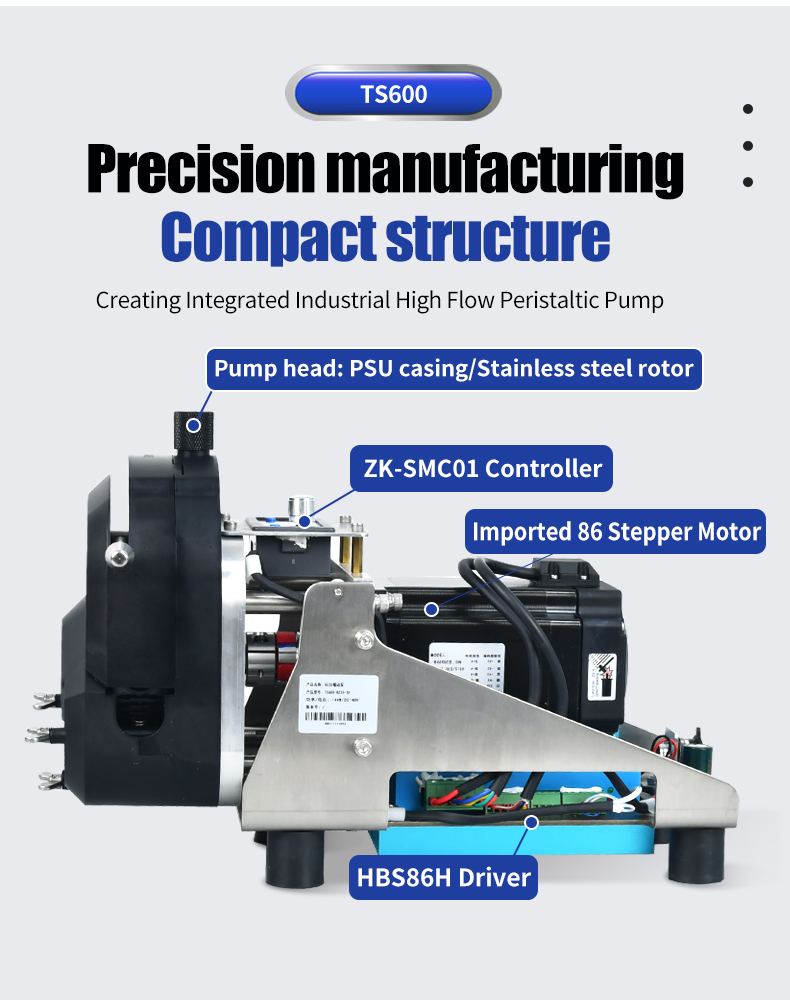

| 펌프헤드 (Pump head) | PSU 하우징 · 스테인리스 로터 |
| 회전수 (Speed range) | ≤900 rpm |
| 구동 토크 (Driver torque) | 1.61 N·m |
| 튜브 출구압 (Outlet pressure) | 0.2 MPa |
| 모터 (Motor) | 86 스텝모터 · 스텝 각도 1.8° · 홀딩 토크 8.5 N·m |
| 절연 (Insulation) | 100 MΩ MIN · 500 VDC |
| 사용 온도 (Ambient temp) | −20℃ ~ +50℃ |
| 중량 (Weight) | 8.75 kg |
| 가격 조건 | 부가세·해외배송·관세 포함 |

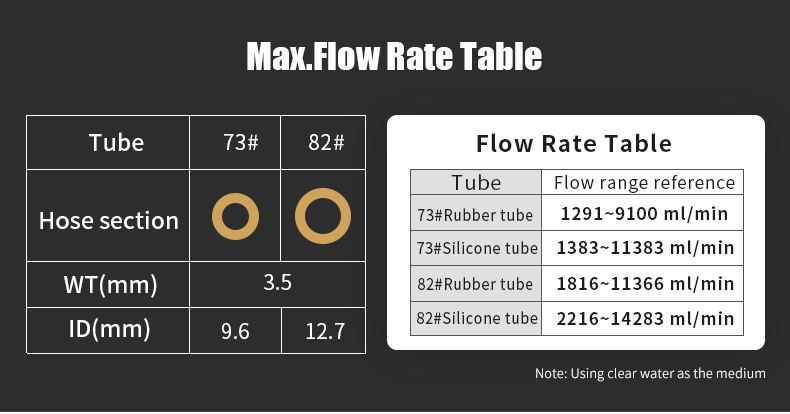

| 모델 번호 | 롤러 | 적용 튜브 | 최대 유량 | 회전수 | 중량 |
|---|---|---|---|---|---|
| TS600-RZ35-3H | 3롤러 | 73# · 82# | 14283 ml/min | <=900rpm | 8.75 kg |
최대 유량과 회전수는 제조사 표기값이며, 상온 상압에서 순수를 이송해 잰 값입니다. 매질과 사용 환경에 따라 달라집니다. 펌프헤드 단품 모델의 값은 제조사가 같은 헤드를 실은 펌프 완제품에 표기한 값입니다.

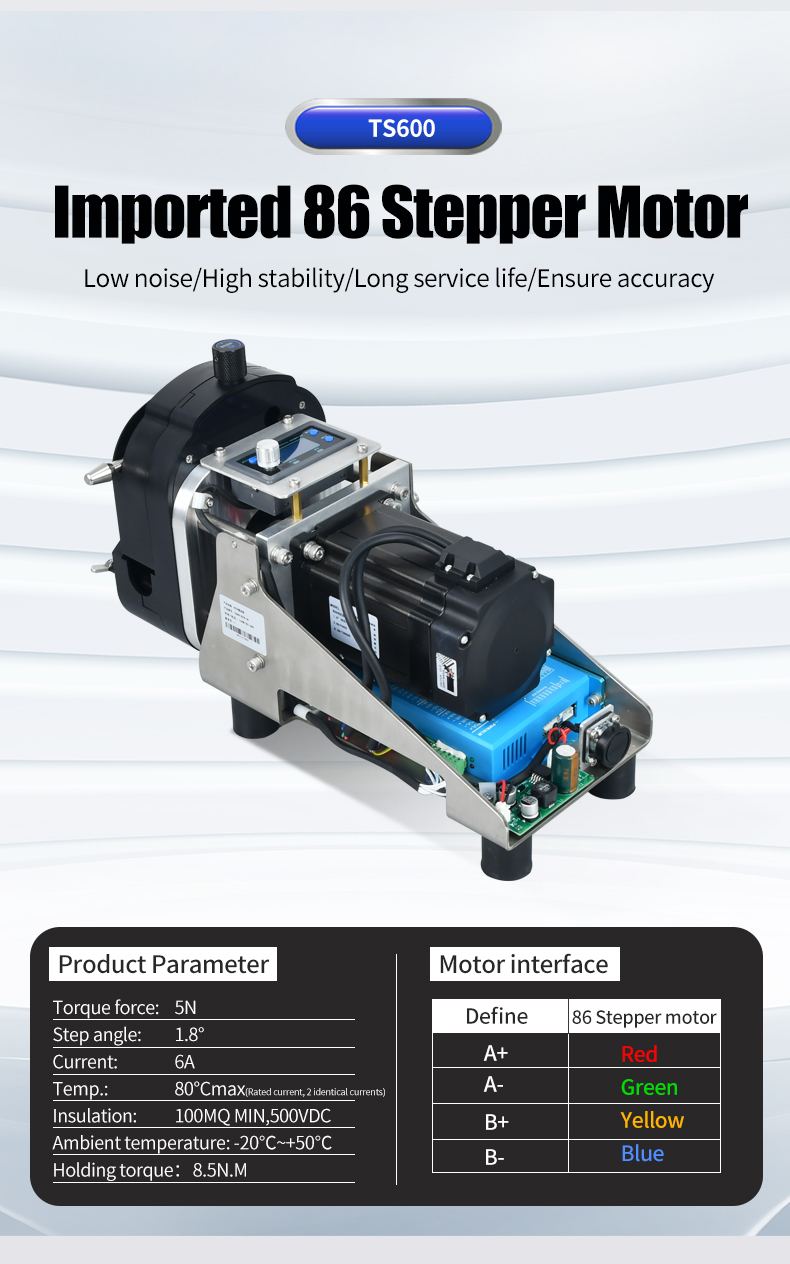

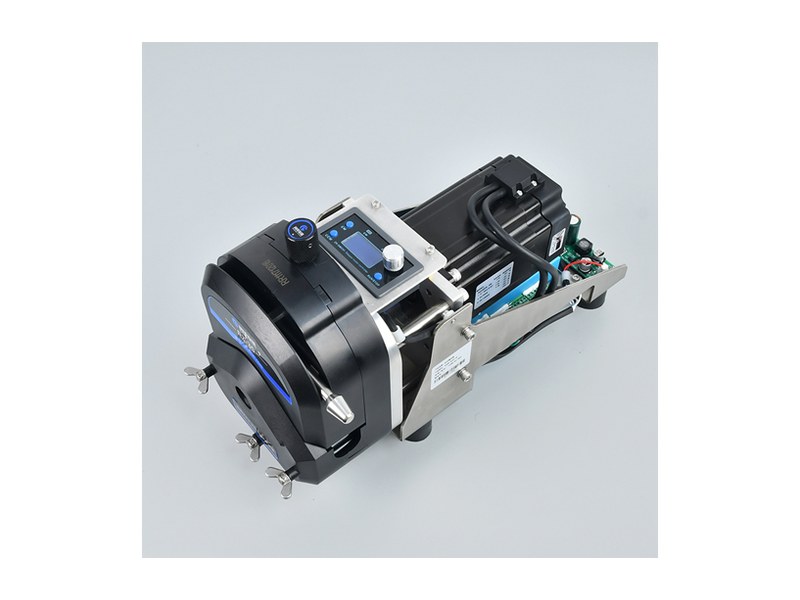

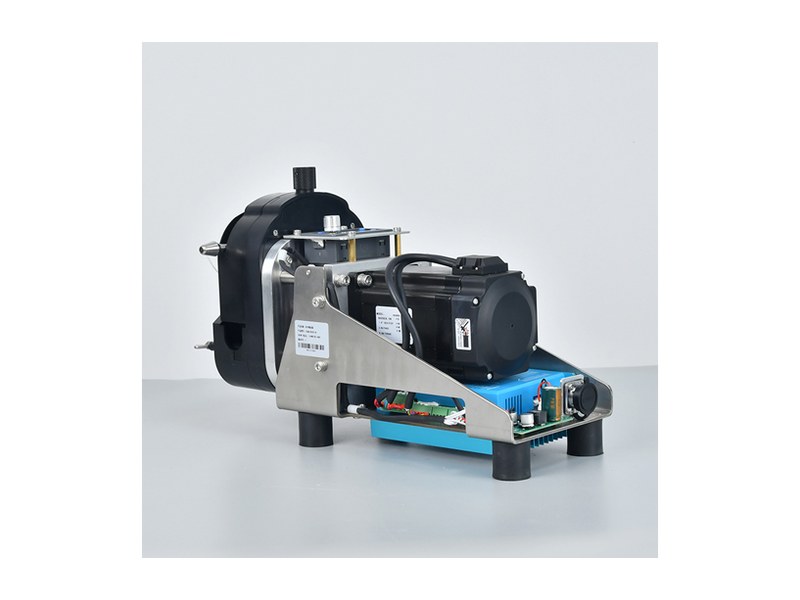

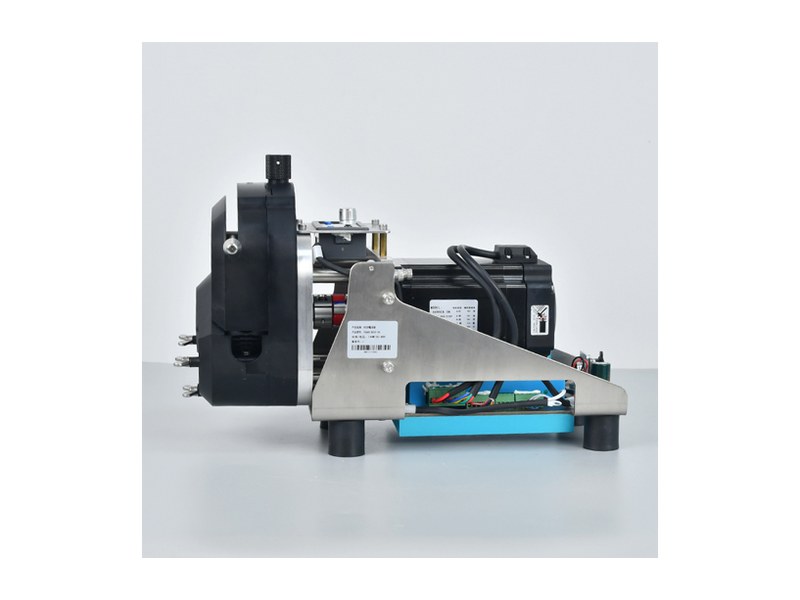

구동은 86 스텝모터 입니다. 스텝 각도 1.8°, 홀딩 토크 8.5 N·m, 절연 100 MΩ MIN(500 VDC), 사용 온도 −20℃ ~ +50℃ 입니다.

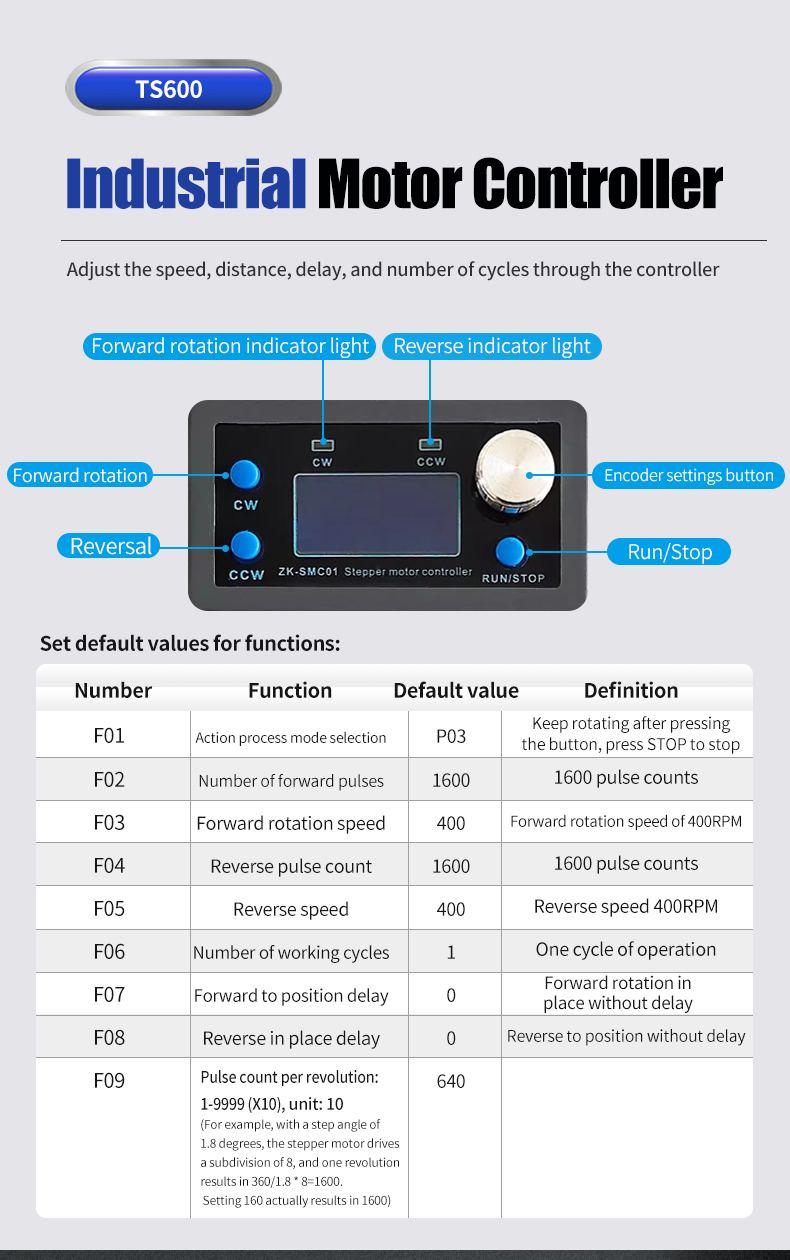

산업용 모터 컨트롤러로 속도 · 이송 거리 · 지연 시간 · 반복 횟수 를 설정합니다. 정회전·역회전 표시등과 엔코더 설정 노브가 있습니다.
유체 이송: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 리드플루이드 펌프헤드 · 연동펌프 실리콘 튜브 · PHARMED BPT 튜브 · 견적·기술 문의 · LM80C 대유량 연동펌프 · RZ35 대유량 펌프헤드
| 품목 | 함께 쓰는 이유 |
|---|---|
| Runze 실리콘 튜브 | 기본 실리콘 튜브 — 수용액·일반 이송 |
| Runze 바이톤 튜브 | 유기용매·오일 이송용 바이톤 튜브 |
| Runze 바브 유니온 | 튜브끼리 잇는 바브 유니온 |
| Runze 수 루어락 어댑터 | 튜브를 루어 장치에 연결 |
| 리드플루이드 BT101S 연동펌프 | RS-485 제어·정밀 유량이 필요하면 리드플루이드 BT101S |
유량TS600은 유량이 얼마나 나오나요?
최대 14.28 L/min입니다. 청수를 매질로 잰 값이고 73#·82# 튜브를 씁니다.
튜브어떤 튜브를 쓰나요?
73#과 82# 굵은 튜브입니다. RZ35 헤드와 같은 계열의 튜브 규격입니다.
모터모터 사양은 어떻게 되나요?
86 스텝모터로 스텝 각도 1.8°, 홀딩 토크 8.5 N·m입니다. 구동 토크는 1.61 N·m이고 회전수는 900 rpm 이하입니다.
제어어떤 항목을 설정할 수 있나요?
속도, 이송 거리, 지연 시간, 반복 횟수를 컨트롤러 엔코더로 설정합니다. 정·역 회전은 표시등으로 확인합니다.
압력압력은 얼마까지 되나요?
튜브 출구압 기준 0.2 MPa입니다.
차이LM80C와 TS600 중 어느 쪽을 골라야 하나요?
LM80C는 연속·정량·예약·교정 4모드와 RS232/RS485 통신이 들어간 지능형 제어형이고, TS600은 컨트롤러로 속도·거리·지연·반복을 설정하는 이송 중심 구성입니다. 통신 연동이 필요하면 LM80C, 단순 대유량 이송이면 TS600입니다.
