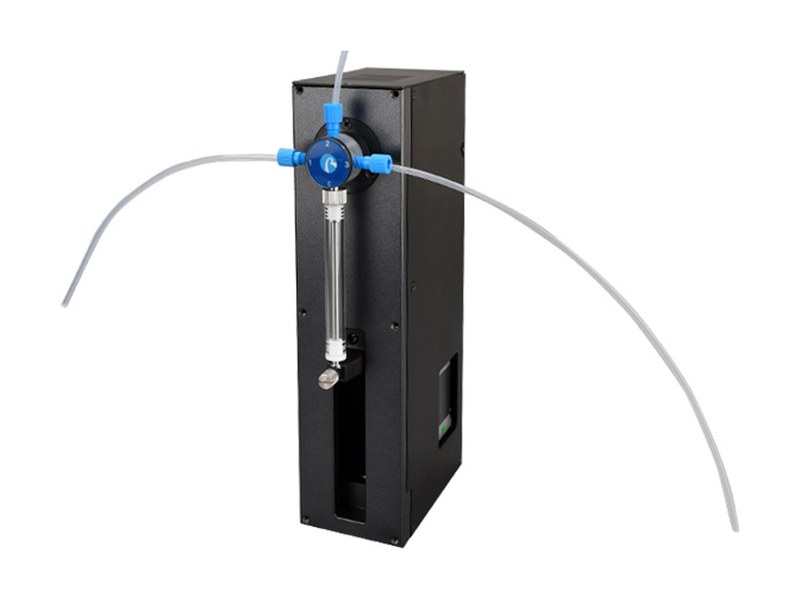

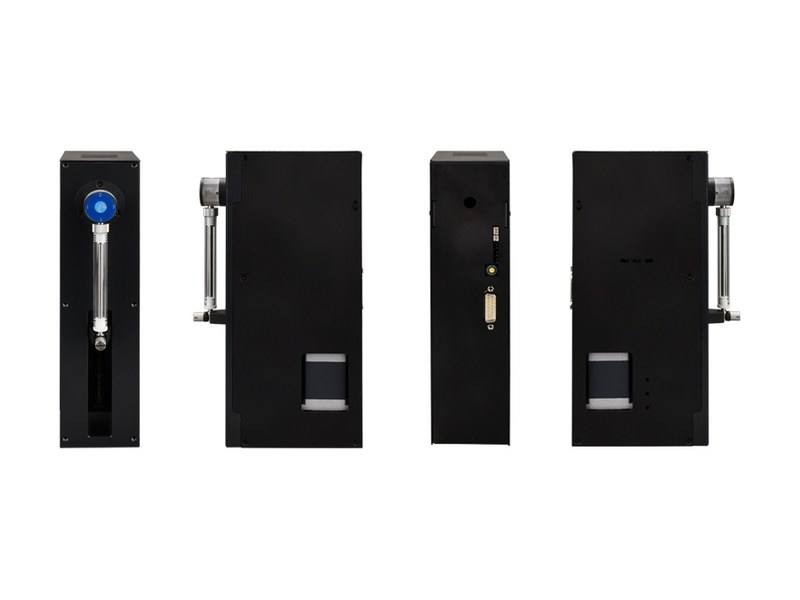

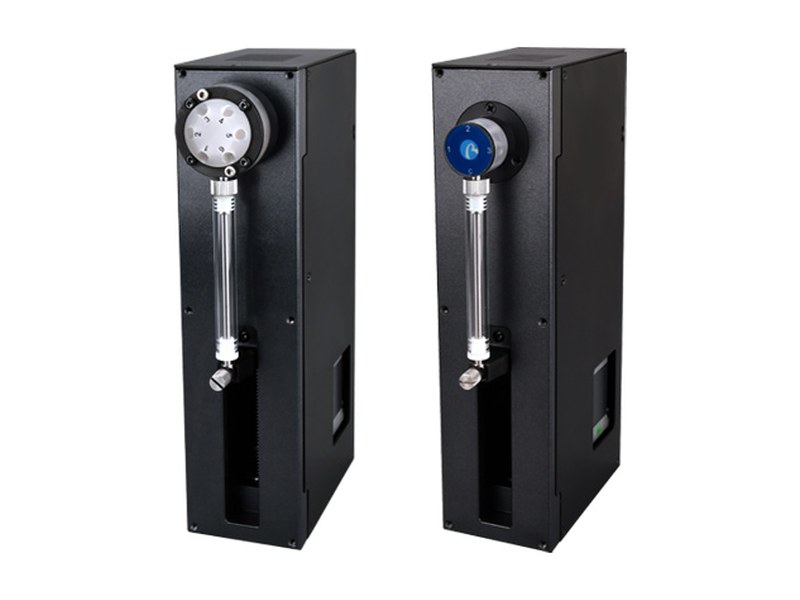

미세유체 시린지 펌프 SY-03B

특징

• 정격 스트로크 60 mm — 표준 6000 스텝, 마이크로스텝 모드 48000 스텝, 분해능 0.01 mm/스텝
• 회전수 0.1 ~ 600 rpm, 선속도 0.01 ~ 60 mm/s, 정격 스트로크 주행 1 s ~ 6000 s
• 시린지 25 · 50 · 100 · 250 · 500 µL · 1 · 2.5 · 5 · 10 · 25 mL — Runze 계열에서 가장 넓은 용량 폭입니다

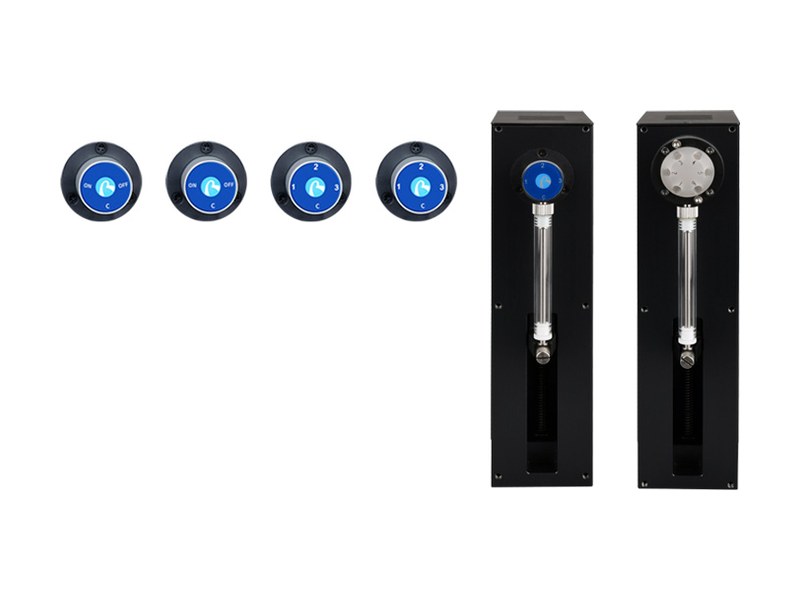

• 분배 밸브 M01 ~ M10 — Y · T · 분배 · 라디오 · 바이패스와 다포트 분배 유로를 고릅니다
• 습부는 붕규산 유리 · PTFE · 사파이어 · PCTFE, 최대 압력 0.7 MPa
• 펌웨어에서 가감속 · 백래시 보정 · 절대/상대 위치 · 주행 중 속도 변경 · 비휘발성 메모리 를 프로그래밍합니다

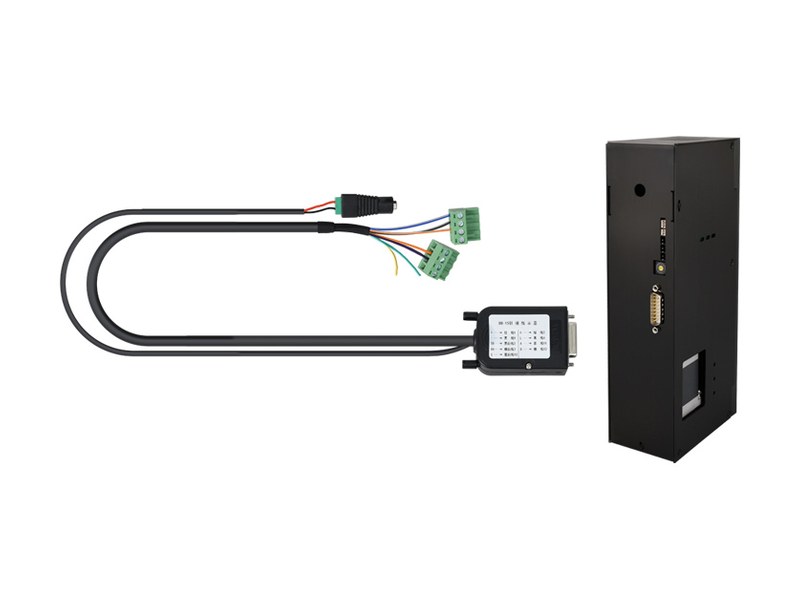

• RS232 / RS485 로 최대 15대 개별 주소 제어, 치수 65 × 145.5 × 253.3 mm · 2.2 kg

사양

모델별 사양 (Model)

모델 번호 체계 (Model number)

주문 코드는 ZSB-SY03B-60-M□□-□ 형태입니다. 60 은 정격 스트로크 60 mm, M□□ 는 분배 밸브 모델, 마지막 자리는 제어 스텝 수(6000 스텝, ASCII 코드)입니다.

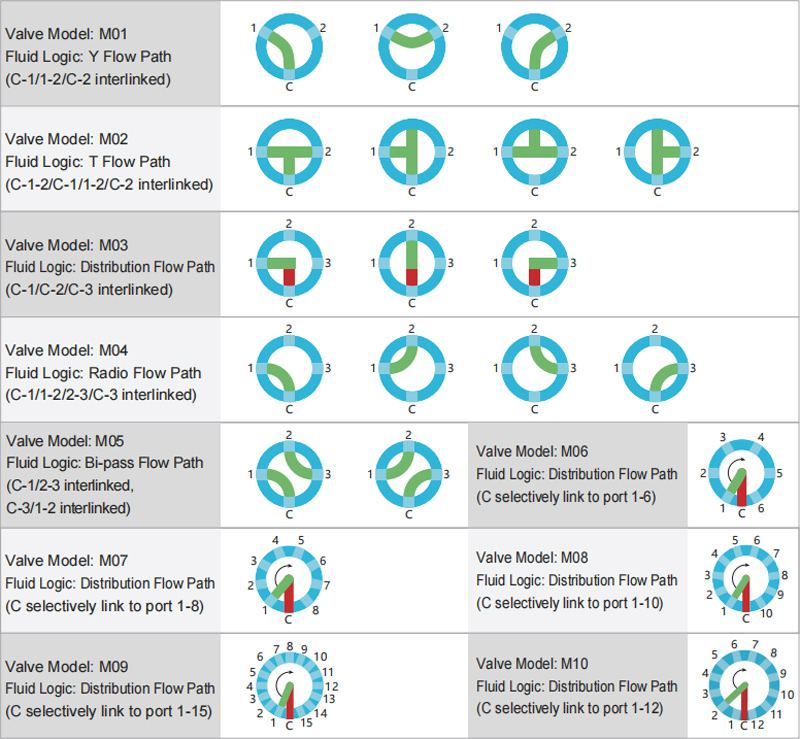

분배 밸브 유로 구성 (Valve options)

C 포트가 시린지에 연결되는 공통 포트입니다.

• M01 — Y 유로 (C-1 / 1-2 / C-2 연동)
• M02 — T 유로 (C-1-2 / C-1 / 1-2 / C-2 연동)
• M03 — 분배 유로 (C-1 / C-2 / C-3 연동)
• M04 — 라디오 유로 (C-1 / 1-2 / 2-3 / C-3 연동)
• M05 — 바이패스 유로 (C-1 / 2-3 연동, C-3 / 1-2 연동)
• M06 ~ M10 — 다포트 분배 유로. 공통 포트가 6 · 8 · 10 · 12 · 15 포트 중 하나에 선택 연결되며, 모델별 포트 수는 제조사 밸브 옵션 도면 표기를 따릅니다

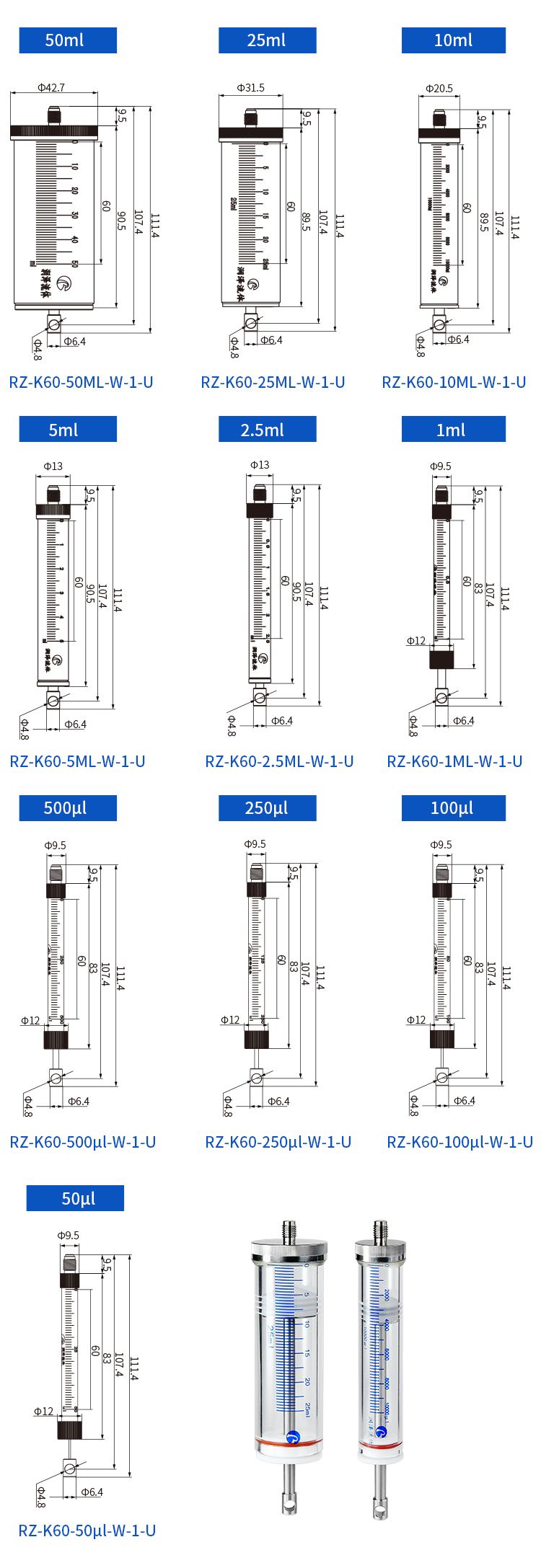

적용 시린지 규격 (K60 syringe)

정격 스트로크 60 mm 규격의 K60 기밀 시린지를 씁니다. 50 µL 부터 50 mL 까지 RZ-K60-□-W-1-U 코드로 지정합니다.

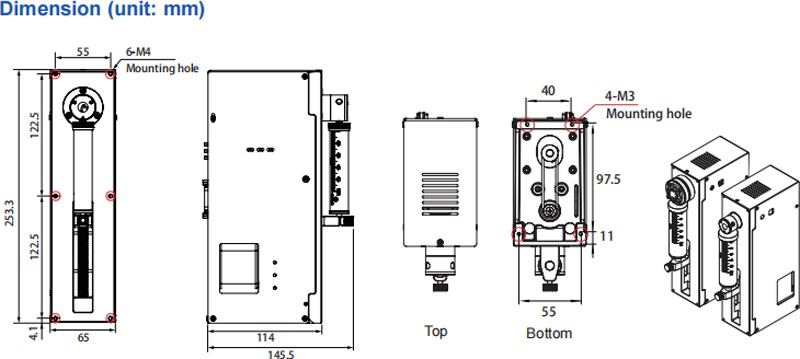

외형 치수 (Dimension, unit: mm)

상부 6-M4, 하부 4-M3 마운팅 홀이 있습니다.

용도 (Applications)

마이크로리터~밀리리터 구간을 프로그램으로 다루는 장비에 씁니다.

• 미세유체(Microfluidics) 플랫폼
• 자동 피펫팅 · 희석 · 분주
• 실험실 자동 전처리 · 분석기기 시약 공급

자료 출처 — Runze Fluid 제품 페이지
