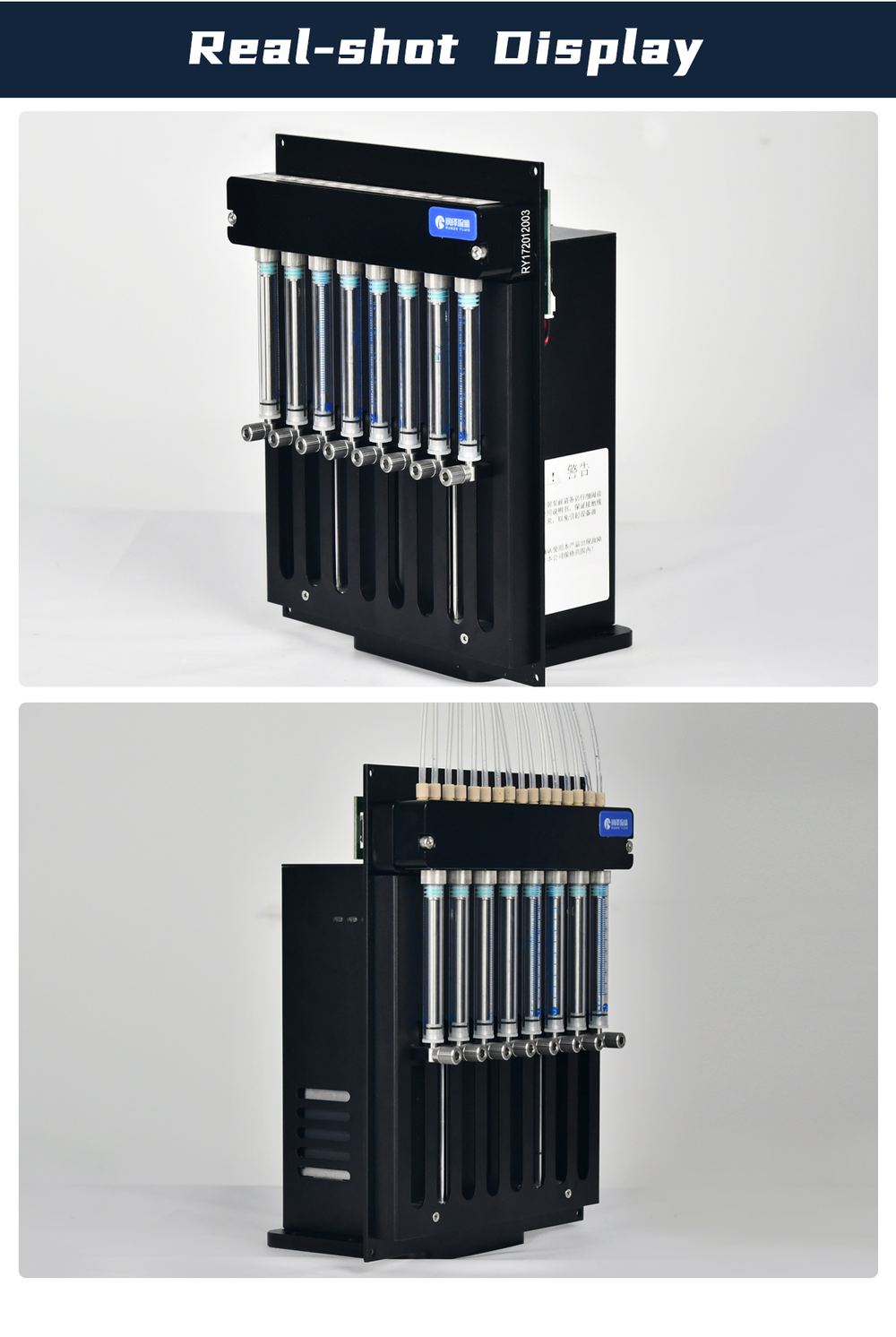

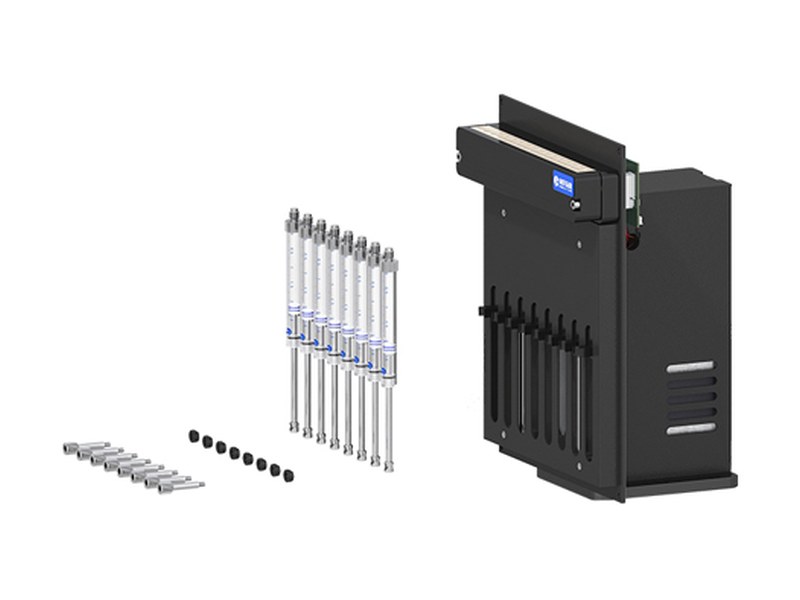

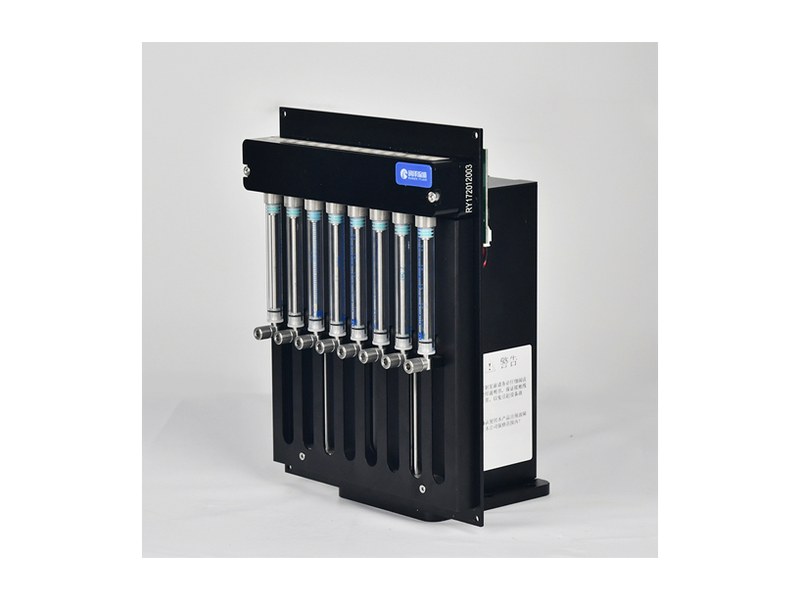

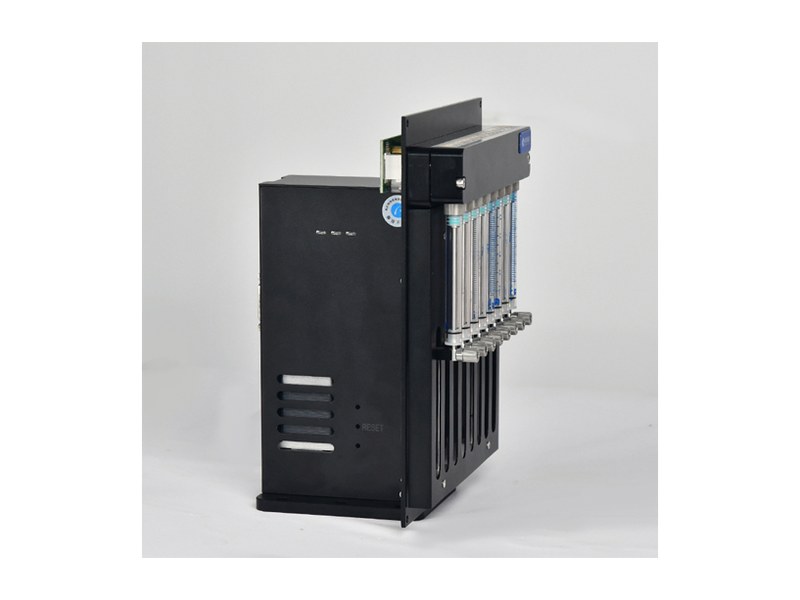

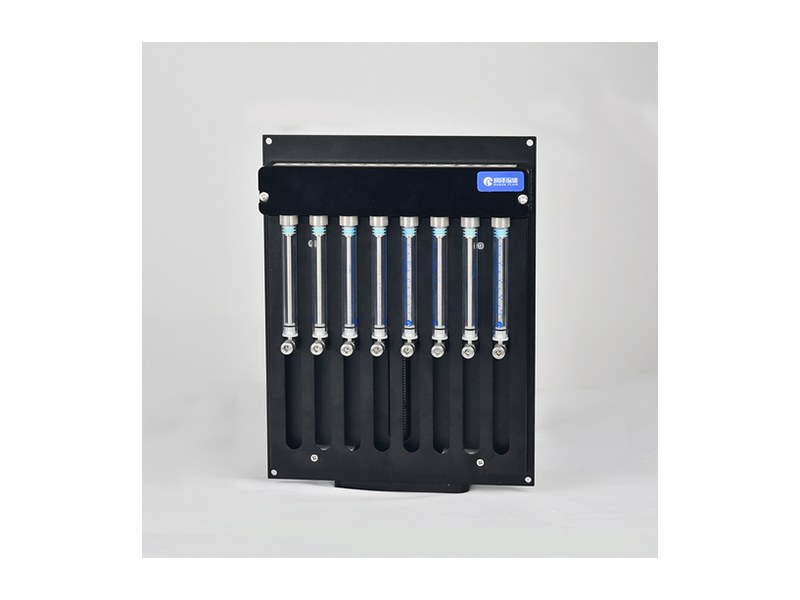

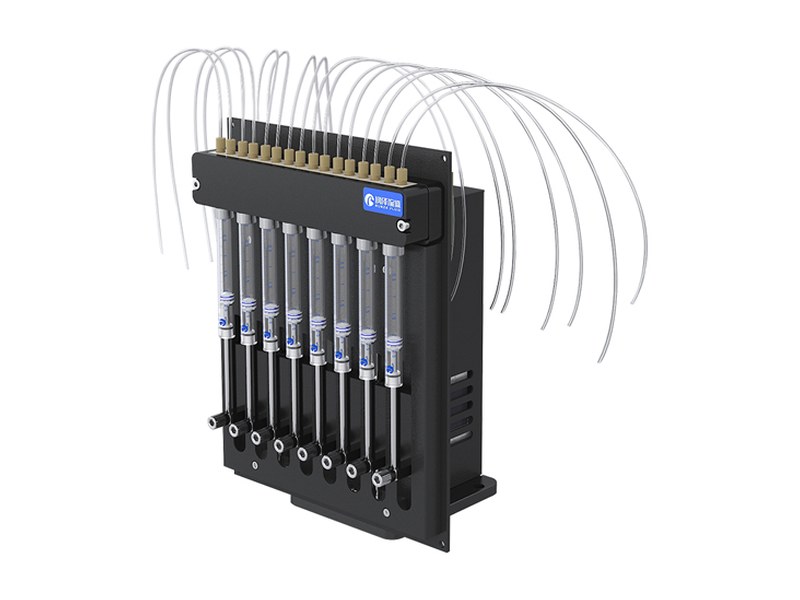

SY-03B T-DK는 시린지 8개를 동기 병렬 리드스크류로 밀면서 채널마다 3방 솔레노이드 밸브를 따로 제어하는 8채널 마이크로 시린지 펌프 모듈로, IVD·시약 분주·실험실 자동화 라인에 통째로 넣어 씁니다.

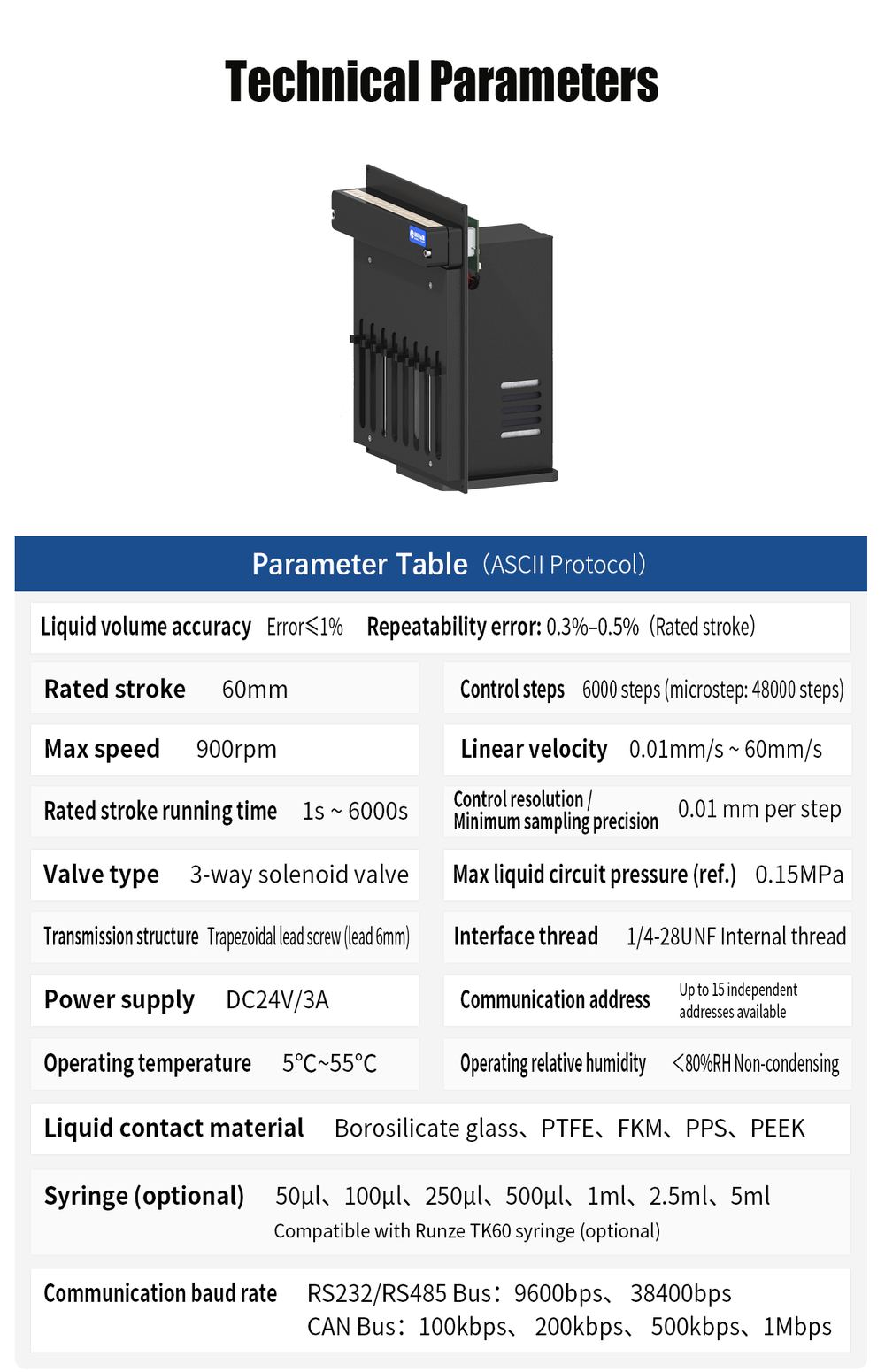

| 습부 재질 (Wetted material) | 붕규산 유리 · PTFE · FKM · PPS · PEEK |
|---|---|
| 채널 (Channels) | 8채널 독립 제어 |
| 시린지 용량 (Syringe) | 50 · 100 · 250 · 500 µL · 1 · 2.5 · 5 mL (Runze TK60 호환) |
| 액량 정확도 (Accuracy) | ≤1% |
| 반복 정밀도 (Repeatability) | 0.3 ~ 0.5% |
| 정격 스트로크 (Rated stroke) | 60 mm · 6000 스텝 (마이크로스텝 48000 스텝) |
| 제어 분해능 (Resolution) | 0.01 mm / 스텝 |
| 최대 속도 (Max speed) | 900 rpm |
| 선속도 (Linear speed) | 0.01 ~ 60 mm/s |
| 주행 시간 (Running time) | 1 s ~ 6000 s (정격 스트로크) |
| 밸브 형식 (Valve type) | 3방 솔레노이드 밸브 (3-way solenoid) |
| 최대 압력 (Max pressure) | 0.15 MPa |
| 구동부 (Actuator) | 사다리꼴 리드스크류 · 리드 6 mm |
| 연결부 (Connection) | 1/4-28 UNF 암나사 |
| 통신 (Communication) | RS232 / RS485 / CAN · ASCII / Modbus |
| 통신 속도 (Baud rate) | RS232/RS485 9600 · 38400 bps CAN 100K · 200K · 500K · 1M bps |
| 전원 (Power supply) | DC24V / 3A |
| 치수 W×H×D (Dimension) | 187 × 254 × 117.5 mm · 마운팅 홀 4 × Ø4.5 mm |
| 동작 온도 (Operating temp) | 5℃ ~ 55℃ |
| 동작 습도 (Operating humidity) | 상대습도 80% 미만 · 비결로 |
| 가격 조건 | VAT 별도 · 국제 배송료 70,000원 (주문당 1회) |
| 모델 번호 | 제품명 | 주요 사양 |
|---|---|---|
| ZSB-SY03B CDK-M-60-T1-Z-PPS | SY-03B CDK PPS Single port, straight through without solenoid valve Parallel Syringe Pump | 시리즈 SY-03B CDK / 연결 1/4-28UNF |
| ZSB-SY03B CDK-M-60-T1-Z-PEEK | SY-03B CDK PEEK Single port, straight through without solenoid valve Parallel Syringe Pump | 시리즈 SY-03B CDK / 연결 1/4-28UNF |
| ZSB-SY03BM-MY3-K1.2-C-C | SY-03BM MY-3 K1.2 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-MY3-K2.0-C-C | SY-03BM MY-3 K2.0 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-MT3-K1.2-C-C | SY-03BM MT-3 K1.2 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-MT3-K2.0-C-C | SY-03BM MT-3 K2.0 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-T03-K1.2-C-C | SY-03BM T-03 K1.2 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-T03-K2.0-C-C | SY-03BM T-03 K2.0 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-MC4-K1.2-C-C | SY-03BM MC-4 K1.2 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-MC4-K2.0-C-C | SY-03BM MC-4 K2.0 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-MCC4-K1.2-C-C | SY-03BM MCC-4 K1.2 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-MCC4-K2.0-C-C | SY-03BM MCC-4 K2.0 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03B CDK-M-60-T1-F-PPS | SY-03B CDK PPS Single port with solenoid valve Parallel Syringe Pump | 시리즈 SY-03B CDK / 연결 1/4-28UNF |
| ZSB-SY03BM-T06-K1.0-C-C | SY-03BM T-06 K1.0 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-T08-K1.0-C-C | SY-03BM T-08 K1.0 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-T09-K1.0-C-C | SY-03BM T-09 K1.0 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-T12-K1.0-C-C | SY-03BM T-12 K1.0 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03B CDK-M-60-T2-F-PPS | SY-03B CDK PPS Two ports with solenoid valve Parallel Syringe Pump | 시리즈 SY-03B CDK / 연결 1/4-28UNF |
| ZSB-SY03BM-T06-K1.0-C-C-X | SY-03BM T-06 K1.0 Beveled Valve Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-T10-K1.0-C-C-X | SY-03BM T-10 K1.0 Beveled Valve Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-T08-K1.0-C-C-X | SY-03BM T-08 K1.0 Beveled Valve Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-T04-K1.0-C-C-X | SY-03BM T-04 K1.0 Beveled Valve Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-T09-K1.0-C-C-X | SY-03BM T-09 K1.0 Beveled Valve Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-T10-K1.0-C-C | SY-03BM T-10 K1.0 Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03BM-T12-K1.0-C-C-X | SY-03BM T-12 K1.0 Beveled Valve Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03B CDK-M-60-T4-F-PPS | SY-03B CDK PPS Four ports with solenoid valve Parallel Syringe Pump | 시리즈 SY-03B CDK / 연결 1/4-28UNF |
| ZSB-SY03BM-T16-K1.2-C-C-X | SY-03BM T-16 K1.2 Beveled Valve Industrial Syringe Pump | 시리즈 SY-03BM / 연결 1/4-28UNF |
| ZSB-SY03B CDK-M-60-T6-F-PPS | SY-03B CDK PPS Six ports with solenoid valve Parallel Syringe Pump | 시리즈 SY-03B CDK / 연결 1/4-28UNF |
| ZSB-SY03B CDK-M-60-T8-F-PPS | SY-03B CDK PPS Eight ports with solenoid valve Parallel Syringe Pump | 시리즈 SY-03B CDK / 연결 1/4-28UNF |
| SY03B T-DK | SY-03B T-DK Parallel Trace Amounts Syringe Pump | 연결 1/4-28UNF |

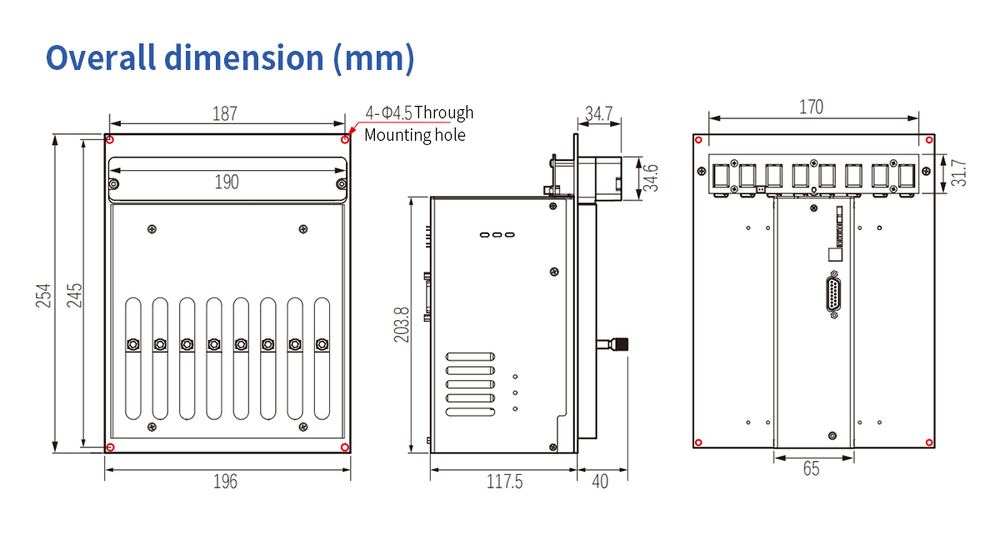

전체 치수는 폭 187 mm × 높이 254 mm × 깊이 117.5 mm 이고, 마운팅 홀은 4 × Ø4.5 mm 입니다.
제조사는 IVD·실험실 자동화·분석장비 제조사를 대상으로 채널 수, 스트로크 길이, 통신 프로토콜, 기구 통합 방식을 맞춘 OEM 모듈을 공급합니다.
자료 출처 — Runze Fluid 제품 페이지
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 시린지 펌프 SY-03B DK 시리즈 · 기밀 시린지 · 3방 솔레노이드 밸브

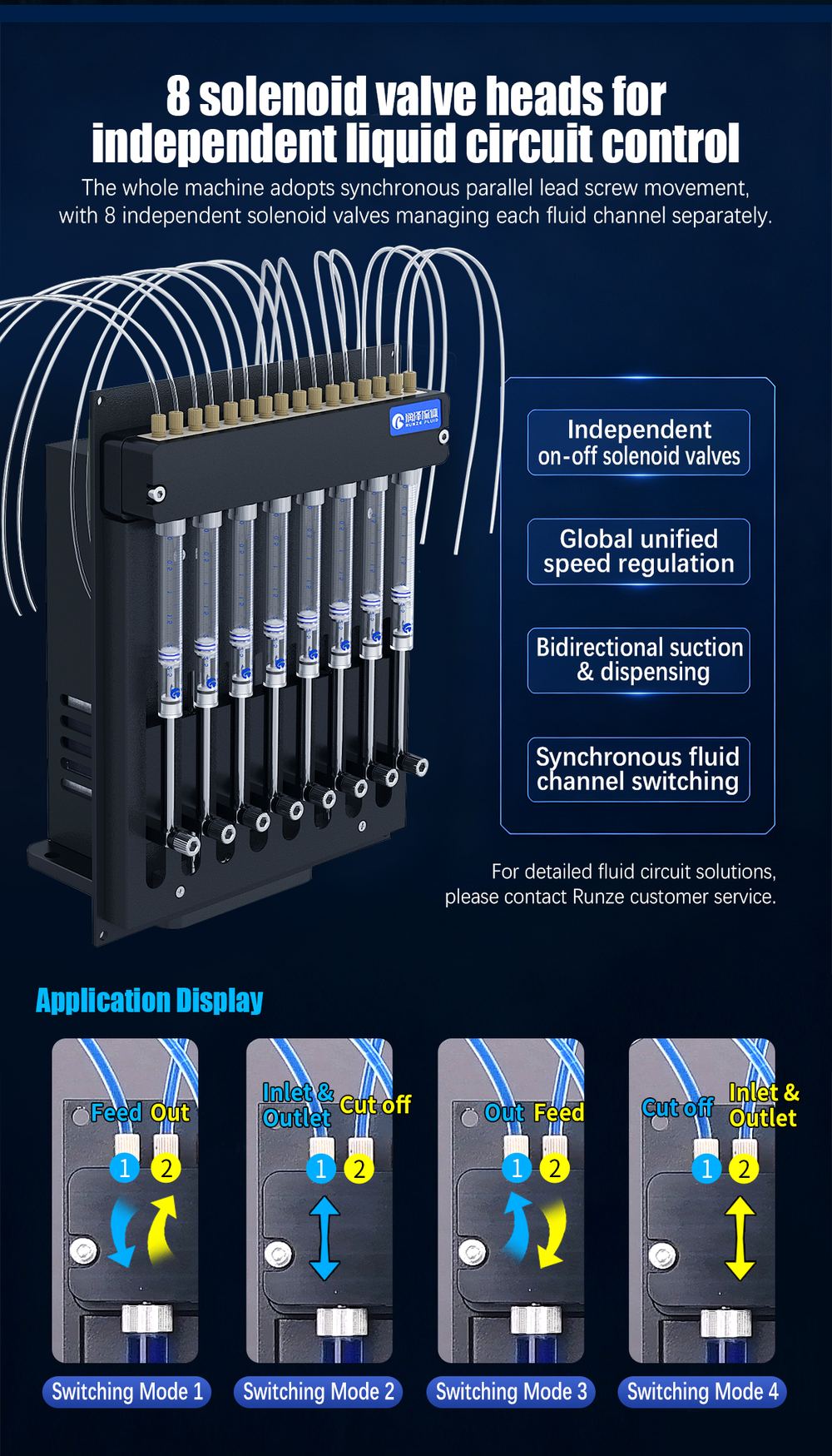

구조8채널이 각각 따로 움직이나요?

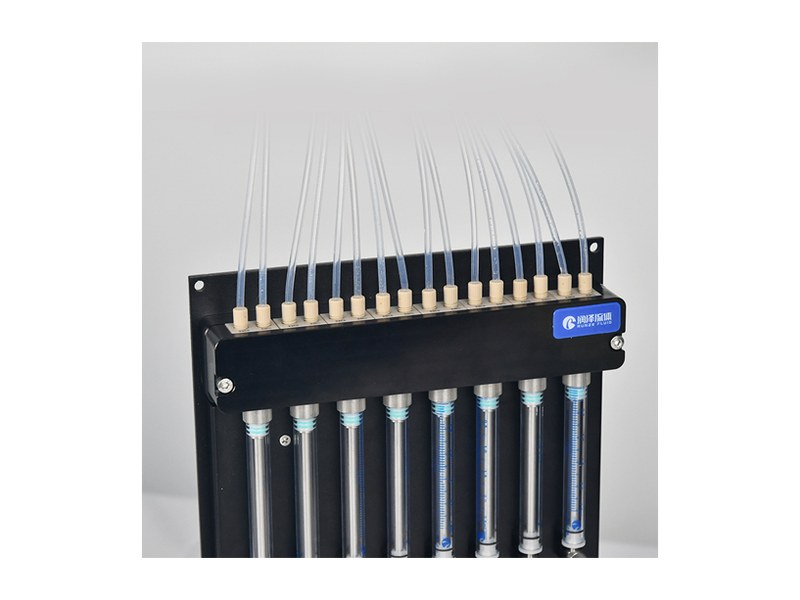

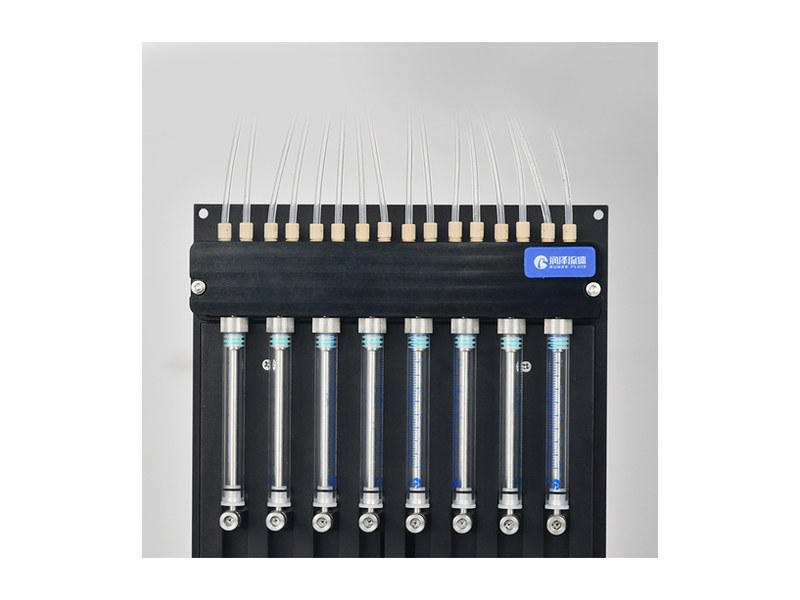

밀어내는 리드스크류는 동기 병렬 구동이고, 유로는 채널마다 3방 솔레노이드 밸브가 따로 제어합니다. 그래서 흡입·토출·유로 전환을 채널별로 다르게 걸 수 있습니다.
시린지시린지는 어떤 용량을 쓸 수 있나요?
50 µL, 100 µL, 250 µL, 500 µL, 1 mL, 2.5 mL, 5 mL입니다. Runze TK60 시린지와 호환됩니다.

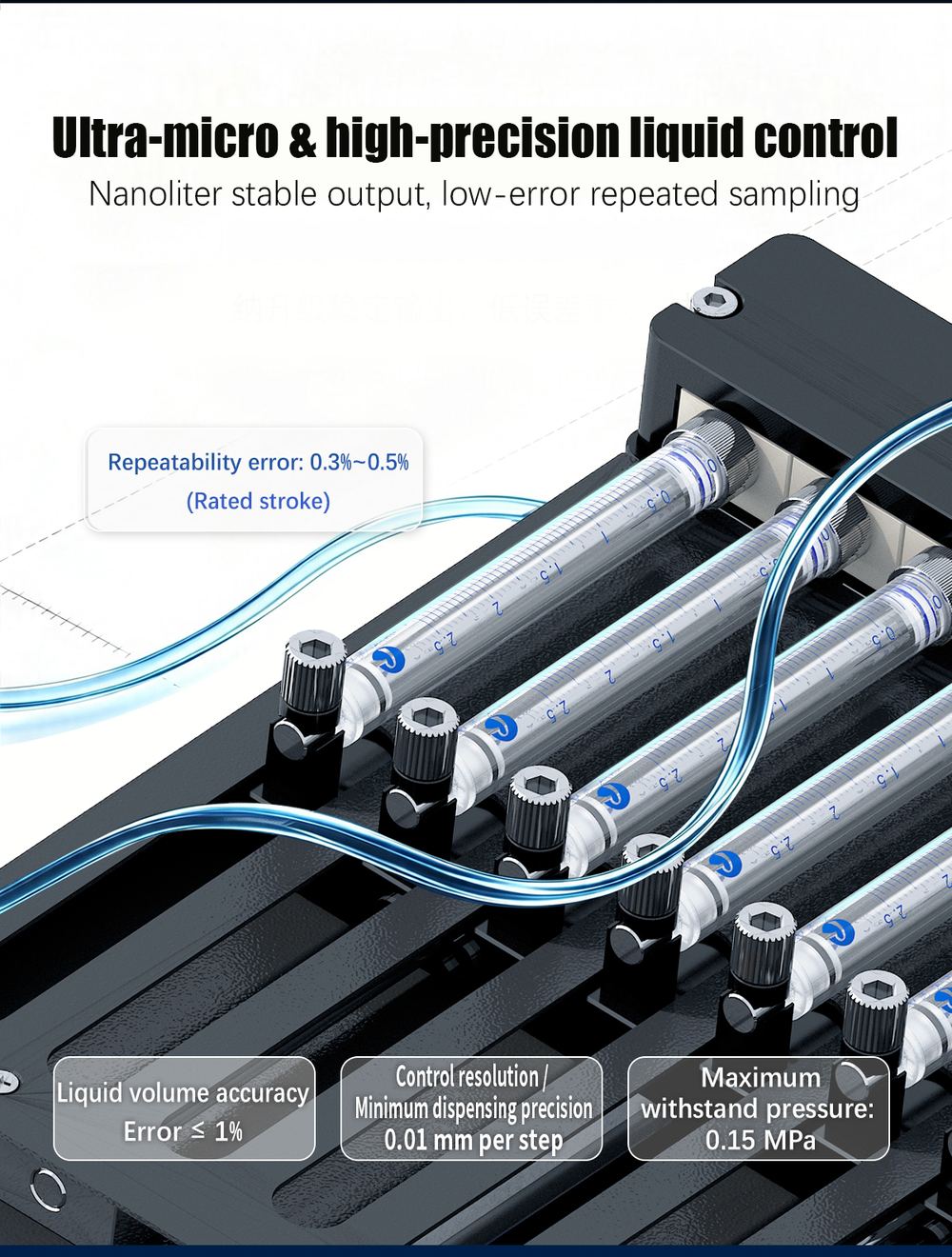

정밀도분해능은 얼마인가요?
스텝당 0.01 mm이고 정격 스트로크 60 mm를 표준 6000 스텝, 마이크로스텝 모드에서 48000 스텝으로 나눕니다.
압력압력 정격은 어떻게 되나요?
최대 액회로 압력은 0.15 MPa입니다. 솔레노이드 밸브가 들어간 구성이라 고압용은 아닙니다.

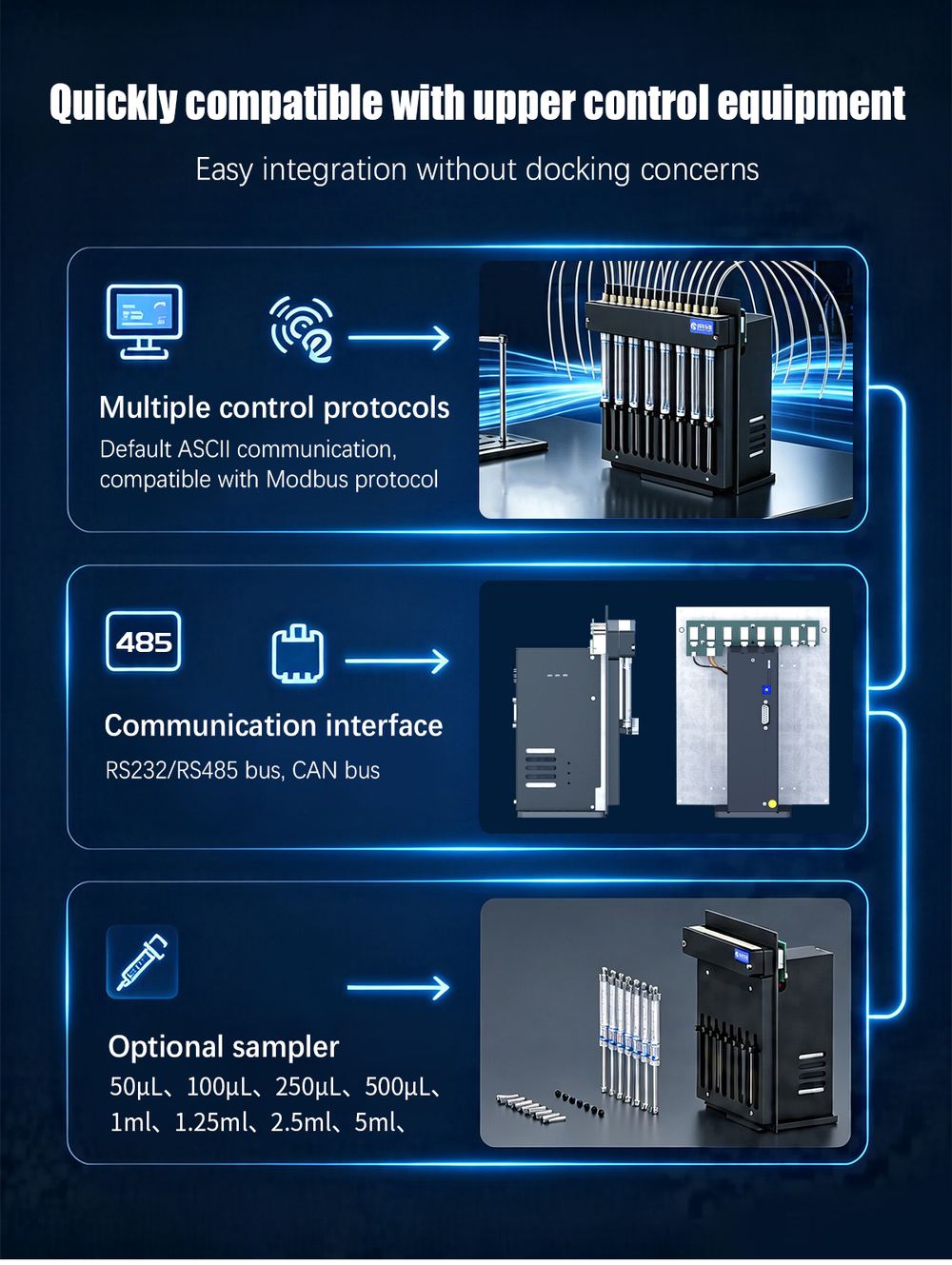

제어프로토콜은 무엇을 지원하나요?

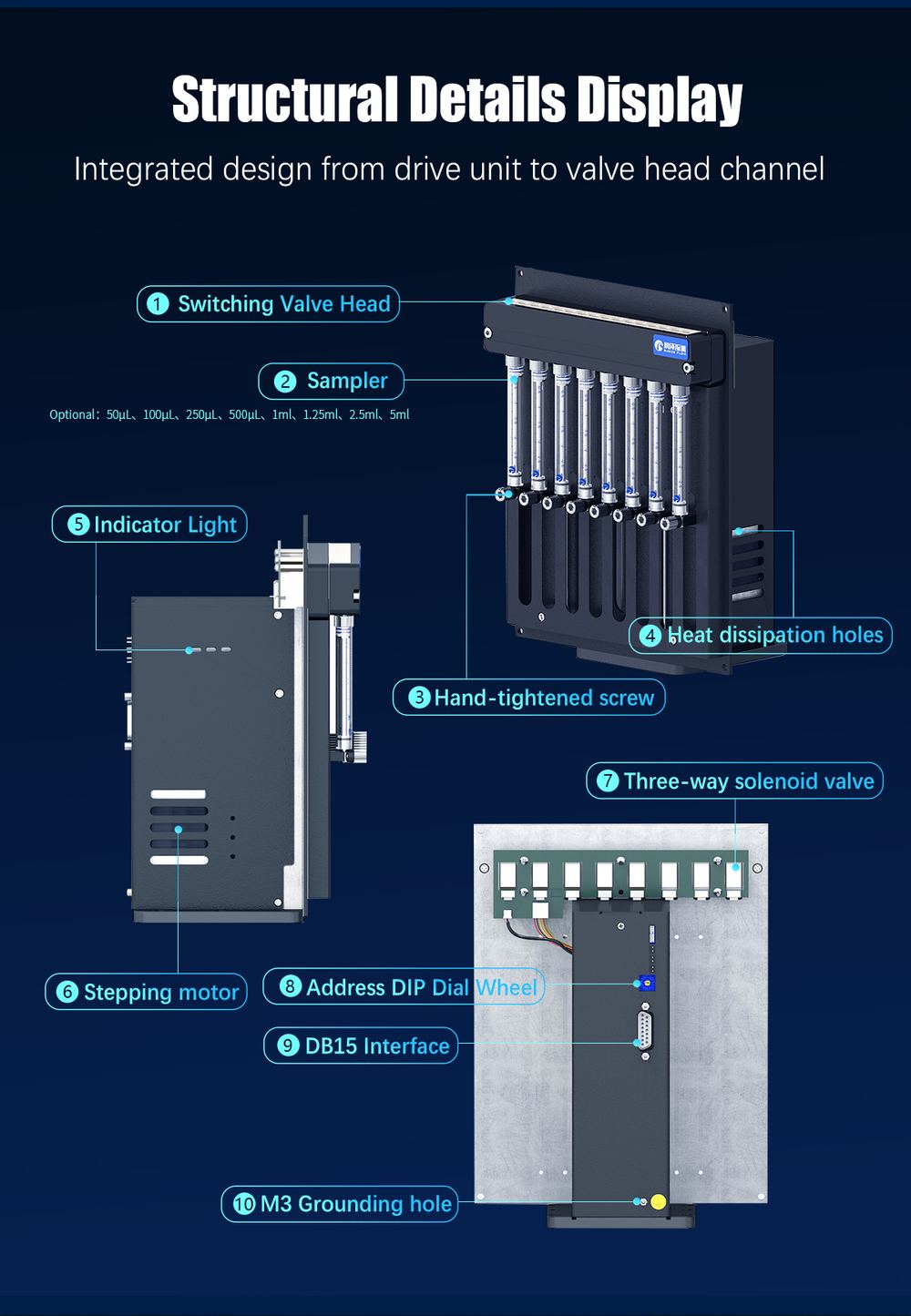

ASCII와 Modbus를 지원하며 물리 계층은 RS232 · RS485 · CAN입니다. 주소는 본체 DIP 스위치로 지정합니다.
설치장비에 넣을 때 치수가 어떻게 되나요?
폭 187 mm, 높이 254 mm, 깊이 117.5 mm이고 마운팅 홀은 4 × Ø4.5 mm입니다.
재질습부 재질은 무엇인가요?
붕규산 유리, PTFE, FKM, PPS, PEEK입니다.
