3방 솔레노이드 밸브 (약액용)

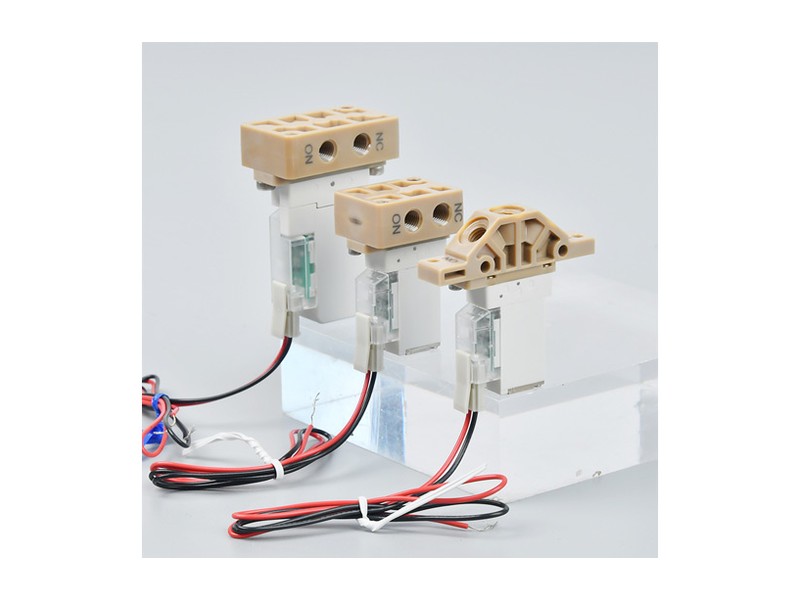

Runze Fluid Three-way Solenoid Valve
PEEK 바디 · FKM 다이어프램 · 로커암 방식 · 1/4-28 UNF
3방 솔레노이드 밸브는 약액용 소형 직동식 밸브로, 로커암 다이어프램 구조로 내부 유로를 최적화해 내부 체적을 줄였습니다.
3방 솔레노이드 밸브는 약액용 소형 직동식 밸브로, 로커암 다이어프램 구조로 내부 유로를 최적화해 내부 체적을 줄였습니다.

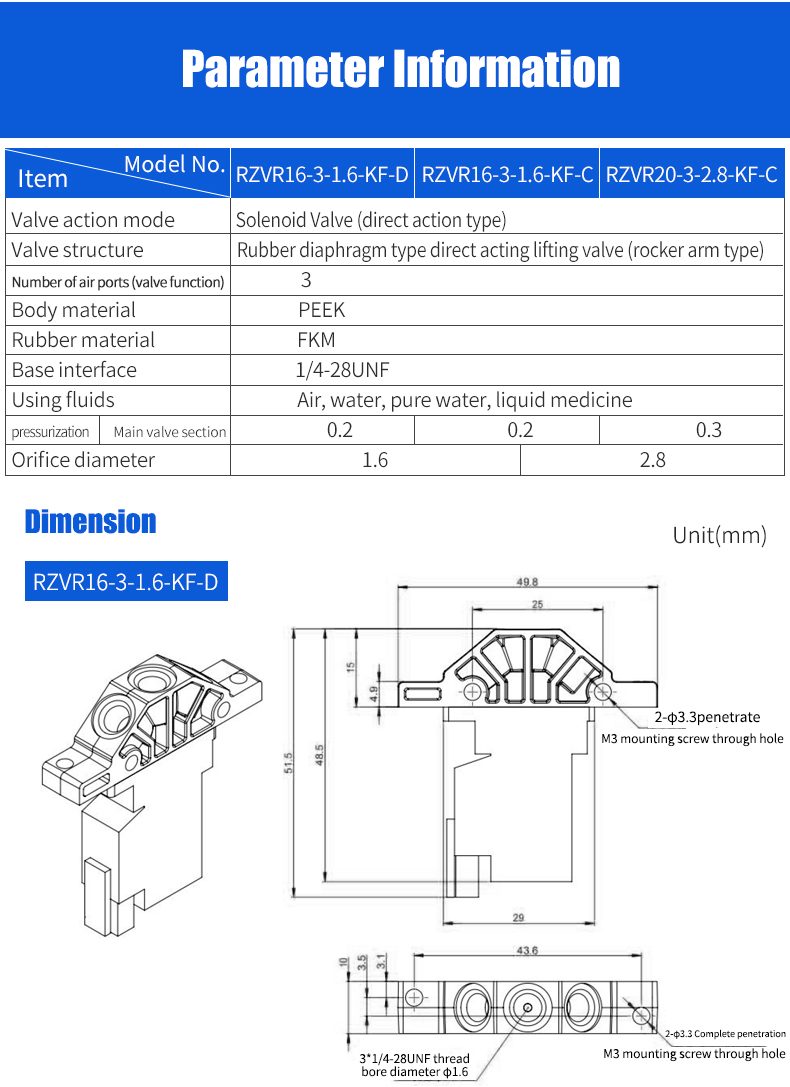

| 밸브 동작 방식 (Valve action mode) | 솔레노이드 밸브 · 직동식 (Direct action type) |
|---|---|
| 밸브 구조 (Valve structure) | 고무 다이어프램 직동 리프트 밸브 (로커암형) |
| 포트 수 (Number of air ports) | 3 |

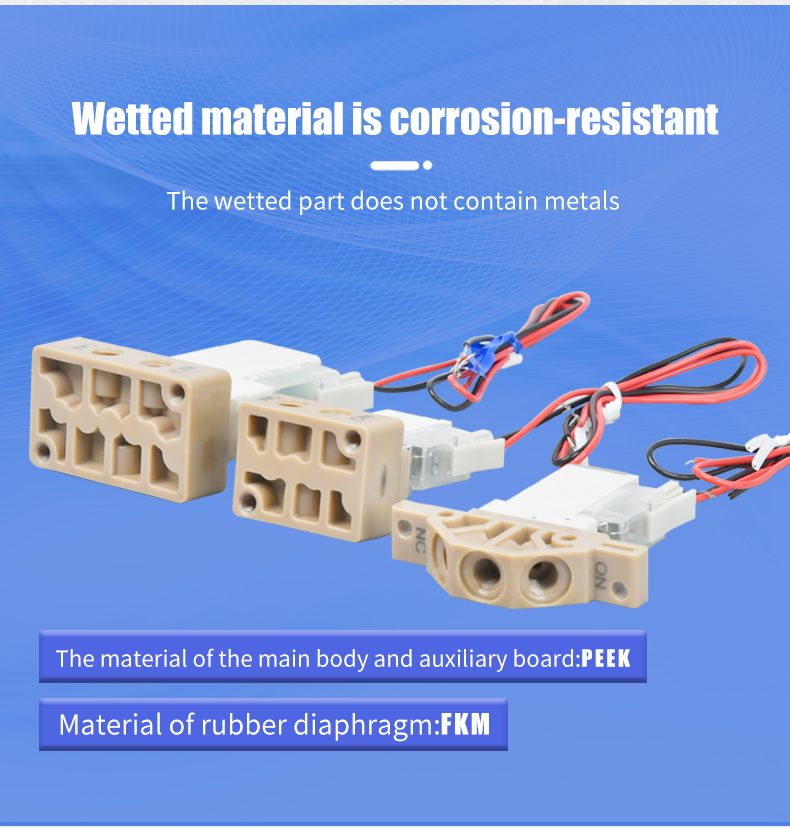

| 습부 재질 (Wetted material) | PEEK 바디 · FKM 다이어프램 |
| 바디 재질 (Body material) | PEEK |
| 고무 재질 (Rubber material) | FKM |
| 베이스 인터페이스 (Base interface) | 1/4-28 UNF |
| 사용 유체 (Using fluids) | 공기 · 물 · 순수 · 약액 |

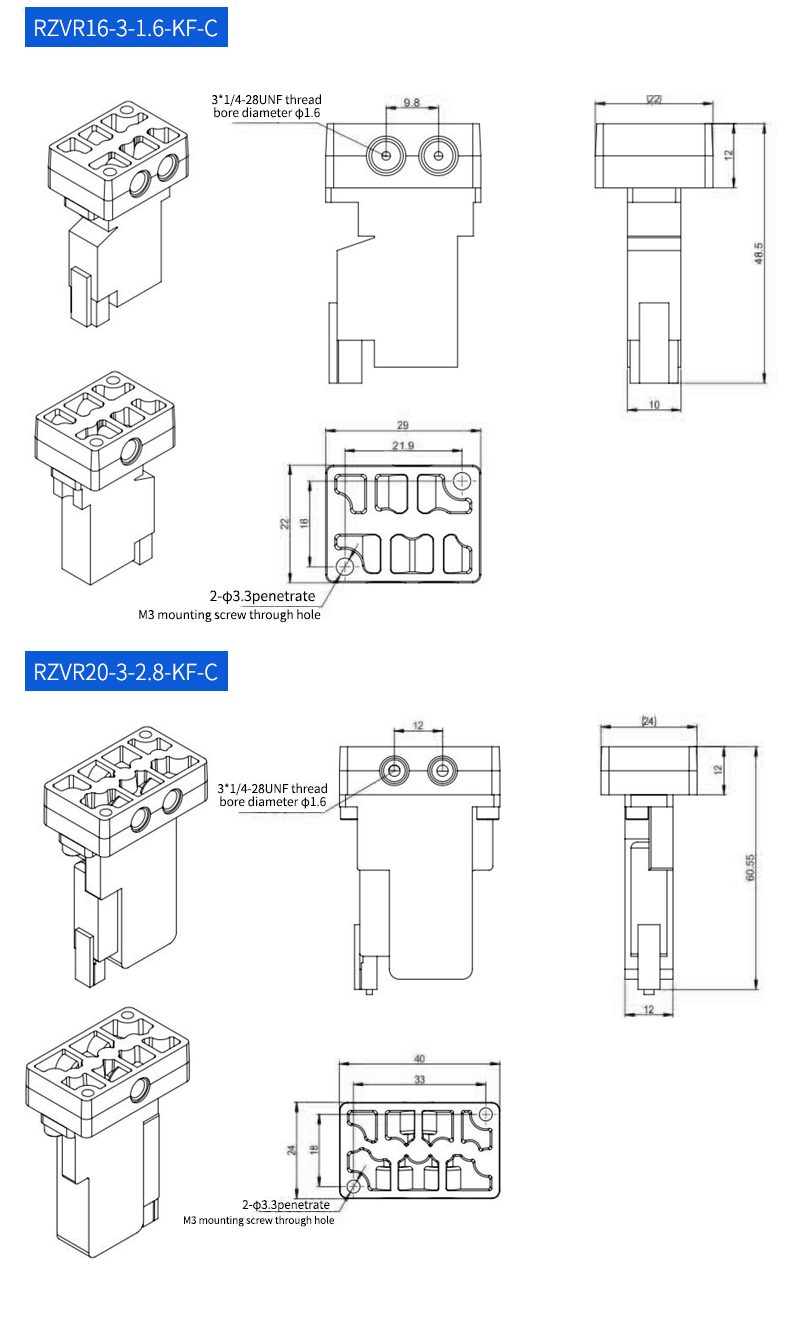

| 항목 | RZVR16-3-1.6-KF-D | RZVR16-3-1.6-KF-C | RZVR20-3-2.8-KF-C |
|---|---|---|---|
| 가압 (Pressurization, MPa) | 0.2 | 0.2 | 0.3 |
| 오리피스 직경 (Orifice diameter, mm) | 2 | 2 | 3 |
자료 출처 — Runze Fluid 제품 페이지
유체 제어: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 3방 스위칭 밸브 MRV-01B · 셀렉터 밸브 SV-07
재질약액에 써도 되나요?
바디가 PEEK, 고무가 FKM이라 약액용으로 설계됐습니다. 공기·물·순수·약액에 씁니다.
선택모델 3종은 무엇이 다른가요?
오리피스와 가압이 다릅니다. RZVR16 계열은 오리피스 2 mm·0.2 MPa, RZVR20 계열은 3 mm·0.3 MPa입니다.

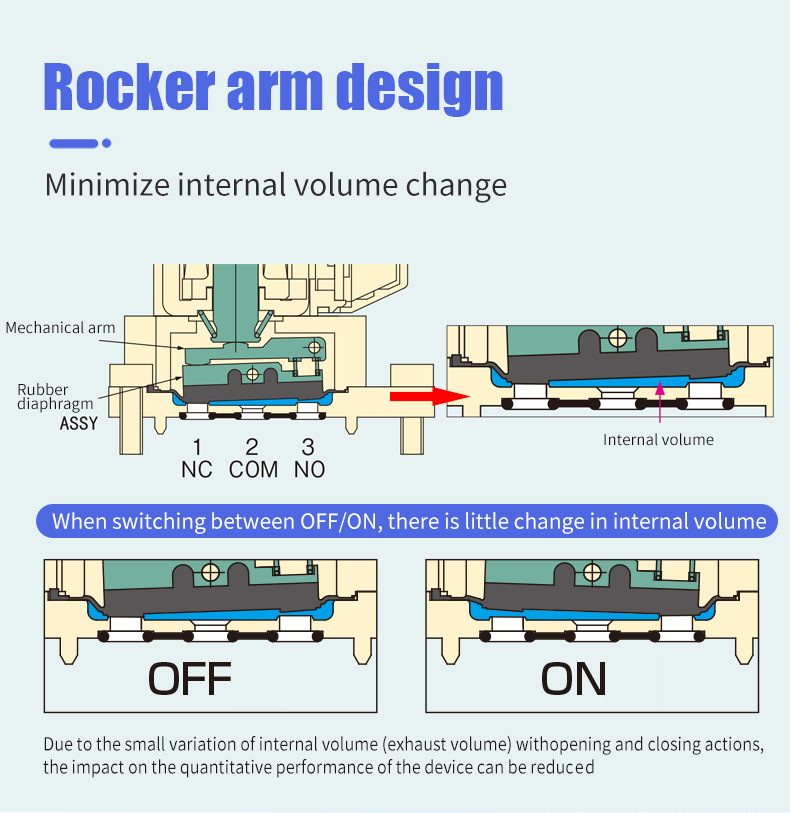

구조로커암 구조의 장점은요?
내부 유로를 최적화해 내부 체적을 줄입니다. 데드볼륨이 작아야 하는 유로에 유리합니다.
연결연결 규격은요?
베이스 인터페이스가 1/4-28 UNF입니다.
