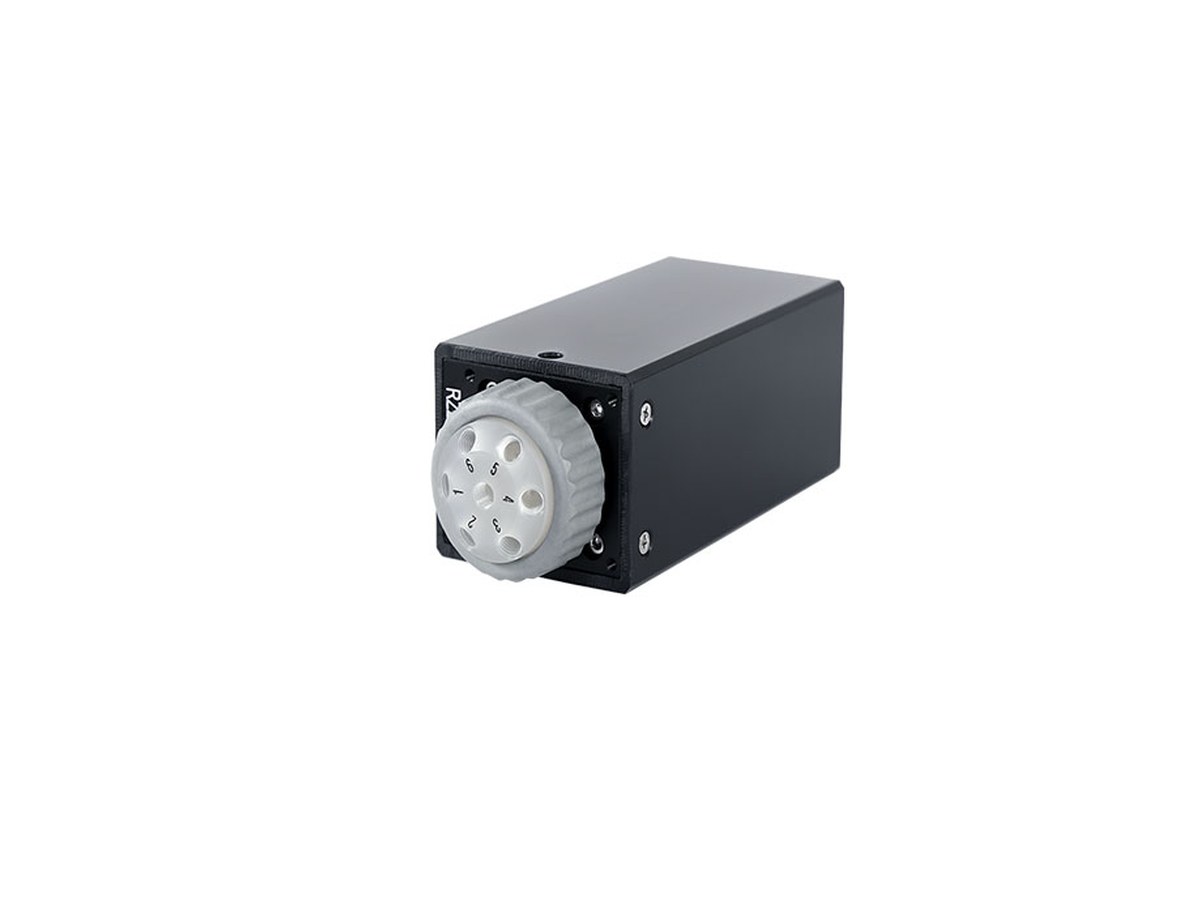

셀렉터 밸브 SV-07
Runze Fluid Selector Valve SV-07
6/8/10/12/16 포트 · 사파이어 로터·스테이터 · RS232 / RS485 / CAN
셀렉터 밸브 SV-07은 사파이어 로터·스테이터를 쓴 6~16포트 멀티포지션 밸브로, 스텝모터 구동에 RS232·RS485·CAN 통신으로 유로를 전환하는 분석장비용 밸브입니다.
셀렉터 밸브 SV-07은 사파이어 로터·스테이터를 쓴 6~16포트 멀티포지션 밸브로, 스텝모터 구동에 RS232·RS485·CAN 통신으로 유로를 전환하는 분석장비용 밸브입니다.
| 습부 재질 (Wetted material) | PCTFE · 사파이어 로터/스테이터 (Sapphire rotor/stator) |
|---|---|
| 압력 정격 (Pressure rating) | 0-1 MPa (공기 air) / 0-1.6 MPa (물 water) |
| 원점 검출 (Origin detection) | 전원 인가 시 초기 위치 자동 복귀 · 기능 on/off 가능 |
| 액체 온도 (Liquid temperature) | 0-150℃ |
| 연결부 (Connection) | 1/4-28 UNF |
| 교체 부품 (Replaceable parts) | 스테이터 교체 가능 · 씰 로터 교체 불가 |
| 전환 방식 (Transposition) | 임의 위치에서 지정 포트로 이동 (Random start to any specific port) |
| 드라이버 (Driver) | 비선택형 (Non-optional) |
| 통신 속도 (Baud rate) | RS232/RS485 9600 · 19200 · 38400 · 57600 · 115200 bps CAN 100K · 200K · 500K · 1M bps |
| 주소 · 파라미터 설정 (Address & parameter setting) | 통신으로 설정 (Via communication) |
| 전원 (Power supply) | DC 24V / 3A |
| 최대 소비전력 (Max. power) | 25 W |
| 동작 온도 (Operating temperature) | -10℃ ~ +50℃ |
| 동작 습도 (Operating humidity) | 상대습도 80% 미만 · 비결로 (non-condensing) |

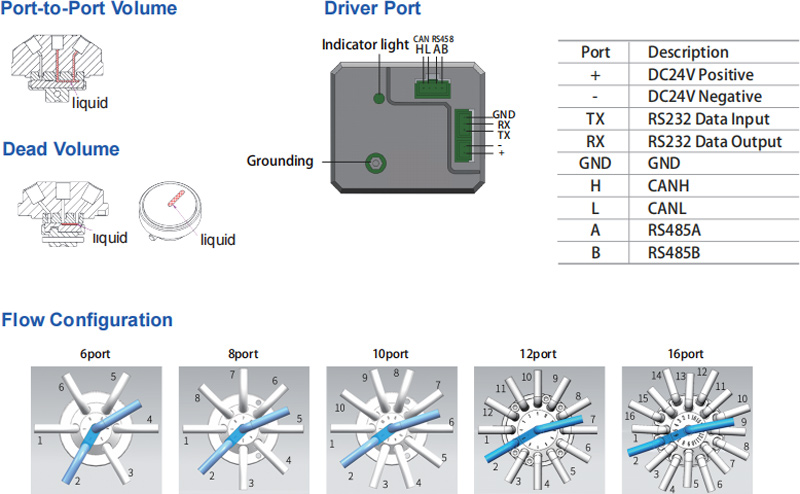

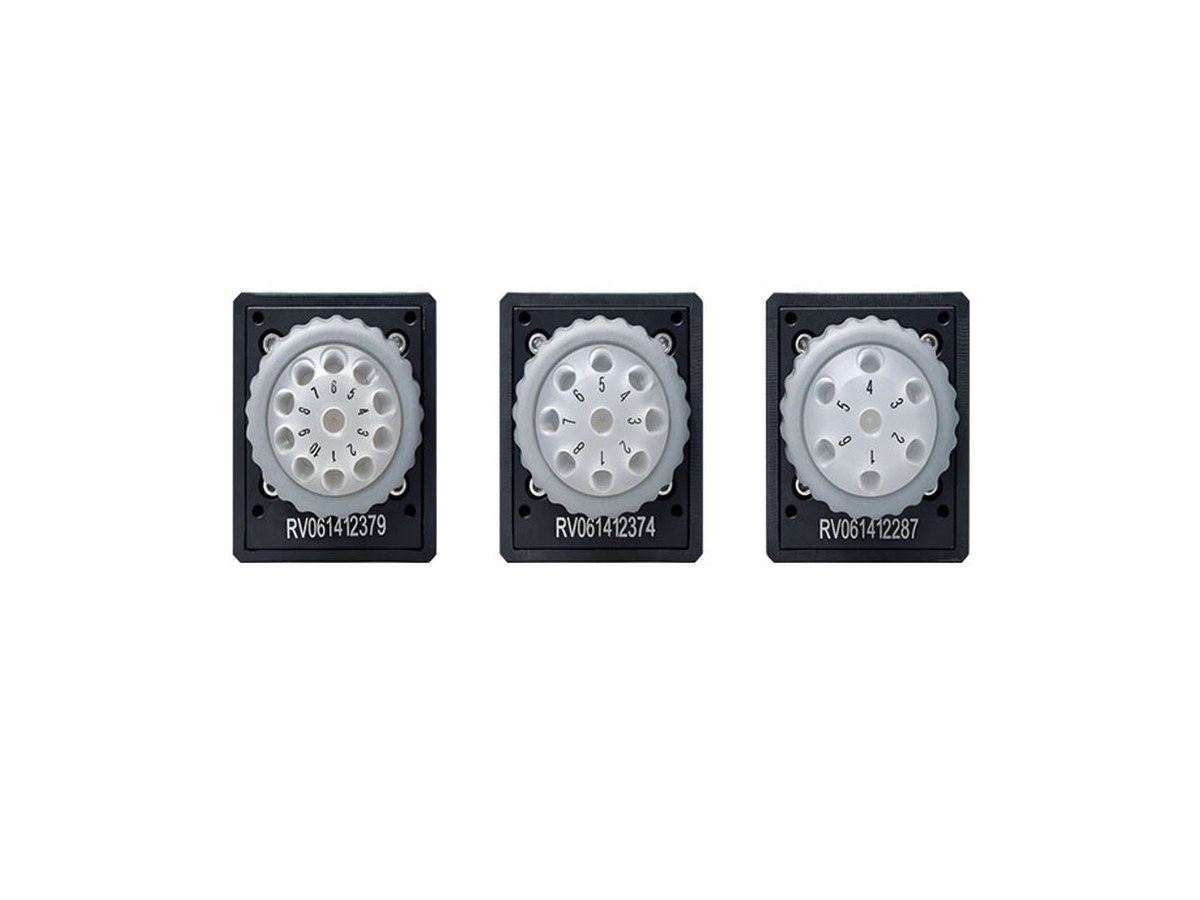

| 드라이버 포트 핀 (Driver port) | + DC24V(+) · − DC24V(−) · TX RS232 Data Input · RX RS232 Data Output · GND · H CANH · L CANL · A RS485A · B RS485B |
| 항목 | 6/8/10 포트 | 12 포트 | 16 포트 |
|---|---|---|---|
| 오리피스 (Orifice) | 1.2 mm | 1.0 mm | 1.0 mm |
| 데드볼륨 (Dead volume) | 포트간 27.5 µl · 데드볼륨 5.41 µl | 포트간 22.43 µl · 데드볼륨 6.08 µl | 포트간 33.68 µl · 데드볼륨 10.4 µl |
| 밸브 구동 시간 (Valve drive) | ≤2 s / 회전 | ≤2 s / 회전 | ≤3.3 s / 회전 |

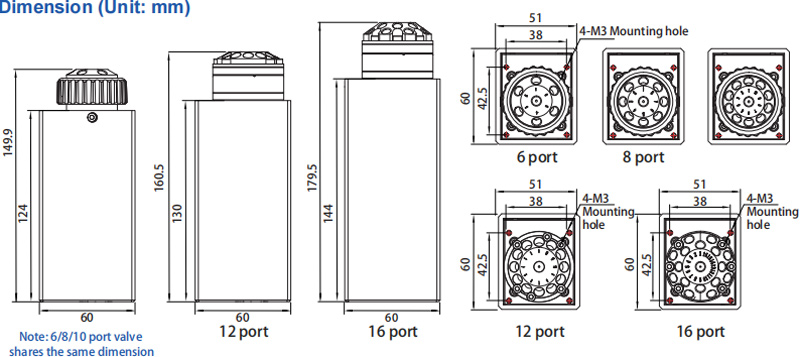

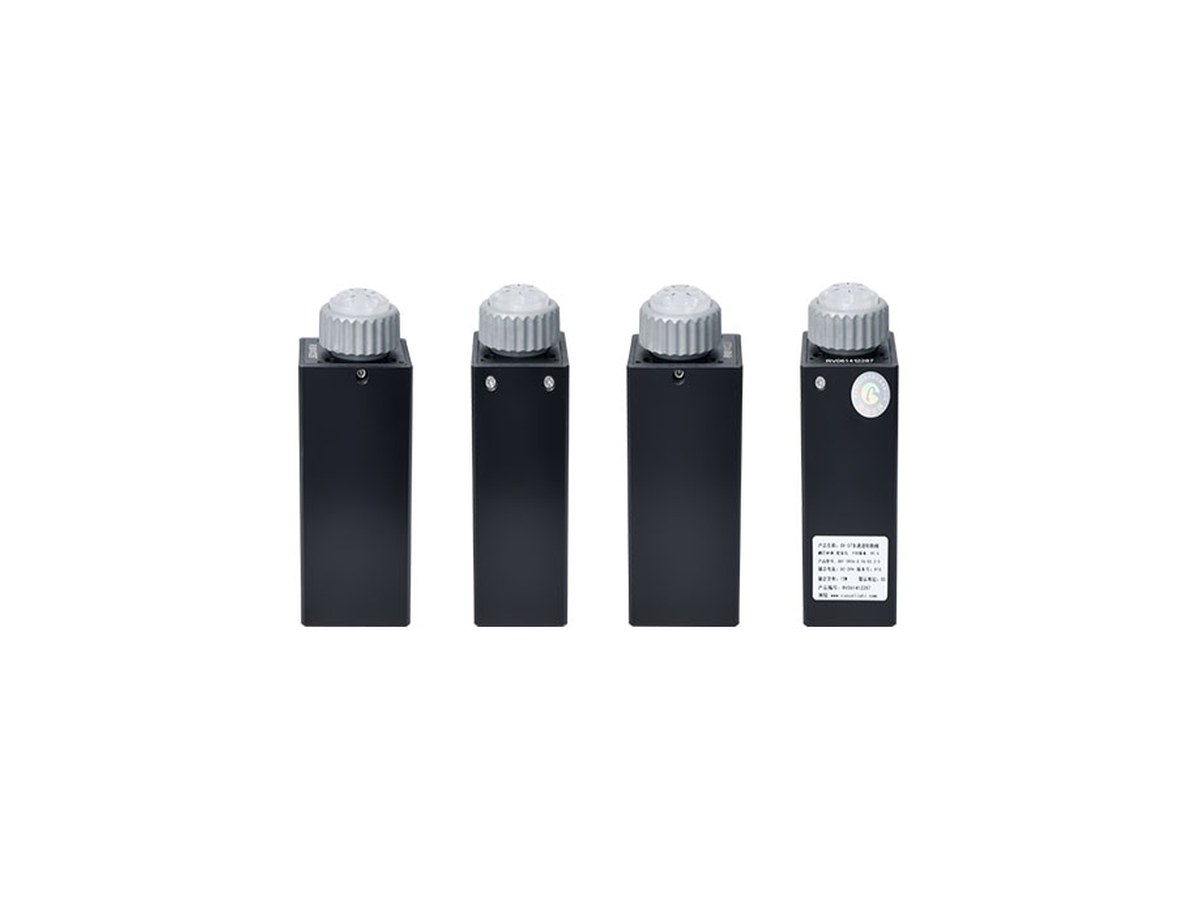

| 치수 (Dimension L×W×H) | 60×51×149.9 mm | 60×51×160.5 mm | 60×51×179.5 mm |
| 순중량 (Net weight) | 0.73 kg | 0.86 kg | 1.02 kg |

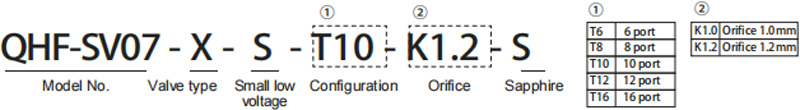

주문 코드는 QHF-SV07 - X - S - T□ - K□.□ - S 로 구성됩니다. T 는 포트 수(T6 6port · T8 8port · T10 10port · T12 12port · T16 16port), K 는 오리피스(K1.0 Orifice 1.0 mm · K1.2 Orifice 1.2 mm), 끝의 S 는 사파이어(Sapphire)를 뜻합니다.
자료 출처 — Runze Fluid 제품 페이지
유체 제어: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · SV-07 매뉴얼 V1.4 (제조사 PDF)
선택SV-07은 몇 포트까지 나오나요?
6 · 8 · 10 · 12 · 16 포트 구성이 있습니다. 6/8/10 포트는 오리피스 1.2 mm, 12 포트와 16 포트는 1.0 mm입니다.
제어SV-07은 어떤 통신으로 제어하나요?
RS232 · RS485 · CAN을 지원합니다. RS232/RS485는 9600~115200 bps, CAN은 100 Kbps~1 Mbps이며 주소와 파라미터도 통신으로 설정합니다.
사양사용 가능한 압력과 액체 온도는 어떻게 되나요?
공기 0-1 MPa, 물 0-1.6 MPa이며 액체 온도는 0-150℃입니다.
재질습부 재질은 무엇인가요?
밸브헤드는 PCTFE, 로터와 스테이터는 사파이어입니다. 습부에 금속이 들어가지 않아 부식성 매질에 쓸 수 있습니다.
유지보수소모품으로 교체할 수 있는 부품이 있나요?
스테이터는 교체할 수 있습니다. 씰 로터는 교체할 수 없습니다.
동작전원을 켜면 밸브가 어느 위치로 가나요?
초기 위치로 자동 복귀합니다. 이 기능은 켜고 끌 수 있으며, 리셋은 반시계 방향 고정이라 리셋 상태에서 공통 포트는 어느 포트와도 연결되지 않습니다.
용도어떤 장비에 주로 쓰나요?
환경 분석 기기, 실험실 분석기, 의료 분석 장비, 크로마토그래피 분석기 등의 유로 전환에 씁니다.
주문주문할 때 모델 코드는 어떻게 적나요?
QHF-SV07 뒤에 포트 수(T6·T8·T10·T12·T16)와 오리피스(K1.0·K1.2)를 붙입니다. 예를 들어 10포트에 오리피스 1.2 mm면 QHF-SV07-X-S-T10-K1.2-S 입니다.
배선드라이버 포트 핀 배열은 어떻게 되나요?
+ 와 − 가 DC24V, TX·RX 가 RS232 데이터 입출력, GND, H·L 이 CANH·CANL, A·B 가 RS485A·RS485B 입니다.
