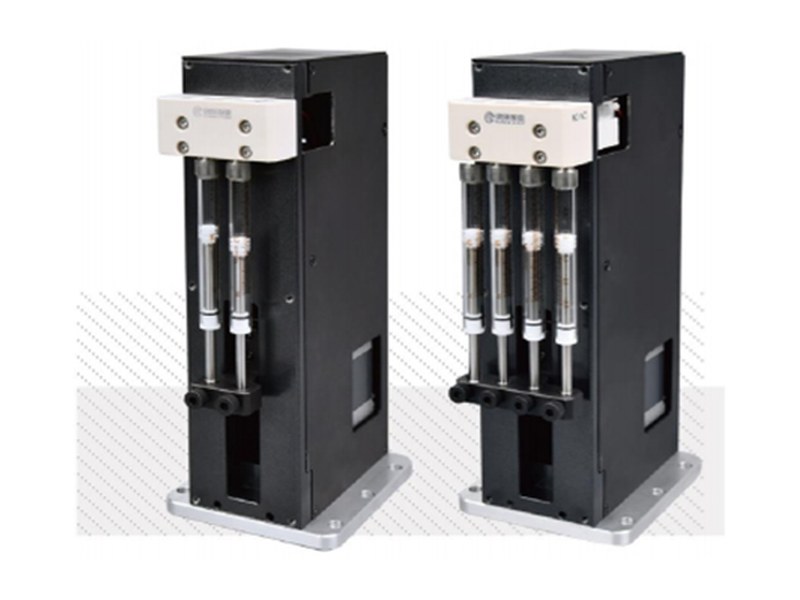

Runze Fluid 시린지 펌프 SY-03B DK 시리즈 — 병렬 마이크로 시린지 펌프

Name: Runze Fluid 시린지 펌프 SY-03B DK 시리즈
Brand: Runze Fluid
SKU: SY-03B-DK

특징

시린지 25 µL ~ 5 mL (25 · 50 · 100 · 250 · 500 µL · 1 · 1.25 · 2.5 · 5 mL) — 교체형입니다
플런저 속도 0.1 ~ 900 rpm, 선속도 0.01 ~ 100 mm/s, 정격 스트로크 주행 1.8 s ~ 6000 s
정격 스트로크 60 mm — 표준 6000 스텝, 마이크로스텝 모드 48000 스텝, 분해능 0.01 mm/스텝
가감속 곡선 · 백래시 보정 · 탈조 검출 을 프로그래밍할 수 있고 오프라인 자동 운전과 에러 진단을 지원합니다
습부는 붕규산 유리 · PTFE · FKM · PEEK(PPS), 최대 압력 0.2 MPa
구동부는 사다리꼴 나사(리드 6 mm), 밸브는 솔레노이드 밸브입니다
RS232 / RS485 — 최대 15개 주소를 개별 할당해 여러 대를 병렬 제어합니다

사양

습부 재질 (Wetted material)	붕규산 유리 · PTFE · FKM · PEEK (PPS)
정확도 (Accuracy)	≤1% @100% 스트로크
반복 정밀도 (Repeatability)	0.3 ~ 0.5% @100% 스트로크
정격 스트로크 (Rated stroke)	60 mm · 6000 스텝 (마이크로스텝 48000 스텝)
회전수 범위 (RPM range)	0.1 ~ 900 rpm
선속도 (Linear speed)	0.01 ~ 100 mm/s (매질 물)
주행 시간 (Running time)	1.8 s ~ 6000 s (정격 스트로크)
분해능 (Resolution)	0.01 mm / 스텝
밸브 형식 (Valve type)	솔레노이드 밸브 (Solenoid valve)
시린지 (Syringe)	25 · 50 · 100 · 250 · 500 µL · 1 · 1.25 · 2.5 · 5 mL
최대 압력 (Max pressure)	0.2 MPa
구동부 (Actuator)	사다리꼴 나사 · 리드 6 mm
연결부 (Connection)	1/4-28 UNF
통신 속도 (Baud rate)	RS232 / RS485 9600 · 38400 bps
통신 주소 (Address)	개별 주소 최대 15개
전원 (Power supply)	DC24V / 3A · 최대 18 W
치수 L×W×H (Dimension)	65 × 150 × 261.3 mm
순중량 (Net weight)	2.2 kg
동작 온도 (Operating temp)	5℃ ~ 55℃
동작 습도 (Operating humidity)	상대습도 80% 미만 · 비결로
가격 조건	VAT 별도 · 국제 배송료 70,000원 (주문당 1회)

모델별 사양 (Model)

모델 번호	제품명	주요 사양
ZSB-SY03B CDK-M-60-T1-Z-PPS	SY-03B CDK PPS Single port, straight through without solenoid valve Parallel Syringe Pump	시리즈 SY-03B CDK / 연결 1/4-28UNF
ZSB-SY03B CDK-M-60-T1-Z-PEEK	SY-03B CDK PEEK Single port, straight through without solenoid valve Parallel Syringe Pump	시리즈 SY-03B CDK / 연결 1/4-28UNF
ZSB-SY03BM-MY3-K1.2-C-C	SY-03BM MY-3 K1.2 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-MY3-K2.0-C-C	SY-03BM MY-3 K2.0 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-MT3-K1.2-C-C	SY-03BM MT-3 K1.2 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-MT3-K2.0-C-C	SY-03BM MT-3 K2.0 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-T03-K1.2-C-C	SY-03BM T-03 K1.2 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-T03-K2.0-C-C	SY-03BM T-03 K2.0 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-MC4-K1.2-C-C	SY-03BM MC-4 K1.2 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-MC4-K2.0-C-C	SY-03BM MC-4 K2.0 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-MCC4-K1.2-C-C	SY-03BM MCC-4 K1.2 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-MCC4-K2.0-C-C	SY-03BM MCC-4 K2.0 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03B CDK-M-60-T1-F-PPS	SY-03B CDK PPS Single port with solenoid valve Parallel Syringe Pump	시리즈 SY-03B CDK / 연결 1/4-28UNF
ZSB-SY03BM-T06-K1.0-C-C	SY-03BM T-06 K1.0 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-T08-K1.0-C-C	SY-03BM T-08 K1.0 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-T09-K1.0-C-C	SY-03BM T-09 K1.0 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-T12-K1.0-C-C	SY-03BM T-12 K1.0 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03B CDK-M-60-T2-F-PPS	SY-03B CDK PPS Two ports with solenoid valve Parallel Syringe Pump	시리즈 SY-03B CDK / 연결 1/4-28UNF
ZSB-SY03BM-T06-K1.0-C-C-X	SY-03BM T-06 K1.0 Beveled Valve Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-T10-K1.0-C-C-X	SY-03BM T-10 K1.0 Beveled Valve Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-T08-K1.0-C-C-X	SY-03BM T-08 K1.0 Beveled Valve Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-T04-K1.0-C-C-X	SY-03BM T-04 K1.0 Beveled Valve Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-T09-K1.0-C-C-X	SY-03BM T-09 K1.0 Beveled Valve Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-T10-K1.0-C-C	SY-03BM T-10 K1.0 Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03BM-T12-K1.0-C-C-X	SY-03BM T-12 K1.0 Beveled Valve Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03B CDK-M-60-T4-F-PPS	SY-03B CDK PPS Four ports with solenoid valve Parallel Syringe Pump	시리즈 SY-03B CDK / 연결 1/4-28UNF
ZSB-SY03BM-T16-K1.2-C-C-X	SY-03BM T-16 K1.2 Beveled Valve Industrial Syringe Pump	시리즈 SY-03BM / 연결 1/4-28UNF
ZSB-SY03B CDK-M-60-T6-F-PPS	SY-03B CDK PPS Six ports with solenoid valve Parallel Syringe Pump	시리즈 SY-03B CDK / 연결 1/4-28UNF
ZSB-SY03B CDK-M-60-T8-F-PPS	SY-03B CDK PPS Eight ports with solenoid valve Parallel Syringe Pump	시리즈 SY-03B CDK / 연결 1/4-28UNF
SY03B T-DK	SY-03B T-DK Parallel Trace Amounts Syringe Pump	연결 1/4-28UNF

펌웨어 기능 (Firmware)

가감속 프로그래밍 (Programmable acceleration / deceleration)
동작 종료 명령 (Termination of movement)
플런저 속도 프로그래밍
에러 진단 조회 (Diagnostic query error)
백래시 보정 프로그래밍 (Clearance compensation)
절대 위치 · 상대 위치 지정
주행 중 속도 변경 (Change speed on the fly)
비휘발성 메모리 프로그래밍

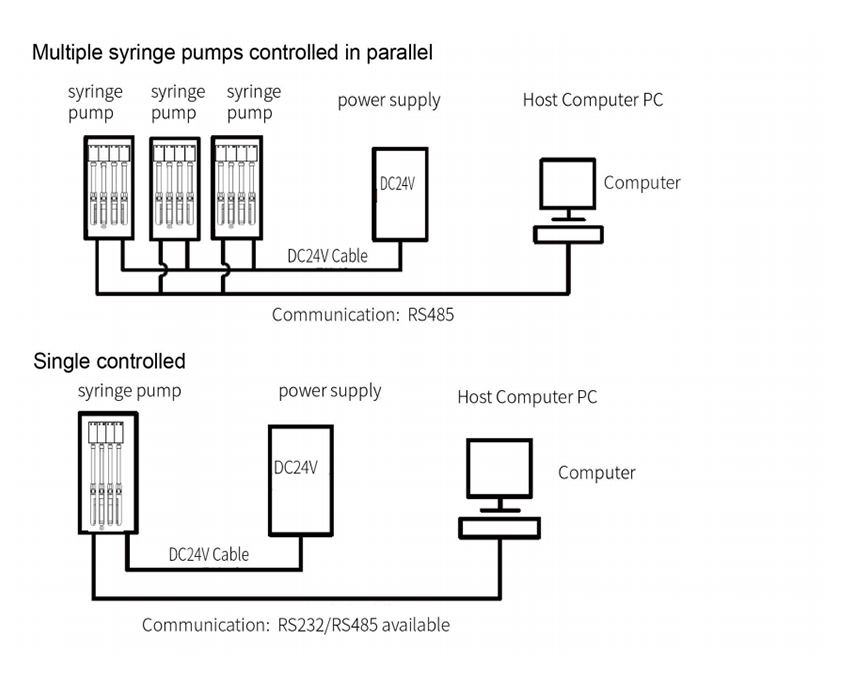

배선 구성 (Wiring diagram)

여러 대를 병렬 제어할 때는 RS485 로 데이지체인하고 각 펌프에 DC24V를 공급합니다. 한 대만 쓸 때는 RS232 또는 RS485 를 씁니다.

병렬 제어 배선과 단독 제어 배선 — RS485 다중 연결 / RS232·RS485 단독 연결

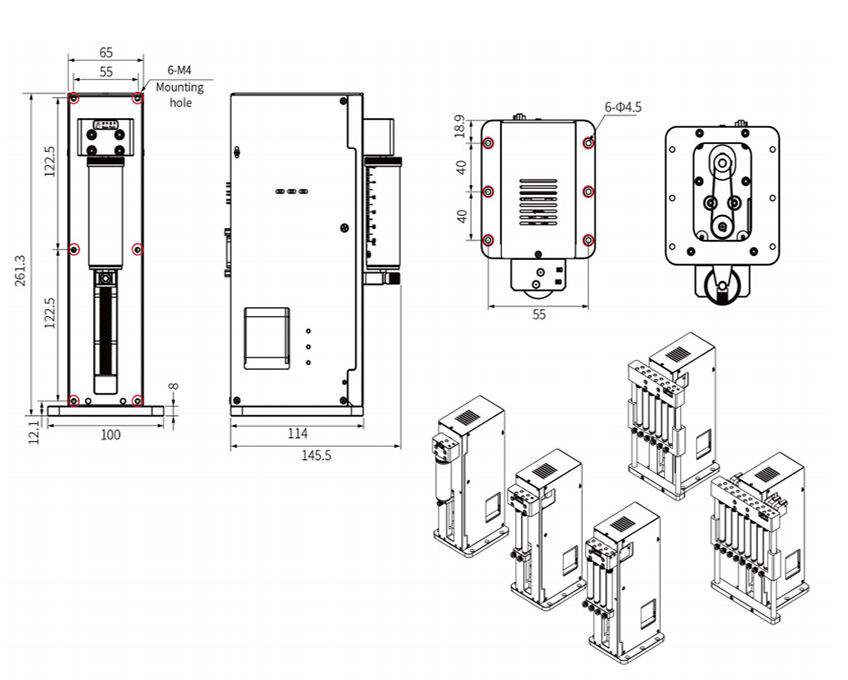

외형 치수 (Dimension, unit: mm)

용도 (Applications)

마이크로리터~밀리리터 구간의 자동 피펫팅·희석·분주에 씁니다.

실험실 자동 전처리 장비
체외진단·의료 분석 장비
분석기기 시약 정량 공급

자료 출처 — Runze Fluid 제품 페이지

유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 8채널 마이크로 시린지 펌프 SY-03B T-DK · 기밀 시린지 · SY-03B 카탈로그 (제조사 PDF) · SY-03B ASCII 통신 매뉴얼 (제조사 PDF) · SY-03B 제조사 소개 영상

시린지 펌프 SY-03B DK 시리즈 FAQ

차이SY-03B DK와 SY-03B T-DK는 뭐가 다른가요?

T-DK가 8채널로 고정된 완성 모듈이고, DK 시리즈는 시린지를 병렬로 묶는 기본 라인입니다. DK 쪽은 시린지 25 µL부터 쓸 수 있고 최대 압력이 0.2 MPa로 조금 더 높습니다.

속도플런저 속도 범위는 어떻게 되나요?

0.1 rpm에서 900 rpm까지이고 선속도로는 0.01~100 mm/s입니다. 정격 스트로크 한 번 주행에 1.8초에서 6000초까지 설정됩니다.

제어몇 대까지 한 버스에 물릴 수 있나요?

개별 주소를 최대 15개까지 할당할 수 있습니다. RS485로 데이지체인해 병렬 제어합니다.

기능백래시 보정이 되나요?

백래시 보정을 프로그래밍할 수 있고 탈조 검출, 가감속 곡선, 주행 중 속도 변경, 에러 진단도 지원합니다.

소모품시린지는 교체할 수 있나요?

교체할 수 있습니다. 25 µL부터 5 mL까지 아홉 가지 용량 중에서 고릅니다.
