플랜지리스 피팅
Runze Fluid Flangeless Fittings
너트 + 페럴 세트 · 튜브 외경 1.6~3.2 mm · 저압 기밀 · 재분해 가능
플랜지리스 피팅은 너트와 페럴을 한 세트로 경질 튜브를 잇는 피팅으로, 저압에서 기밀을 유지하면서 반복 분해가 가능합니다.
플랜지리스 피팅은 너트와 페럴을 한 세트로 경질 튜브를 잇는 피팅으로, 저압에서 기밀을 유지하면서 반복 분해가 가능합니다.

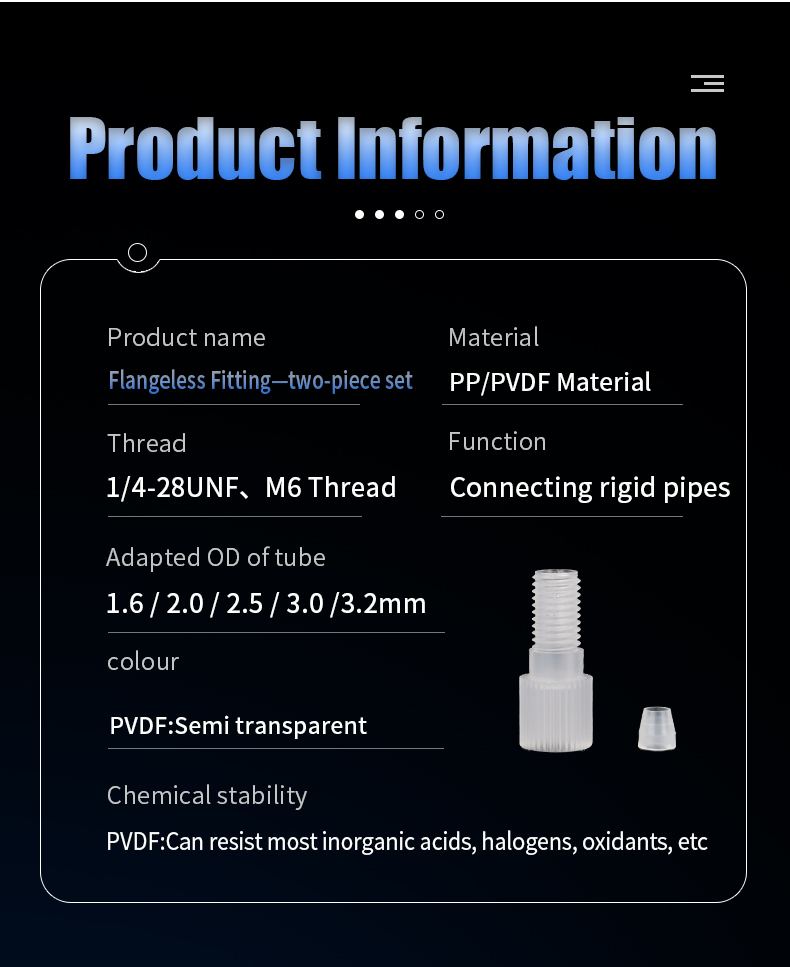

| 나사 규격 (Thread) | 1/4-28 UNF 평저 (Flat bottom) |
|---|---|

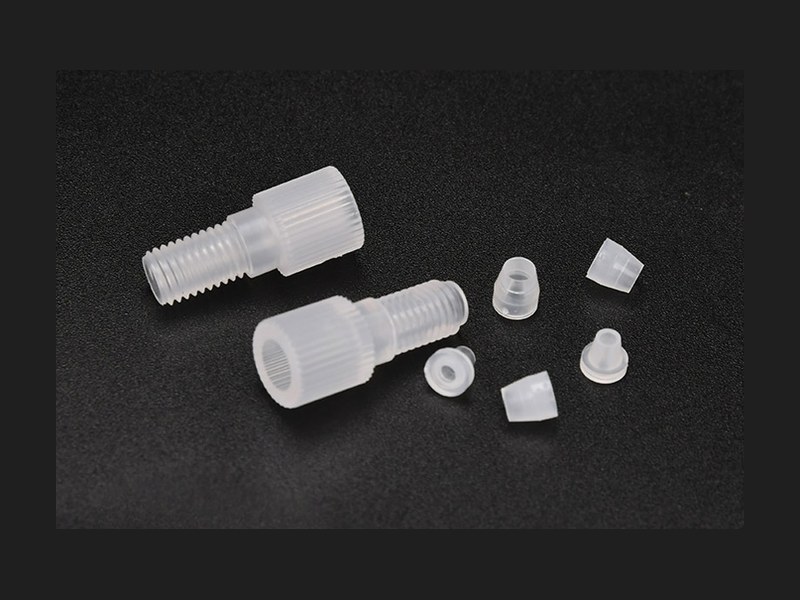

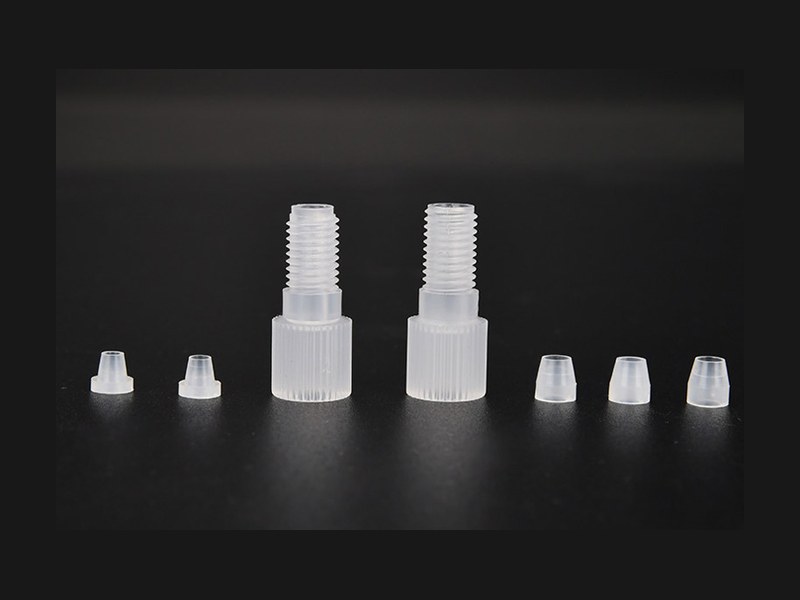

| 구성 (Assembly) | 플랜지리스 너트 + 페럴 2피스 |
| 대응 튜브 외경 (Tubing OD) | 1.6 / 2.0 mm · 2.5 / 3.0 / 3.2 mm |

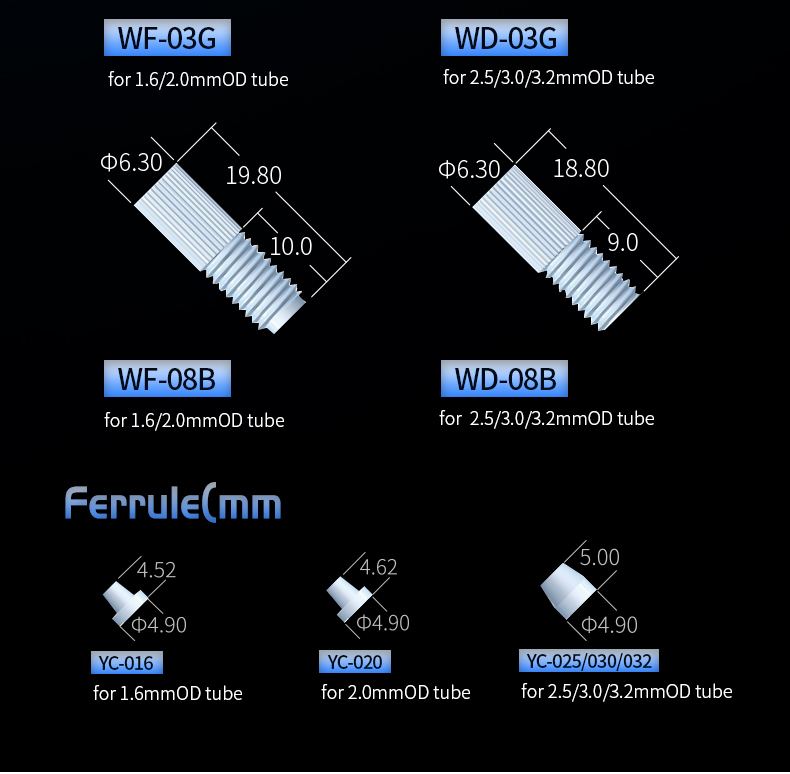

| 페럴 (Ferrule) | YE-016 · YE-020 · YC-025 · YC-030 · YC-032 |
| 특성 (Feature) | 저압 기밀 · 반복 분해 가능 |

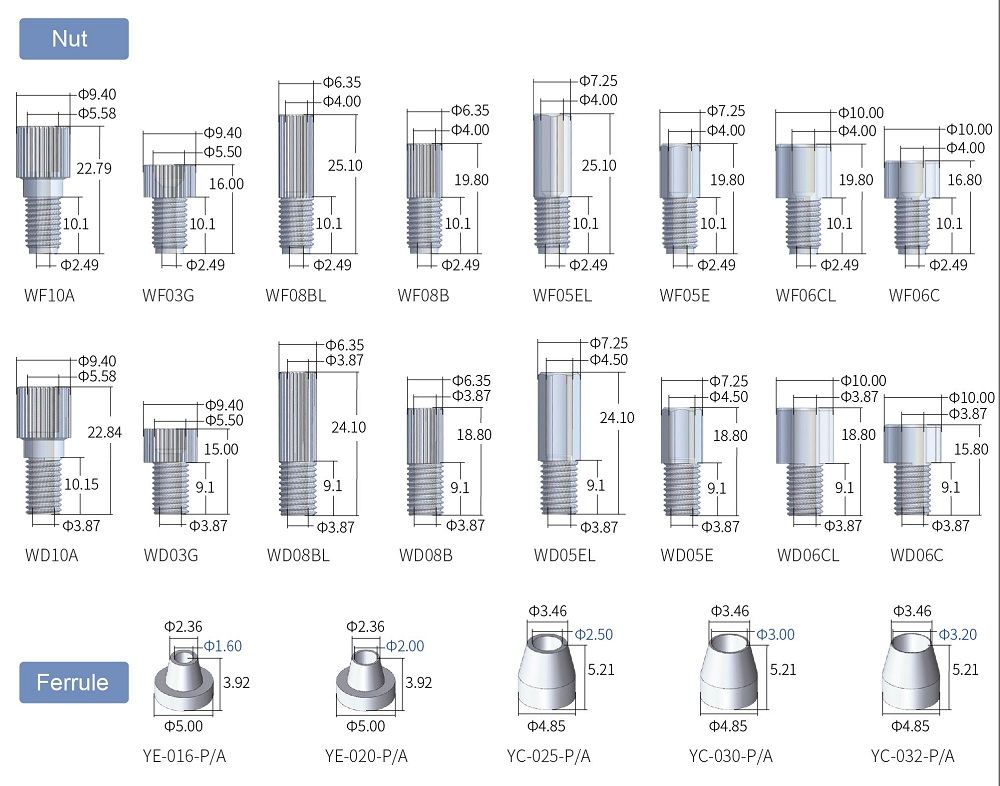

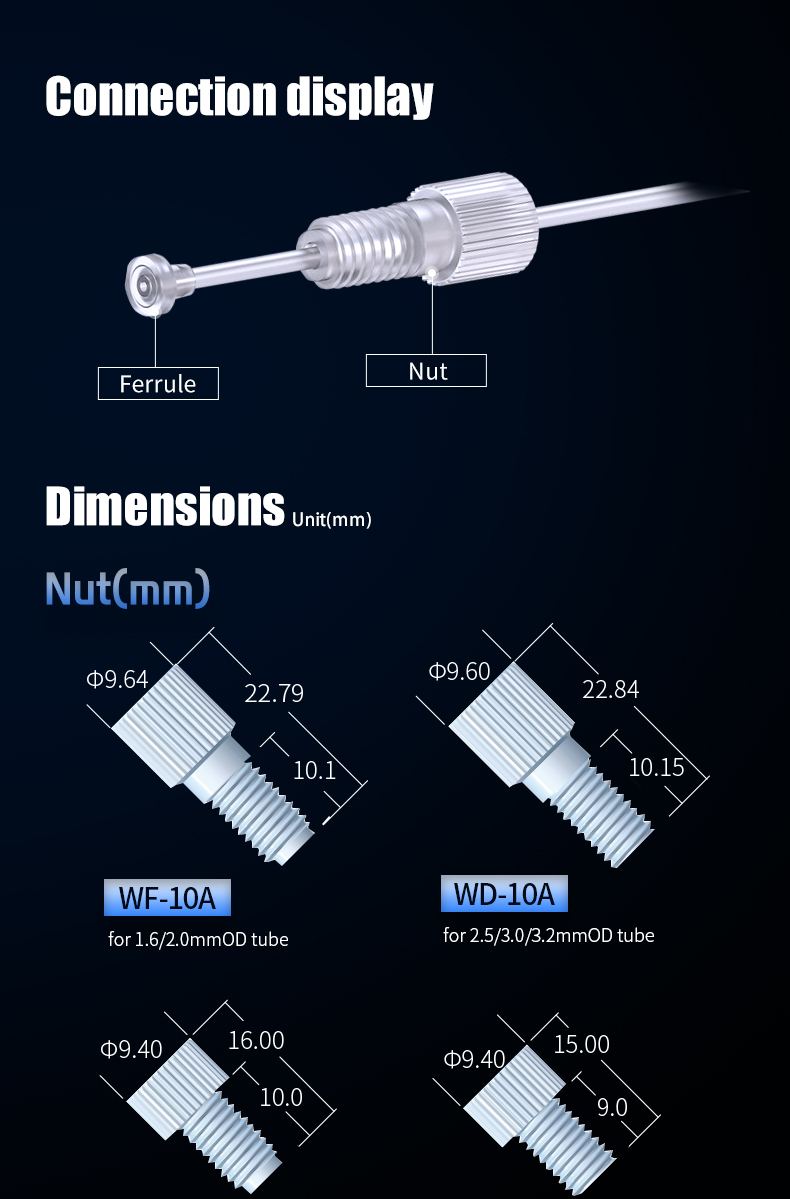

| 모델 번호 (Model No.) | Flangeless Nut | Tubing OD (mm) |
|---|---|---|
| B-611 | WF10A | 2.01.6(1/16") |
| B-612 | WF03G | |
| B-613 | WF08BL | |
| B-614 | WF08B | |
| B-615 | WF05EL | |
| B-616 | WF05E | |
| B-617 | WF06CL | |
| B-618 | WF06C |
모든 규격 공통 — Ferrule Size YE-020 / YE-016
| 모델 번호 (Model No.) | Flangeless Nut | Ferrule Size | Tubing OD (mm) |
|---|---|---|---|
| B-619 | WD10A | YC-032 / YC-030 / YC-025 | 3.2 (1/8")3.02.5 |
| B-620 | WD03G | YC-032 / YC-030 / YC-025 | |
| B-621 | WD08BL | YC-032 / YC-030 / YC-025 | |
| B-622 | WD08B | YC-032 / YC-030 / YC-025 | |
| B-623 | WD05EL | YC-032 / YC-030 / YC-025 | |
| B-624 | WD05E | YC-032 / YC-030 / YC-025 | |
| B-625 | WD06CL | YC-032 / YC-030 / YC-025 | |
| B-626 | WD06C | YC-032 / YC-030 / YC-025 |
자료 출처 — Runze Fluid 제품 페이지
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 프리토크 플랜지리스 피팅 · 슈퍼 플랜지리스 피팅

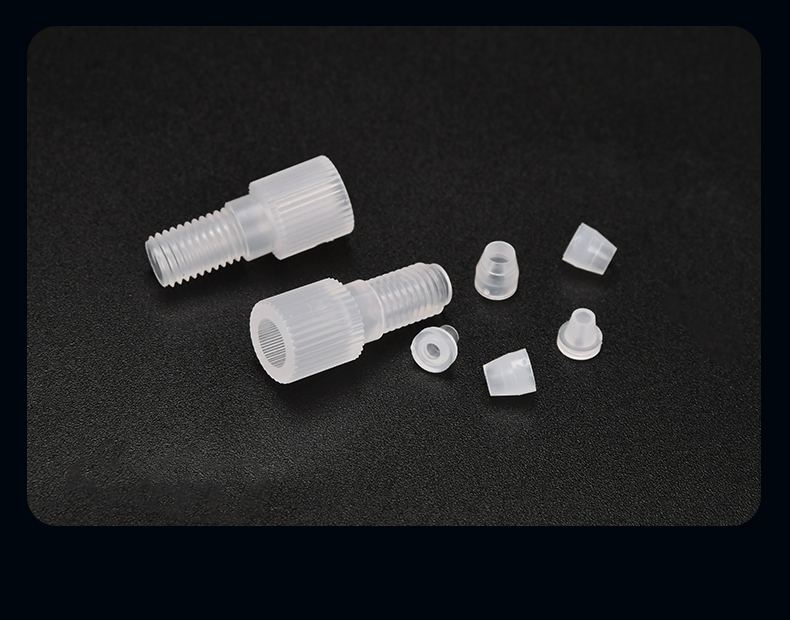

구성너트와 페럴이 같이 오나요?
한 세트로 공급합니다. 모델 번호(B-611 등)가 너트와 페럴 조합을 가리킵니다.
선택튜브 외경별로 무엇이 다른가요?

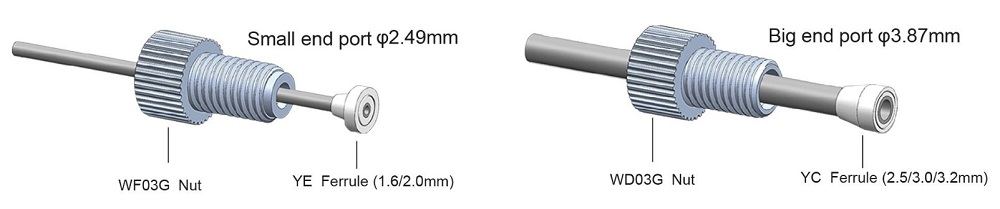

1.6/2.0 mm 계열은 YE 페럴, 2.5/3.0/3.2 mm 계열은 YC 페럴을 씁니다.
분해반복해서 뺐다 꽂아도 되나요?
저압·기밀·재분해 계통용으로 설계됐습니다. 다만 고압에서 여러 번 쓴 페럴은 교체하십시오.
