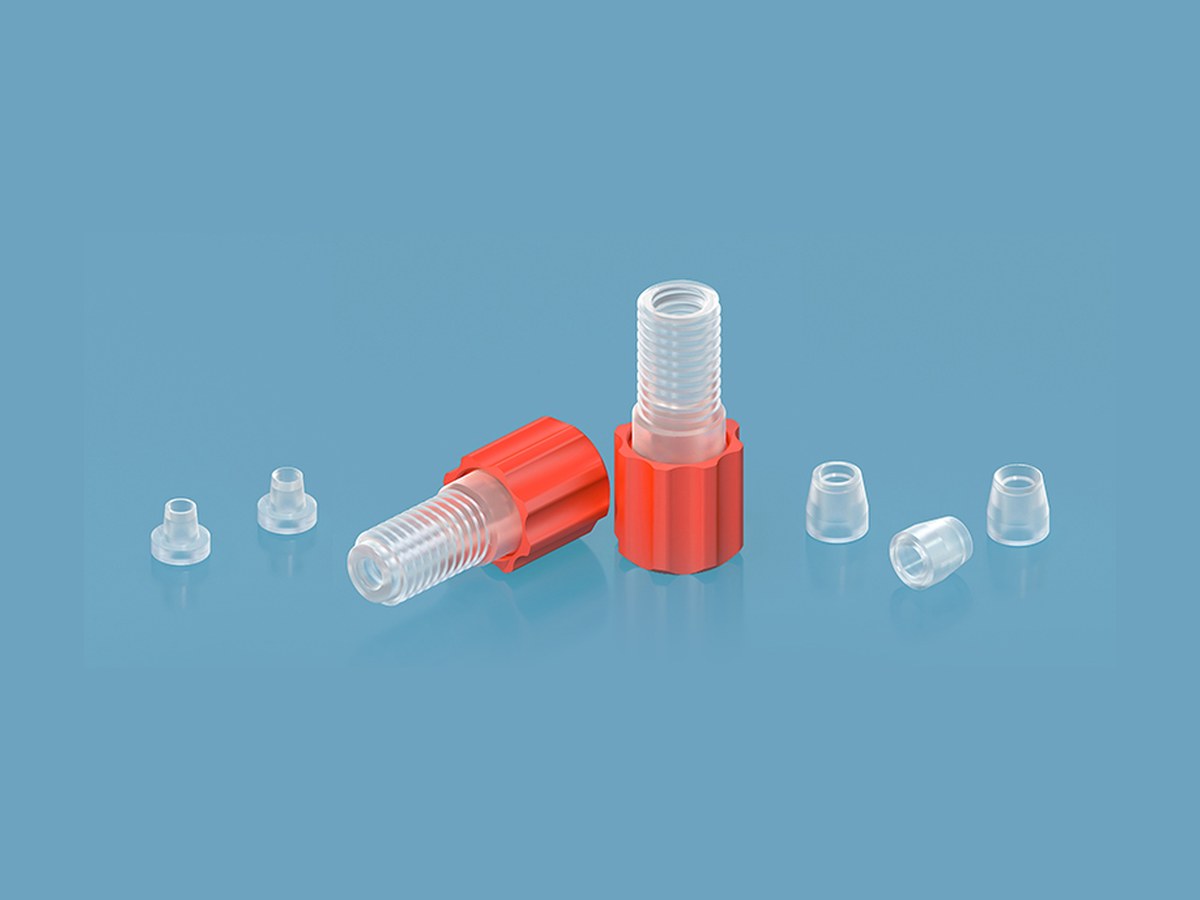

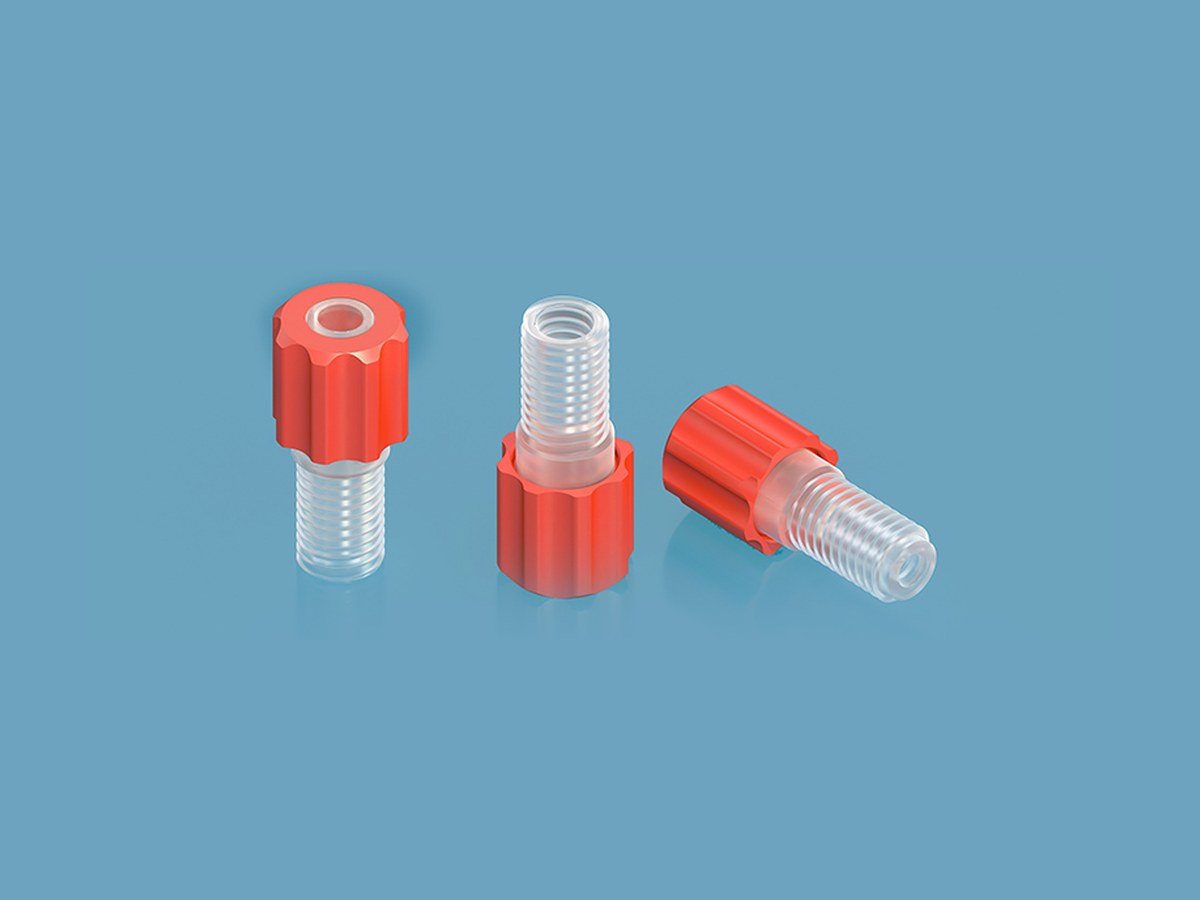

프리토크 플랜지리스 피팅

Runze Fluid Pre-Torque Threaded Flangeless Fittings

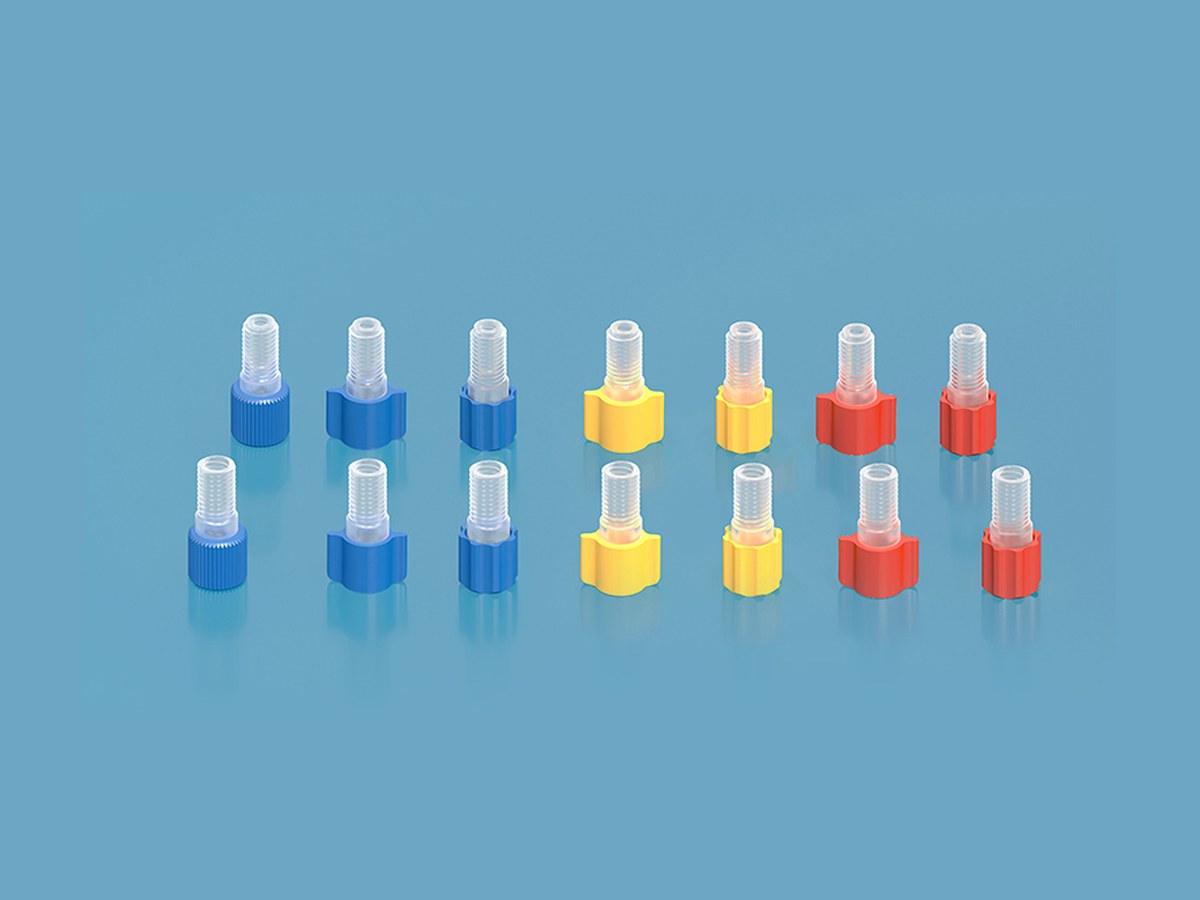

1/4-28 UNF · M6 · 튜브 OD 1.6~3.2 mm · 색상별 토크 3등급

프리토크 플랜지리스 피팅은 캡 저항이 커지면 딸깍 소리로 적정 조임을 알려주는 2피스 핸드타이트 피팅으로, 색상마다 토크 범위와 사용 조건이 다릅니다.

#RunzeFluid#실험장비카탈로그#플랜지리스피팅#HPLC피팅#유체피팅
← Runze Fluid 전체

특징

사양

나사 규격 (Thread)1/4-28 UNF · M6 — 수구 포트에 맞춰 선택
적용 튜브 외경 (Tube OD)1.6 mm / 2.0 mm · 2.5 mm / 3.0 mm / 3.2 mm
구성 (Assembly)너트(Nut) + 페럴(Ferrule) 2피스
헤드 형상 (Head style)라운드 스크류 헤드 · 플랫 스크류 헤드 · 플라워 스크류 헤드
너트 재질 (Nut material)PP natural · PTFE natural
페럴 재질 (Ferrule material)PP natural · PFA natural
체결 방식핸드타이트 — 캡에서 딸깍 소리가 나는 지점이 적정 조임
튜브 삽입 여유클린컷 끝단에서 최소 3/16″ (4.7625 mm)
튜브 절단직각 · 버 없는 클린컷 — 데드볼륨과 피크 왜곡 방지
소모품고압 반복 사용 시 페럴 교체

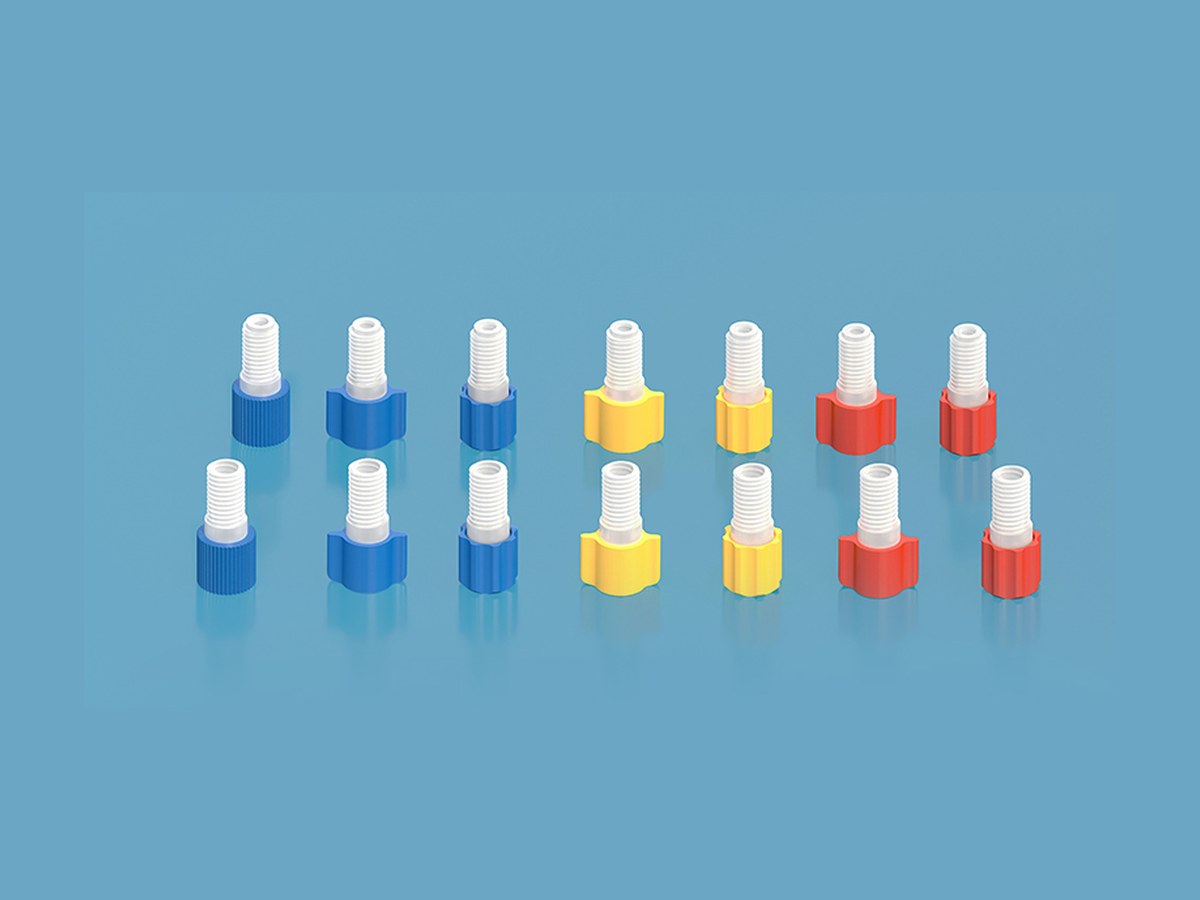

색상별 토크 범위 · 사용 조건 (Torque range & colors)

항목블루 (Blue)옐로 (Yellow)레드 (Red)
너트 토크 범위 (Nut torque range)0.11-0.15 N·m0.15-0.20 N·m0.20-0.25 N·m
사용 환경 (Operating environment)상온 · 상압
튜브 두께 ≤0.5 mm		상온 · 상압
튜브 두께 >0.5 mm		온도 <100℃ · 압력 >0.8 MPa
튜브 두께 >0.5 mm

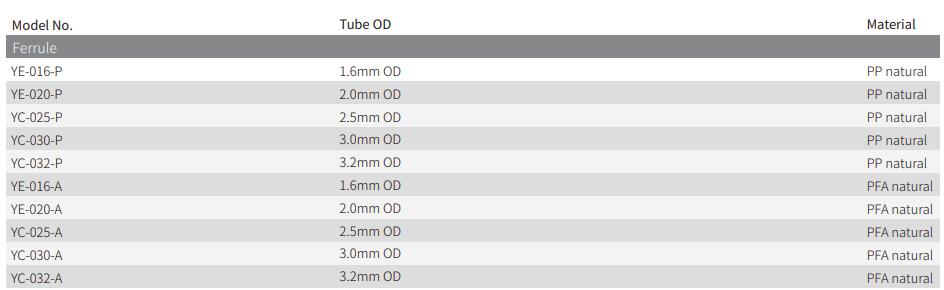

페럴 모델 번호 (Ferrule)

모델 번호 (Model No.)튜브 외경 (Tube OD)재질 (Material)
YE-016-P1.6 mm ODPP natural
YE-020-P2.0 mm ODPP natural
YC-025-P2.5 mm ODPP natural
YC-030-P3.0 mm ODPP natural
YC-032-P3.2 mm ODPP natural
YE-016-A1.6 mm ODPFA natural
YE-020-A2.0 mm ODPFA natural
YC-025-A2.5 mm ODPFA natural
YC-030-A3.0 mm ODPFA natural
YC-032-A3.2 mm ODPFA natural
페럴 모델 번호 원문
페럴 모델 번호 원문

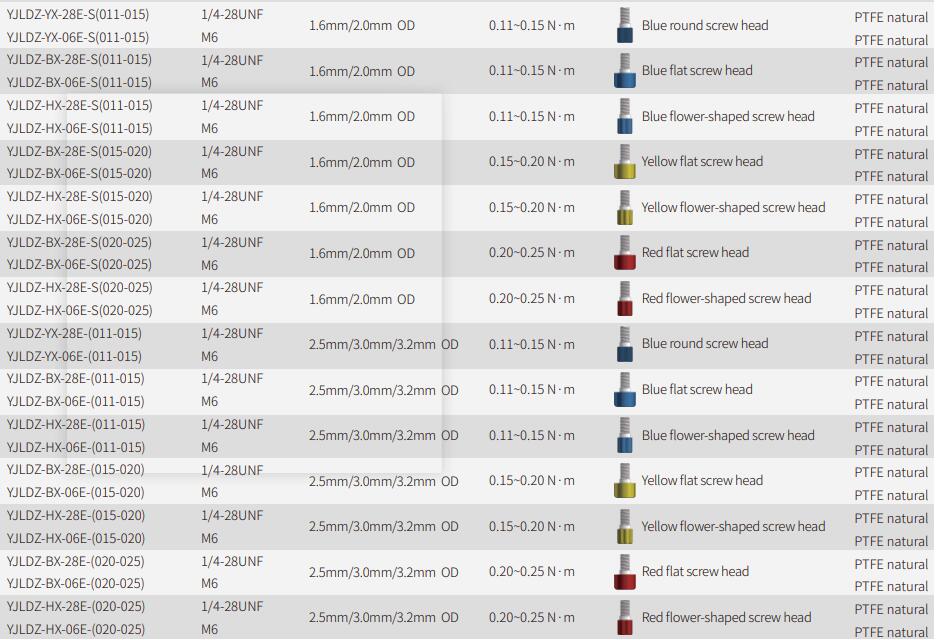

너트 모델 번호 (Nut)

너트는 나사 규격(1/4-28 UNF · M6) × 튜브 외경 × 토크 범위 × 헤드 형상 × 재질(PP natural · PTFE natural) 조합으로 코드가 정해집니다.

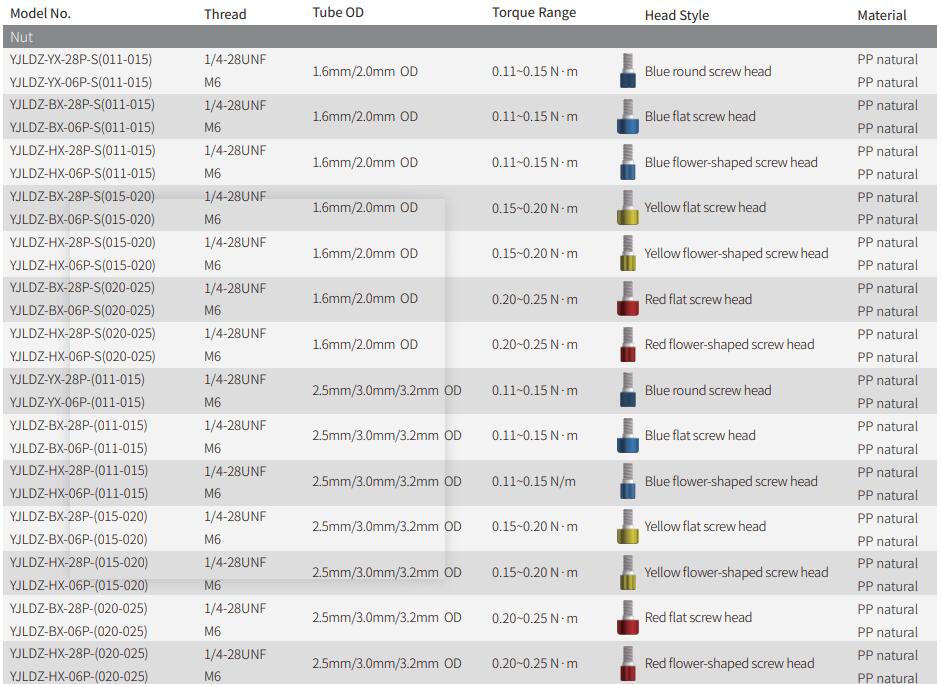

너트 모델 번호 원문 (1/2)
너트 모델 번호 원문 (1/2)
너트 모델 번호 원문 (2/2)
너트 모델 번호 원문 (2/2)

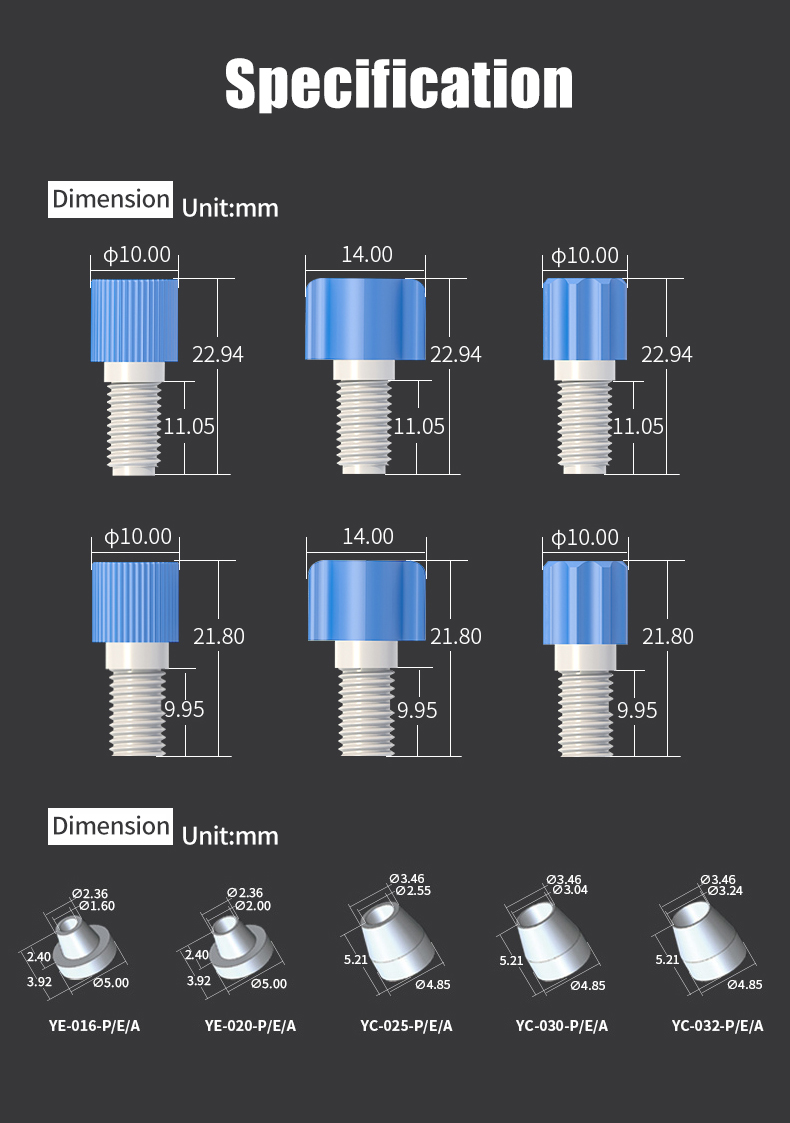

치수 (Dimension, unit: mm)

너트·페럴 치수 — YE-016-P/E/A · YE-020-P/E/A · YC-025-P/E/A · YC-030-P/E/A · YC-032-P/E/A
너트·페럴 치수 — YE-016-P/E/A · YE-020-P/E/A · YC-025-P/E/A · YC-030-P/E/A · YC-032-P/E/A

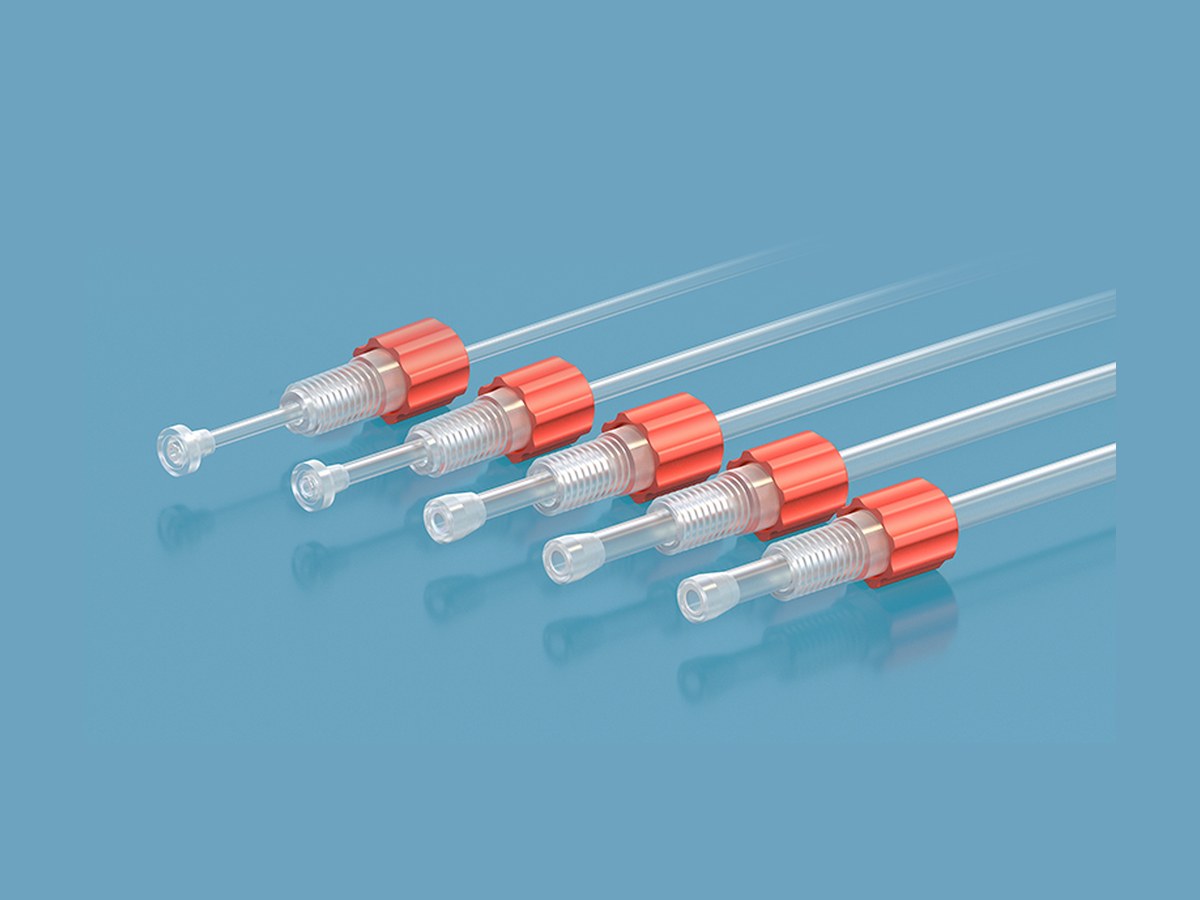

체결 순서

  1. 수구 포트가 1/4-28이면 1/4-28 너트를, M6이면 M6 너트를 고릅니다.
  2. 튜브 끝을 직각으로 버 없이 자릅니다. 비스듬히 자르면 포트 바닥에 완전히 닿지 않아 데드볼륨이 생기고 피크가 앞·뒤로 끌리거나 넓어집니다.
  3. 너트를 먼저, 그다음 페럴을 튜브에 끼우되 클린컷 끝단에서 최소 3/16″(4.7625 mm) 떨어뜨립니다.
  4. 조립체를 수구 포트에 넣고 튜브가 바닥에 닿을 때까지 밀어 넣습니다.
  5. 캡에서 딸깍 소리가 날 때까지 손이나 렌치로 조입니다.
  6. 여러 번 사용한 뒤, 특히 고압에서 썼다면 페럴을 교체합니다.

적용 예 · 검사

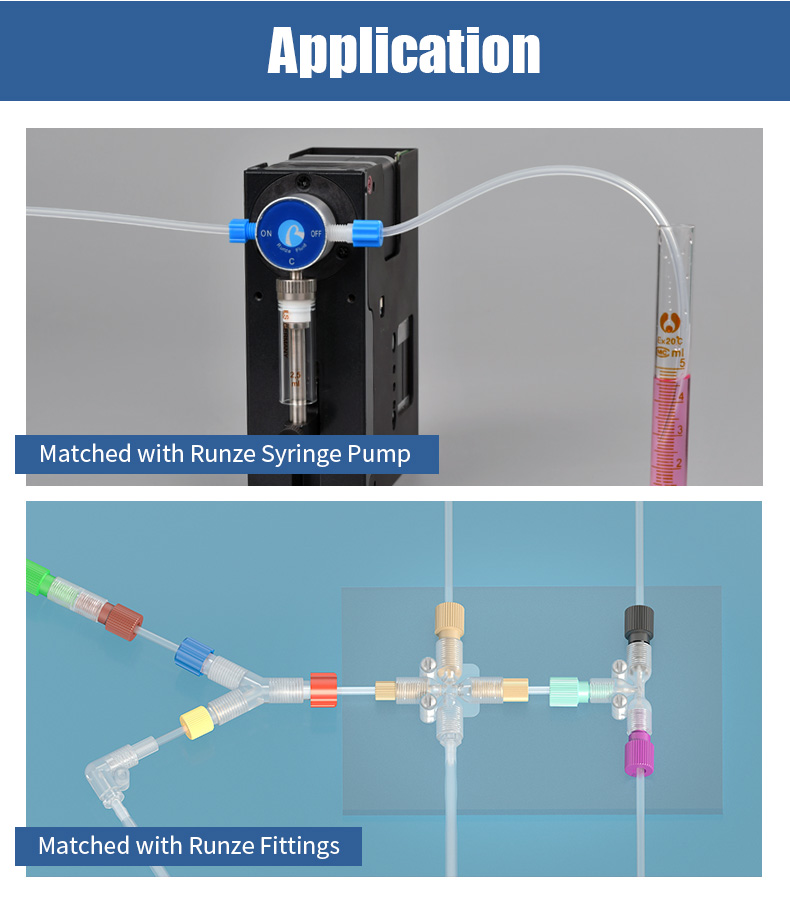

RUNZE 시린지 펌프 · RUNZE 피팅과 조합한 유로 구성 예
RUNZE 시린지 펌프 · RUNZE 피팅과 조합한 유로 구성 예

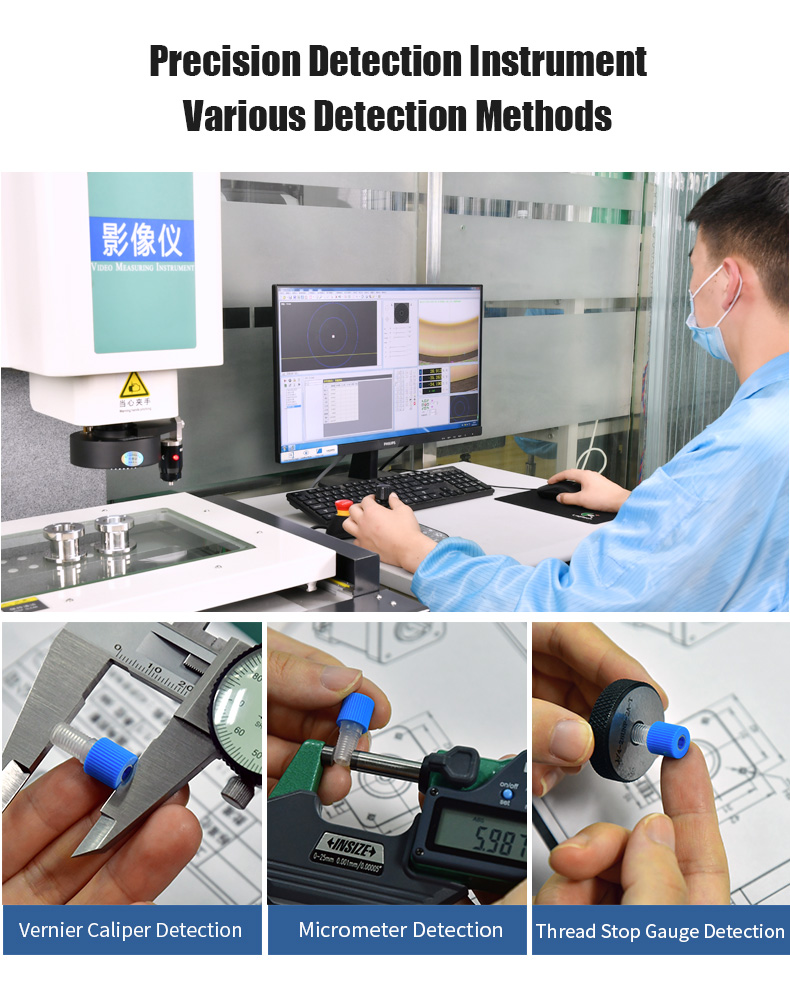

치수 검사 — 버니어 캘리퍼 · 마이크로미터 · 나사 스톱 게이지
치수 검사 — 버니어 캘리퍼 · 마이크로미터 · 나사 스톱 게이지

자료 출처 — Runze Fluid 제품 페이지
