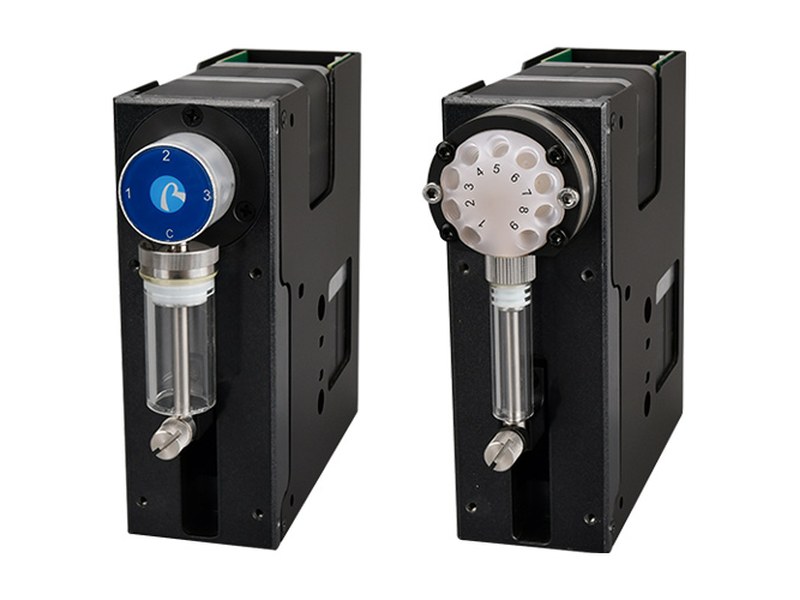

멀티채널 시린지 펌프 SY-01B

특징

• 정격 스트로크 30 mm — 표준 12000 스텝, 마이크로스텝 모드 96000 스텝
• 최대 450 rpm, 선속도 0.0067 ~ 15 mm/s, 정격 스트로크 주행 2 s ~ 4500 s (매질 물)
• 정확도 ≤1%, 반복 정밀도 0.3~0.5%, 스텝당 분해능 0.0025 mm
• 최대 압력 정격 0.7 MPa, 습부는 붕규산 유리 · PTFE · 사파이어 · PCTFE 입니다

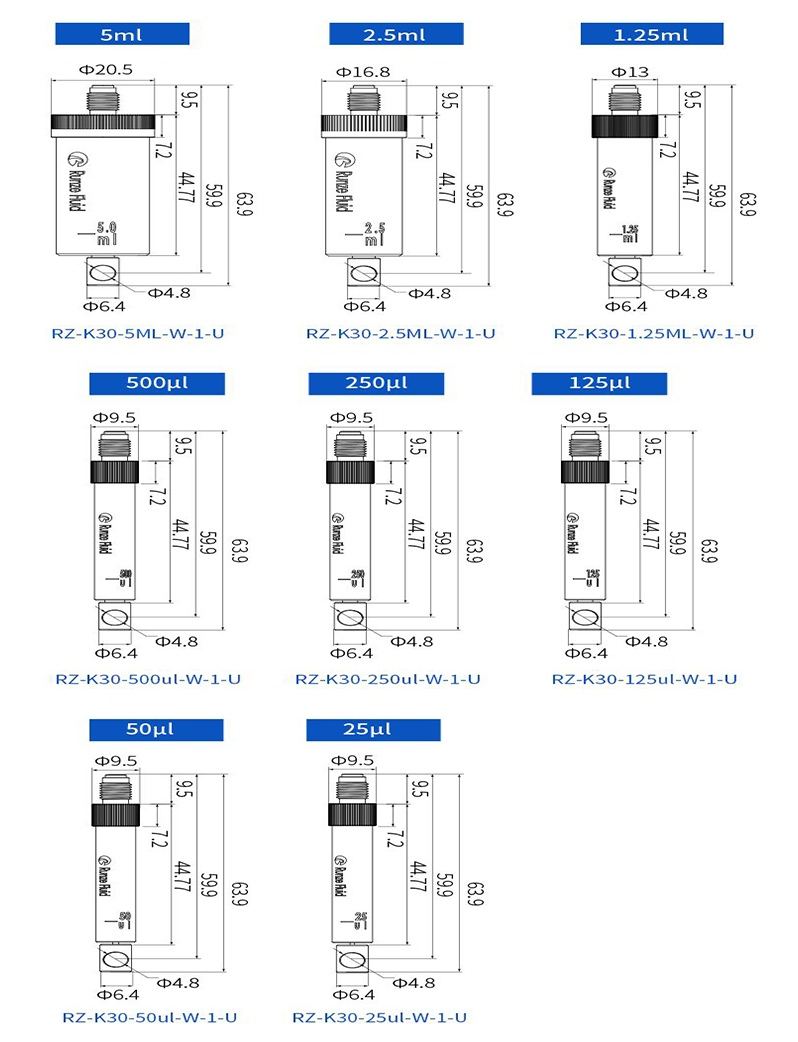

• 시린지 25 · 50 · 125 · 250 · 500 µL · 1.25 · 2.5 · 5 mL (ILS 시린지), 분배 밸브 M01~M12 조합
• 펌웨어에서 가감속 곡선 · 백래시 보정 · 절대/상대 위치 · 주행 중 속도 변경 · 비휘발성 메모리 를 프로그래밍합니다

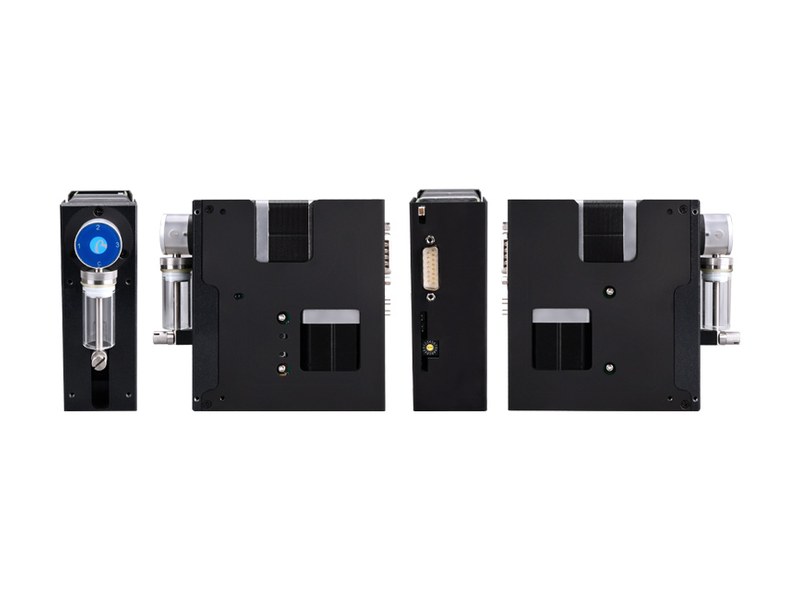

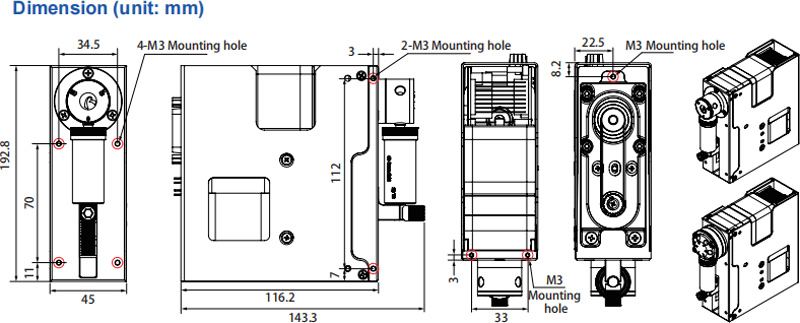

• 치수 45 × 143.3 × 127 mm, 1.5 kg — 설치 면적이 작아 여러 대를 나란히 배치하기 좋습니다
• 제조사는 SY-01B·SY-03B 계열을 30 mm 스트로크 업계 표준 규격 의 기능 대체 모듈로 안내합니다

사양

모델별 사양 (Model)

모든 규격 공통 — 주요 사양 시리즈 Smart SY-01BM / 연결 1/4-28UNF

모델 번호 체계 (Model number)

주문 코드는 ZSB-SY01B-30-M□□-□ 형태입니다. 30 은 정격 스트로크 30 mm, M□□ 는 분배 밸브 모델, 마지막 자리는 시린지 구성입니다.

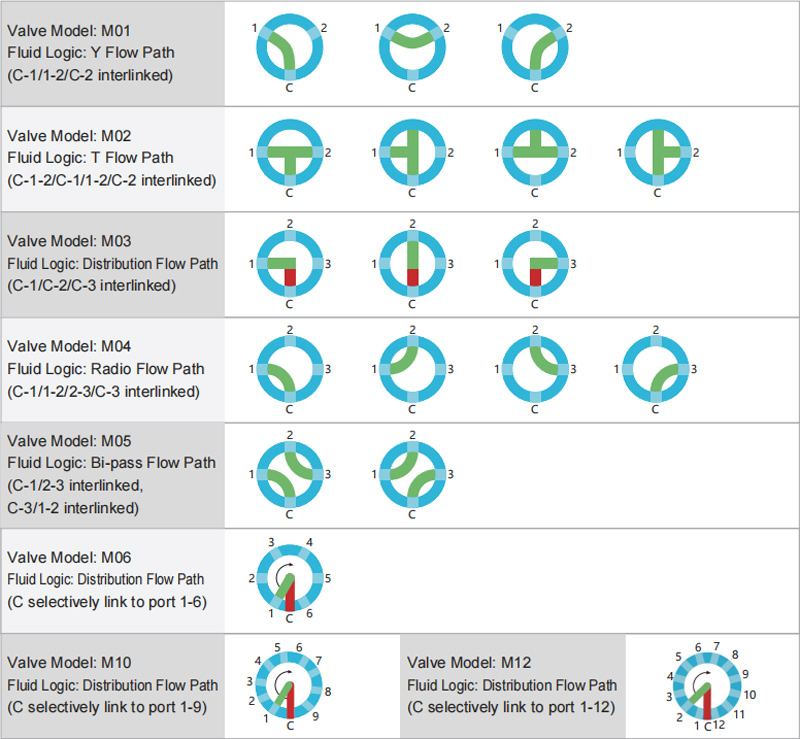

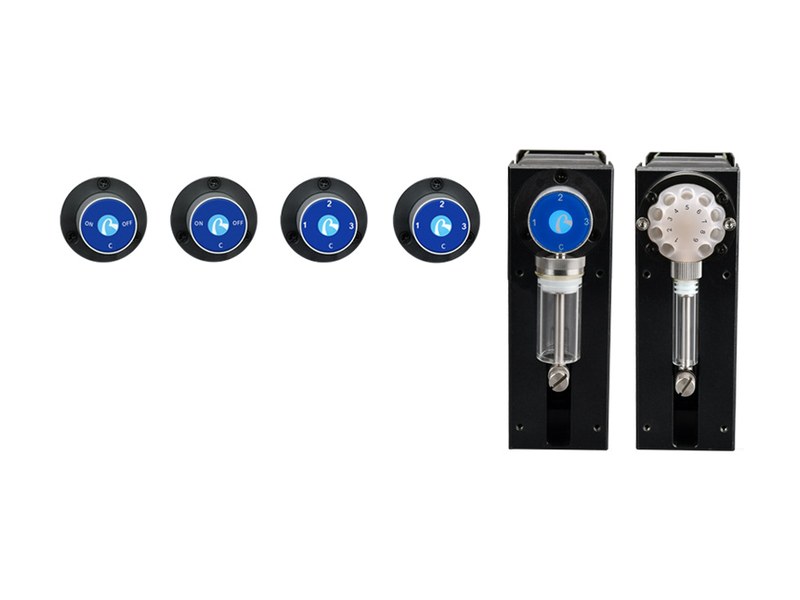

분배 밸브 유로 구성 (Valve options)

C 포트가 시린지에 연결되는 공통 포트입니다.

• M01 — Y 유로 (C-1 / 1-2 / C-2 연동)
• M02 — T 유로 (C-1-2 / C-1 / 1-2 / C-2 연동)
• M03 — 분배 유로 (C-1 / C-2 / C-3 연동)
• M04 — 라디오 유로 (C-1 / 1-2 / 2-3 / C-3 연동)
• M05 — 바이패스 유로 (C-1 / 2-3 연동, C-3 / 1-2 연동)
• M06 · M10 · M12 — 분배 유로 (C 가 1~6 / 1~9 / 1~12 포트에 선택 연결)

펌웨어 기능 (Firmware)

• 가감속 프로그래밍
• 동작 종료 명령
• 피스톤 속도 프로그래밍
• 에러 진단 조회
• 백래시 보정 프로그래밍
• 절대 위치 · 상대 위치 지정
• 주행 중 속도 변경
• 비휘발성 메모리 프로그래밍

용도 (Applications)

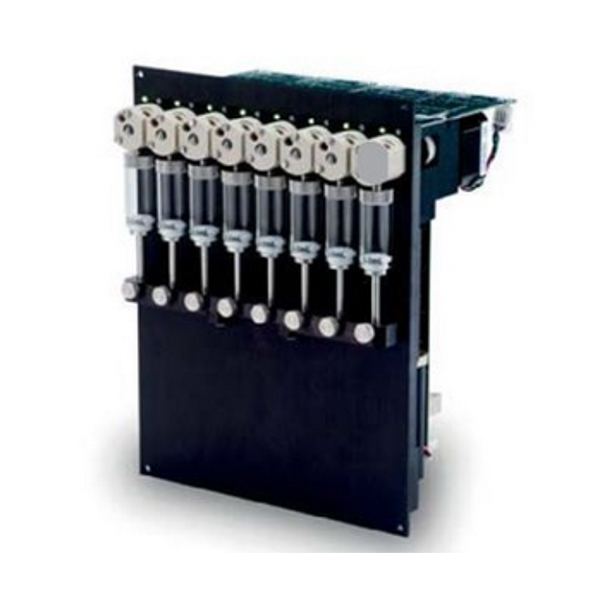

설치 공간이 좁은 자동 분석 장비에 여러 대를 넣어 다채널로 씁니다.

• 체외진단(IVD) 분석기
• 환경 모니터링 시스템
• 유전자 시퀀서 (Genetic sequencers)
• 실험실 자동화 · 시약 정량 공급
