ZSB-SY01CM-MY3-K1.2-C-C 기준 · VAT 별도 2,357,000원

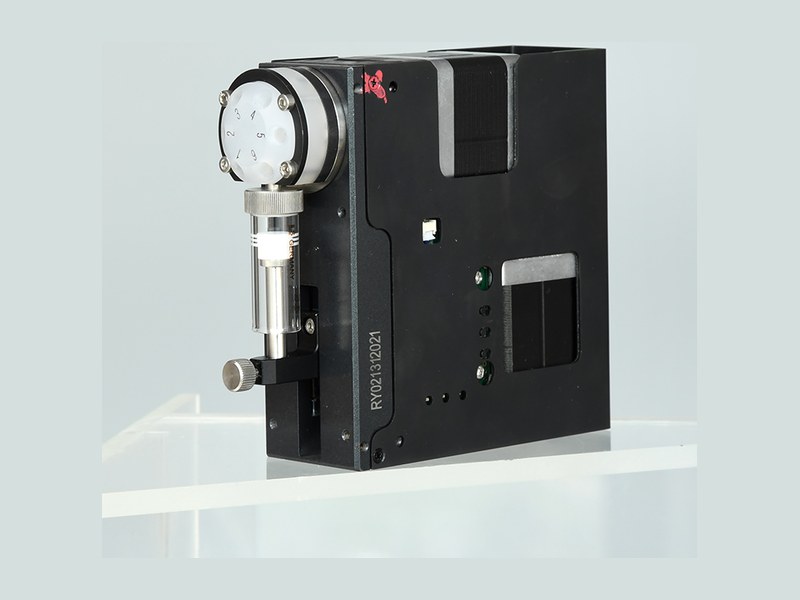

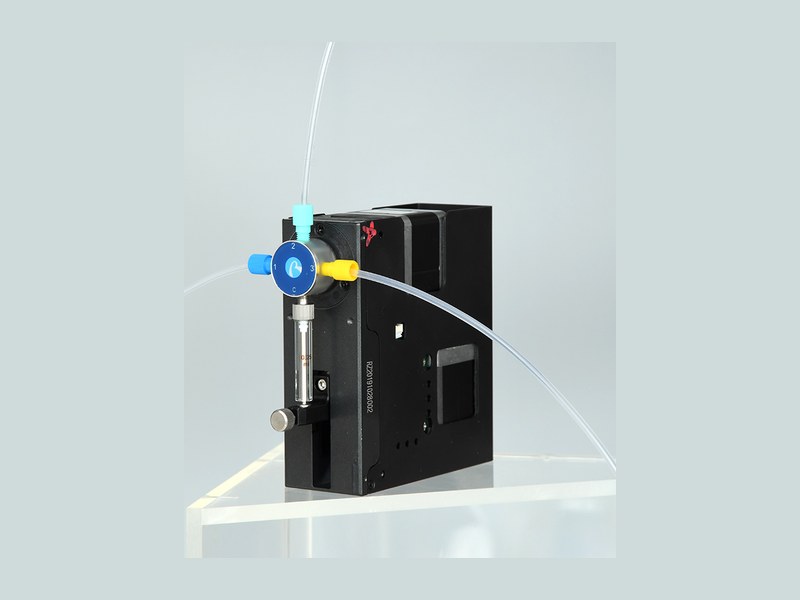

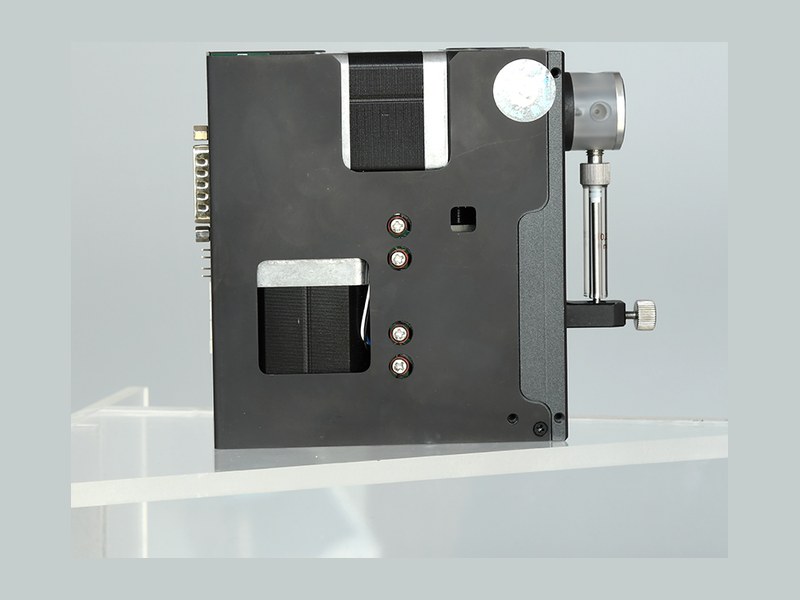

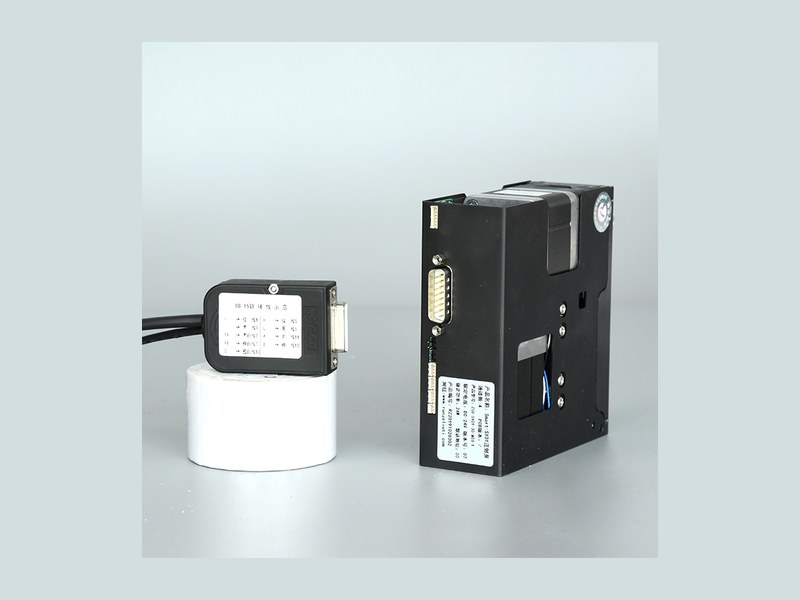

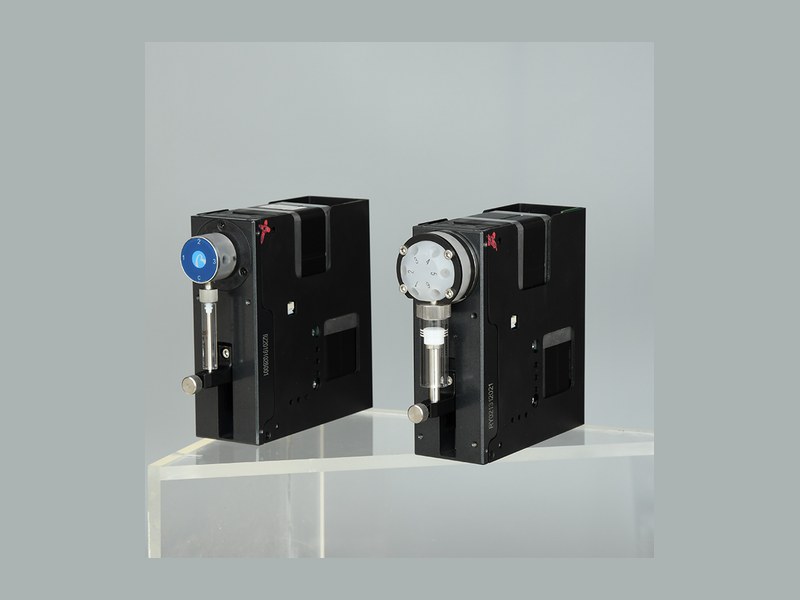

Smart SY-01C는 정격 스트로크 30 mm에 분배 밸브를 얹은 마이크로 시린지 펌프로, 마이크로리터에서 밀리리터까지 정량 이송하며 RS485·CAN으로 최대 15대까지 개별 주소를 붙여 함께 제어합니다.
| 습부 재질 (Wetted material) | 붕규산 유리 · PTFE · 사파이어 · PCTFE |
|---|---|
| 정확도 (Accuracy) | ≤1% @100% 정격 스트로크 |
| 반복 정밀도 (Repeatability) | 0.3 ~ 0.5% @100% 정격 스트로크 |
| 정격 스트로크 (Rated stroke) | 30 mm · 3000 스텝 (표준 모드) |
| 최대 속도 (Max speed) | 450 rpm |
| 선속도 (Linear speed) | 0.0333 ~ 15 mm/s (매질 물) |
| 주행 시간 (Running time) | 2 s ~ 900 s (정격 스트로크) |
| 분해능 (Resolution) | 0.0025 mm / 스텝 |
| 시린지 (Syringe) | 25 · 50 · 125 · 250 · 500 µL · 1.25 · 2.5 · 5 mL (ILS 시린지) |
| 밸브 모델 (Valve model) | M01 · M02 · M03 · M04 · M05 · M06 · M10 · M12 |
| 구동부 (Actuator) | 사다리꼴 나사 · 리드 2 mm |
| 연결부 (Connection) | 1/4-28 UNF |
| 통신 속도 (Baud rate) | RS232/RS485 9600 · 19200 · 38400 · 57600 · 115200 bps CAN 100K · 200K · 500K · 1M bps |
| 통신 주소 (Address) | 개별 주소 최대 15개 |
| 전원 (Power supply) | DC24V / 3A |
| 치수 L×W×H (Dimension) | 142.7 × 127 × 45 mm |
| 순중량 (Net weight) | 1.5 kg |
| 동작 온도 (Operating temp) | 5℃ ~ 55℃ |
| 동작 습도 (Operating humidity) | 상대습도 80% 미만 · 비결로 |
| 가격 조건 | 부가세·해외배송·관세 포함 |
| 모델 번호 | 제품명 |
|---|---|
| ZSB-SY01CM-MY3-K1.2-C-C | Smart SY-01CM MY-3 K1.2 Industrial Syringe Pump |
| ZSB-SY01CM-MY3-K2.0-C-C | Smart SY-01CM MY-3 K2.0 Industrial Syringe Pump |
| ZSB-SY01CM-MT3-K1.2-C-C | Smart SY-01CM MT-3 K1.2 Industrial Syringe Pump |
| ZSB-SY01CM-MT3-K2.0-C-C | Smart SY-01CM MT-3 K2.0 Industrial Syringe Pump |
| ZSB-SY01CM-T03-K1.2-C-C | Smart SY-01CM T-03 K1.2 Industrial Syringe Pump |
| ZSB-SY01CM-T03-K2.0-C-C | Smart SY-01CM T-03 K2.0 Industrial Syringe Pump |
| ZSB-SY01CM-MC4-K1.2-C-C | Smart SY-01CM MC-4 K1.2 Industrial Syringe Pump |
| ZSB-SY01CM-MC4-K2.0-C-C | Smart SY-01CM MC-4 K2.0 Industrial Syringe Pump |
| ZSB-SY01CM-MCC4-K1.2-C-C | Smart SY-01CM MCC-4 K1.2 Industrial Syringe Pump |
| ZSB-SY01CM-MCC4-K2.0-C-C | Smart SY-01CM MCC-4 K2.0 Industrial Syringe Pump |
| ZSB-SY01CM-T04-K1.0-C-C | Smart SY-01CM T-04 K1.0 Industrial Syringe Pump |
| ZSB-SY01CM-T06-K1.0-C-C | Smart SY-01CM T-06 K1.0 Industrial Syringe Pump |
| ZSB-SY01CM-T08-K1.0-C-C | Smart SY-01CM T-08 K1.0 Industrial Syringe Pump |
| ZSB-SY01CM-T09-K1.0-C-C | Smart SY-01CM T-09 K1.0 Industrial Syringe Pump |
| ZSB-SY01CM-T10-K1.0-C-C | Smart SY-01CM T-10 K1.0 Industrial Syringe Pump |
| ZSB-SY01CM-T09-K1.0-C-C-X | Smart SY-01CM T-09 K1.0 Beveled Valve Industrial Syringe Pump |
| ZSB-SY01CM-T10-K1.0-C-C-X | Smart SY-01CM T-10 K1.0 Beveled Valve Industrial Syringe Pump |
| ZSB-SY01CM-T12-K1.0-C-C-X | Smart SY-01CM T-12 K1.0 Beveled Valve Industrial Syringe Pump |
모든 규격 공통 — 주요 사양 시리즈 Smart SY-01CM / 연결 1/4-28UNF

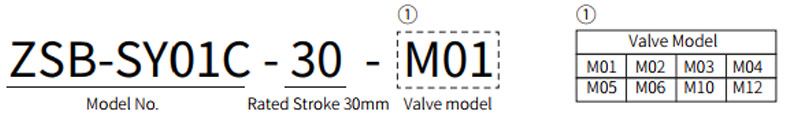

주문 코드는 ZSB-SY01C-30-M□□ 형태입니다. 30 은 정격 스트로크 30 mm, M□□ 는 조합할 분배 밸브 모델입니다.

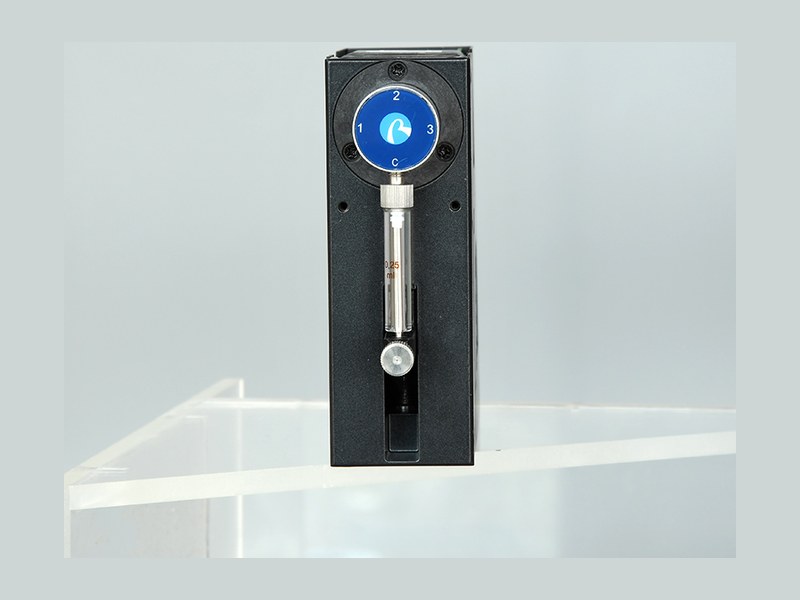

C 포트가 시린지에 연결되는 공통 포트입니다.

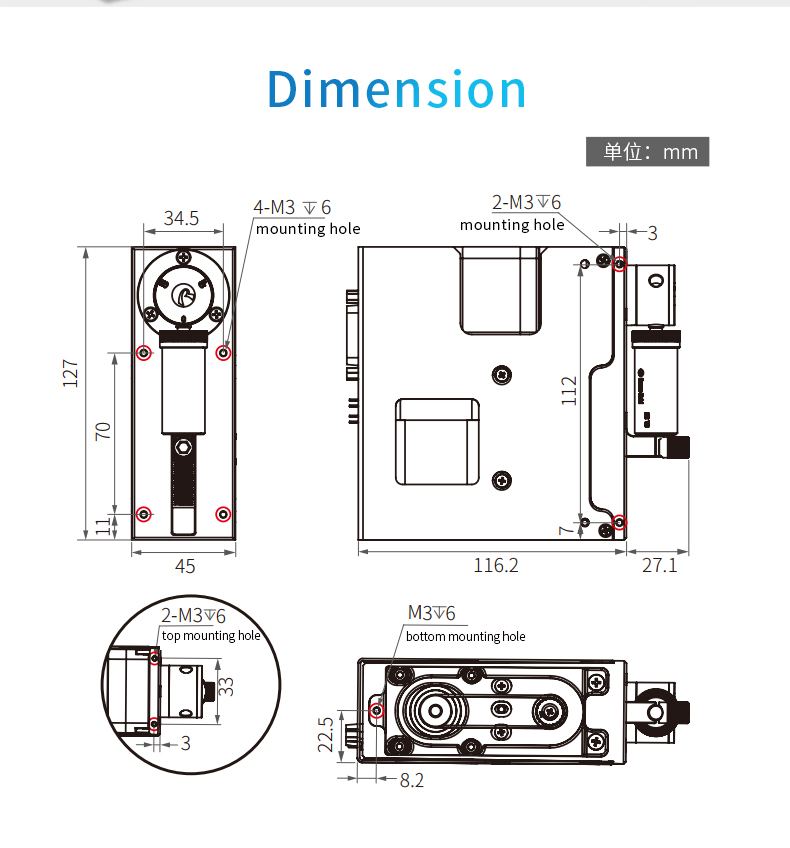

상부 2-M3, 하부 M3, 측면 4-M3 마운팅 홀이 있습니다.
미량 정량이 필요한 분석·진단 장비에 넣어 씁니다.
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 멀티채널 시린지 펌프 SY-01B · 기밀 시린지
| 품목 | 함께 쓰는 이유 |
|---|---|
| Runze 기밀 시린지 | 시린지펌프용 기밀 시린지 |
| Runze PTFE 튜브 | 시료 라인용 PTFE 튜브 |
| Runze 플랜지리스 피팅 | 튜브를 밸브 포트에 고정하는 플랜지리스 피팅 |
| Runze 셀렉터 밸브 SV07M | 여러 시약을 바꿔 보내는 다포트 선택 밸브 |
사양SY-01C의 정격 스트로크와 분해능은?
정격 스트로크 30 mm에 표준 3000 스텝이고 스텝당 0.0025 mm입니다.
속도최대 속도는 얼마인가요?
450 rpm이며 선속도로는 0.0333~15 mm/s입니다. 정격 스트로크 한 번에 2초에서 900초까지 걸리도록 설정합니다.
시린지어떤 시린지를 쓰나요?
ILS 시린지 25 µL, 50 µL, 125 µL, 250 µL, 500 µL, 1.25 mL, 2.5 mL, 5 mL 중에서 고릅니다.
밸브밸브는 어떤 것을 붙일 수 있나요?

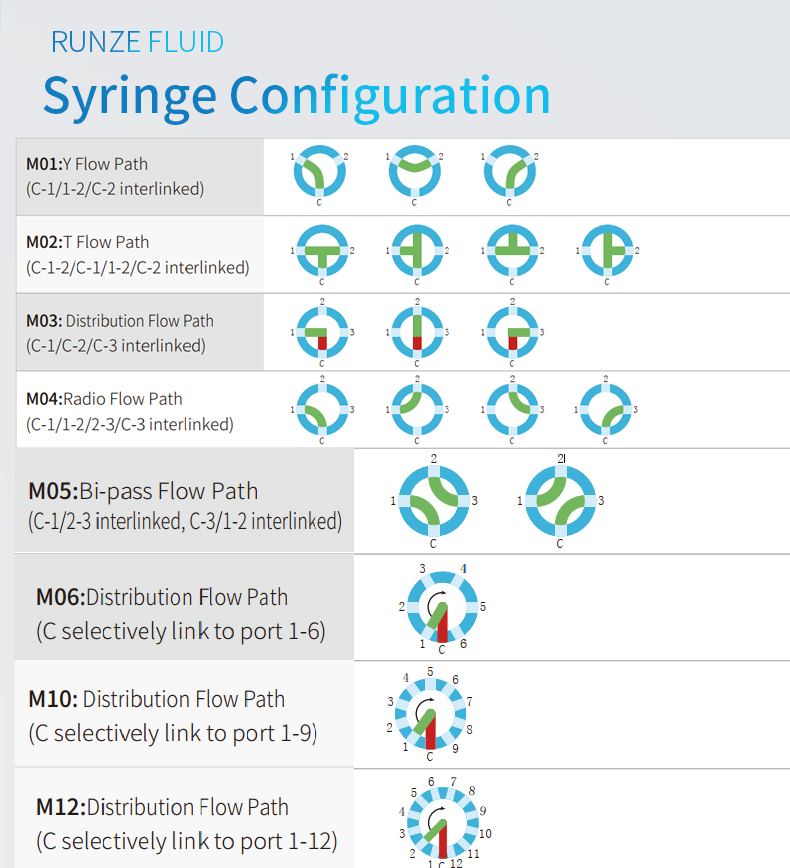

M01부터 M12까지 여덟 가지 분배 밸브를 붙일 수 있습니다. 유로 논리가 Y·T·분배·라디오·바이패스로 나뉩니다.
제어몇 대까지 같이 제어하나요?

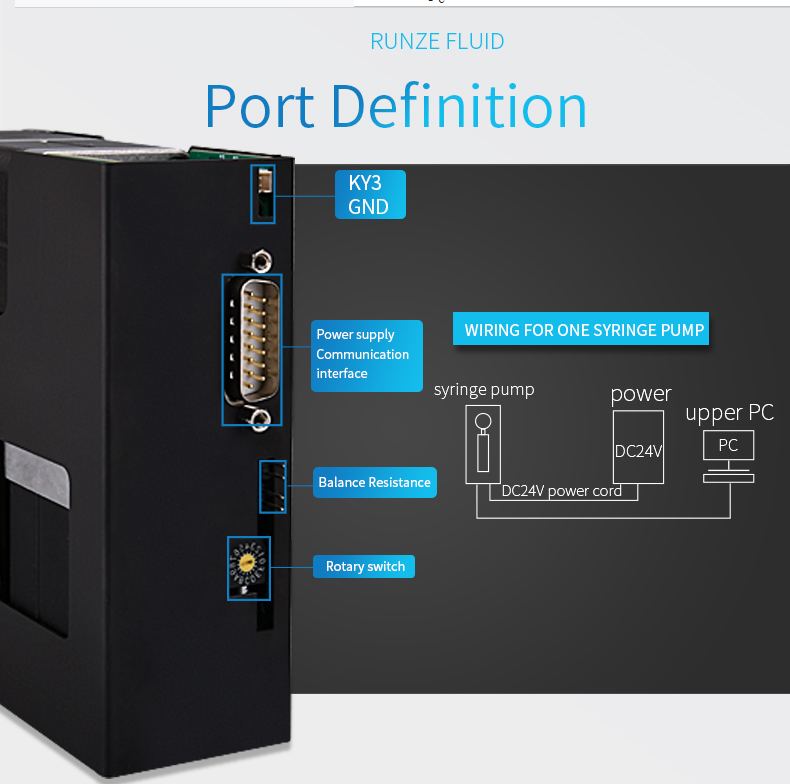

RS485 또는 CAN으로 최대 15대까지 개별 주소를 할당해 제어합니다.
설치크기와 설치 방법은?
142.7 × 127 × 45 mm, 1.5 kg입니다. 상부 2-M3, 하부 M3, 측면 4-M3 마운팅 홀이 있어 세워서도 눕혀서도 고정할 수 있습니다.
압력최대 압력 정격은?
제조사 사양표에 이 항목이 비어 있습니다. 압력 조건이 중요한 용도라면 SY-01B(0.7 MPa)나 SY-06B(0.7 MPa)로 검토하는 편이 안전합니다.
