저압 십자 커넥터
Runze Fluid Low Pressure Crosses
1/4-28 UNF 암나사 · 십자 · PP / PTFE · 116 psi

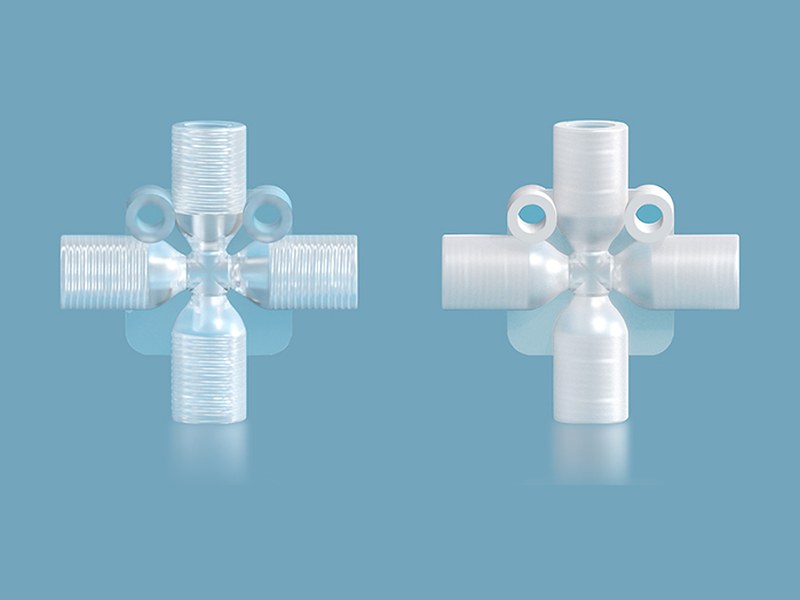

저압 십자 커넥터는 테플론 튜브 4가닥을 십자로 잇는 1/4-28 UNF 암나사 커넥터입니다.
저압 십자 커넥터는 테플론 튜브 4가닥을 십자로 잇는 1/4-28 UNF 암나사 커넥터입니다.
| 나사 규격 (Thread) | 1/4-28 UNF 암나사 |
|---|---|
| 구성 (Assembly) | 본체 1피스 — 플랜지리스 너트·페럴 별매 |
| 재질 (Material) | PP · PTFE |
| 색상 (Color) | 내추럴 PP · 내추럴 PTFE |
| 압력 정격 (Pressure rating) | 상온 116 psi / 0.8 MPa |
| 대응 튜브 외경 (Tubing OD) | 3.2 / 3.175 / 3.0 / 2.5 / 2.0 / 1.6 mm |
| Model No | 재질 (Material) | 색상 (Color) | 암나사 (Female thread) | Pressure Rating Room Temperature (psi /MPa) | Tubing OD (mm) |
|---|---|---|---|---|---|
| NS04-28P | PP | Natural PP | 1/4-28UNF | 116/0.8 | 3.2/3.175/3.0/2.5/2.0/1.6 |
| NS04-28E | PTFE | Natural PTFE |
자료 출처 — Runze Fluid 제품 페이지
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 저압 유니온 · 플랜지리스 피팅
연결튜브를 어떻게 연결하나요?

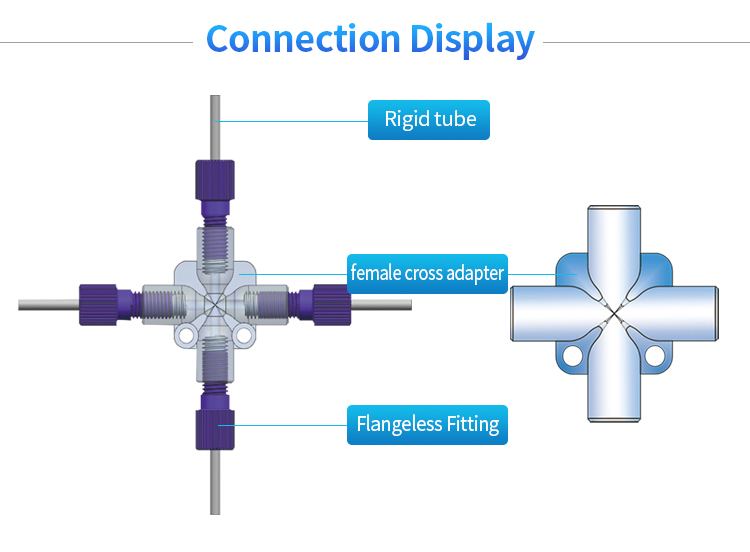

1/4-28 UNF 암나사 포트에 플랜지리스 너트와 페럴을 끼운 테플론 튜브를 넣고 조입니다. 너트·페럴은 별도 부품입니다.
압력사용 압력은 얼마인가요?
상온에서 116 psi(0.8 MPa)입니다.
재질PP와 PTFE 중 무엇을 고르나요?
일반 수계는 PP, 내약품성이 더 필요하면 PTFE입니다.
규격어떤 튜브 외경에 맞나요?
1.6 · 2.0 · 2.5 · 3.0 · 3.175 · 3.2 mm입니다.
