저압 벌크헤드 유니온

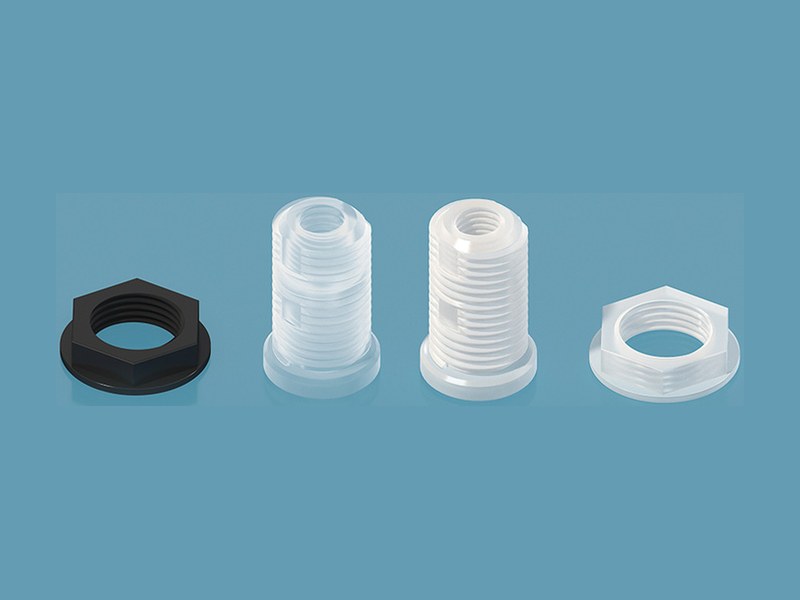

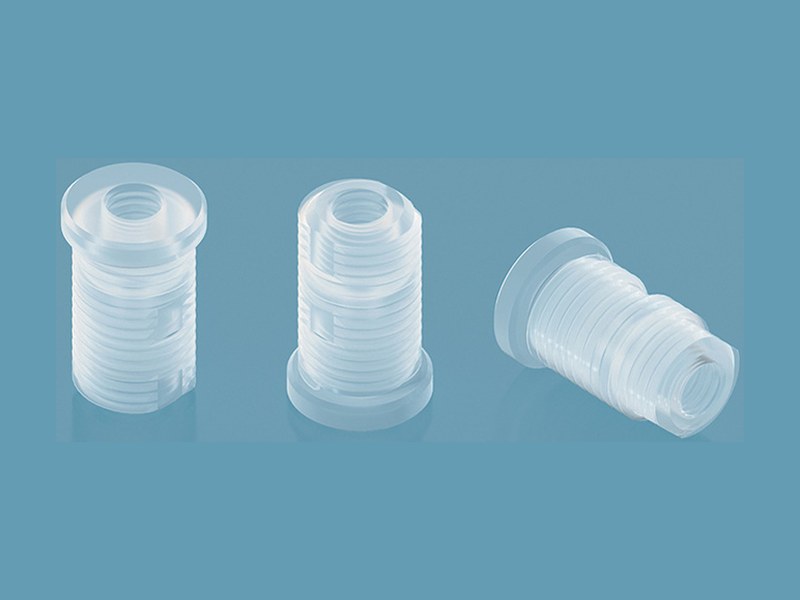

Runze Fluid Low Pressure Bulkhead Unions
패널 관통 · 1/4-28 UNF 암 + M12 수나사 · PP / PTFE / PPS

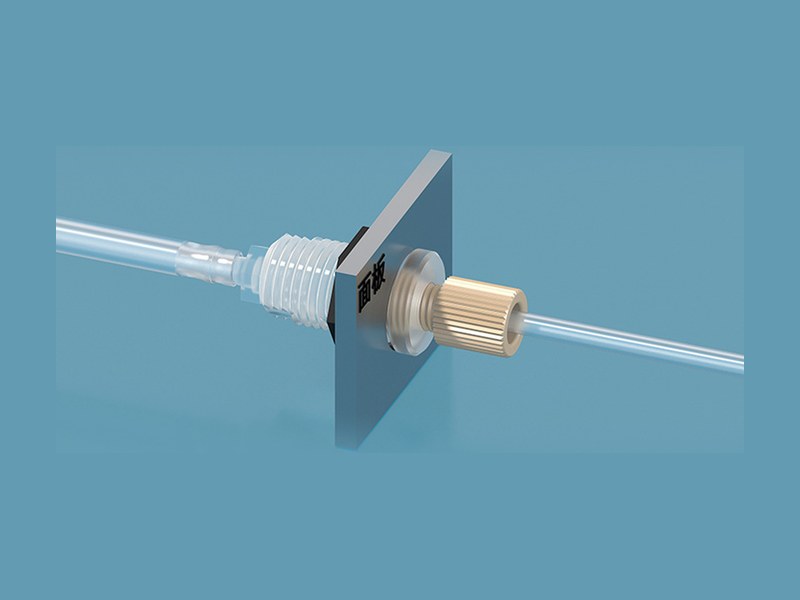

저압 벌크헤드 유니온은 패널을 관통해 연질·테플론 튜브를 잇는 피팅으로, 1/4-28 UNF 암나사에 M12 수나사로 패널에 고정합니다.
저압 벌크헤드 유니온은 패널을 관통해 연질·테플론 튜브를 잇는 피팅으로, 1/4-28 UNF 암나사에 M12 수나사로 패널에 고정합니다.

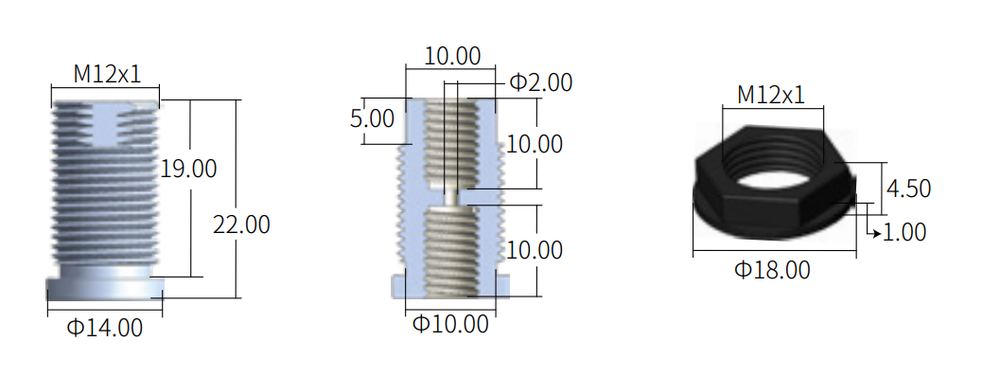

| 나사 규격 (Thread) | 1/4-28 UNF 암나사 · M12 수나사 |
|---|---|

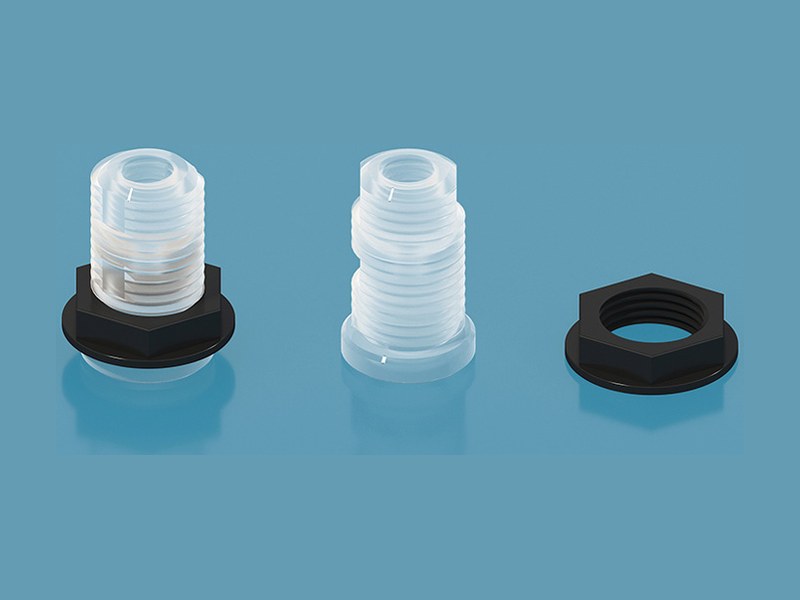

| 구성 (Assembly) | 본체 + M12 고정 너트 |
| 재질 (Material) | PP · PTFE · PPS |
| 압력 정격 (Pressure rating) | 상온 116 psi / 0.8 MPa |
| 대응 튜브 외경 (Tubing OD) | 3.2 / 3.175 / 3.0 / 2.5 / 2.0 / 1.6 mm |

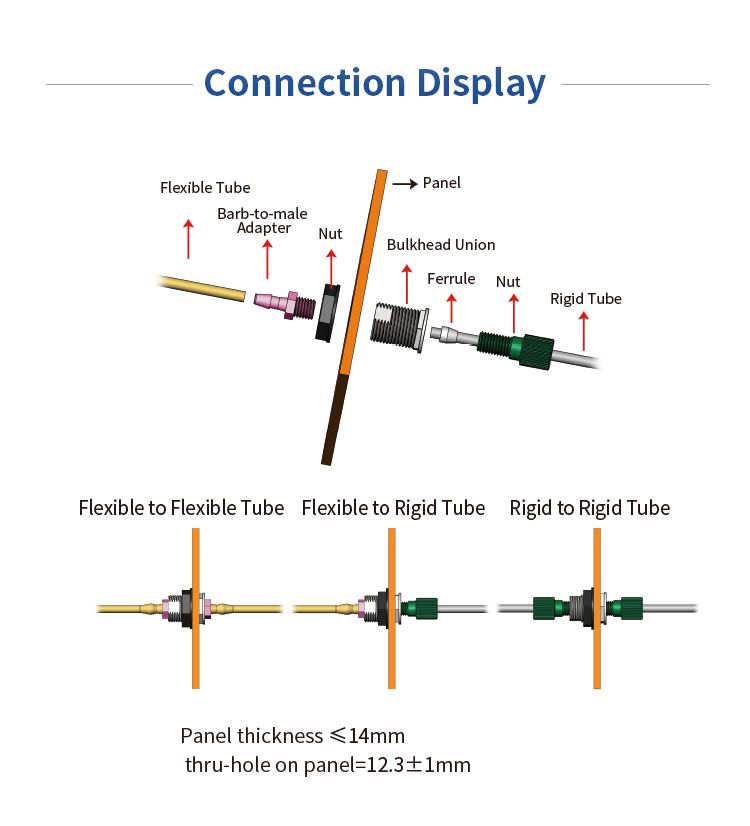

| 용도 (Function) | 패널 관통 유로 연결 |
| 모델 번호 (Model No.) | 재질 (Material) | 색상 (Color) | 암나사 (Female thread) | 수나사 (Male thread) | Pressure/Rating Room Temp (psi /MPa) | Tubing OD (mm) |
|---|---|---|---|---|---|---|
| NC-28P | PP | Natural PP | 1/4-28 UNF | M12 | 116/0.8 | 3.2/3.175/ 3.0/ 2.5/2.0/1.6 |
| NC-28E | PTFE | Natural PTFE | ||||
| M12*1-S | PPS | Natural PPS | M12 | / | ||
| M12*1-E | PTFE | Natural PTFE |
자료 출처 — Runze Fluid 제품 페이지
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 저압 유니온 · 패널 마운트 벌크헤드
구성너트가 따로 있나요?

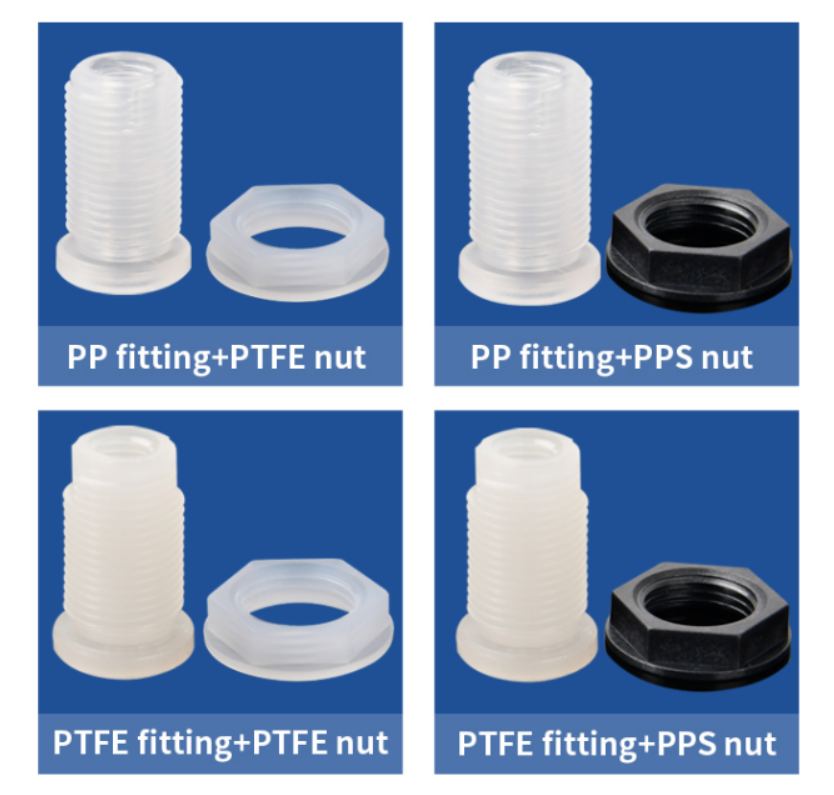

M12*1-S(PPS)와 M12*1-E(PTFE) 고정 너트를 함께 고를 수 있습니다.
압력사용 압력은요?
상온 116 psi(0.8 MPa)입니다.
용도어떤 경우에 쓰나요?

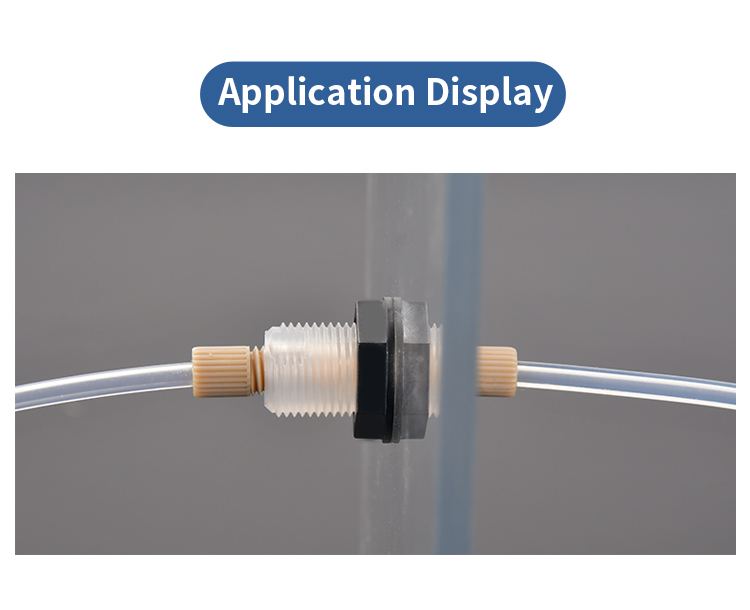

장비 패널 안팎을 관통해 유로를 이어야 할 때 씁니다.
