Runze Fluid 패널 마운트 벌크헤드 — 하우징 관통 유체 이송

Name: Runze Fluid 패널 마운트 벌크헤드
Brand: Runze Fluid
SKU: PANEL-MOUNT-BULKHEAD

패널 마운트 벌크헤드

Runze Fluid Panel Mount Bulkheads

동경 7규격 + 이경 10규격 · 1/4-28 UNF · M8 · M10 · M12 · 의료등급 PP

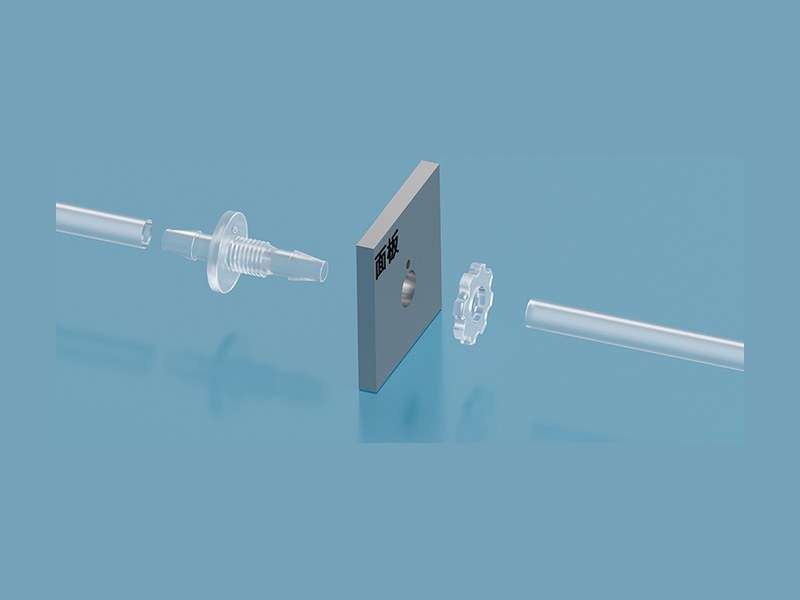

패널 마운트 벌크헤드는 금속·플라스틱·아크릴·목재 하우징을 관통해 연질 튜브로 유체나 공기를 안팎으로 옮기는 피팅입니다.

특징

나사 규격 (Thread)	1/4-28 UNF · M8 · M10 · M12

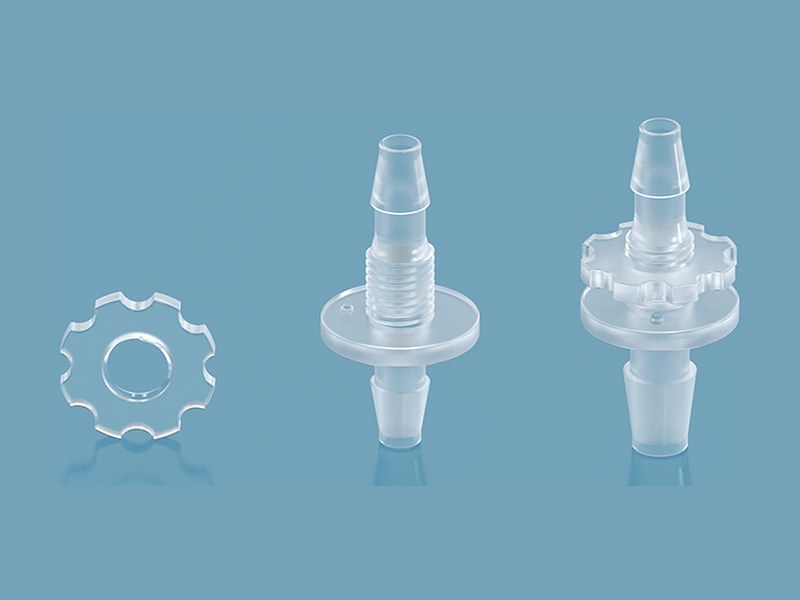

구성 (Assembly)	벌크헤드 본체 + 암 스테이터 + 고정 너트
재질 (Material)	의료등급 PP (Medical Grade) · PTFE 맞춤 가능
색상 (Color)	내추럴 PP
나사 길이 (Thread length)	7.6 ~ 8.0 mm
대응 튜브 내경 (Tubing ID)	1.0 ~ 12.7 mm

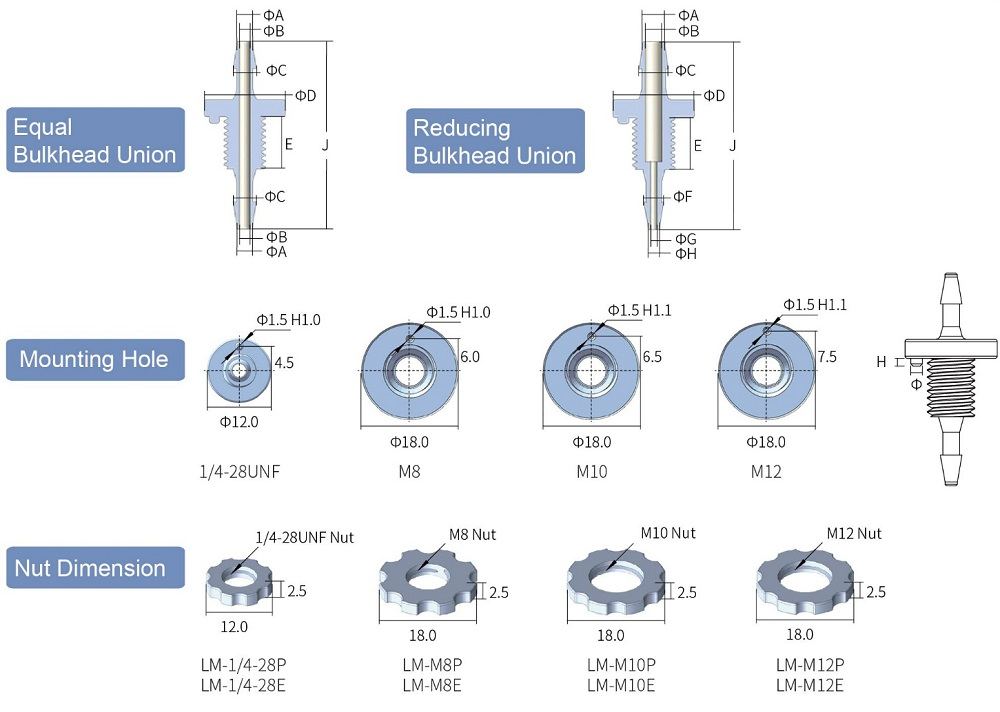

형식 (Type)	동경형 (DC) 7규격 · 이경형 (BC) 10규격

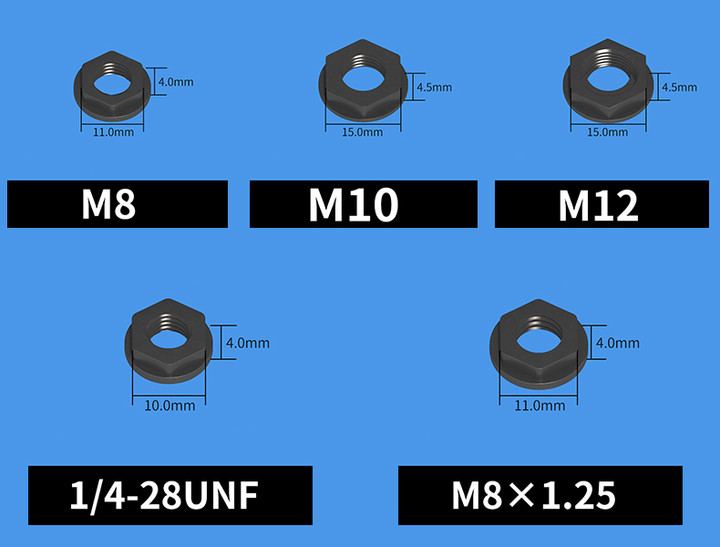

표준 너트 (Standard nut)	LM-M10P / LM-M12P 싱글투스 너트 — M10×1 / M12×1 PPS 너트도 선택 가능(설치가 더 쉬움)
적용 하우징 (Housing)	금속 · 플라스틱 · 아크릴 · 목재

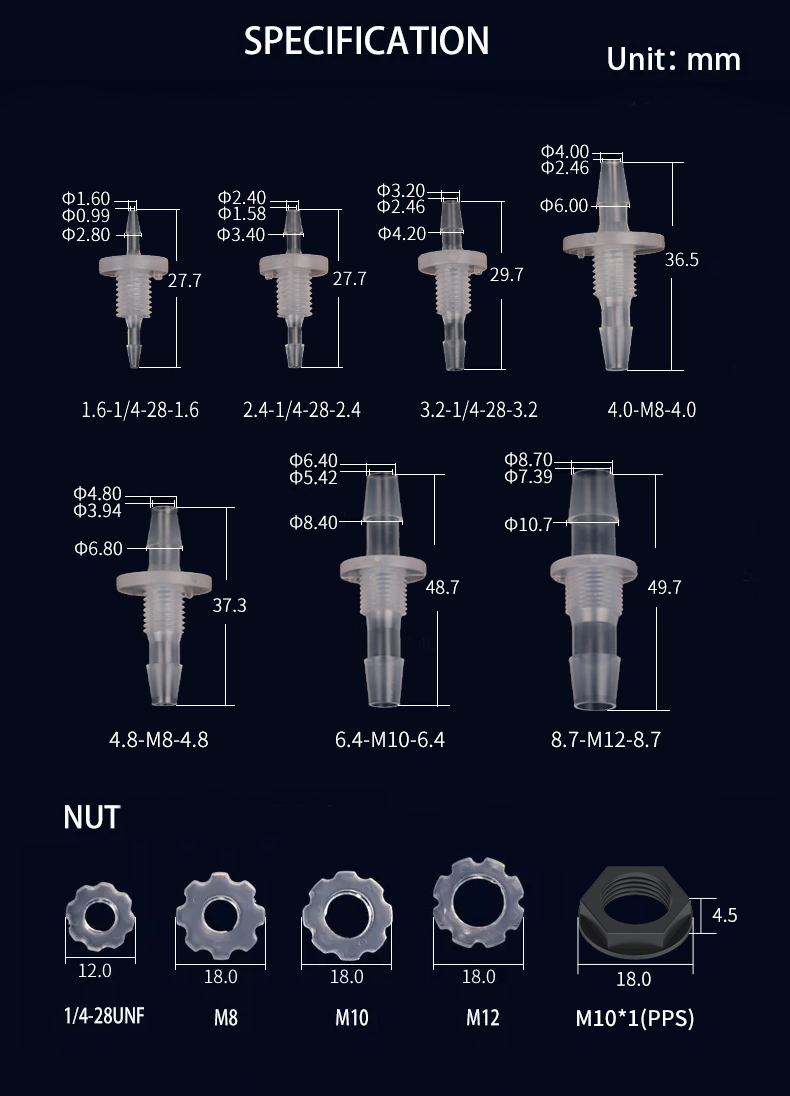

모델 번호 (Model No.)	나사 길이 (mm)	수나사 (Male thread)	암 스테이터 (Female stator)	튜브 내경 (mm)
DC-016-1/4-28-016P	7.6	1/4-28 UNF	1/4-28 UNF	1.0-1.6
DC-024-1/4-28-024P	7.7	1/4-28 UNF	1/4-28 UNF	1.6-2.4
DC-032-1/4-28-032P	7.7	1/4-28 UNF	1/4-28 UNF	2.4-3.2
DC-040-M8-040P	8.0	M8	M8	3.2-4.0
DC-048-M8-048P	8.0	M8	M8	4.0-4.8
DC-064-M10-064P	8.0	M10	M10	4.8-6.4
DC-087-M12-087P	8.0	M12	M12	6.4-8.7

PP 재질은 재고 보유, PTFE 는 모델당 최소 2,000개, 그 외 재질은 최소 5,000개 주문 시 맞춤 생산합니다.

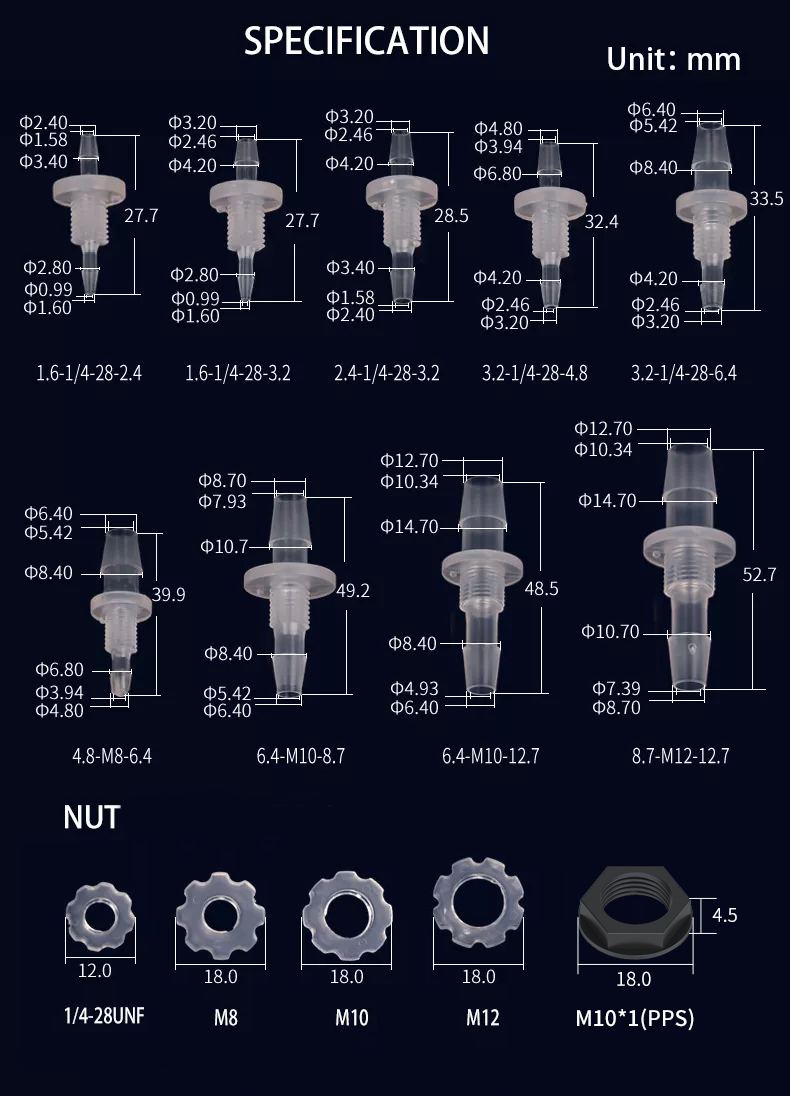

모델 번호 (Model No.)	나사 길이 (mm)	수나사 (Male thread)	암 스테이터 (Female stator)	튜브 내경 (mm)
BC-016-1/4-28-024P	7.7	1/4-28 UNF	1/4-28 UNF	(1.0-1.6) × (1.6-2.4)
BC-016-1/4-28-032P	7.6	1/4-28 UNF	1/4-28 UNF	(1.0-1.6) × (2.4-3.2)
BC-024-1/4-28-032P	7.6	1/4-28 UNF	1/4-28 UNF	(1.6-2.4) × (2.4-3.2)
BC-024-1/4-28-048P	7.7	1/4-28 UNF	1/4-28 UNF	(1.6-2.4) × (4.0-4.8)
BC-032-1/4-28-048P	7.7	1/4-28 UNF	1/4-28 UNF	(2.4-3.2) × (4.0-4.8)
BC-032-1/4-28-064P	7.7	1/4-28 UNF	1/4-28 UNF	(2.4-3.2) × (4.8-6.4)
BC-048-M8-064P	8.0	M8	M8	(4.0-4.8) × (4.8-6.4)
BC-064-M10-087P	8.0	M10	M10	(4.8-6.4) × (6.4-8.7)
BC-064-M10-127P	8.0	M10	M10	(4.8-6.4) × (8.7-12.7)
BC-087-M12-127P	8.0	M12	M12	(6.4-8.7) × (8.7-12.7)
