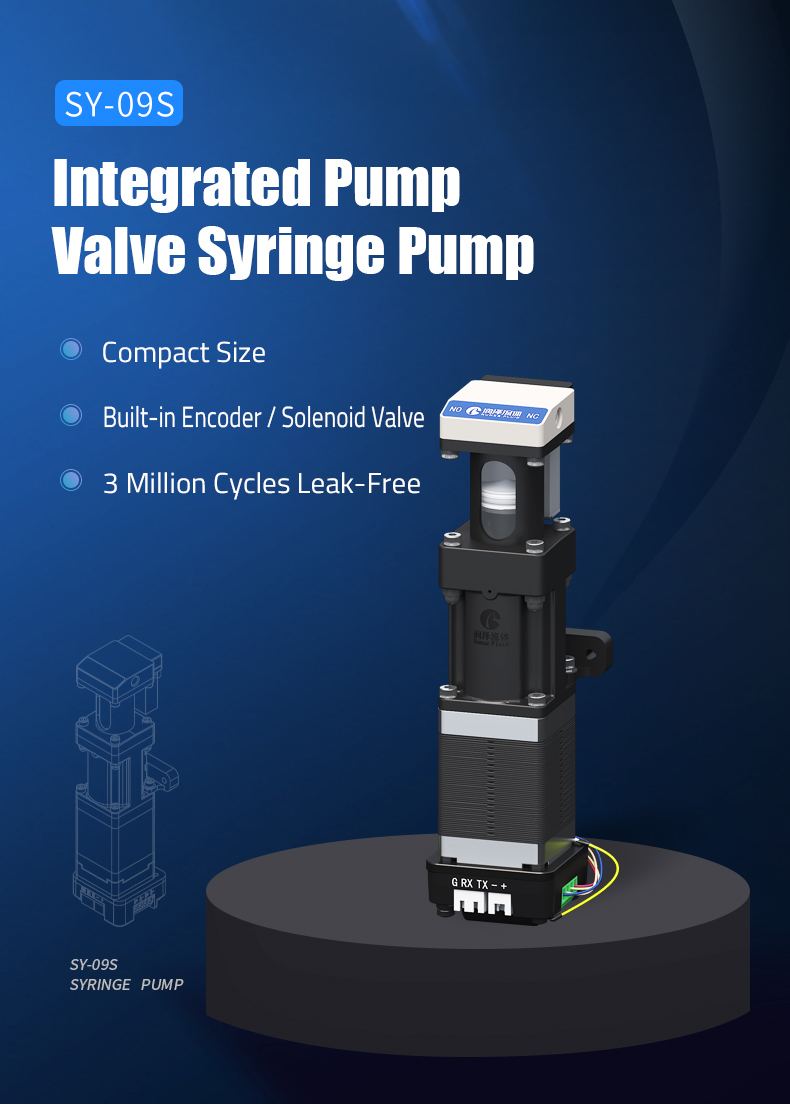

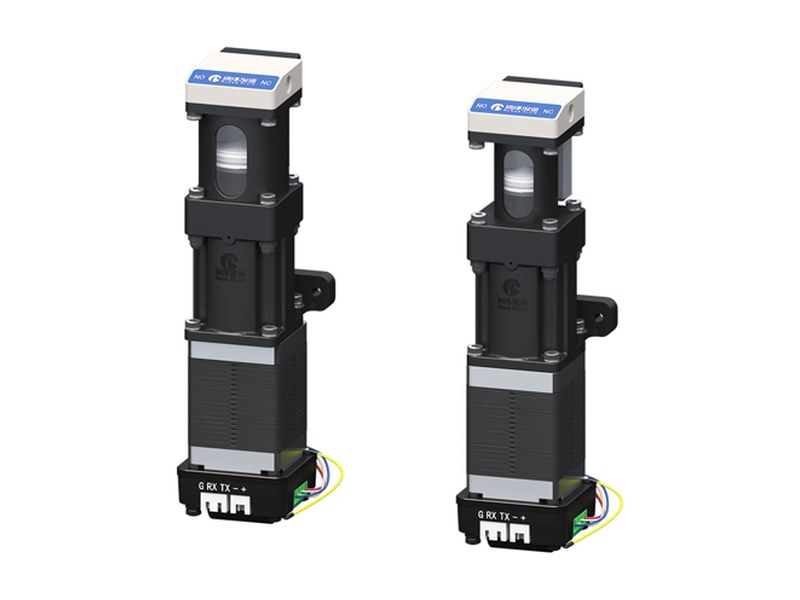

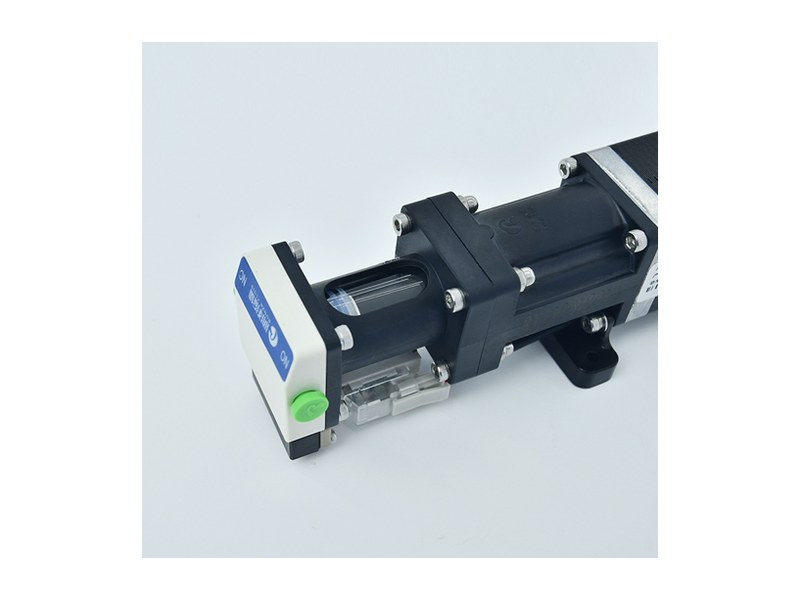

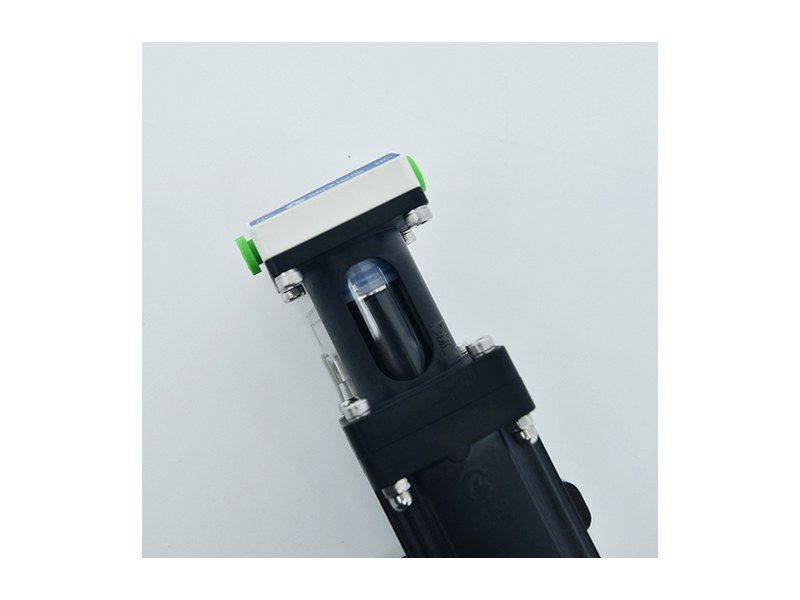

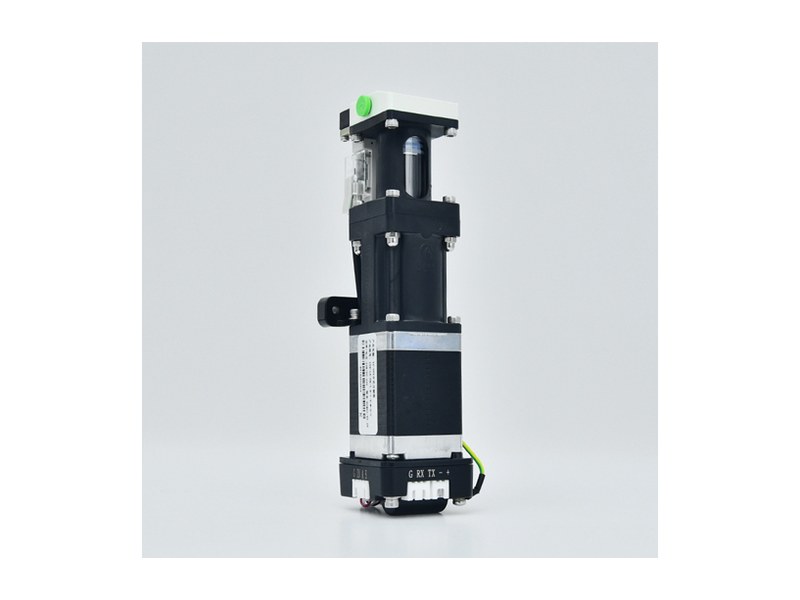

시린지 펌프 SY-09S
Runze Fluid Syringe Pump SY-09S

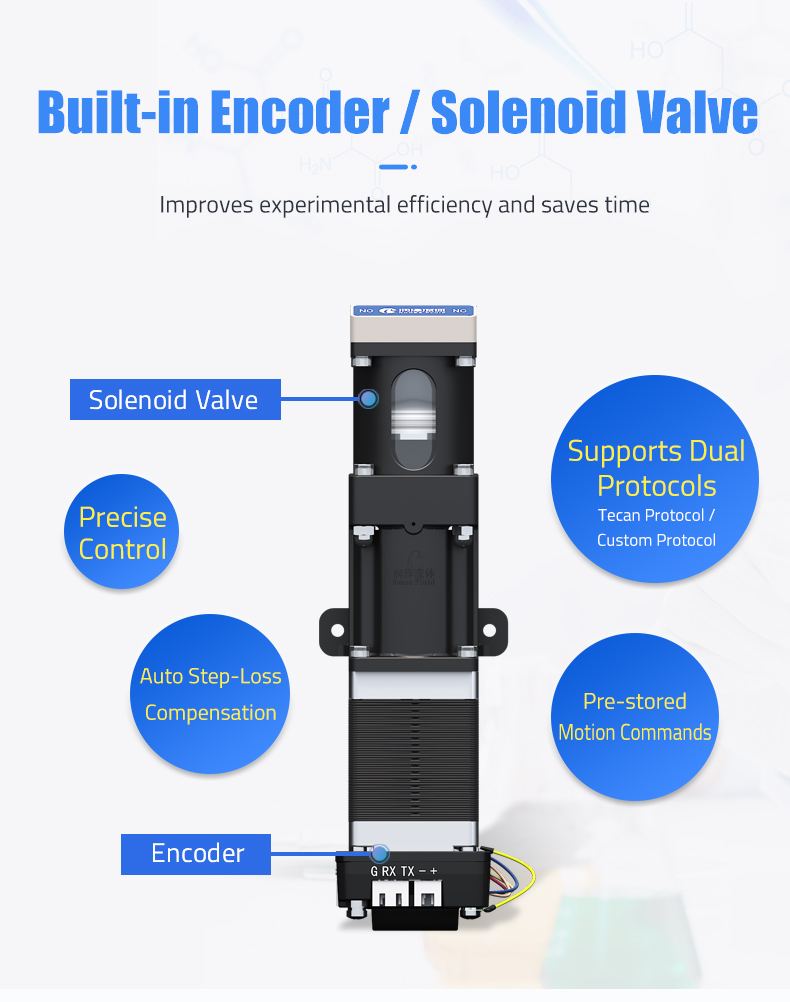

3 / 8 mL · 엔코더 + 솔레노이드 밸브 내장 · 듀얼 포트 PPS 펌프헤드 · RS232 / RS485

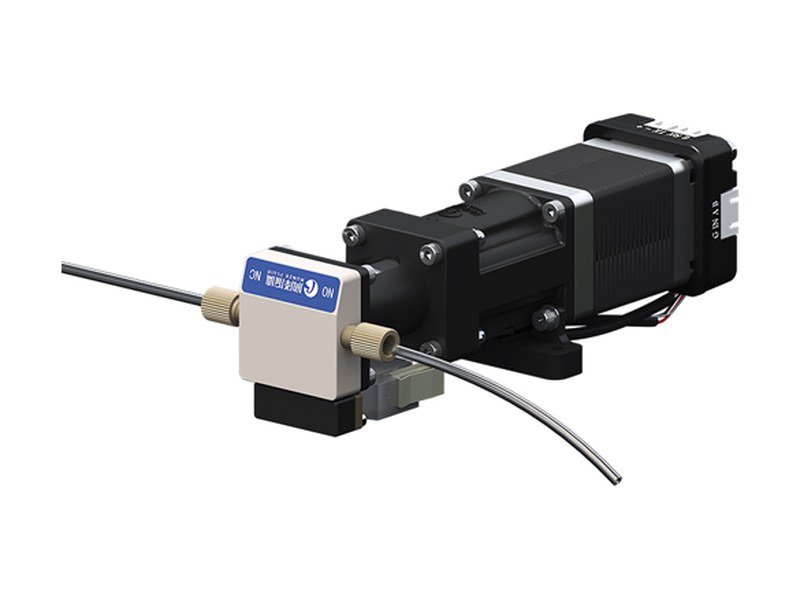

시린지 펌프 SY-09S는 SY-09에 솔레노이드 밸브까지 펌프헤드에 넣은 모델로, 별도 분배 밸브 없이 듀얼 포트 PPS 헤드 하나로 흡입·토출 유로를 전환하는 3·8 mL 정밀 시린지 펌프입니다.
카탈로그 다운ZSB-LS-CB-1.8-1-3-M-Q-S 기준 · VAT 별도 1,198,000원
시린지 펌프 SY-09S는 SY-09에 솔레노이드 밸브까지 펌프헤드에 넣은 모델로, 별도 분배 밸브 없이 듀얼 포트 PPS 헤드 하나로 흡입·토출 유로를 전환하는 3·8 mL 정밀 시린지 펌프입니다.
카탈로그 다운| 습부 재질 (Wetted material) | 붕규산 유리 · PTFE · PPS · PEEK / EPDM / FKM (솔레노이드 밸브) |
|---|---|
| 유량 정확도 (Accuracy) | ≤1% @100% 정격 스트로크 |
| 반복 정밀도 (Repeatability) | 0.3 ~ 0.7% @100% 정격 스트로크 |
| 수명 (Service life) | 무누출 300만 회 |
| 펌프헤드 데드볼륨 (Dead volume) | 35 µL |

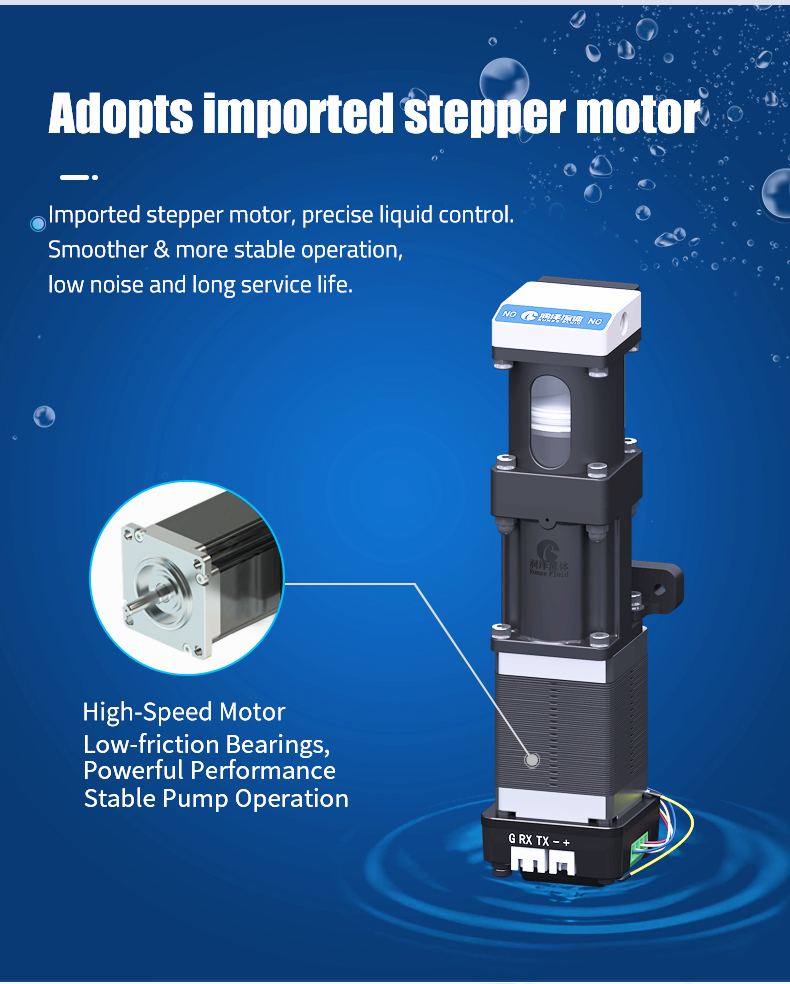

| 구동부 (Actuator) | 사다리꼴 나사 · 리드 1 mm |
| 연결부 (Connection) | 1/4-28 UNF 암나사 |

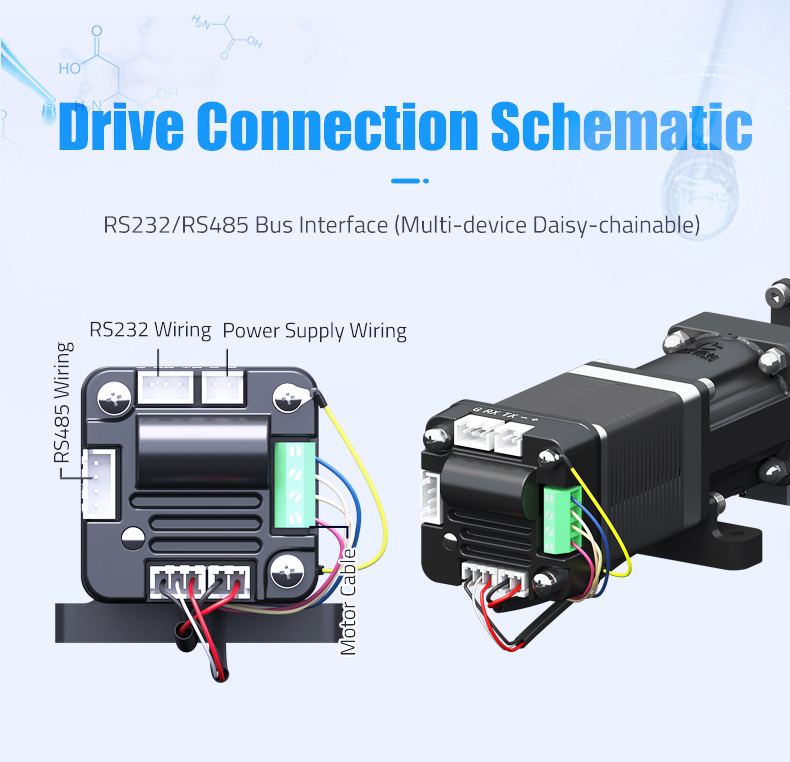

| 통신 (Communication) | RS232 / RS485 버스 |
| 통신 속도 (Baud rate) | 9600 · 19200 · 38400 · 57600 · 115200 bps |
| 전원 (Power supply) | DC24V / 3A |
| 동작 온도 (Operating temp) | 5℃ ~ 55℃ |
| 동작 습도 (Operating humidity) | 상대습도 80% 이하 · 비결로 |
| 가격 조건 | 부가세·해외배송·관세 포함 |
| 항목 | 3 mL | 8 mL |
|---|---|---|
| 정격 스트로크 (Rated stroke) | 18 mm · 3600 스텝 | 19.2 mm · 3840 스텝 |
| 최대 회전수 (Max speed) | 600 rpm | 300 rpm |
| 선속도 (Linear speed) | 0.017-10 mm/s | 0.017-5 mm/s |
| 주행 시간 (Running time) | 1.8-1080 s | 3.84-1152 s |
| 분해능 (Resolution) | 0.005 mm / 0.833 µL | 0.005 mm / 2.083 µL |
| 시린지 내경 (Syringe ID) | 14.55 mm | 23.03 mm |

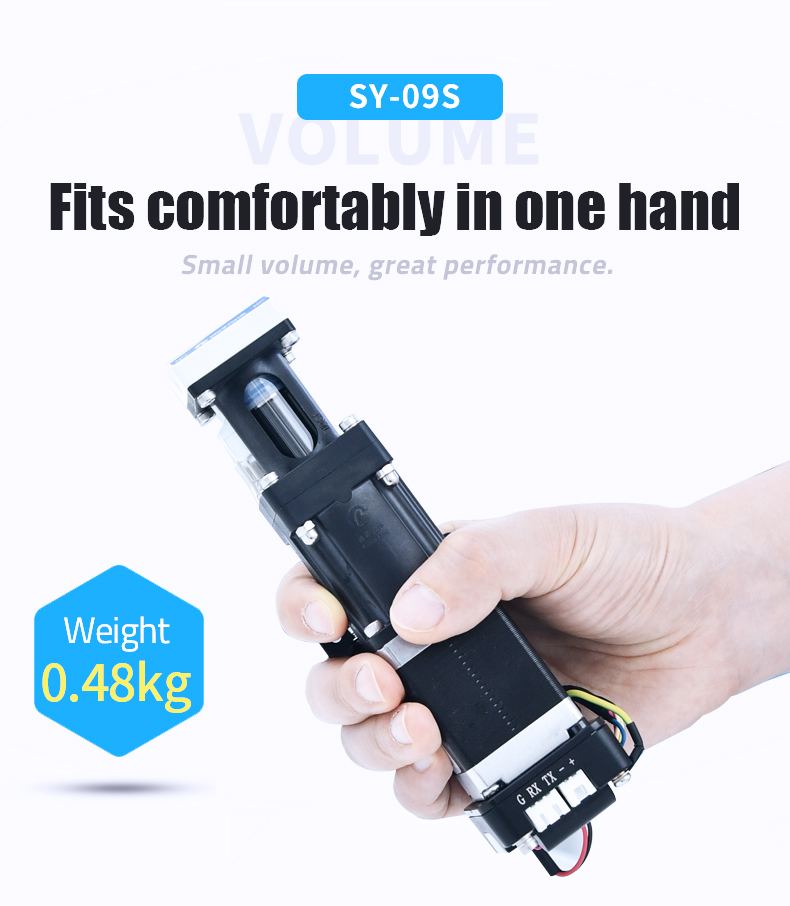

| 순중량 (Net weight) | 0.48 kg | 0.50 kg |

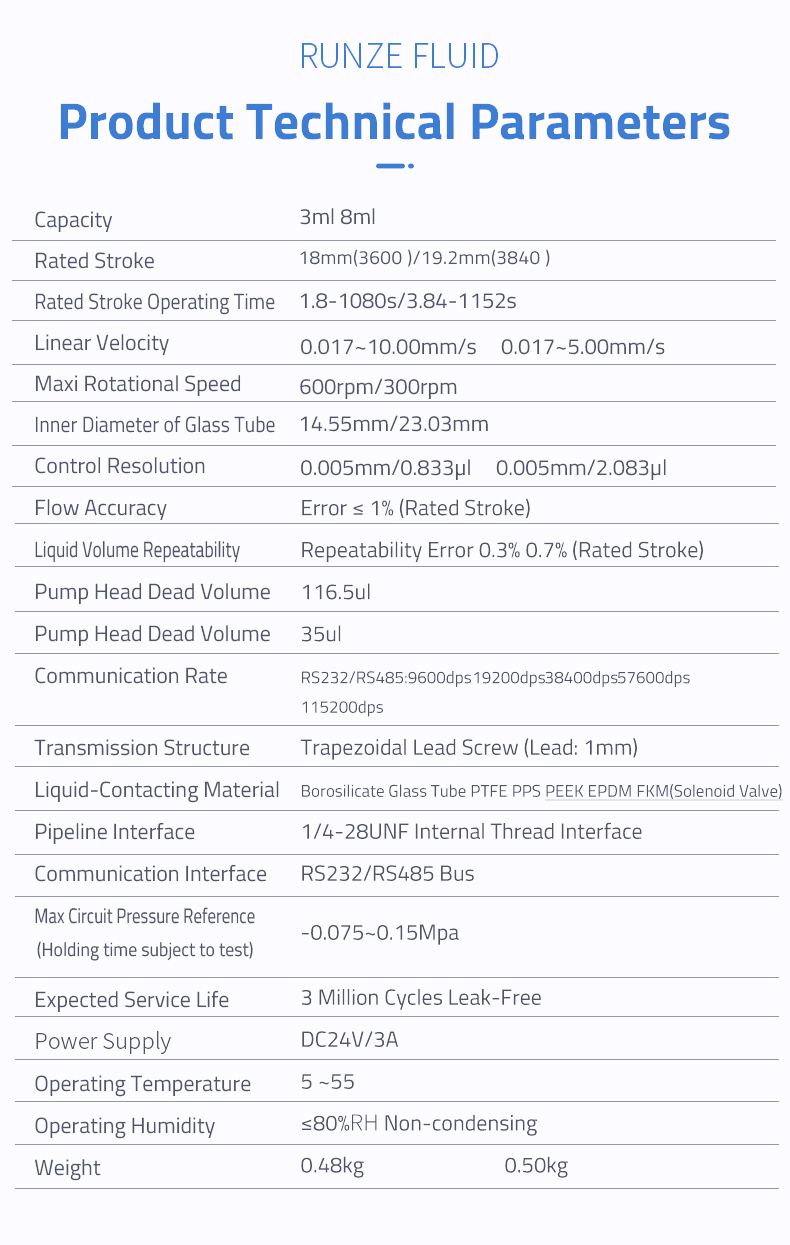

사양은 제조사 브로슈어 표기이며, 펌프헤드 데드볼륨은 유로 구성에 따라 35 µL 와 116.5 µL 두 값이 함께 표기됩니다.

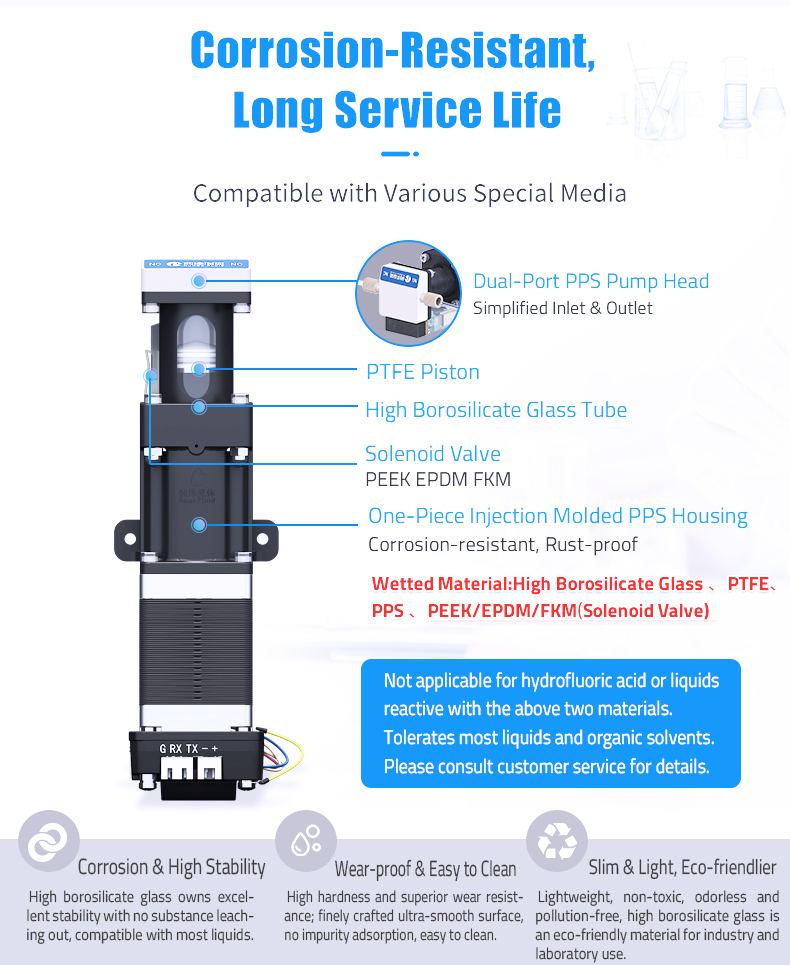

습부는 붕규산 유리, PTFE, PPS 와 솔레노이드 밸브의 PEEK / EPDM / FKM 입니다. 대부분의 액체와 유기 용매를 견디지만 불산(HF) 과 위 재질에 반응하는 액체에는 쓸 수 없습니다.
밸브를 따로 달기 어려운 좁은 장비 안에서 흡입·토출을 함께 처리해야 할 때 씁니다.
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 시린지 펌프 SY-09 · 기밀 시린지
| 품목 | 함께 쓰는 이유 |
|---|---|
| Runze 기밀 시린지 | 시린지펌프용 기밀 시린지 |
| Runze PTFE 튜브 | 시료 라인용 PTFE 튜브 |
| Runze 플랜지리스 피팅 | 튜브를 밸브 포트에 고정하는 플랜지리스 피팅 |
| Runze 셀렉터 밸브 SV07M | 여러 시약을 바꿔 보내는 다포트 선택 밸브 |
차이SY-09과 SY-09S는 뭐가 다른가요?
SY-09S는 펌프헤드에 솔레노이드 밸브가 들어가 있습니다. 별도 분배 밸브 없이 듀얼 포트 PPS 헤드 하나로 흡입·토출 유로를 전환합니다.
데드볼륨펌프헤드 데드볼륨은 얼마인가요?
제조사 표기 기준 35 µL입니다. 유로 구성에 따라 116.5 µL 값이 함께 표기되므로 실제 구성으로 확인이 필요합니다.
재질습부 재질은 무엇인가요?
붕규산 유리, PTFE, PPS이며 솔레노이드 밸브 쪽은 PEEK, EPDM, FKM입니다. 불산과 이 재질들에 반응하는 액체는 피해야 합니다.
제어통신은 무엇을 지원하나요?
RS232와 RS485 버스입니다. 9600~115200 bps이며 여러 대를 데이지체인으로 물릴 수 있습니다.
정밀도최소 토출량은 얼마인가요?
3 mL은 0.833 µL, 8 mL은 2.083 µL입니다.
