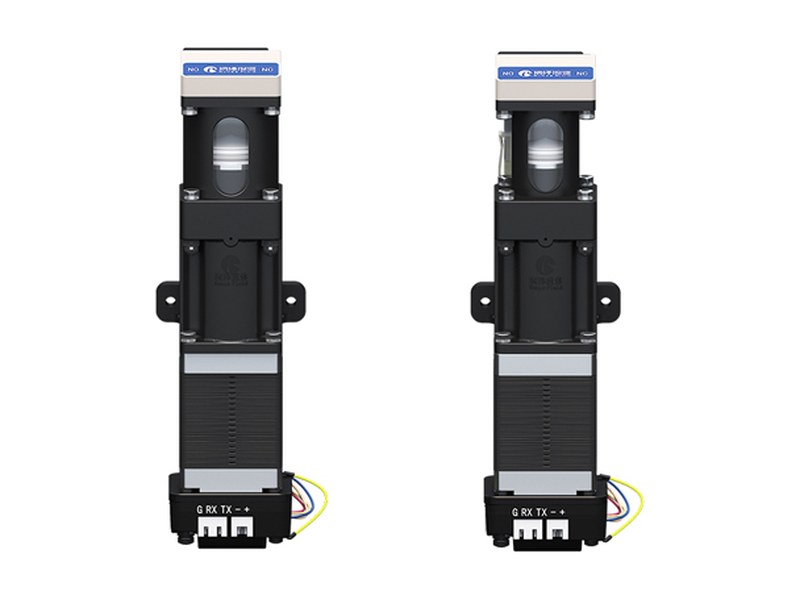

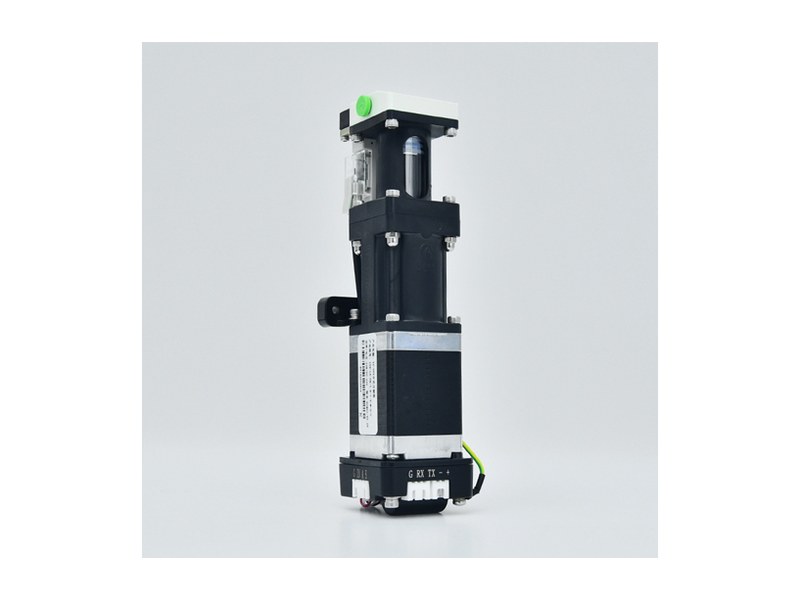

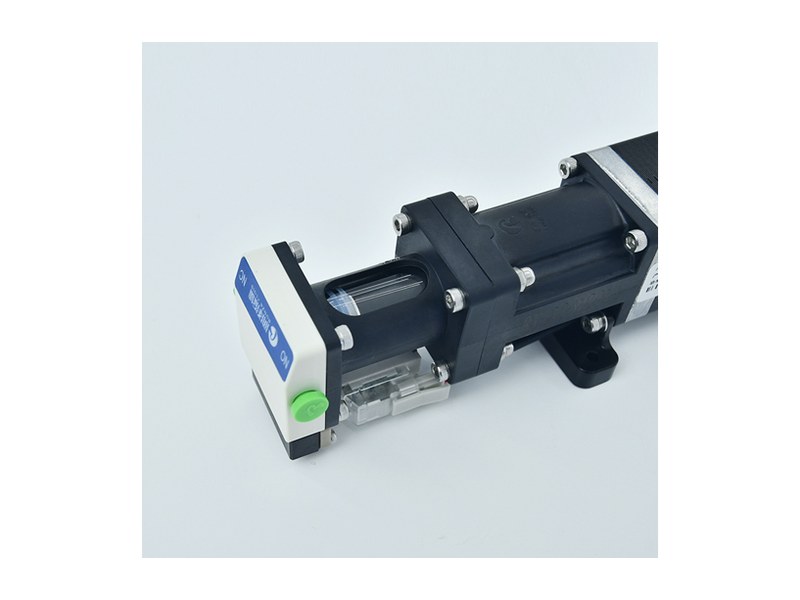

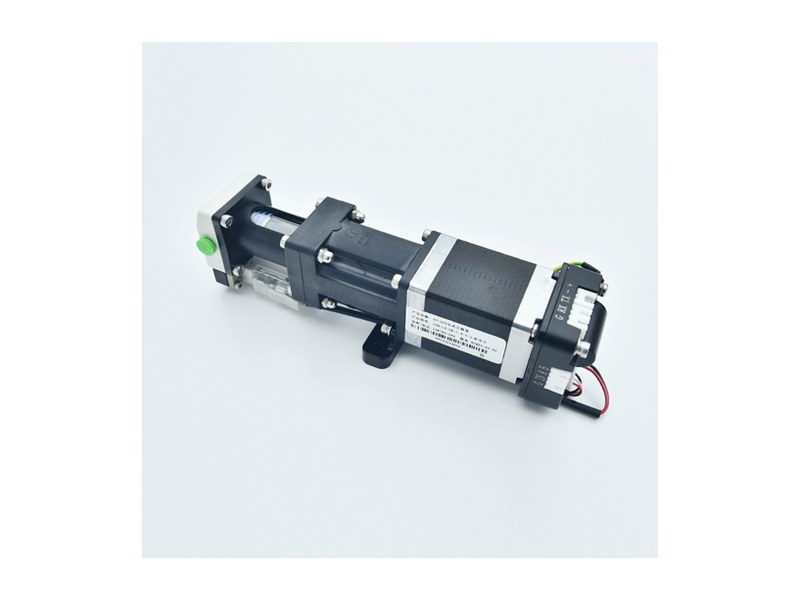

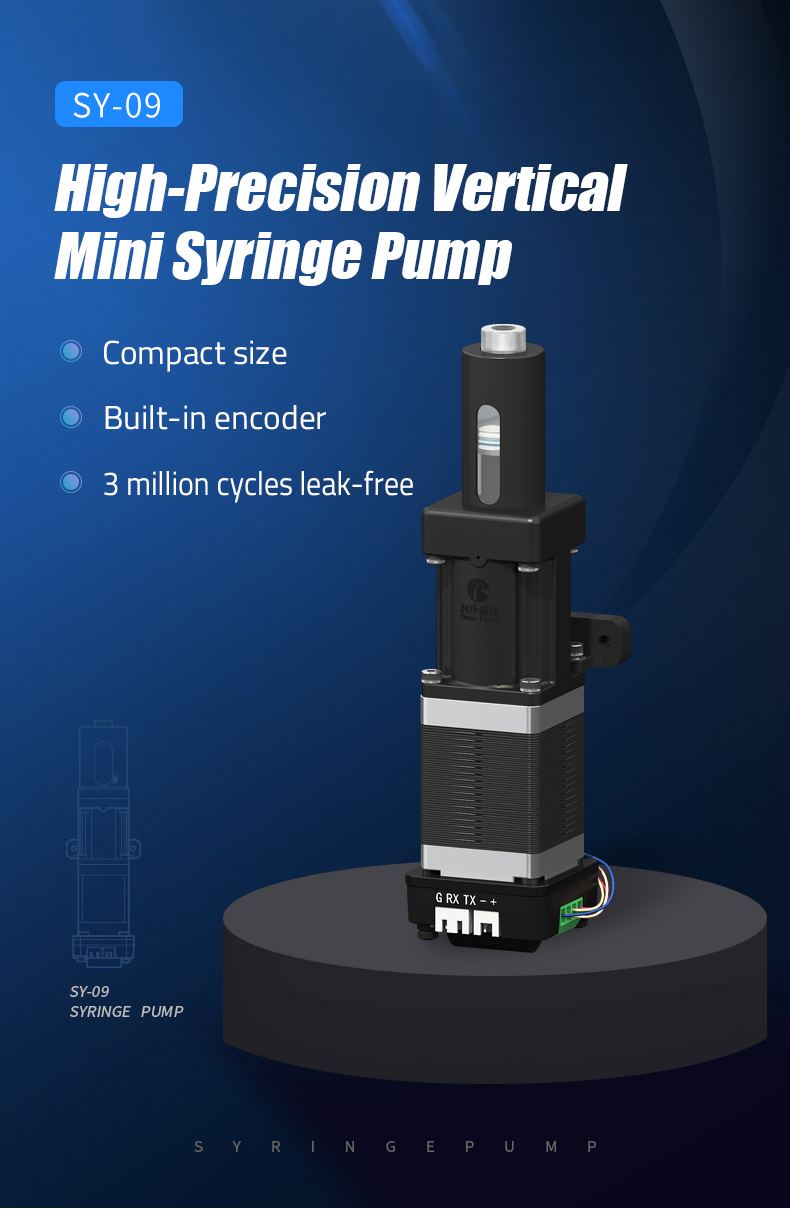

Runze Fluid 시린지 펌프 SY-09 — 3·8 mL 엔코더 내장 수직형 시린지 펌프

Name: Runze Fluid 시린지 펌프 SY-09
Brand: Runze Fluid
SKU: SY-09

특징

용량 3 mL · 8 mL — 정격 스트로크 18 mm(3600 스텝) / 19.2 mm(3840 스텝)입니다
엔코더 내장 — 탈조를 자동 보정하고 모터 상태를 통신으로 조회할 수 있습니다
유량 정확도 ≤1%, 반복 정밀도 0.3~0.7%, 수명 무누출 300만 회(매질 물)
분해능 0.005 mm — 3 mL은 0.833 µL, 8 mL은 2.083 µL 입니다

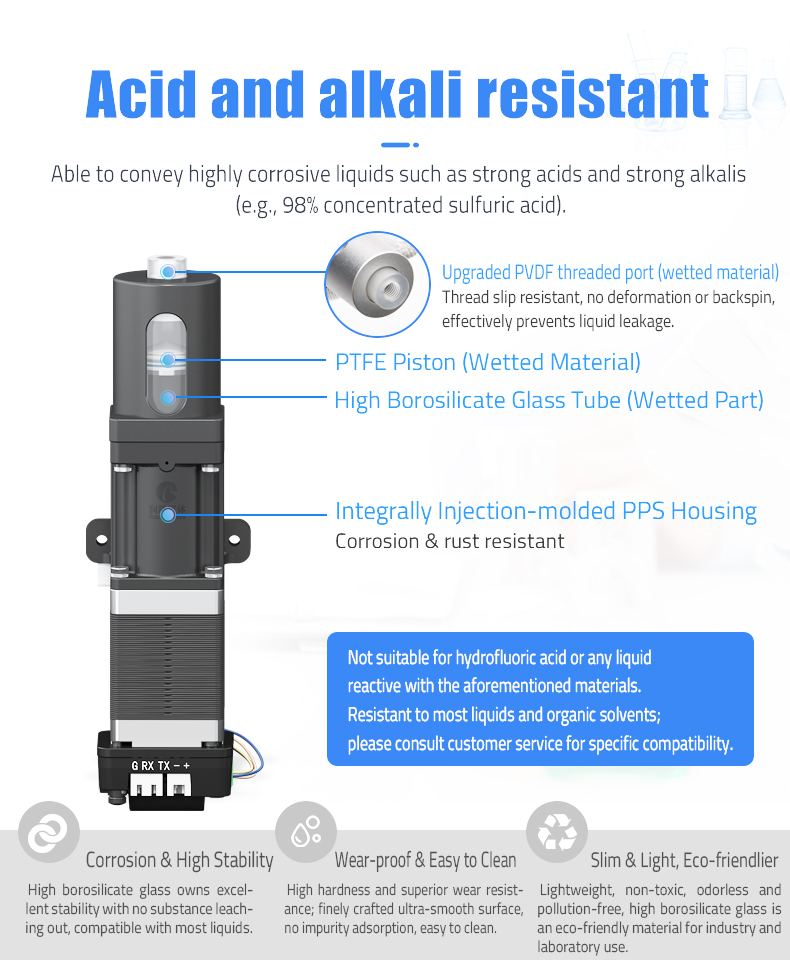

습부는 붕규산 유리 · PCTFE 밸브헤드 · PTFE 피스톤, 하우징은 일체 사출 PPS 로 내식·방청입니다

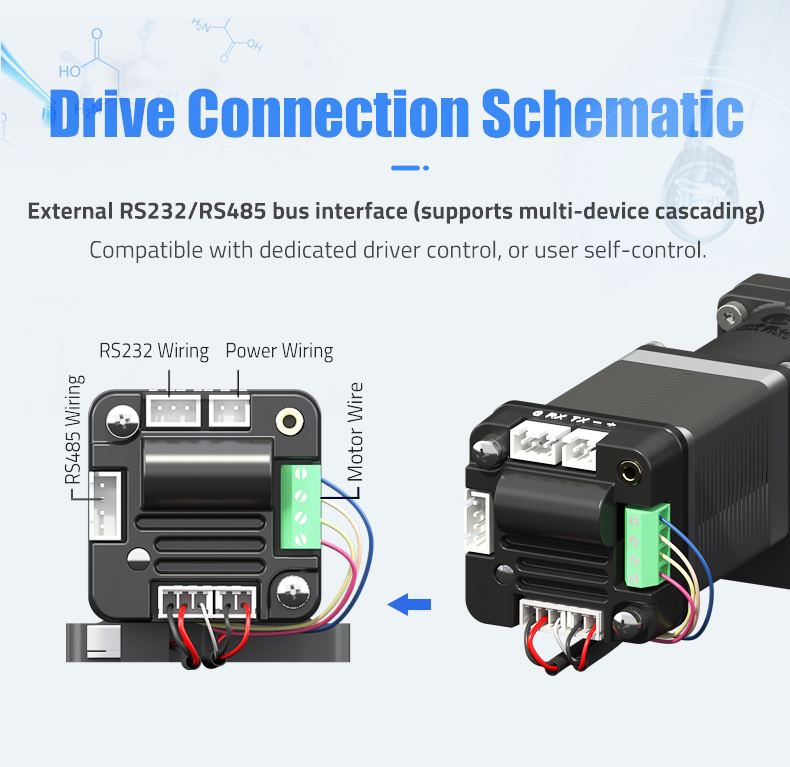

Tecan 프로토콜과 커스텀 프로토콜 을 함께 지원하며 RS232/RS485 로 여러 대를 캐스케이드할 수 있습니다
세분화(마이크로스텝) 2~32 단계, 회전 방향 CW/CCW, 강제 정지·리셋·펌웨어 버전 조회를 명령으로 지원합니다

사양

습부 재질 (Wetted material)	붕규산 유리 · PCTFE 밸브헤드 · PTFE 피스톤
유량 정확도 (Accuracy)	≤1% @100% 정격 스트로크
반복 정밀도 (Repeatability)	0.3 ~ 0.7% @100% 정격 스트로크
수명 (Service life)	무누출 300만 회 (매질 물)
구동부 (Actuator)	사다리꼴 나사 · 리드 1 mm
최대 압력 (Max pressure)	정압 0-0.8 MPa · 부압 0-0.06 MPa (유지 시간은 시험 기준)
채널 (Channel)	단일 채널 (Single channel)
연결부 (Connection)	1/4-28 UNF
통신 속도 (Baud rate)	RS232/RS485 9600 · 19200 · 38400 · 57600 · 115200 bps CAN 100K · 200K · 500K · 1M bps
세분화 (Subdivision)	2 ~ 32 단계 설정
주소 설정 (Address setting)	통신으로 설정 (Via communication)
전원 (Power supply)	DC24V / 3A · 최대 15 W
동작 온도 (Operating temp)	5℃ ~ 55℃
동작 습도 (Operating humidity)	상대습도 80% 이하 · 비결로
가격 조건	VAT 별도 · 국제 배송료 70,000원 (주문당 1회)

용량별 규격 (Volume)

항목	3 mL	8 mL
정격 스트로크 (Rated stroke)	18 mm · 3600 스텝	19.2 mm · 3840 스텝
최대 회전수 (Max speed)	600 rpm	300 rpm
선속도 (Linear speed)	0.017-10 mm/s	0.017-5 mm/s
주행 시간 (Running time)	1.8-1080 s	3.84-1129 s
분해능 (Resolution)	0.005 mm / 0.833 µL	0.005 mm / 2.083 µL
시린지 내경 (Syringe ID)	14.55 mm	23.03 mm

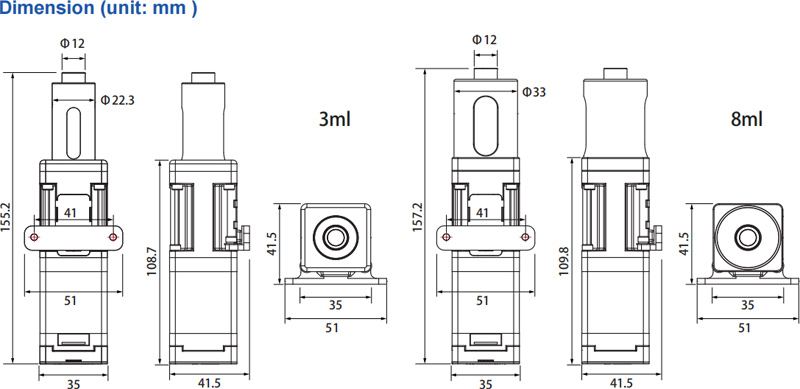

치수 L×W×H (Dimension)	51×41.5×155.2 mm	51×41.5×157.2 mm
순중량 (Net weight)	0.56 kg	0.62 kg

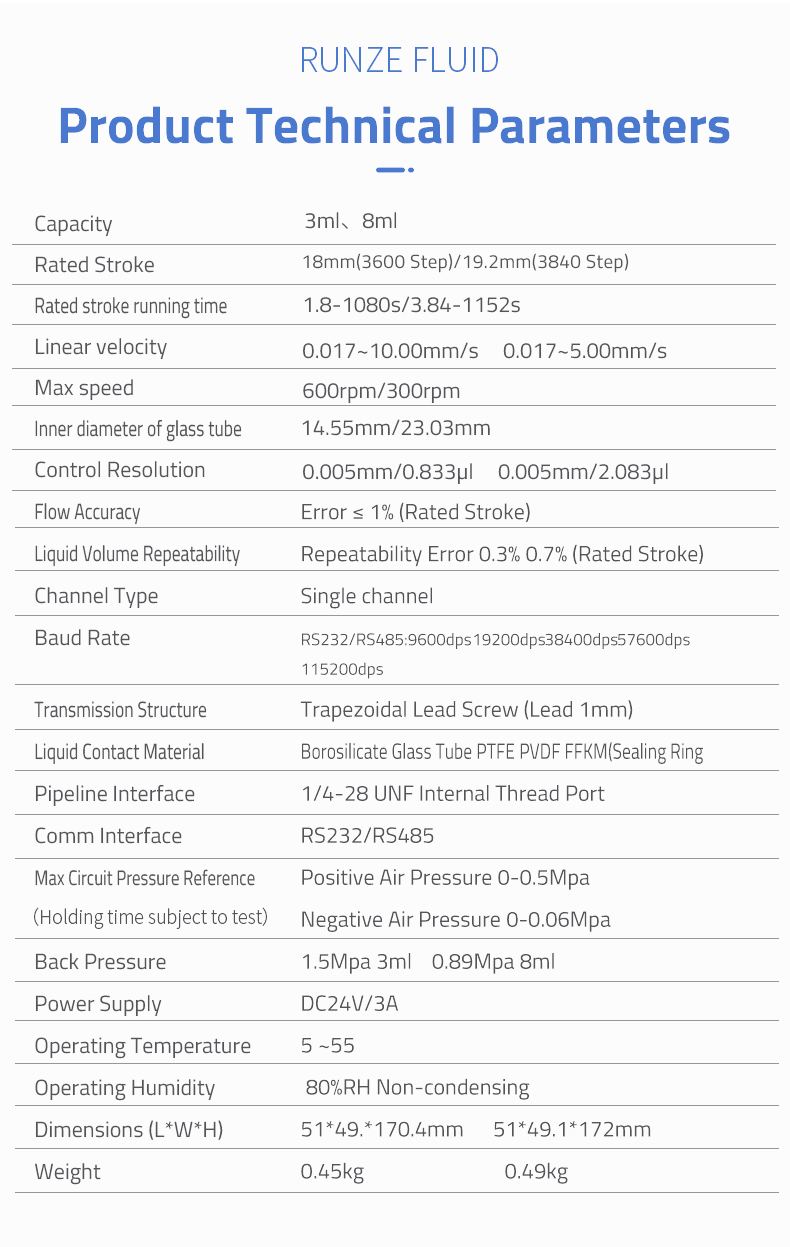

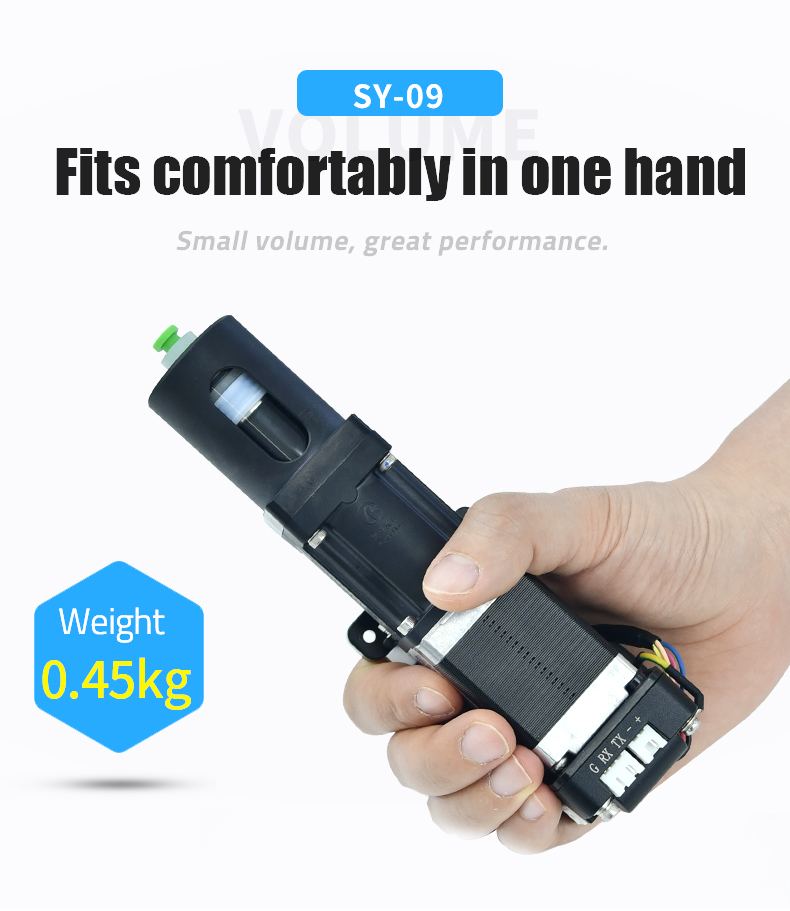

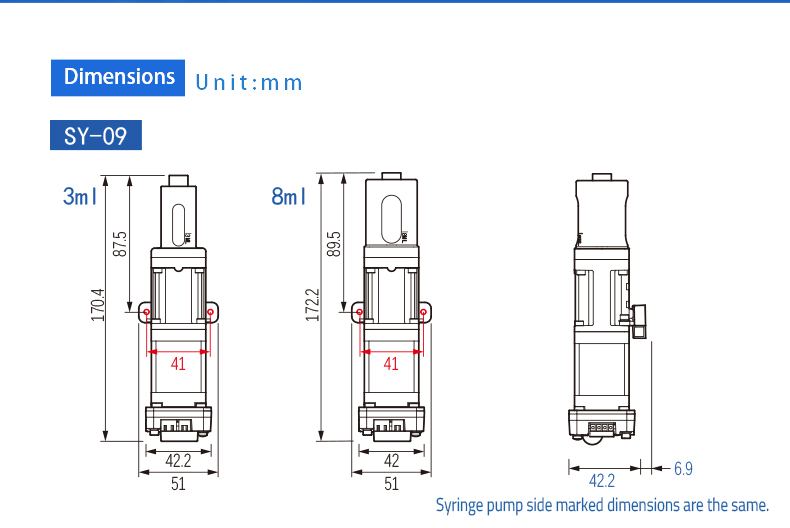

제조사 신형 브로슈어는 치수를 51×49.7×170.4 mm / 51×49.1×172 mm, 순중량을 0.45 / 0.49 kg 으로 표기하고 배압 1.5 MPa(3 mL) · 0.89 MPa(8 mL) 를 추가로 명시합니다. 습부에는 PVDF 나사 포트와 FFKM 실링을 포함합니다.

모델 번호 체계 (Model number)

주문 코드는 ZSB-LS-18-1-3ML-M-Q 형태입니다. 1.8 은 스텝 각도, 1 은 나사 리드 1 mm, 그 다음이 용량, M 은 코드디스크(엔코더) 포함, Q 는 드라이버 포함을 뜻합니다.

모델 번호 구성 — Model No. · 스텝 각도 · 나사 리드 · 용량 · 엔코더 · 드라이버

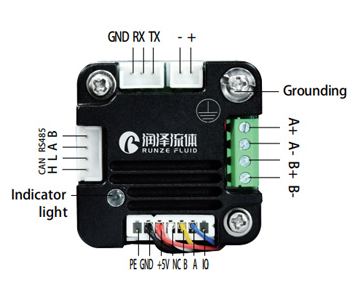

드라이버 포트 핀 배열 (Driver port)

+ · − 가 DC24V 전원, TX · RX · GND 가 RS232, H · L 이 CANH · CANL, A · B 가 RS485A · RS485B 입니다. 반대편은 A+/A− · B+/B− 모터 상 배선, IO1 포토커플러 신호, A · B 엔코더 상, NC(미사용), +5V, GND, PE 접지입니다.

기능 · 명령 (Function)

주소 설정 — 시리얼 포트로 설정
통신 속도 설정 — RS232 / RS485 / CAN 각각 설정
CAN 목적지 주소 — 여러 대 병렬 제어 시 우선 주소 지정
속도 설정 — 3 mL 1~600 rpm, 8 mL 1~300 rpm (기체·액체·모델에 따라 차이)
세분화 설정 — 2~32 단계
파라미터 · 버전 조회, 공장 초기화, CW/CCW 방향, 리셋(원점 복귀), 강제 정지, 모터 상태 조회
