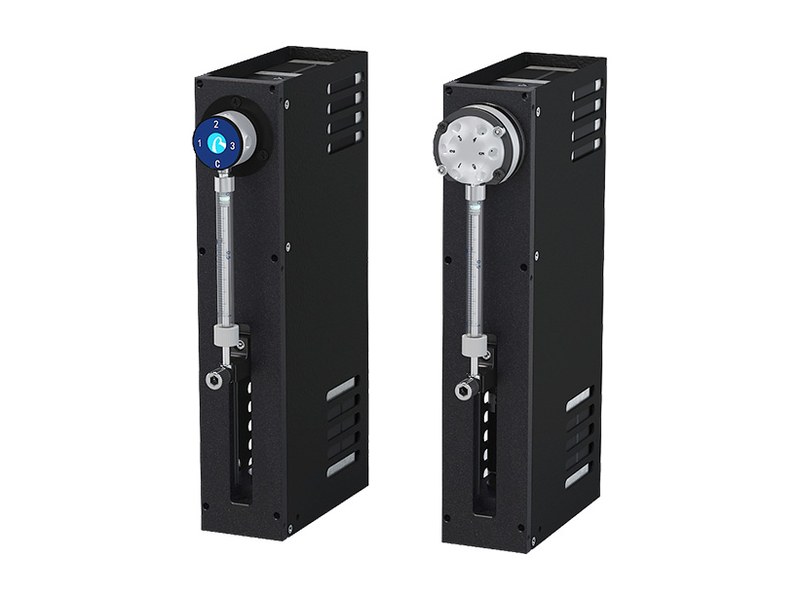

시린지 펌프 SY-06B

특징

• 정격 스트로크 60 mm · 6000 스텝(표준 모드) — 스텝당 분해능 0.01 mm입니다
• 선속도 0.005 ~ 30 mm/s, 정격 스트로크 주행 시간 2 s ~ 12000 s(매질 물)로 극저맥동 정량이 가능합니다
• 분배 밸브를 M01 · M02 · M03 · M04 · M05 · M06 · M10 · M12 중에서 골라 조합합니다 — 인접 포트 간 전환 시간 ≤280 ms
• 습부는 붕규산 유리 · PCTFE · 사파이어 · PTFE 로 금속이 없습니다 — 최대 압력 0.7 MPa
• 구동부는 사다리꼴 나사(리드 2 mm) 이며 TTL 3채널 입력을 받습니다
• RS232 / RS485 / CAN 제어 — 주소와 파라미터를 통신으로 설정하고 여러 대를 직렬로 연결해 쓸 수 있습니다

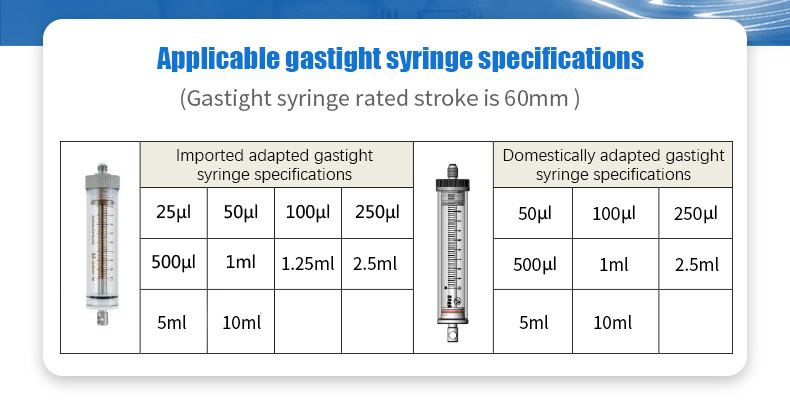

• 제조사는 SY-06B를 60 mm 스트로크 · 마이크로 스테핑 구동 사양의 CX 계열 대체 모델로 안내합니다 (최대 25 mL 정량)

사양

모델별 사양 (Model)

모든 규격 공통 — 주요 사양 시리즈 SY-06BM / 연결 1/4-28UNF

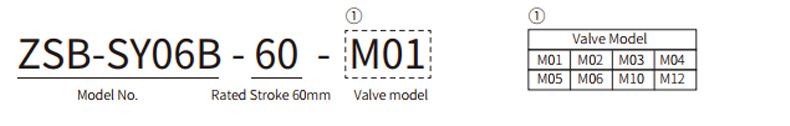

모델 번호 체계 (Model number)

주문 코드는 ZSB-SY06B-60-M□□ 형태로, 60 은 정격 스트로크 60 mm, M□□ 는 조합할 분배 밸브 모델(M01~M12)을 뜻합니다.

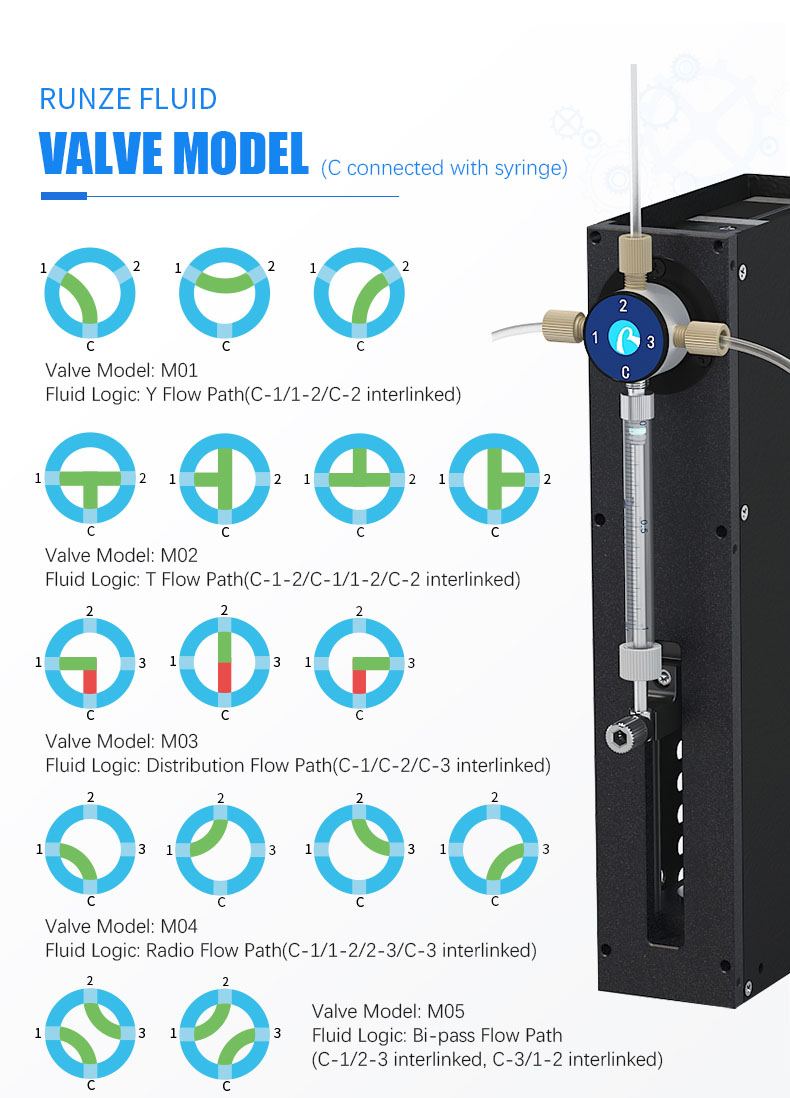

분배 밸브 유로 구성 (Valve options)

C 포트가 시린지에 연결되는 공통 포트입니다. 밸브 모델에 따라 유로 논리가 달라집니다.

• M01 — Y 유로 (C-1 / 1-2 / C-2 연동)
• M02 — T 유로 (C-1-2 / C-1 / 1-2 / C-2 연동)
• M03 — 분배 유로 (C-1 / C-2 / C-3 연동)
• M04 — 라디오 유로 (C-1 / 1-2 / 2-3 / C-3 연동)
• M05 — 바이패스 유로 (C-1 / 2-3 연동, C-3 / 1-2 연동)

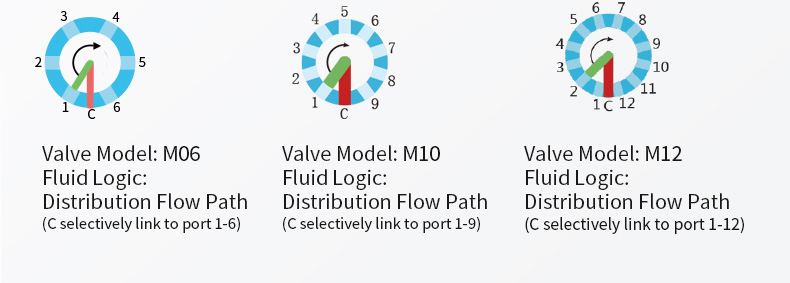

• M06 · M10 · M12 — 분배 유로 (C 가 1~6 / 1~9 / 1~12 포트에 선택 연결)

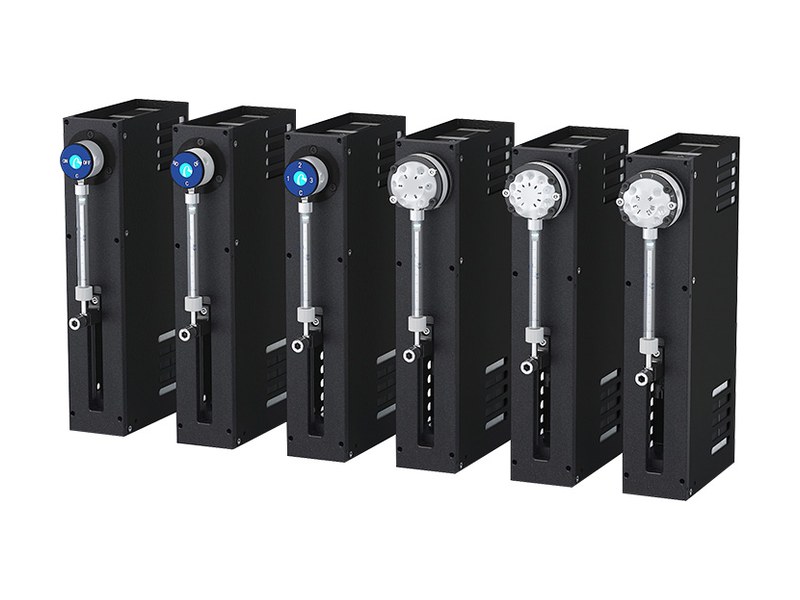

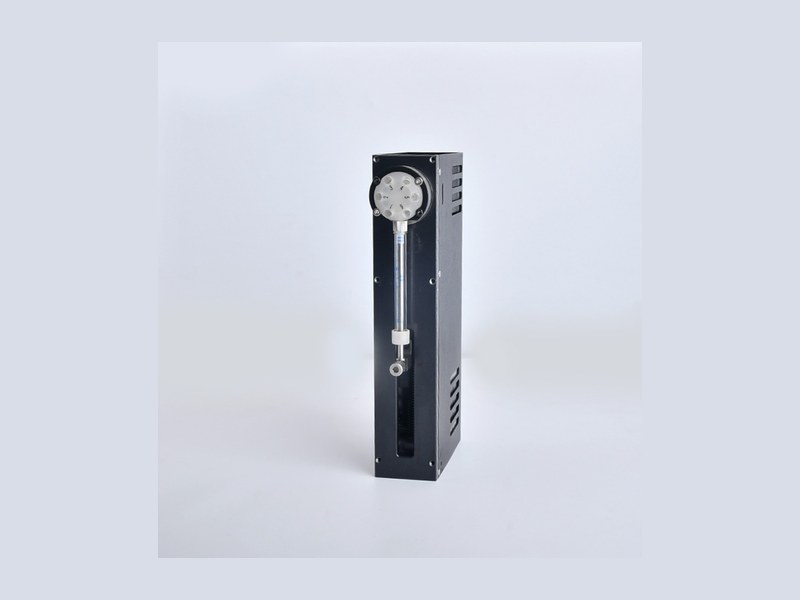

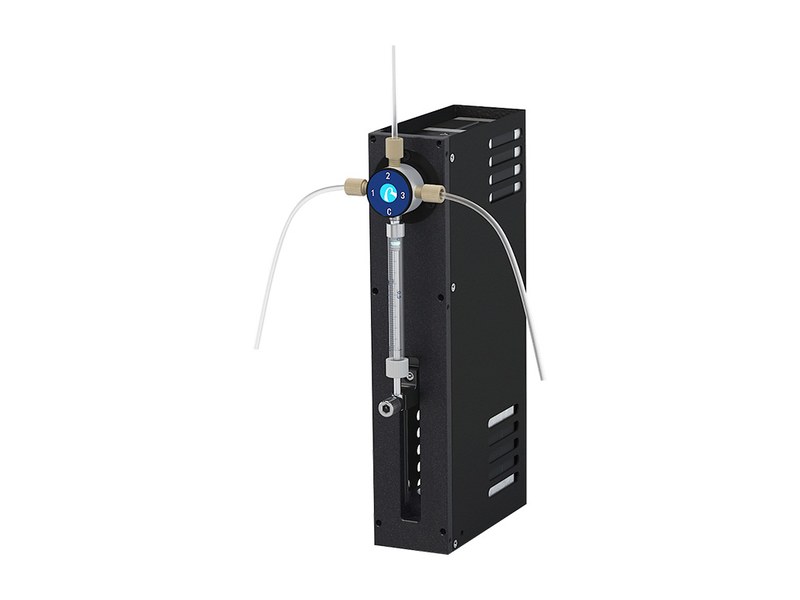

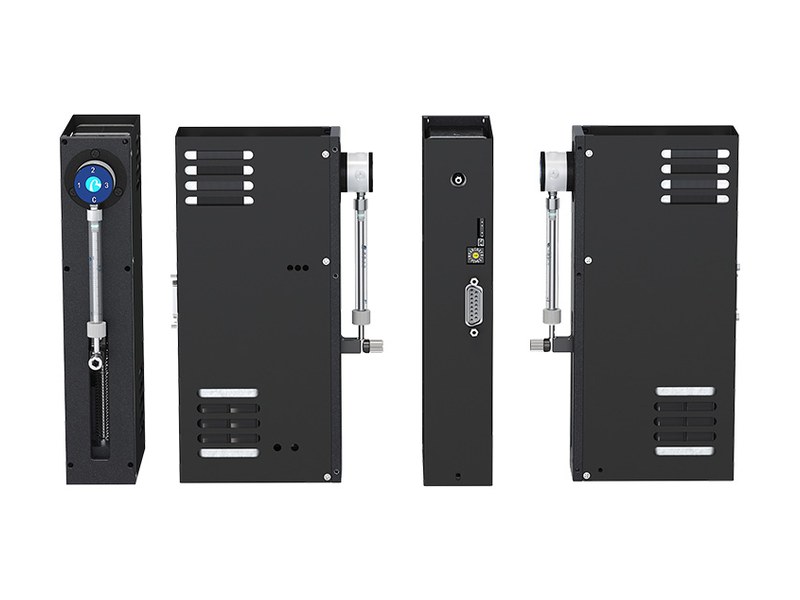

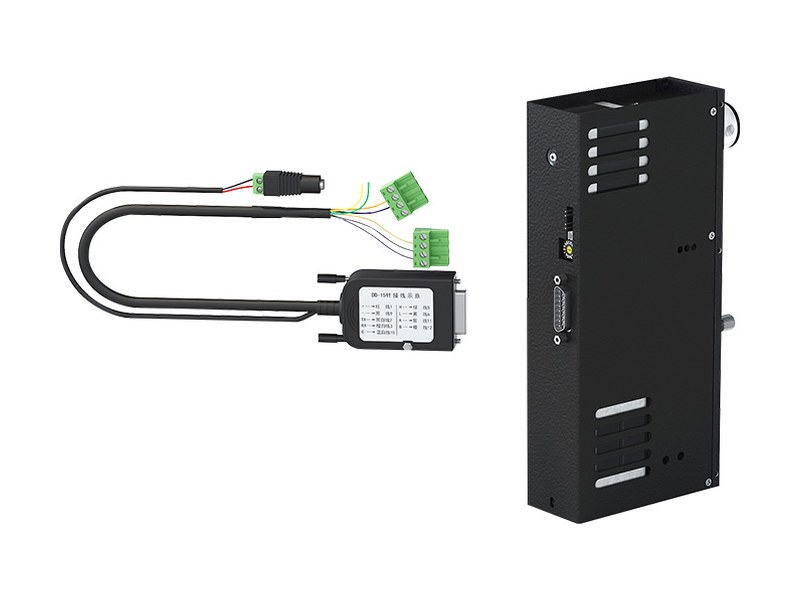

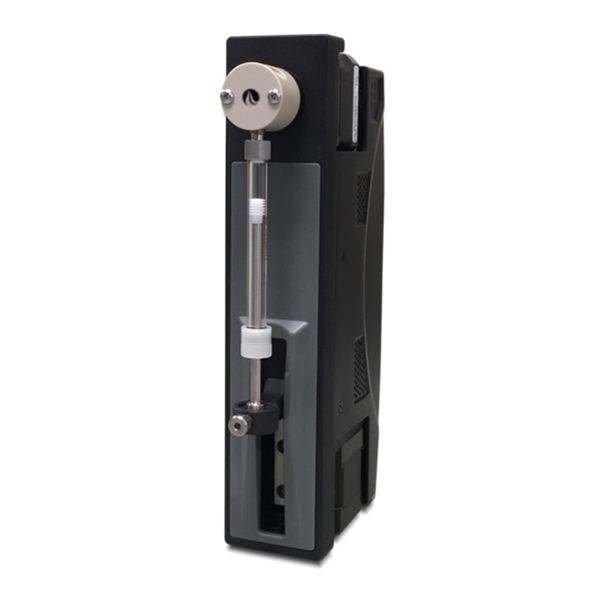

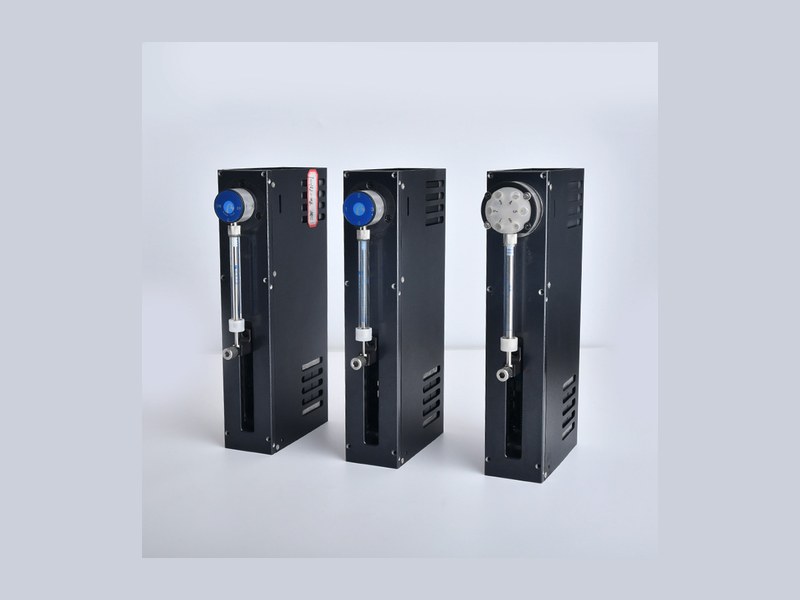

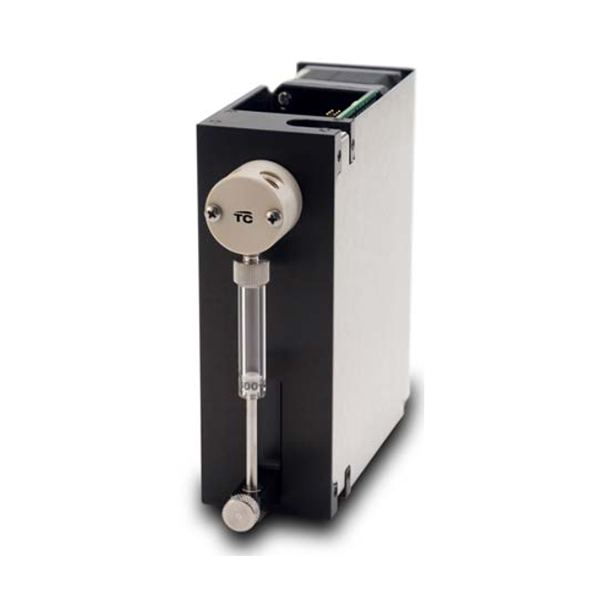

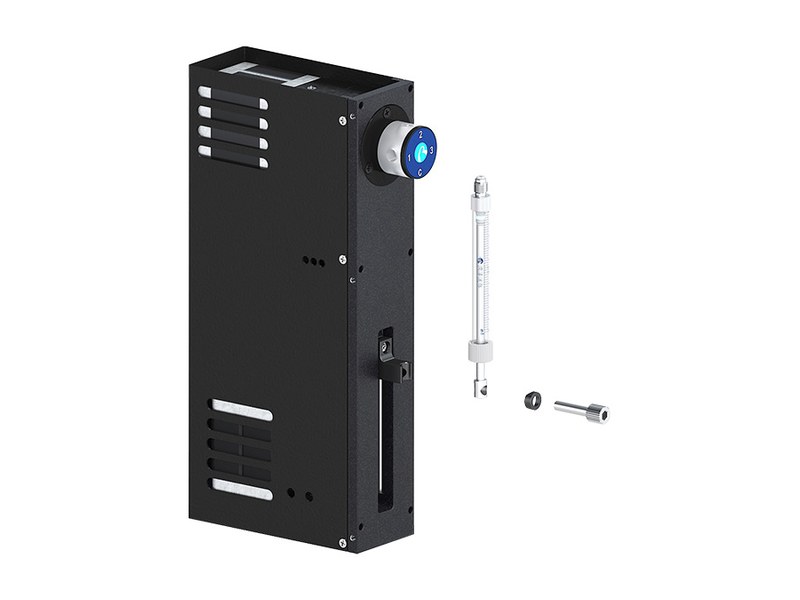

제품 사진 (Product)

용도 (Applications)

마이크로리터~밀리리터 구간의 정밀 액체 이송에 씁니다.

• 자동 피펫팅 · 희석 · 분주 (Automatic pipetting, dilution, dispensing)
• 의료 분석 장비 (Medical analysis equipment)
• 실험실 자동화 · 전처리 장비
• 온라인 수질 분석기

자료 출처 — Runze Fluid 제품 페이지
