Rpm-01-D-42-1-W00 기준 · VAT 별도 1,151,000원

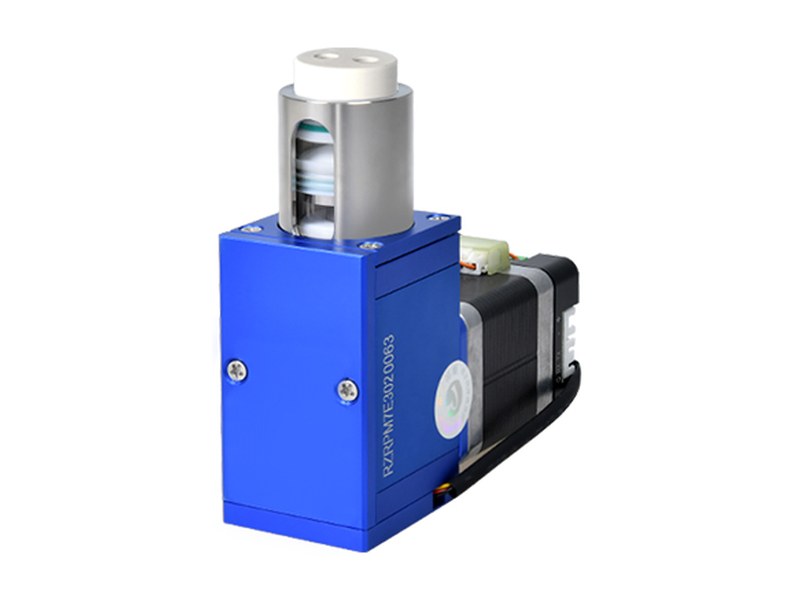

RPM-01은 편심 기어로 플런저를 왕복시키는 이중 유로 정량 펌프로, 연동펌프와 달리 흡입과 토출이 끊기지 않고 이어지는 연속 토출을 하면서 1회 1~3 mL 단위로 분주합니다.
카탈로그 다운| 습부 재질 (Wetted material) | 붕규산 유리 · PTFE |
|---|---|
| 시린지 용량 (Syringe volume) | 1 mL · 2 mL · 3 mL |
| 분주 분해능 (Dispensing) | 1 mL · 2 mL · 3 mL |
| 정격 최대 속도 (Max speed) | 120 rpm (RPM-01-D) |
| 정격 최소 속도 (Min speed) | 1 rpm |
| 유량 (Flow rate) | 1 ~ 360 mL/min (RPM-01-D) |
| 토출 특성 (Flow regularity) | 연속 토출 (연동펌프 대체) |
| 정확도 (Accuracy) | ≤1% @100% 스트로크 |
| 반복 정밀도 (Repeatability) | 0.3 ~ 0.7% @100% 스트로크 |
| 압력 정격 (Pressure rating) | 0.3 MPa (매질 물) |
| 수명 (Service life) | 무누출 300만 회 (매질 물) |
| 구동부 (Actuator) | 편심 기어 (Eccentric gear) |
| 연결부 (Connection) | 1/4-28 UNF |
| 유로 채널 (Channel) | 이중 유로 (Double channel) |
| 통신 (Communication) | RS232 / RS485 / CAN (드라이버 포함 사양) |
| 통신 속도 (Baud rate) | RS232/RS485 9600 · 19200 · 38400 · 57600 · 115200 bps CAN 100K · 200K · 500K · 1M bps |
| 전원 (Power supply) | DC24V / 1.5A · 최대 15 W |

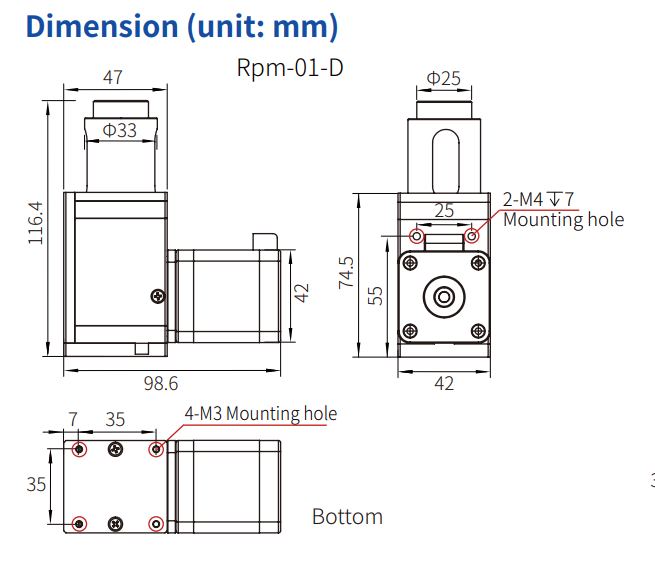

| 치수 L×W×H (Dimension) | 98.3 × 42 × 116.4 mm (RPM-01-D) |
| 순중량 (Net weight) | 0.8 kg (RPM-01-D) |
| 동작 온도 (Operating temp) | 5℃ ~ 55℃ |
| 동작 습도 (Operating humidity) | 80% 미만 |
| 가격 조건 | 부가세·해외배송·관세 포함 |

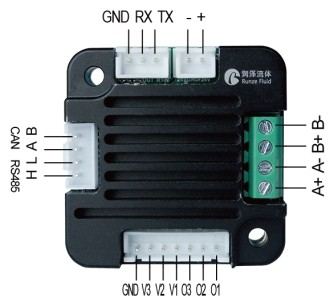

| 포트 | 설명 | 포트 | 설명 |
|---|---|---|---|
| H | CANH | B+ / B− | B상 배선 |
| L | CANL | A+ / A− | A상 배선 |
| A | RS485 A | O1 | 포토커플러 배선 |
| B | RS485 B | O2 | 포토커플러 배선 |
| GND | GND | O3 | 포토커플러 배선 |
| RX | RS232 RX | V1 | 포토커플러 전원 |
| TX | RS232 TX | V2 | 포토커플러 전원 |
| − | DC24V | V3 | 포토커플러 전원 |
| + | DC24V | GND | GND |

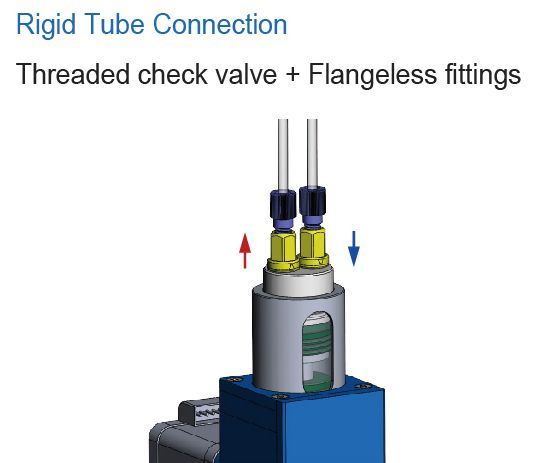

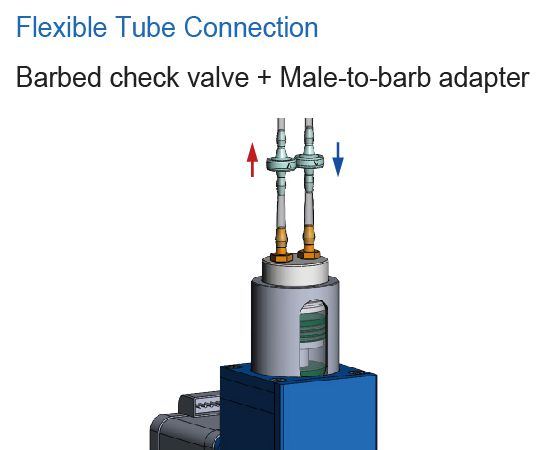

이중 유로 구조로 한쪽이 흡입할 때 다른 쪽이 토출합니다. 배관은 1/4-28 UNF 로 연결합니다.

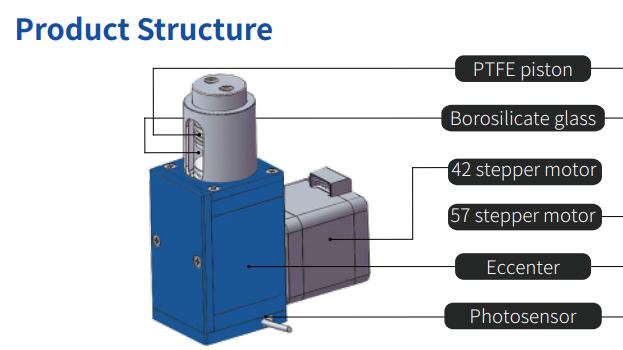

연동펌프는 롤러가 튜브를 눌러 밀기 때문에 튜브 수명과 맥동을 함께 관리해야 합니다. RPM-01은 붕규산 유리 실린더와 PTFE 플런저로 밀어내므로 튜브 마모가 없고 토출이 끊기지 않습니다. 대신 유량 상한이 360 mL/min 이고 압력 정격은 0.3 MPa 입니다.
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 산업용 마이크로 플런저 펌프 RP42
| 품목 | 함께 쓰는 이유 |
|---|---|
| Runze 기밀 시린지 | 시린지펌프용 기밀 시린지 |
| Runze PTFE 튜브 | 시료 라인용 PTFE 튜브 |
| Runze 플랜지리스 피팅 | 튜브를 밸브 포트에 고정하는 플랜지리스 피팅 |
| Runze 셀렉터 밸브 SV07M | 여러 시약을 바꿔 보내는 다포트 선택 밸브 |
원리RPM-01은 시린지 펌프인가요 플런저 펌프인가요?
편심 기어로 플런저를 왕복시키는 플런저(피스톤) 정량 펌프입니다. 제조사는 스텝모터 시린지 펌프 계열로 분류하지만 동작은 왕복 플런저 방식입니다.
유량유량은 얼마까지 나오나요?
RPM-01-D 기준 1~360 mL/min입니다. 속도는 1~120 rpm입니다.
차이연동펌프 대신 쓸 수 있나요?
제조사가 연동펌프 대체 용도로 안내합니다. 튜브 마모가 없고 토출이 끊기지 않는 대신 압력 정격이 0.3 MPa로 낮습니다.
재질습부 재질은 무엇인가요?
붕규산 유리와 PTFE입니다. 시료를 오염시키지 않습니다.
분주1회 분주량은 어떻게 되나요?
시린지 용량에 따라 1 mL, 2 mL, 3 mL입니다.
제어통신 제어가 되나요?
드라이버가 포함된 사양에서 RS232 · RS485 · CAN을 지원합니다. 주소와 파라미터는 시리얼 포트로 설정합니다.
