산업용 마이크로 플런저 펌프 RP42

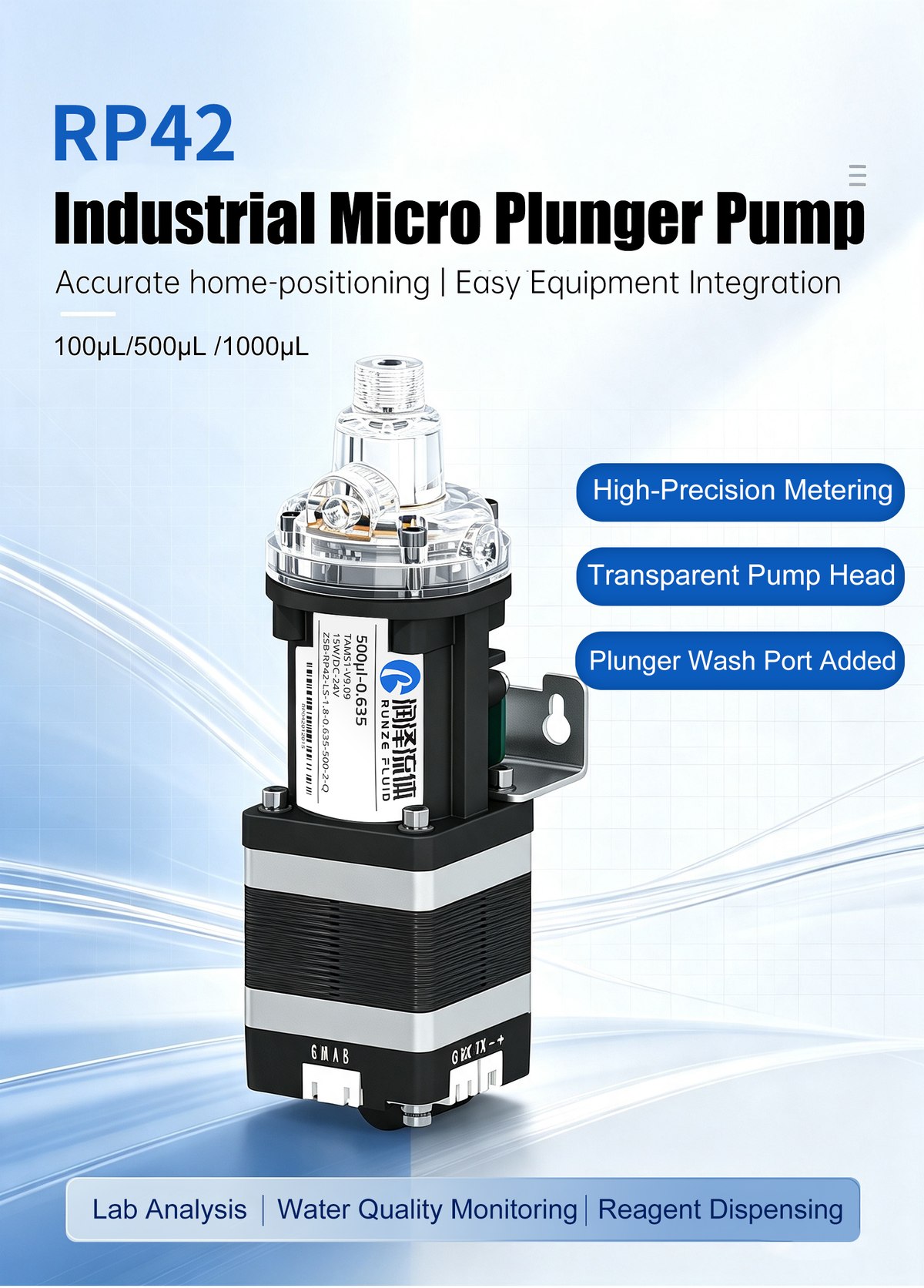

Runze Fluid RP42 Industrial Micro Plunger Pump
플런저 방식 마이크로 시린지 펌프 · 100 / 500 / 1000 µL · 정격 스트로크 12.7 mm
RP42는 알루미나 세라믹 플런저로 100·500·1000 µL를 정밀 분주하는 산업용 마이크로 플런저 펌프로, RS-232/RS-485 통신에 양단 세척 포트를 갖춘 시린지 펌프입니다.
RP42는 알루미나 세라믹 플런저로 100·500·1000 µL를 정밀 분주하는 산업용 마이크로 플런저 펌프로, RS-232/RS-485 통신에 양단 세척 포트를 갖춘 시린지 펌프입니다.

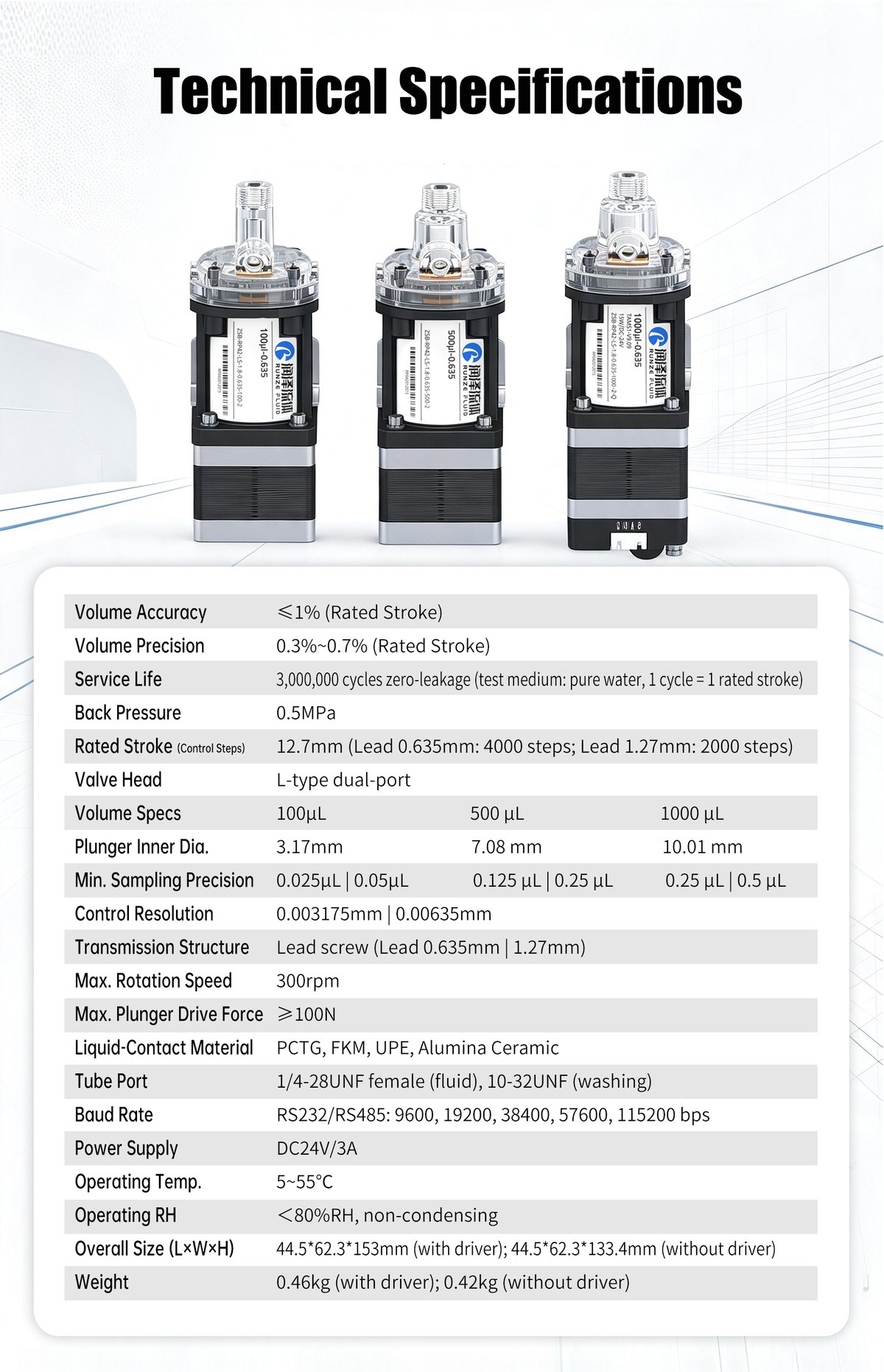

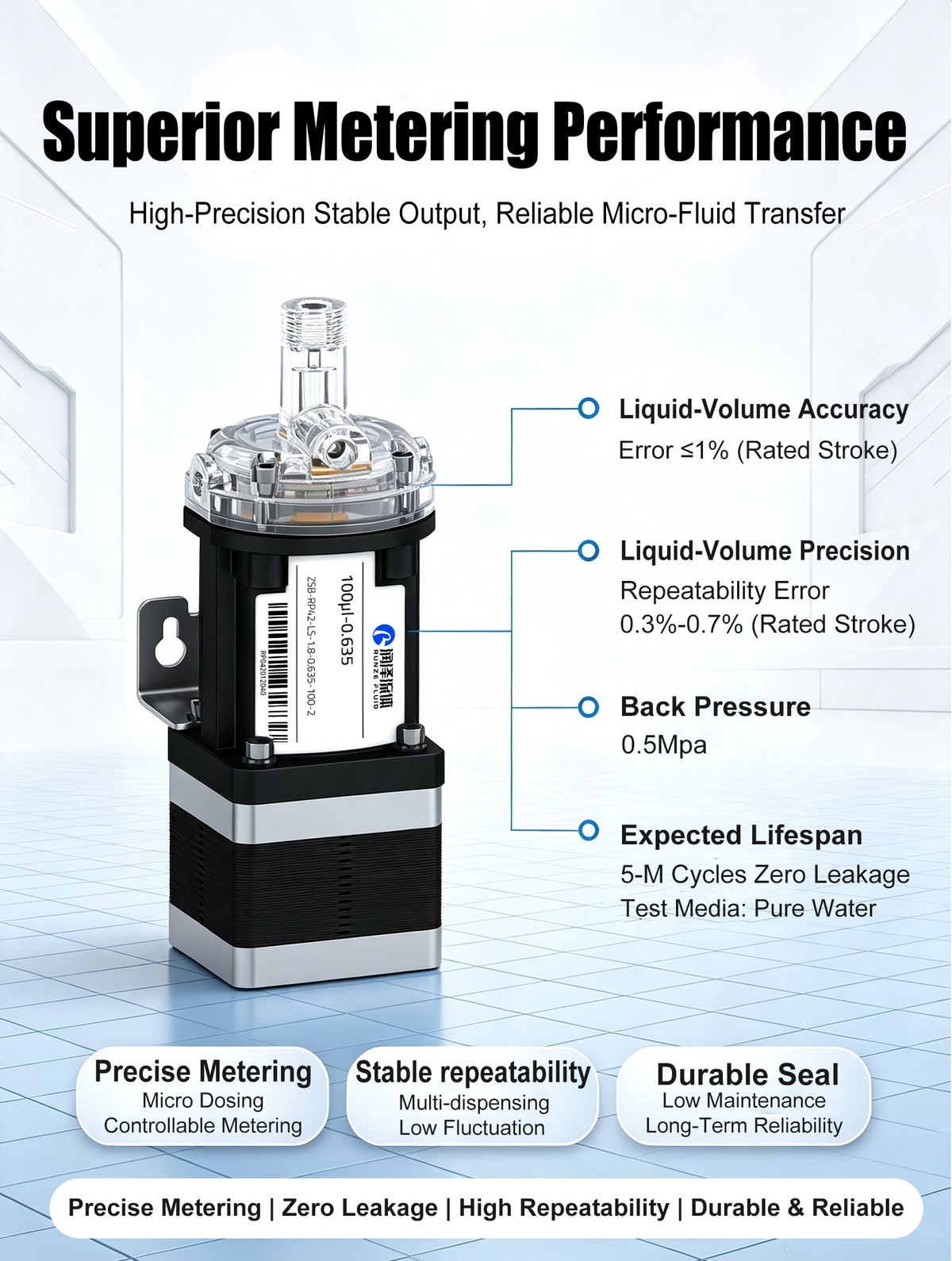

| 체적 정확도 (Volume accuracy) | ≤1% (정격 스트로크 기준) |
|---|---|
| 체적 정밀도 (Volume precision) | 반복성 오차 0.3% ~ 0.7% (정격 스트로크 기준) |
| 수명 (Service life) | 3,000,000 사이클 무누유 — 시험 매질 순수, 1사이클 = 정격 스트로크 1회 |
| 백프레셔 (Back pressure) | 0.5 MPa |
| 정격 스트로크 (Rated stroke) | 12.7 mm — 리드 0.635 mm 4,000 스텝 / 리드 1.27 mm 2,000 스텝 |
| 밸브 헤드 (Valve head) | L형 듀얼 포트 (L-type dual-port) |
| 제어 분해능 (Control resolution) | 0.003175 mm | 0.00635 mm |
| 전동 구조 (Transmission structure) | 리드 스크류 (Lead screw · Lead 0.635 mm | 1.27 mm) |
| 최대 회전 속도 (Max rotation speed) | 300 rpm |
| 최대 플런저 구동력 (Max plunger drive force) | ≥100 N |

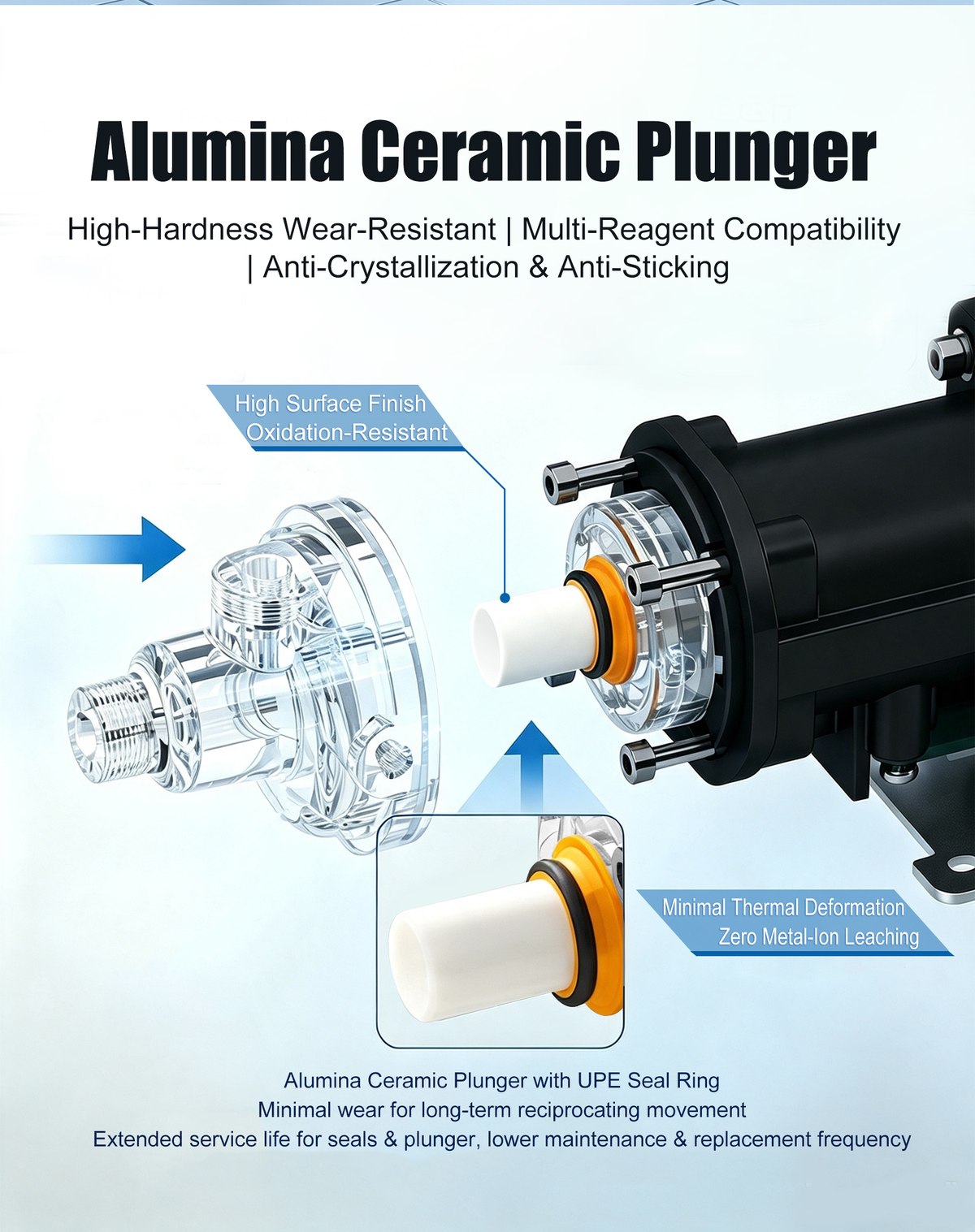

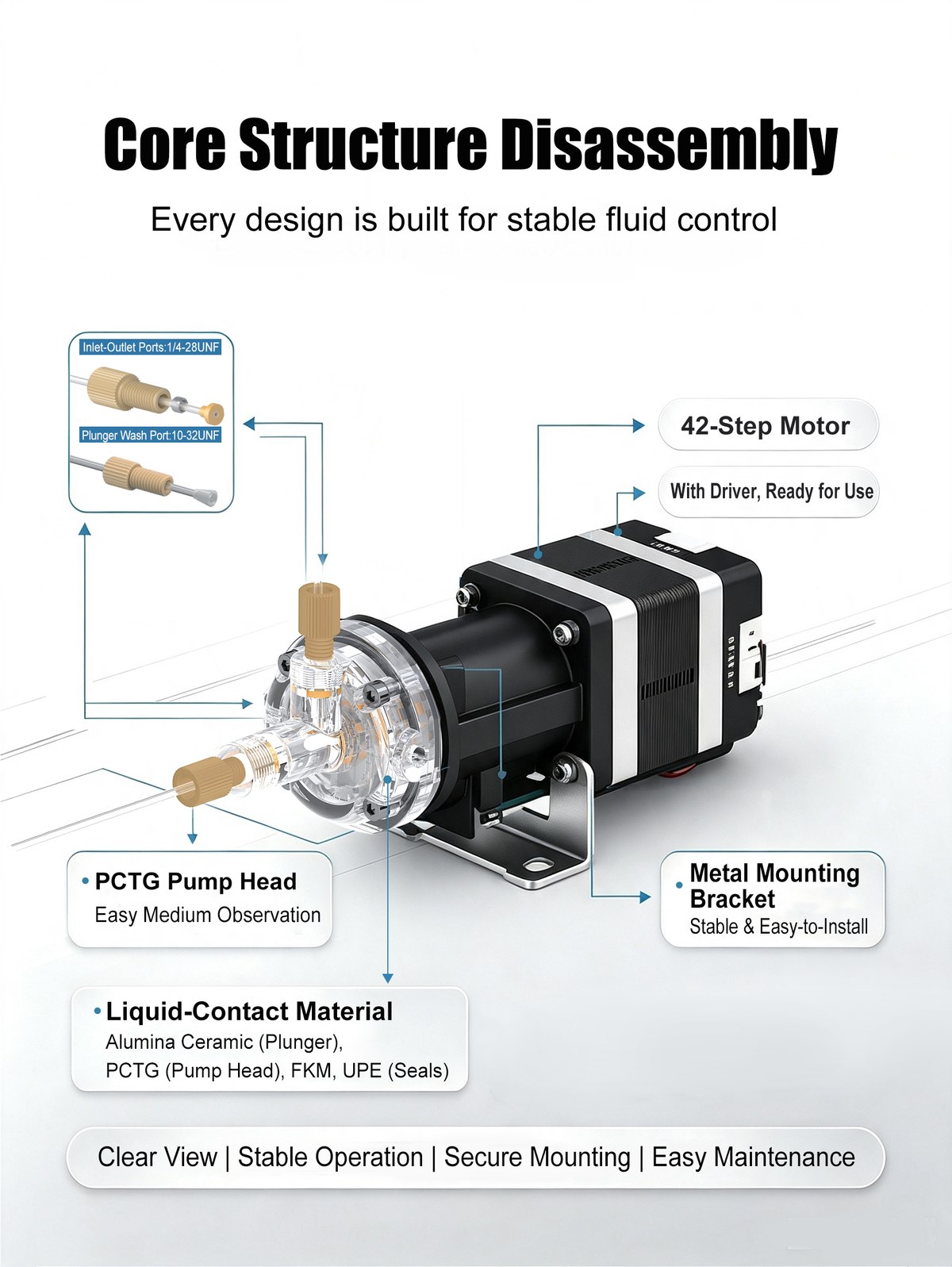

| 습부 재질 (Wetted material) | PCTG · FKM · UPE · 알루미나 세라믹 (Alumina Ceramic) |
| 포트 (Tube port) | 1/4-28 UNF 암나사 (유체) · 10-32 UNF (세척) |
| 통신 속도 (Baud rate) | RS232 / RS485 — 9600 · 19200 · 38400 · 57600 · 115200 bps |
| 프로토콜 (Protocol) | RUNZE · MODBUS · ASCII |
| 전원 (Power supply) | DC 24V / 3A |
| 동작 온도 (Operating temp.) | 5 ~ 55℃ |
| 동작 습도 (Operating RH) | <80% RH · 비결로 (non-condensing) |

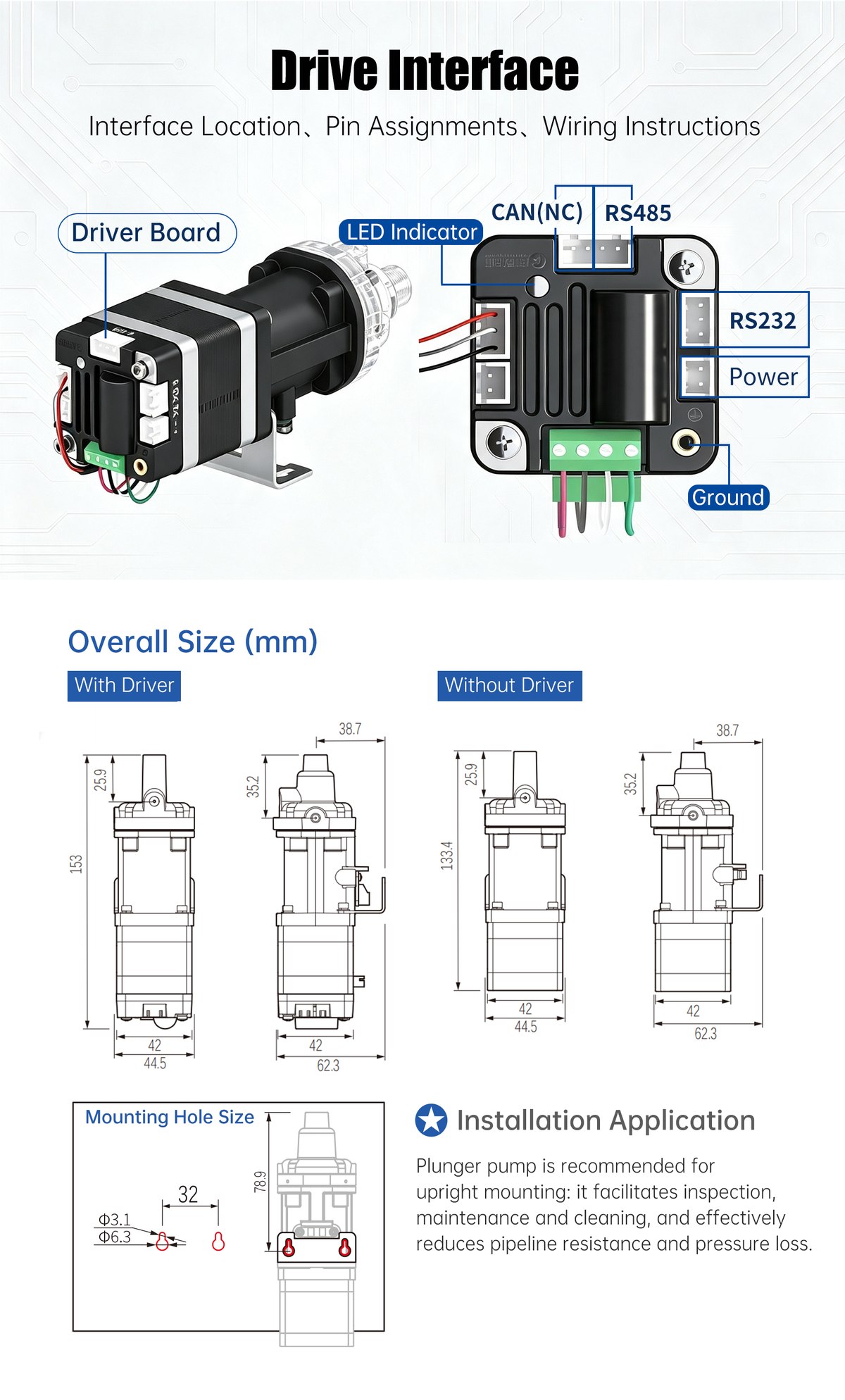

| 외형 치수 (Overall size L×W×H) | 44.5 × 62.3 × 153 mm (드라이버 포함) · 44.5 × 62.3 × 133.4 mm (드라이버 미포함) |
| 무게 (Weight) | 0.46 kg (드라이버 포함) · 0.42 kg (드라이버 미포함) |
| 항목 | 100 µL | 500 µL | 1000 µL |
|---|---|---|---|
| 플런저 내경 (Plunger inner diameter) | 3.17 mm | 7.08 mm | 10.01 mm |
| 최소 샘플링 정밀도 (Min sampling precision) | 0.025 µL | 0.05 µL | 0.125 µL | 0.25 µL | 0.25 µL | 0.5 µL |
최소 샘플링 정밀도의 두 값은 리드 스크류 리드 0.635 mm | 1.27 mm 에 각각 대응합니다.
자료 출처 — Runze Fluid 제품 페이지
유체 제어: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의
명칭시린지 펌프인가요, 플런저 펌프인가요?
제조사는 Industrial Micro Plunger Pump 로 표기하고 시린지 펌프 계열로 분류합니다. 알루미나 세라믹 플런저가 왕복하며 정량하는 구조라 국내에서는 마이크로 시린지 펌프로 부르는 경우가 많습니다.
선택RP42는 어떤 용량이 있나요?

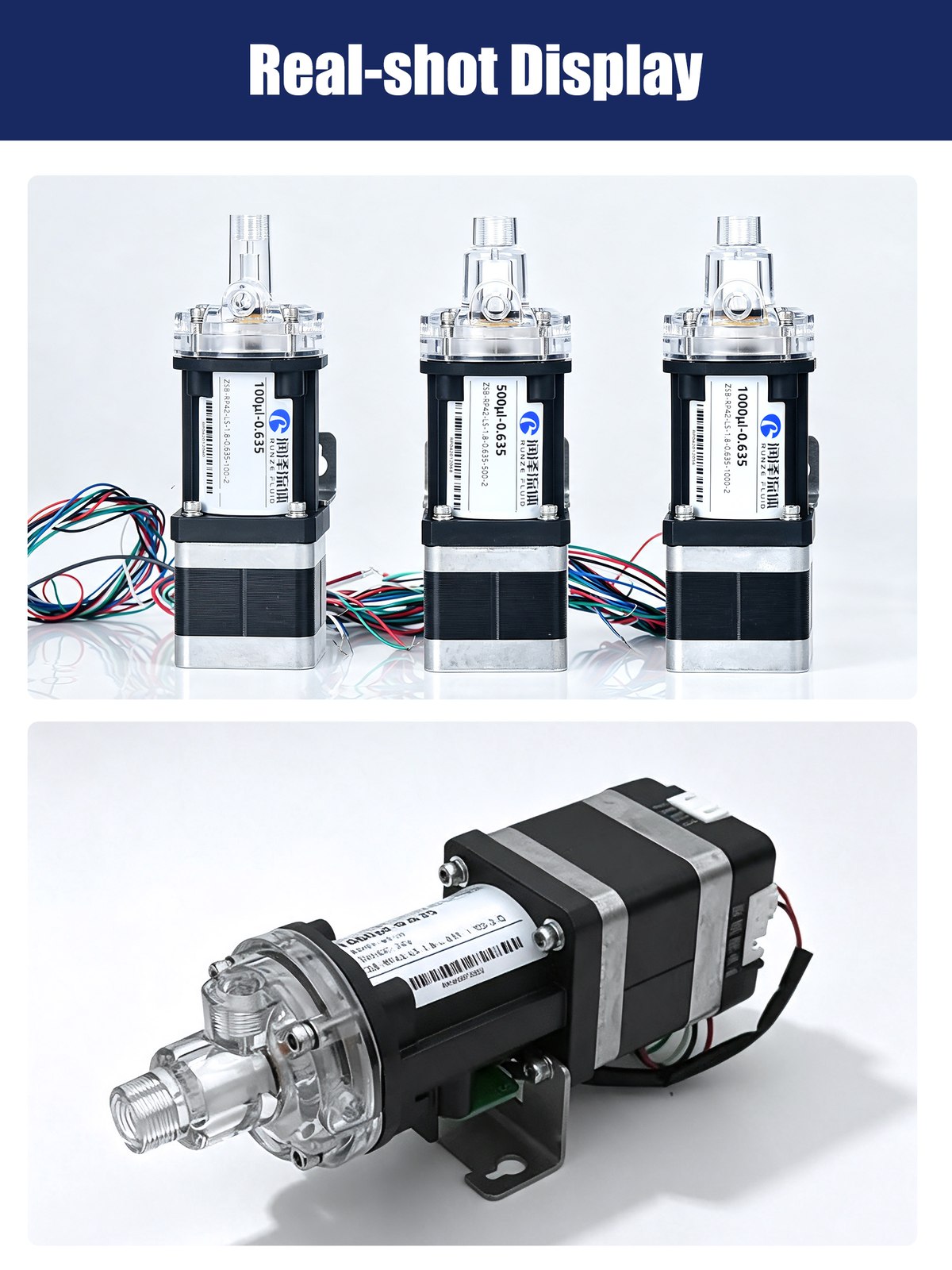

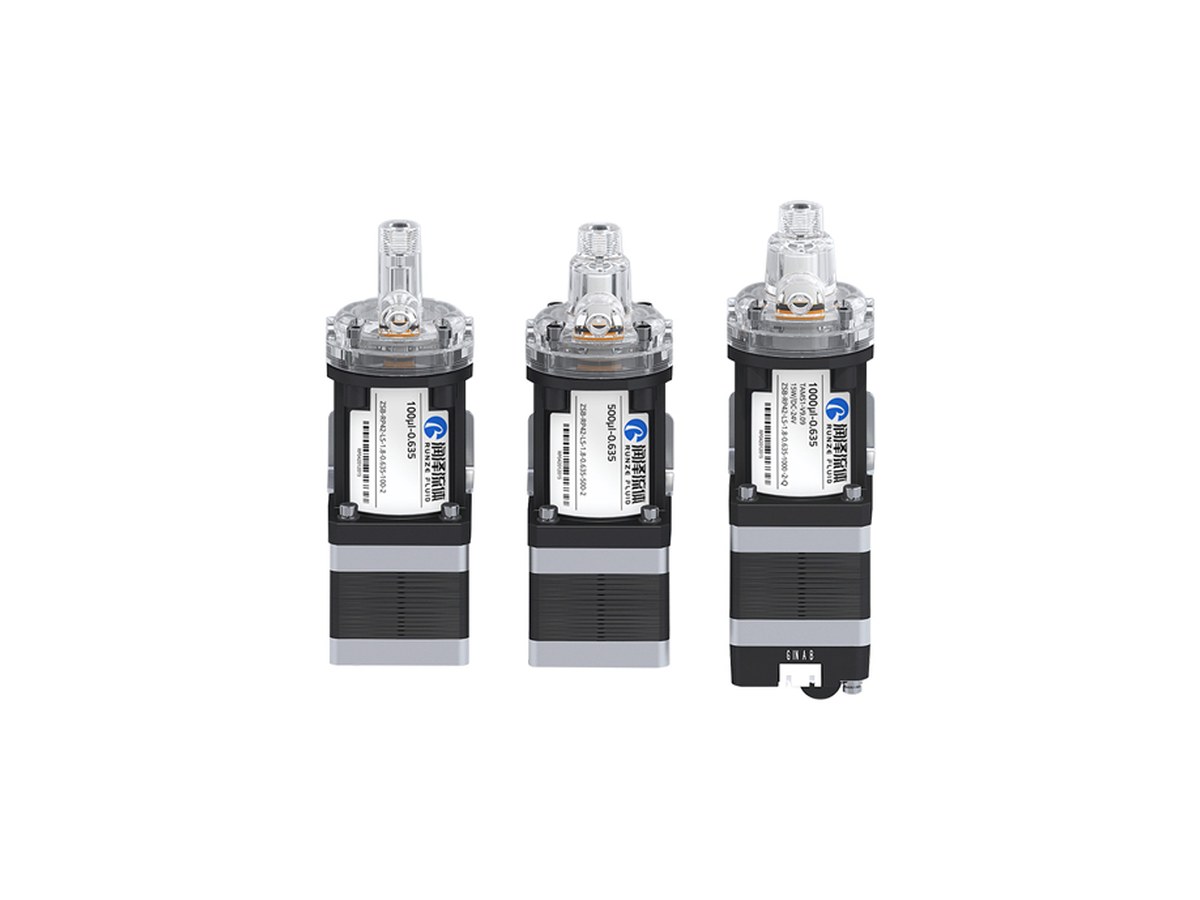

100 µL · 500 µL · 1000 µL 세 가지입니다. 세 용량 모두 정격 스트로크는 12.7 mm입니다.
정밀도분주 정밀도는 어느 정도인가요?
정격 스트로크 기준 체적 오차 1% 이하, 재현성 오차 0.3~0.7%입니다. 최소 분주 분해능은 0.025 µL부터이며 용량과 리드스크류 피치에 따라 달라집니다.
제어어떤 통신과 프로토콜을 지원하나요?
통합 드라이버형이 RS-232와 RS-485를 지원하며 프로토콜은 RUNZE · MODBUS · ASCII입니다. 통신 속도는 9600~115200 bps입니다.

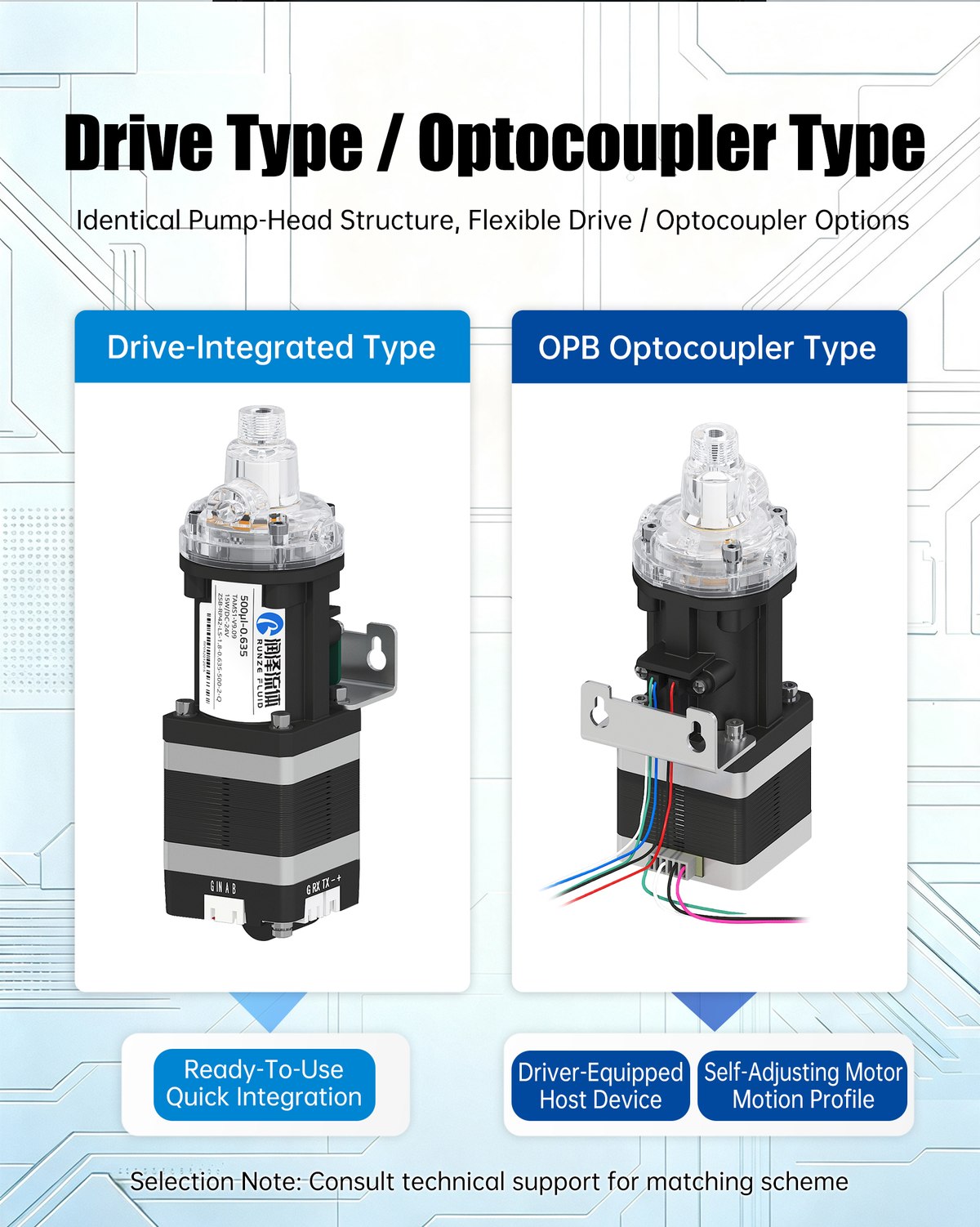

OEM자체 컨트롤러에 붙여 쓸 수 있나요?

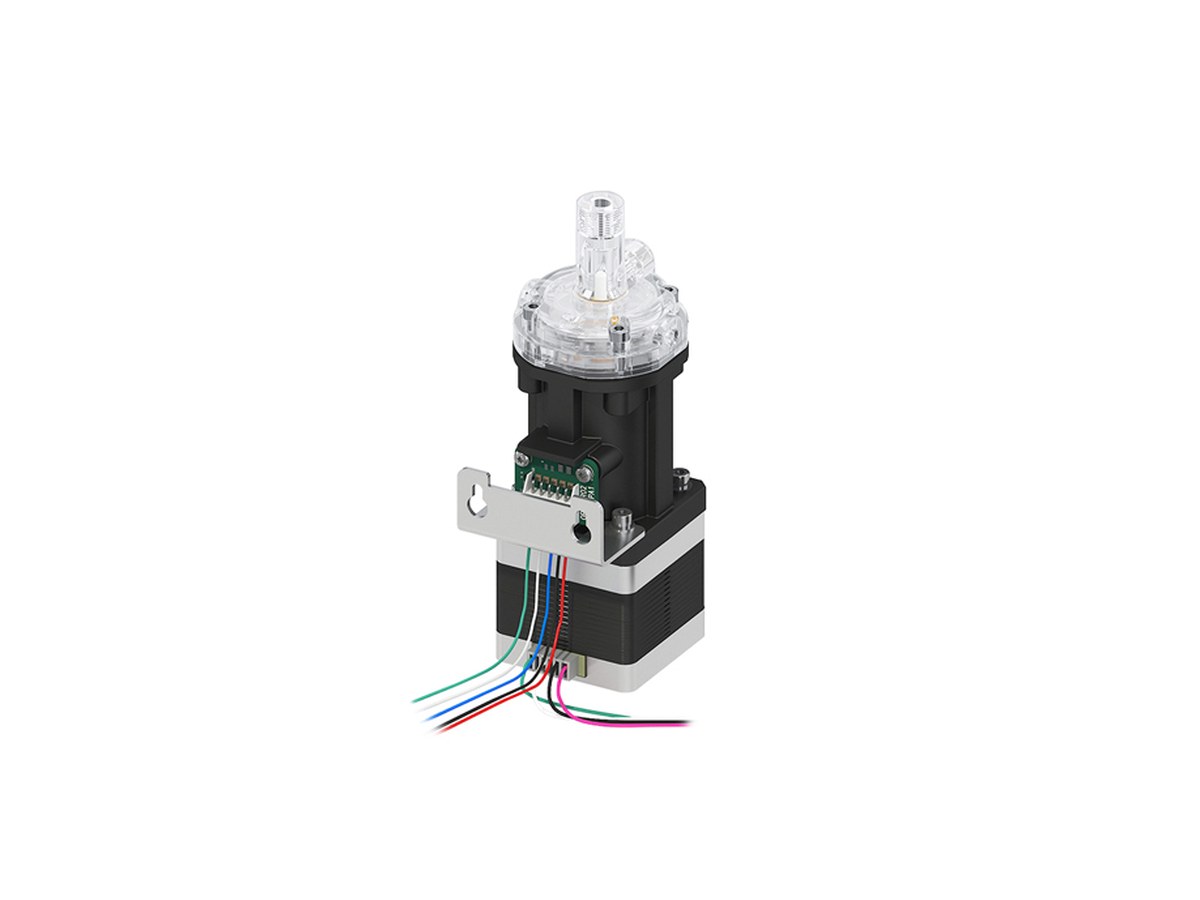

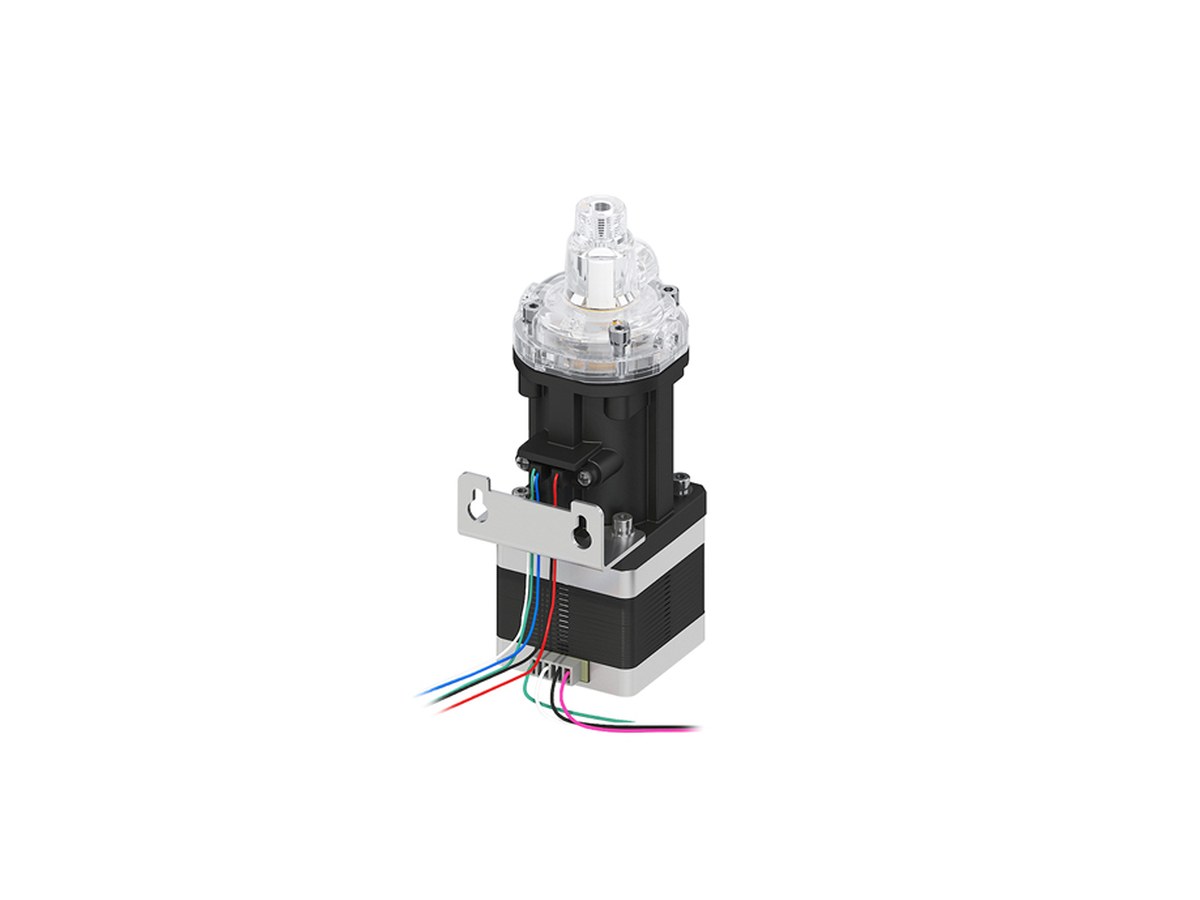

외부 구동형을 쓰면 됩니다. 옵토커플러 원점 감지를 제공해 OEM 컨트롤러에서 스텝모터를 직접 구동하는 구성에 맞습니다.
유지보수세척 포트는 어디에 쓰나요?

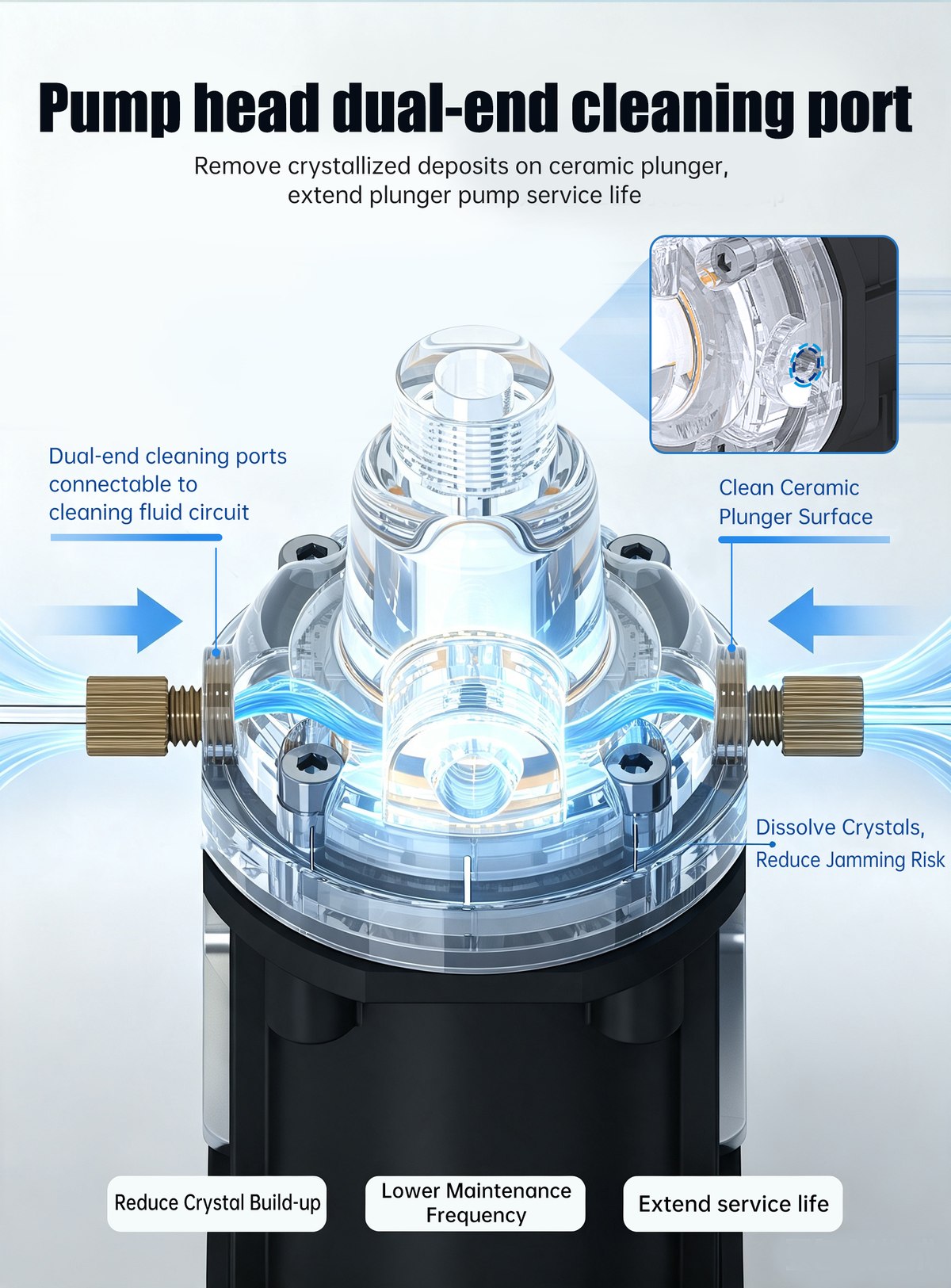

10-32 UNF 이중 세척 포트를 세정 회로에 연결하면 세라믹 시린지 표면에 생기는 석출물을 씻어내 유지보수 주기를 늘릴 수 있습니다.
재질습부 재질은 무엇인가요?

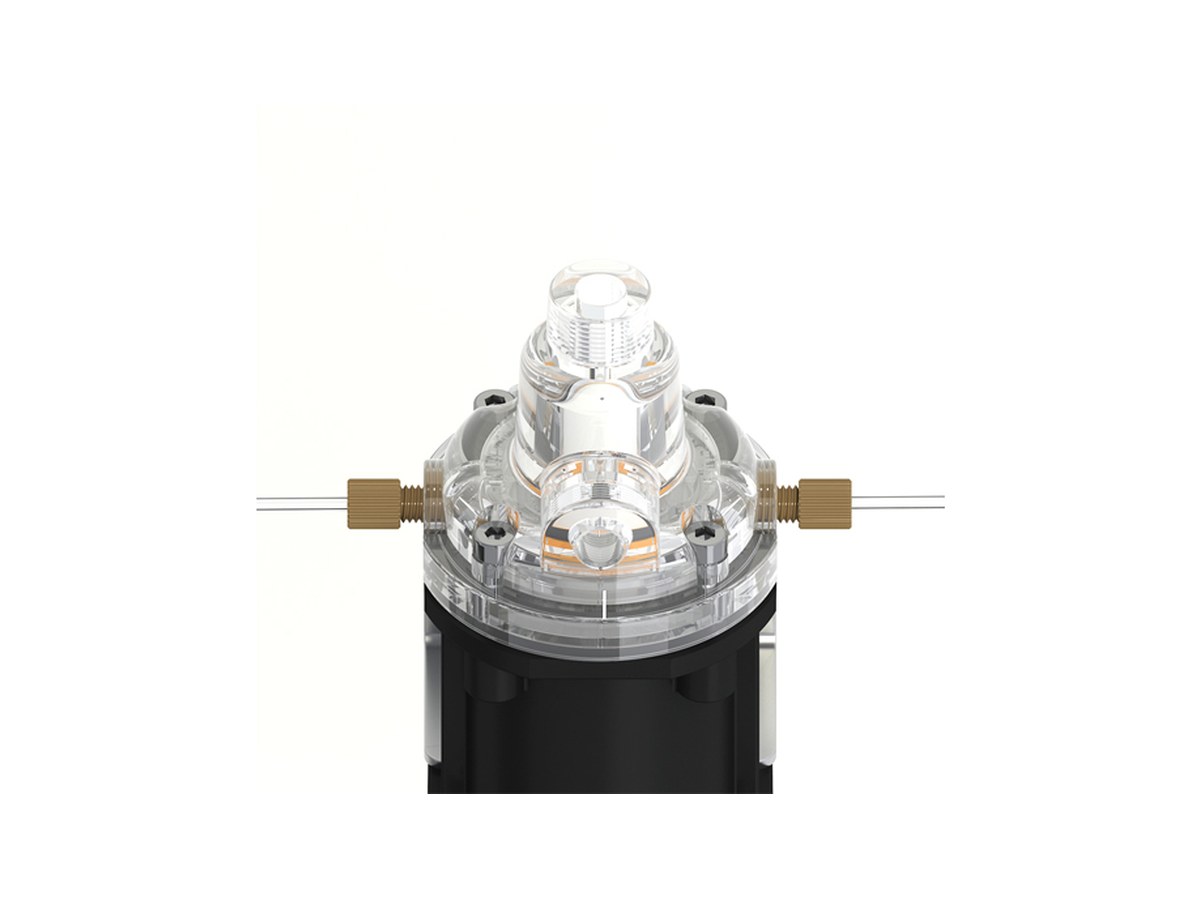

PCTG · 알루미나 세라믹 · UPE · FKM입니다. 펌프 헤드가 투명 PCTG라 유로를 눈으로 볼 수 있습니다.
수명내구 시험은 어떻게 했나요?
순수를 쓰고 사이클당 정격 스트로크 1회 조건으로 300만 사이클 동안 누유 없이 시험했습니다.
사양용량에 따라 무엇이 달라지나요?
플런저 내경이 100 µL 3.17 mm, 500 µL 7.08 mm, 1000 µL 10.01 mm 로 다르고 최소 샘플링 정밀도도 0.025·0.125·0.25 µL 순으로 달라집니다. 정격 스트로크 12.7 mm 는 공통입니다.
