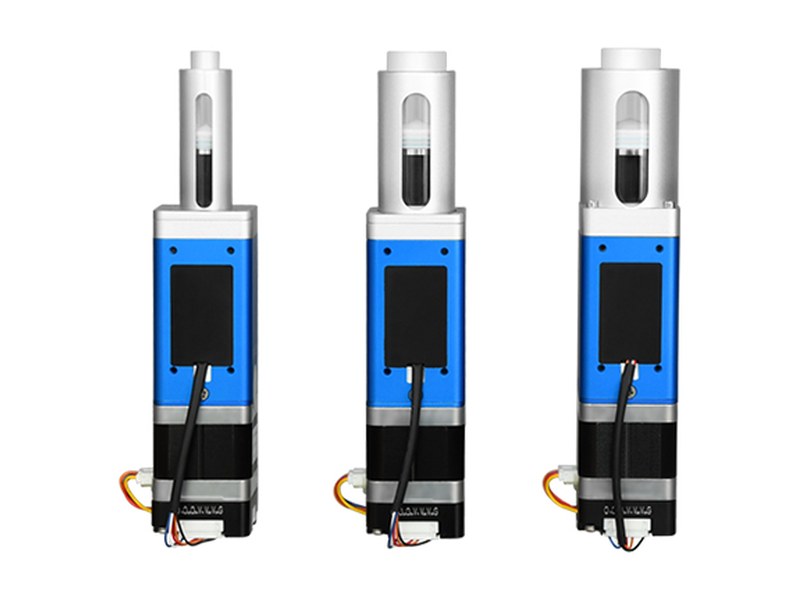

MiNi SY-04는 42×42 mm 금속 하우징에 KSS 볼스크류를 넣은 5·10·20 mL 프로그래머블 시린지 펌프로, 단채널과 이중채널 구성 중에서 골라 소형 장비 안에 넣어 정량 이송에 씁니다.

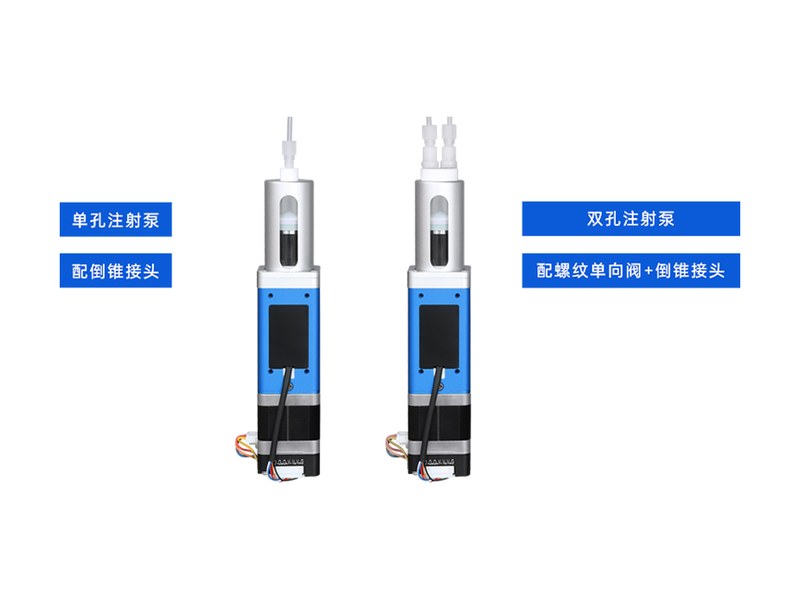

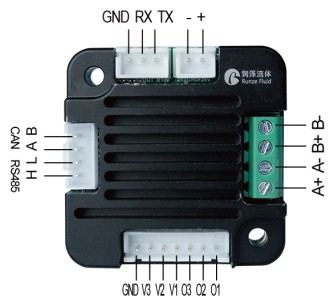

| 습부 재질 (Wetted material) | 붕규산 유리 · PTFE |
|---|---|
| 정확도 (Accuracy) | ≤1% @100% 스트로크 |
| 반복 정밀도 (Repeatability) | 3‰ ~ 7‰ @100% 스트로크 |
| 압력 정격 (Pressure rating) | 0-1.0 MPa (공기) · 0-1.2 MPa (물) |
| 최대 압력 (Max pressure) | 정압 0-1.0 MPa · 부압 0-0.05 MPa (시험 기준) |
| 수명 (Service life) | 무누출 300만 회 (매질 물) |
| 원점 검출 (Detection) | 포토센서로 피스톤 원점 검출 |
| 선속도 (Linear speed) | 0.017 ~ 5 mm/s |
| 구동부 (Actuator) | KSS 볼스크류 · 리드 1 mm |
| 연결부 (Connection) | 1/4-28 UNF |
| 유로 채널 (Channel) | 단채널 · 이중채널 선택 |
| 통신 (Communication) | RS232 / RS485 / CAN |
| 통신 속도 (Baud rate) | RS232/RS485 9600 · 19200 · 38400 · 57600 · 115200 bps CAN 100K · 200K · 500K · 1M bps |
| 전원 (Power supply) | DC24V / 1.5A · 최대 15 W |

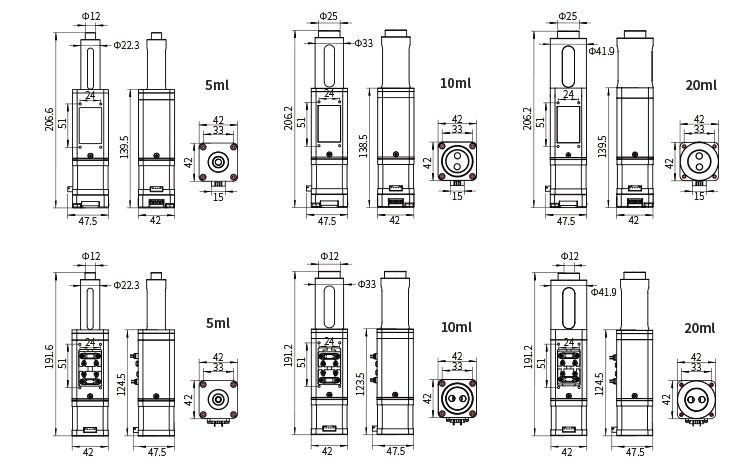

| 치수 L×W×H (Dimension) | 42×42×191 mm (드라이버 없음) · 42×42×206.2 mm (드라이버 포함) |
| 순중량 (Net weight) | 0.72 kg |
| 동작 온도 (Operating temp) | 5℃ ~ 55℃ |
| 동작 습도 (Operating humidity) | 80% 미만 · 비결로 |
| 항목 | 5 mL | 10 mL | 20 mL |
|---|---|---|---|
| 정격 스트로크 (Rated stroke) | 30 mm · 12000 스텝 | 24.08 mm · 9632 스텝 | 24 mm · 9600 스텝 |
| 시린지 내경 (Syringe ID) | 14.55 mm | 23 mm | 32 mm |
| 모터 속도 (Motor speed) | 300 rpm | 300 rpm | 250 rpm |
| 주행 시간 (Running time) | 6 s – 1765 s | 4.8 s – 1416 s | 5.76 s – 1412 s |
| 분해능 (Resolution) | 0.0025 mm / 0.4154 µL | 0.0025 mm / 1.0381 µL | 0.0025 mm / 2.0833 µL |

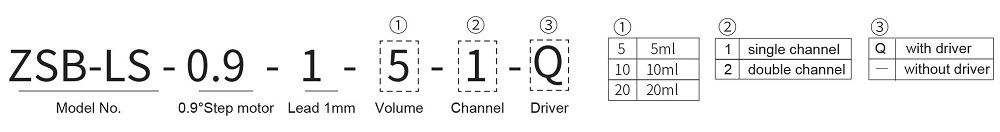

주문 코드는 ZSB-LS-0.9-1-□-□-□ 형태입니다. 0.9 는 스텝 각도, 1 은 나사 리드 1 mm, 그 다음이 용량(5 · 10 · 20 mL), 채널(1 단채널 · 2 이중채널), 마지막이 드라이버 유무(Q 포함 · 생략 미포함)입니다.

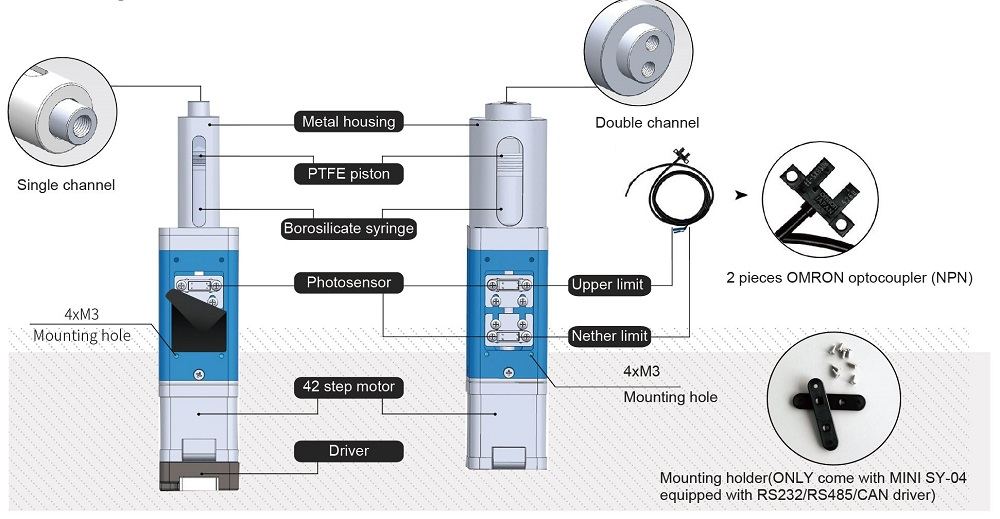

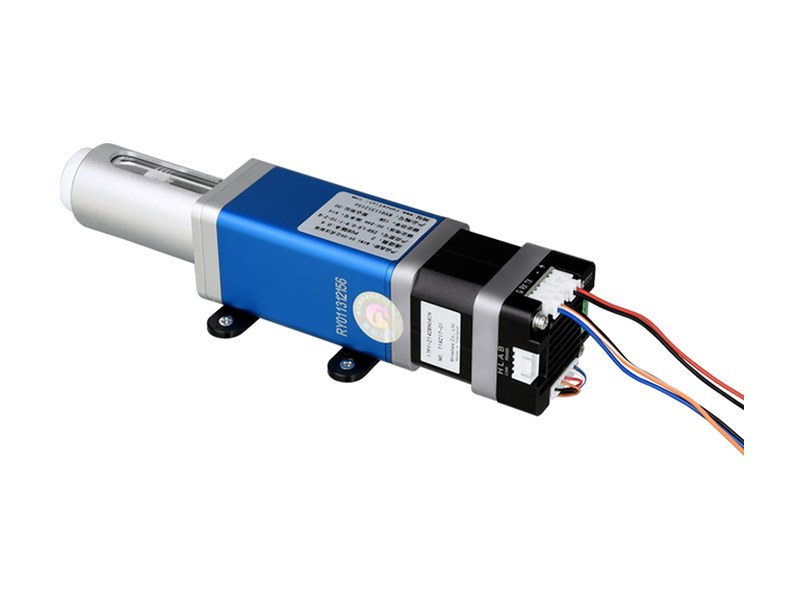

금속 하우징에 붕규산 시린지를 물리고, 상한 리미트에 OMRON 포토커플러(NPN) 2개를 씁니다. 4×M3 마운팅 홀이 있으며, 마운팅 홀더는 RS232/RS485/CAN 드라이버가 달린 MiNi SY-04 구성에만 포함됩니다.
리드스크류와 고정밀 붕규산 실린더 조합이라 소형 장비에 넣기 좋습니다.
자료 출처 — Runze Fluid 제품 페이지
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 시린지 펌프 SY-08 · 기밀 시린지 · MiNi SY-04 카탈로그 (제조사 PDF) · MiNi SY-04 매뉴얼 V2.7 (제조사 PDF) · MiNi SY-04 제조사 소개 영상
용량MiNi SY-04는 어떤 용량이 있나요?
5 mL, 10 mL, 20 mL입니다. 정격 스트로크는 각각 30 mm, 24.08 mm, 24 mm이고 스텝 수는 12000 / 9632 / 9600입니다.
구동볼스크류를 쓰면 뭐가 다른가요?
KSS 볼스크류(리드 1 mm)를 써서 사다리꼴 나사보다 마찰이 적고 역구동 효율이 좋습니다. 반복 정밀도는 3‰~7‰입니다.

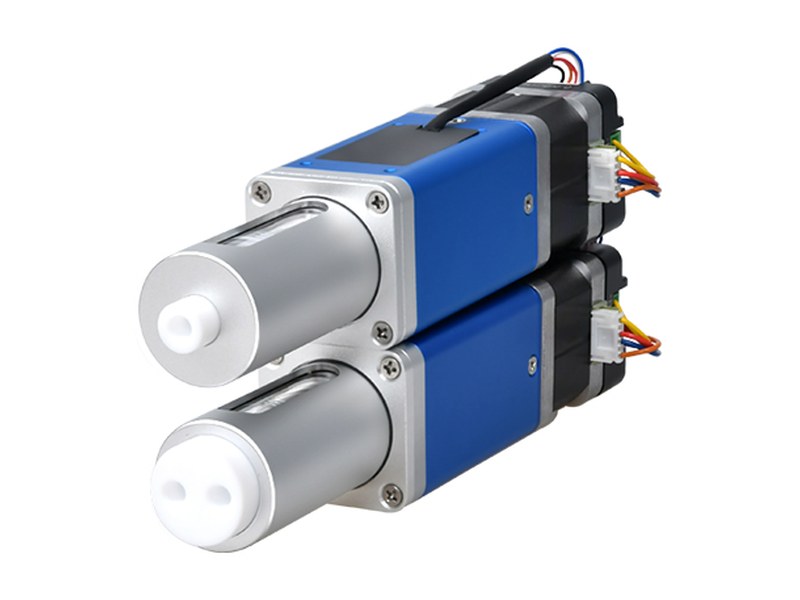

채널이중채널은 무엇인가요?
시린지 두 개를 한 몸체에 넣어 동시에 구동하는 구성입니다. 주문 코드의 채널 자리에서 1(단채널)과 2(이중채널)를 고릅니다.
압력압력 정격은 어떻게 되나요?
공기 0-1.0 MPa, 물 0-1.2 MPa입니다. 회로 기준으로는 정압 0-1.0 MPa, 부압 0-0.05 MPa입니다.
설치드라이버 없이도 쓸 수 있나요?
드라이버 없는 구성도 있습니다. 다만 마운팅 홀더는 RS232/RS485/CAN 드라이버가 달린 구성에만 들어갑니다. 치수도 191 mm와 206.2 mm로 달라집니다.
재질습부 재질은 무엇인가요?
붕규산 유리와 PTFE입니다.
