ZSB08-LS-CB-0.9-1-5-1-Q 기준 · VAT 별도 1,137,000원

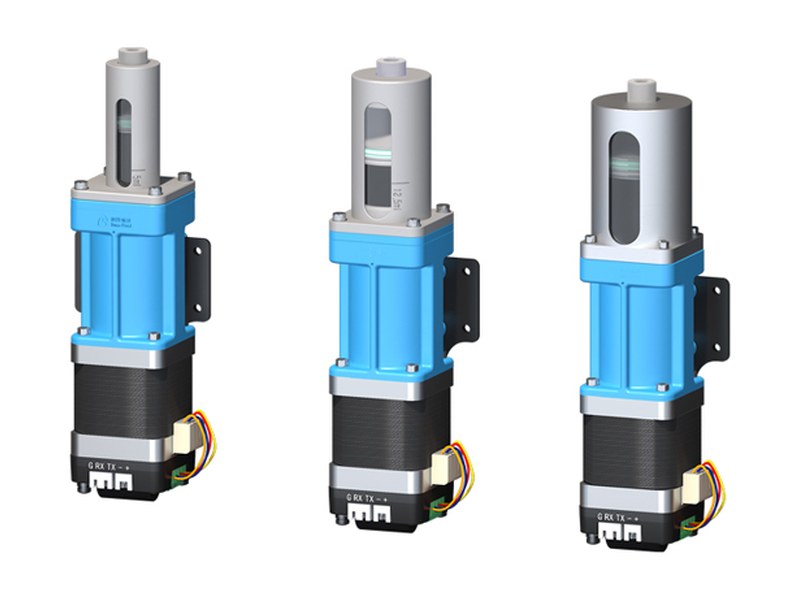

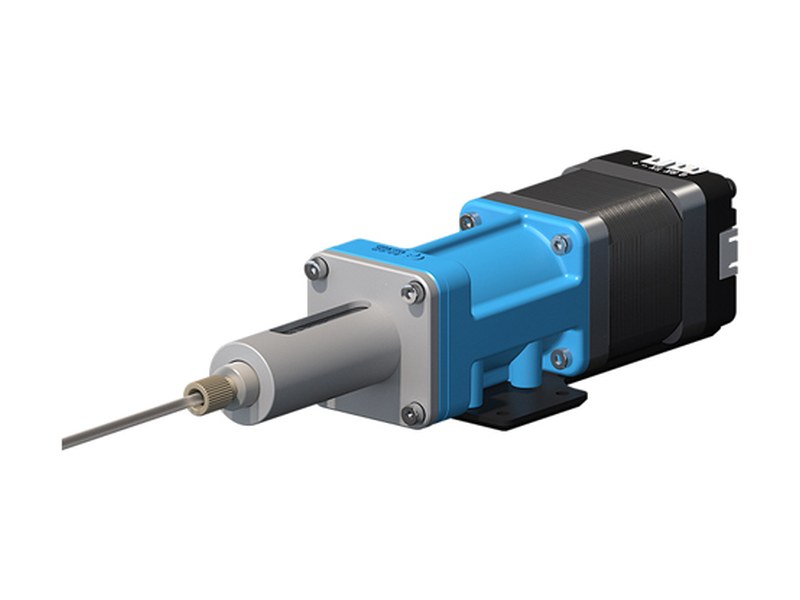

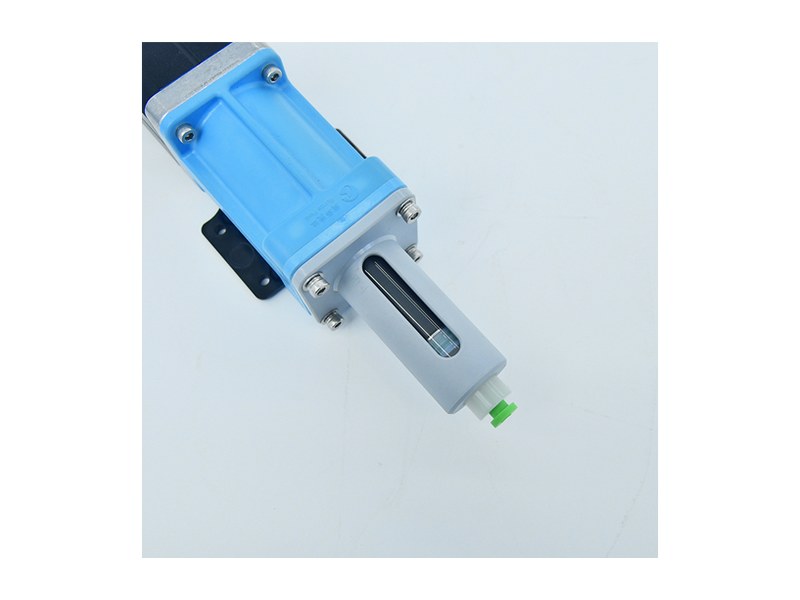

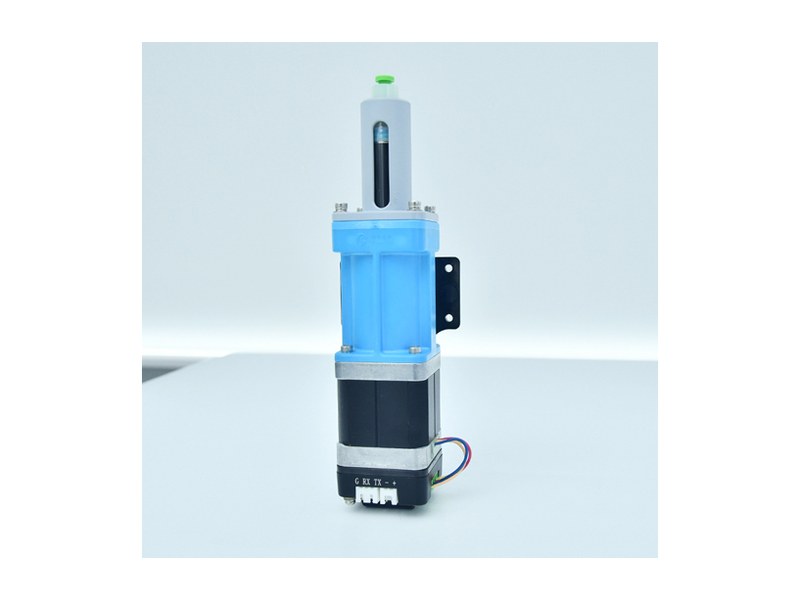

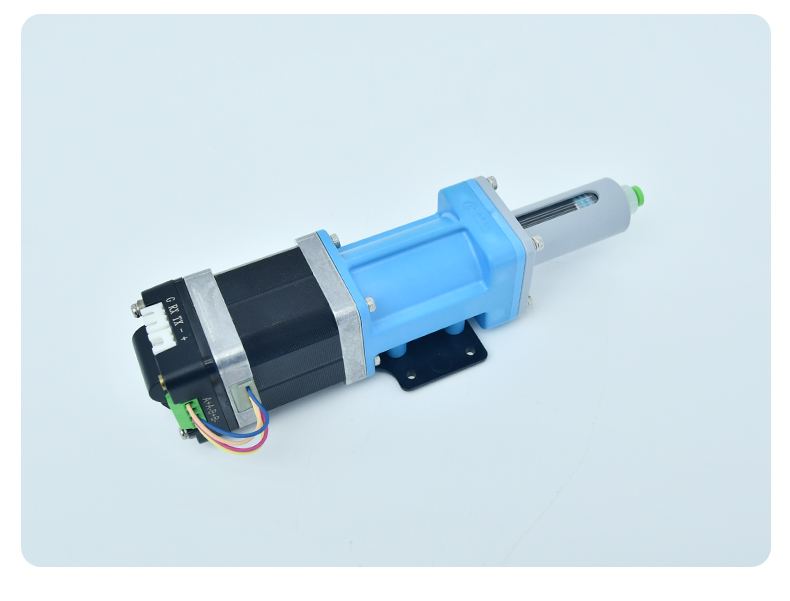

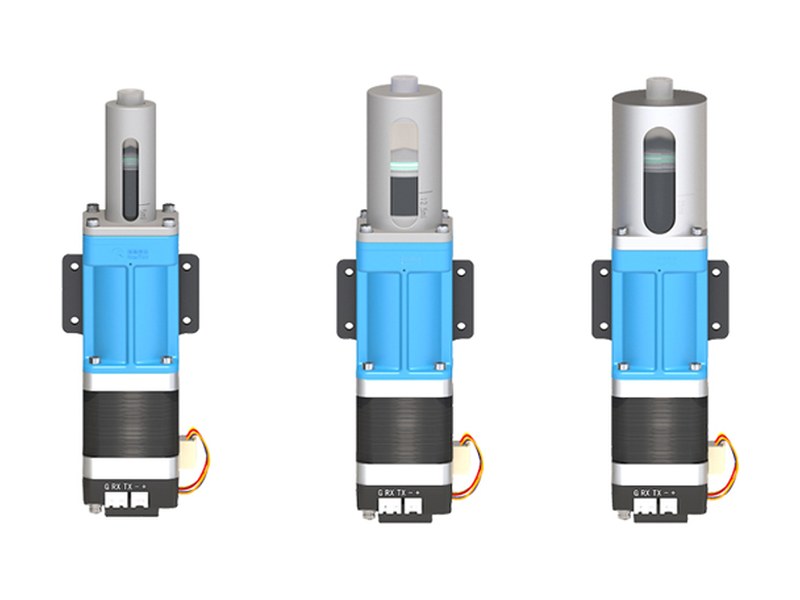

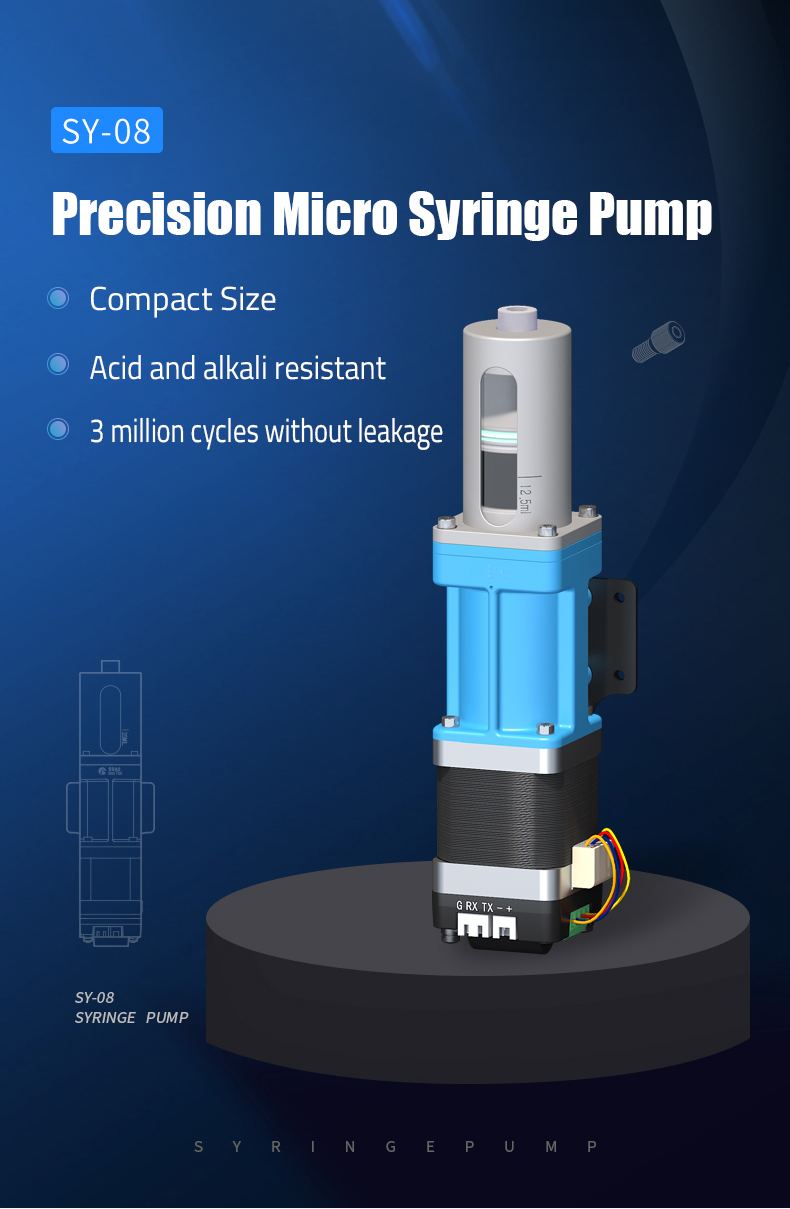

시린지 펌프 SY-08은 42×42 mm 단면의 슬림 바디에 5·12.5·25 mL 시린지를 물리는 산업용 정밀 시린지 펌프로, 정격 스트로크 30 mm를 12000 스텝으로 나눠 마이크로리터 단위 액체를 이송합니다.

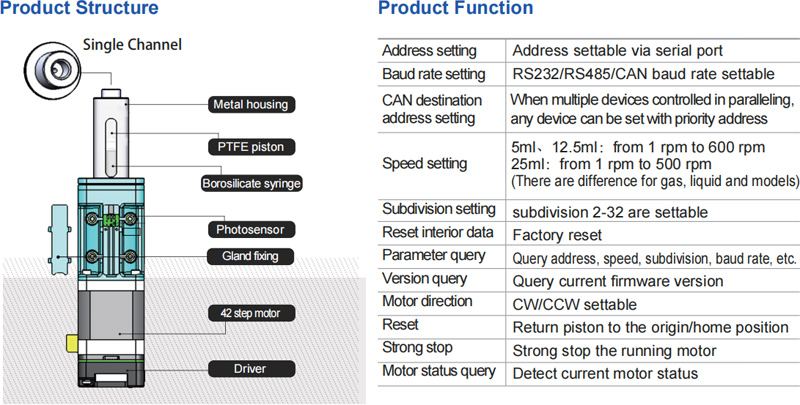

| 습부 재질 (Wetted material) | 붕규산 유리 · PCTFE 밸브헤드 · PTFE 피스톤 |
|---|---|

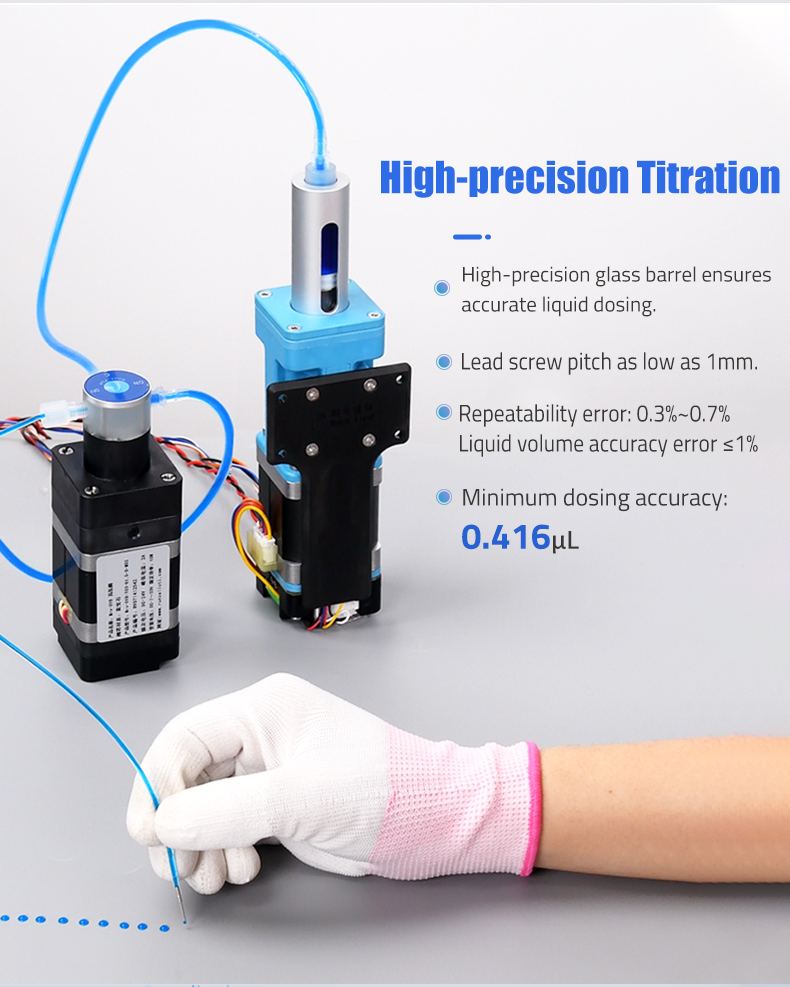

| 유량 정확도 (Accuracy) | ≤1% @100% 정격 스트로크 |
| 반복 정밀도 (Repeatability) | 0.3 ~ 0.7% @100% 정격 스트로크 |
| 수명 (Service life) | 무누출 300만 회 (매질 물) |
| 정격 스트로크 (Rated stroke) | 30 mm · 12000 스텝 |
| 최대 피스톤 힘 (Piston drive) | ≥100 N |
| 구동부 (Actuator) | 사다리꼴 나사 · 리드 1 mm |
| 최대 압력 (Max pressure) | 정압 0-0.8 MPa · 부압 0-0.06 MPa (유지 시간은 시험 기준) |
| 채널 (Channel) | 단일 채널 (Single channel) |
| 연결부 (Connection) | 1/4-28 UNF |
| 통신 속도 (Baud rate) | RS232/RS485 9600 · 19200 · 38400 · 57600 · 115200 bps CAN 100K · 200K · 500K · 1M bps |
| 주소 설정 (Address setting) | 통신으로 설정 (Via communication) |
| 전원 (Power supply) | DC24V / 3A · 최대 15 W |
| 동작 온도 (Operating temp) | 5℃ ~ 55℃ |
| 동작 습도 (Operating humidity) | 상대습도 80% 이하 · 비결로 |
| 가격 조건 | 부가세·해외배송·관세 포함 |
| 모델 번호 | 제품명 | 주요 사양 |
|---|---|---|
| ZSB08-LS-CB-0.9-1-5-1-Q | 5 mL Single Channel SY-08 Syringe Pump with Drive Controller | 시리즈 SY-08 / 용량 5 ml |
| ZSB08-LS-0.9-1-5-1-N | 5 mL Single Channel SY-08 Syringe Pump without Drive, NPN Limit Sensors | 시리즈 SY-08 / 용량 5 ml |
| ZSB08-LS-0.9-1-5-1-P | 5 mL Single Channel SY-08 Syringe Pump without Drive, PNP Limit Sensors | 시리즈 SY-08 / 용량 5 ml |
| ZSB08-LS-CB-0.9-1-12.5-1-Q | 12.5 mL Single Channel SY-08 Syringe Pump with Drive Controller | 시리즈 SY-08 / 용량 12.5 ml |
| ZSB08-LS-0.9-1-12.5-1-N | 12.5 mL Single Channel SY-08 Syringe Pump without Drive, NPN Limit Sensors | 시리즈 SY-08 / 용량 12.5 ml |
| ZSB08-LS-0.9-1-12.5-1-P | 12.5 mL Single Channel SY-08 Syringe Pump without Drive, PNP Limit Sensors | 시리즈 SY-08 / 용량 12.5 ml |
| ZSB08-LS-CB-0.9-1-25-1-Q | 25 mL Single Channel SY-08 Syringe Pump with Drive Controller | 시리즈 SY-08 / 용량 25 ml |
| ZSB08-LS-0.9-1-25-1-N | 25 mL Single Channel SY-08 Syringe Pump without Drive, NPN Limit Sensors | 시리즈 SY-08 / 용량 25 ml |
| ZSB08-LS-0.9-1-25-1-P | 25 mL Single Channel SY-08 Syringe Pump without Drive, PNP Limit Sensors | 시리즈 SY-08 / 용량 25 ml |
| 항목 | 5 mL | 12.5 mL | 25 mL |
|---|---|---|---|
| 최대 회전수 (Max speed) | 600 rpm | 600 rpm | 500 rpm |
| 선속도 (Linear speed) | 0.017-10 mm/s | 0.017-10 mm/s | 0.017-8.33 mm/s |
| 주행 시간 (Running time) | 3-1800 s | 3-1800 s | 3.6-1800 s |
| 분해능 (Resolution) | 0.0025 mm / 0.416 µL | 0.0025 mm / 1.042 µL | 0.0025 mm / 2.083 µL |
| 시린지 내경 (Syringe ID) | 14.55 mm | 23.03 mm | 32.57 mm |

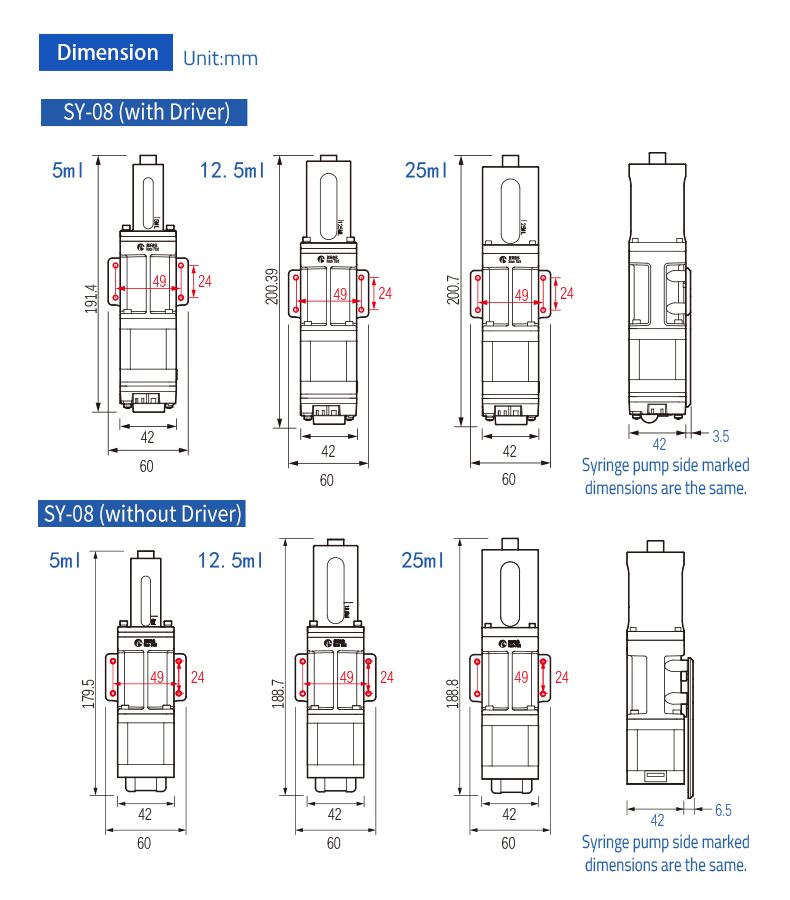

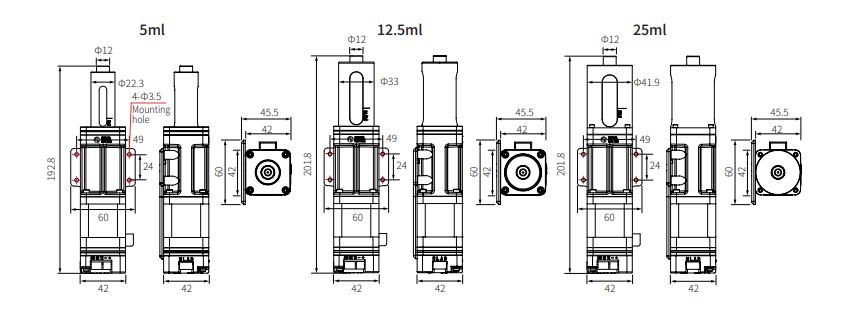

| 치수 L×W×H (Dimension) | 42×42×192.8 mm | 42×42×201.8 mm | 42×42×201.8 mm |
| 순중량 (Net weight) | 0.56 kg | 0.62 kg | 0.66 kg |

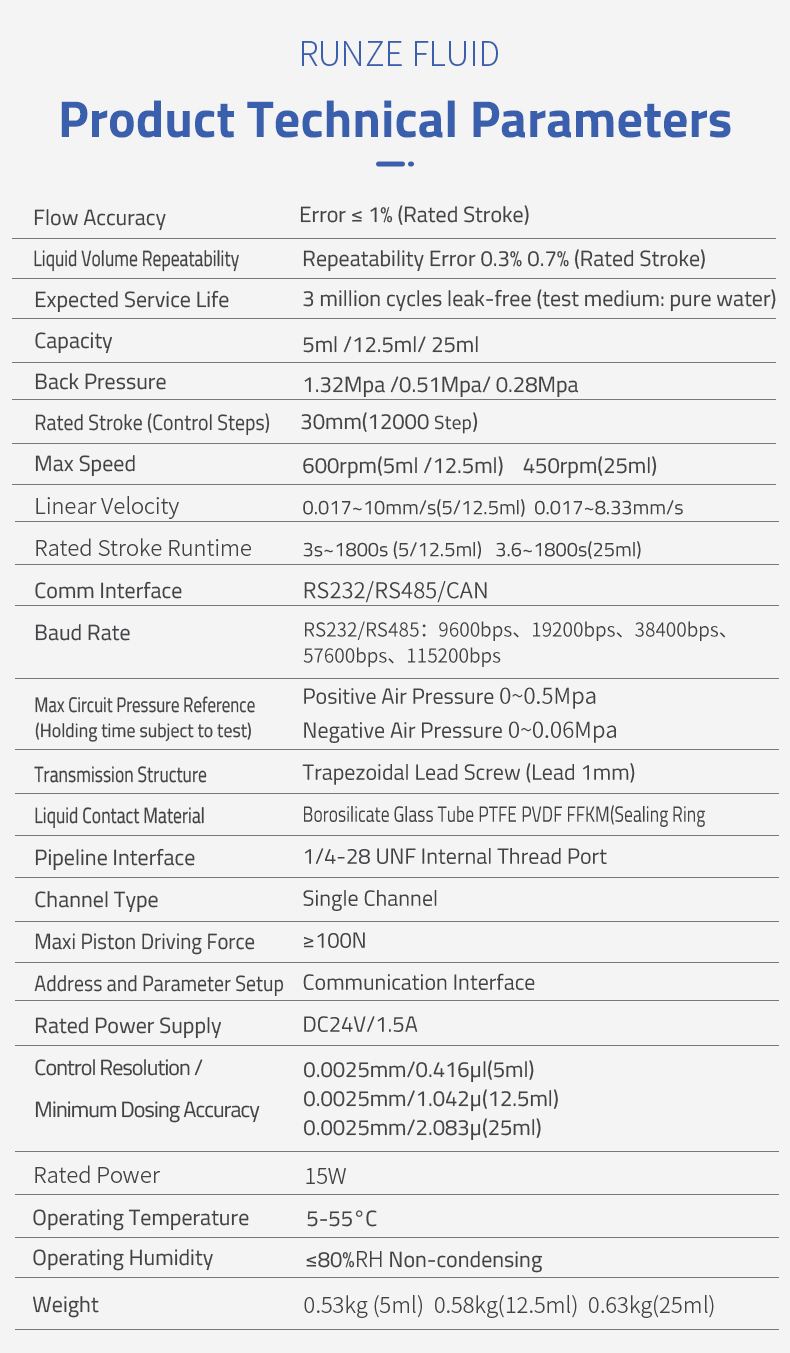

제조사 신형 브로슈어는 25 mL 최대 회전수를 450 rpm, 순중량을 0.53 / 0.58 / 0.63 kg, 정격 전원을 DC24V/1.5A 로 표기하고 배압을 1.32 / 0.51 / 0.28 MPa 로 추가 명시합니다. 습부에는 PVDF 나사 포트와 FFKM 실링을 포함합니다.
주문 코드는 ZSB08-LS-0.9-1-□-1-Q 형태입니다. 0.9 는 스텝 각도, 그 다음 1 은 나사 리드 1 mm, □ 는 용량(5 · 12.5 · 25), 마지막 1 은 단일 채널, Q 는 드라이버 포함을 뜻합니다.
미량 액체를 정밀하게 옮겨야 하는 분석·검사 장비에 씁니다.
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 기밀 시린지
| 품목 | 함께 쓰는 이유 |
|---|---|
| Runze 기밀 시린지 | 시린지펌프용 기밀 시린지 |
| Runze PTFE 튜브 | 시료 라인용 PTFE 튜브 |
| Runze 플랜지리스 피팅 | 튜브를 밸브 포트에 고정하는 플랜지리스 피팅 |
| Runze 셀렉터 밸브 SV07M | 여러 시약을 바꿔 보내는 다포트 선택 밸브 |
용량SY-08은 어떤 용량이 있나요?
5 mL, 12.5 mL, 25 mL 세 가지입니다. 정격 스트로크는 모두 30 mm(12000 스텝)이고 시린지 내경만 14.55 / 23.03 / 32.57 mm로 달라집니다.
정밀도한 스텝에 얼마나 나오나요?
5 mL은 0.416 µL, 12.5 mL은 1.042 µL, 25 mL은 2.083 µL입니다. 스텝당 이동 거리는 모두 0.0025 mm입니다.
재질강산도 이송할 수 있나요?

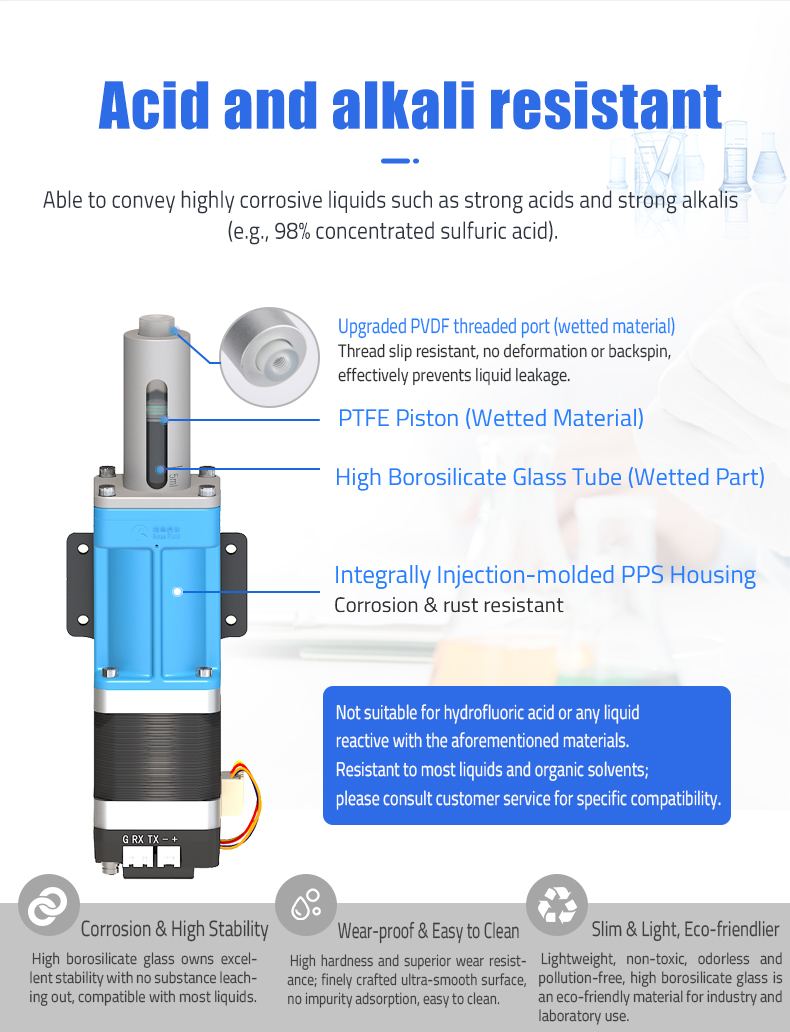

습부가 붕규산 유리 실린더, PCTFE 밸브헤드, PTFE 피스톤이라 98% 황산 같은 강산·강염기도 이송할 수 있습니다. 불산과 이 재질들과 반응하는 액체는 피해야 합니다.
압력압력 정격은 어떻게 되나요?
정압 0-0.8 MPa, 부압 0-0.06 MPa입니다. 유지 시간은 시험 조건에 따라 달라집니다.
수명수명은 얼마나 되나요?
제조사 자체 시험에서 상온 상압 순수 기준 무누출 300만 회입니다. 정격 스트로크 1회를 1회로 셉니다.
설치장비에 넣기에 크기가 어떤가요?

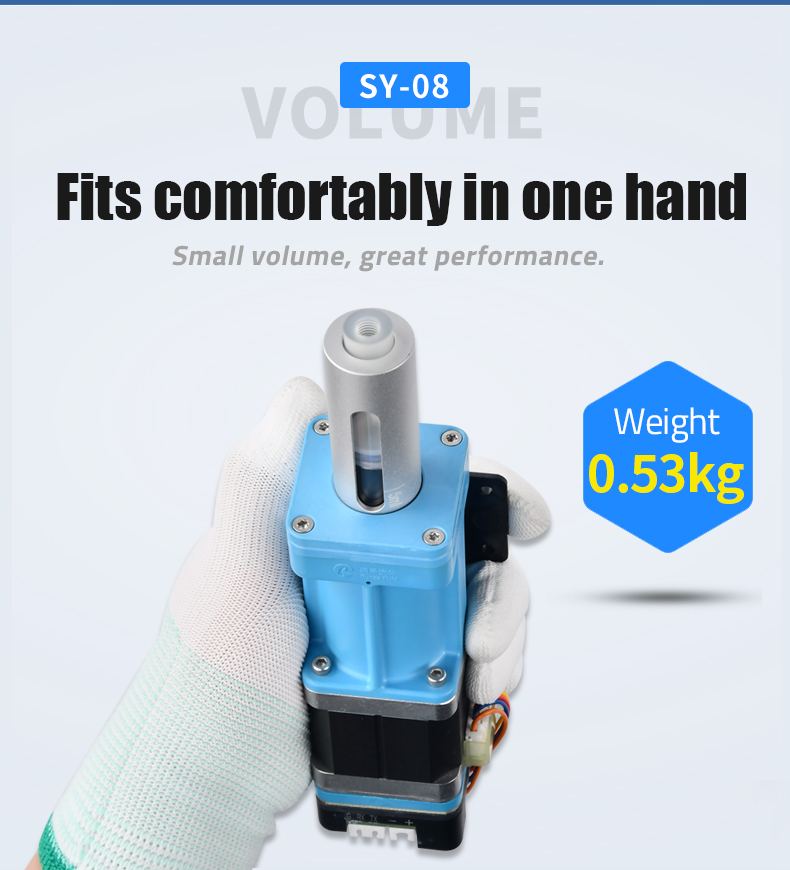

단면이 42×42 mm이고 높이는 192.8~201.8 mm, 무게는 0.56~0.66 kg입니다.

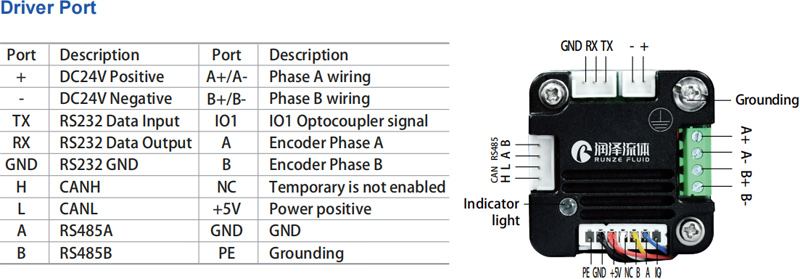

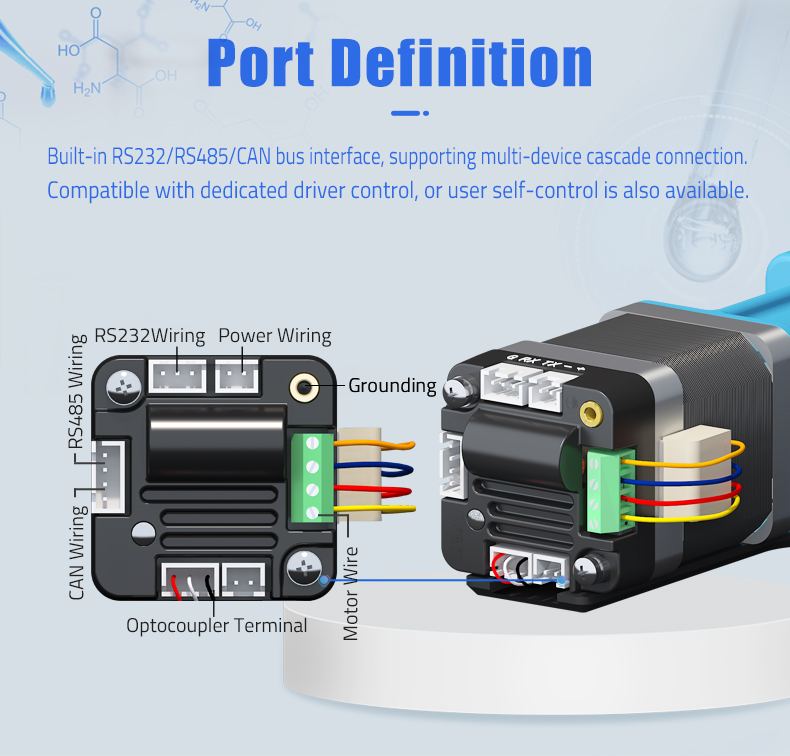

제어어떤 통신을 지원하나요?
RS232, RS485, CAN을 지원합니다. RS232/RS485는 9600~115200 bps, CAN은 100 Kbps~1 Mbps입니다.
