Runze Fluid OEM Syringe Pump

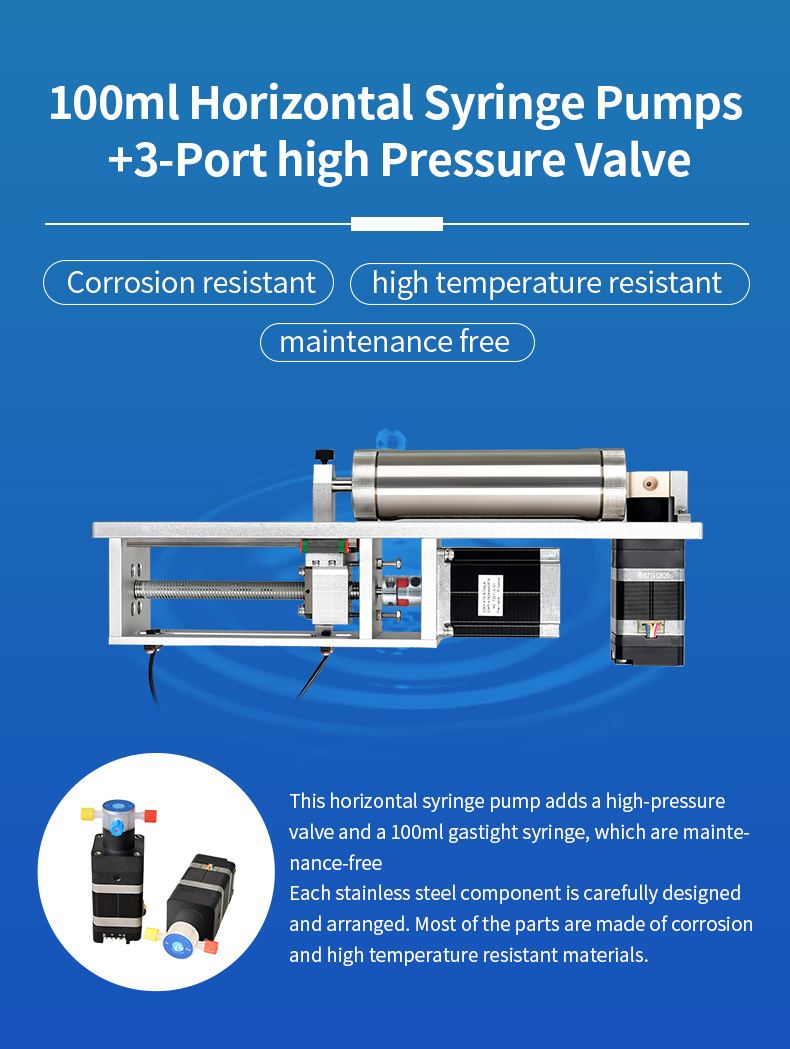

50 / 100 mL 대용량 · 볼스크류 구동 · 3포트 고압 밸브 조합 · RS232 / RS485 / CAN

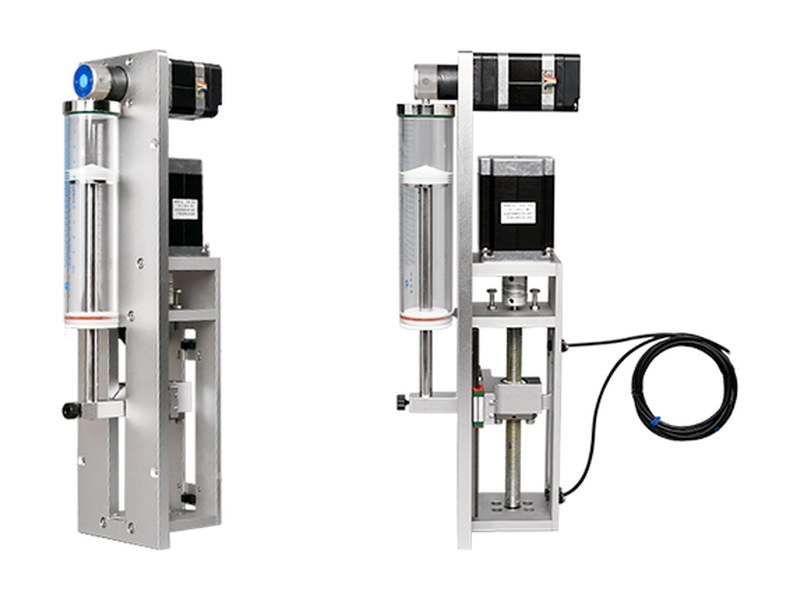

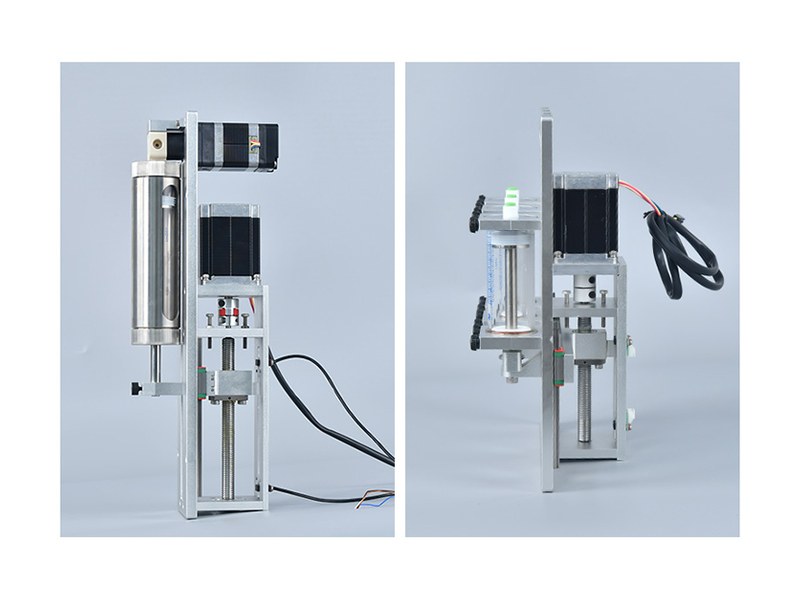

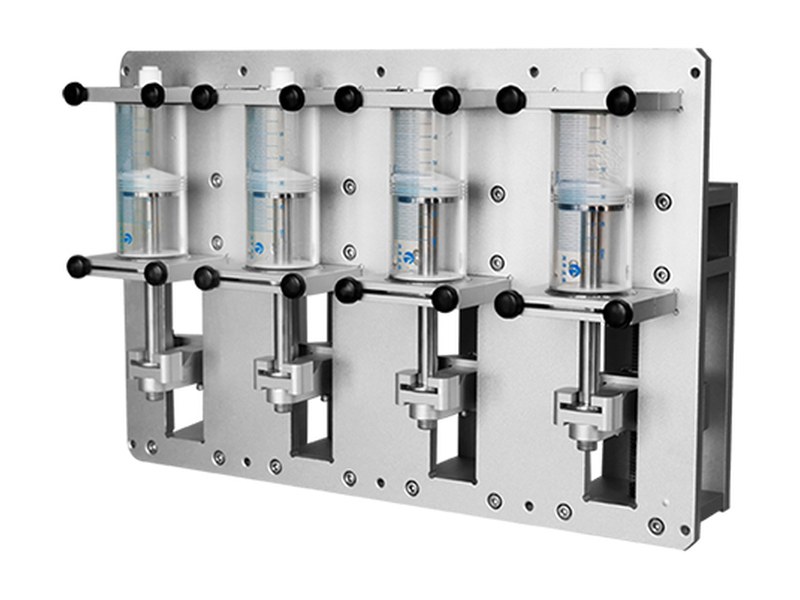

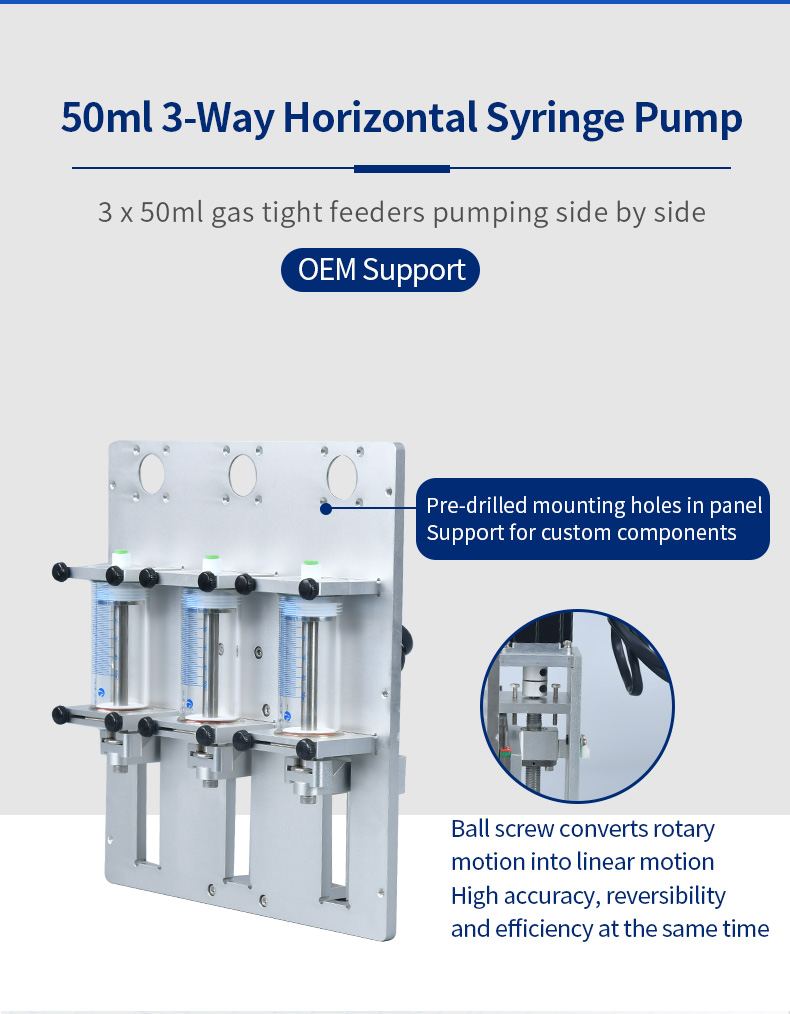

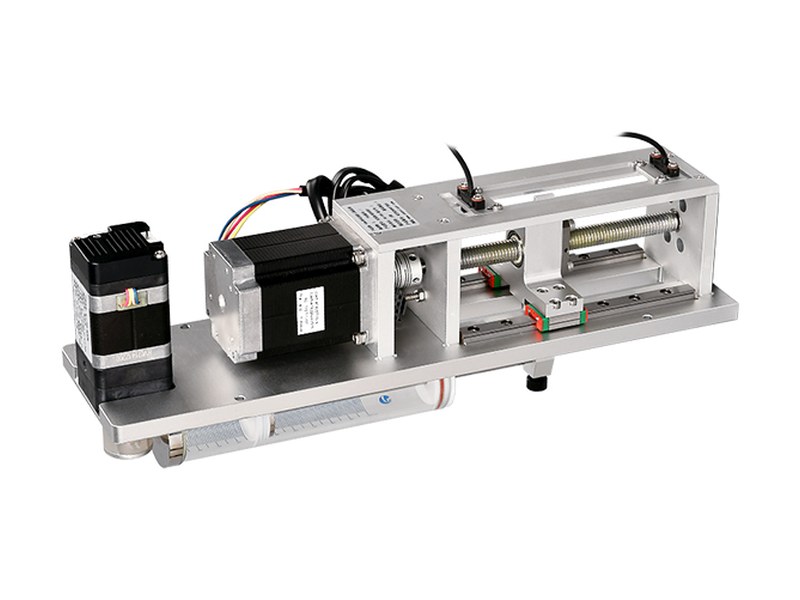

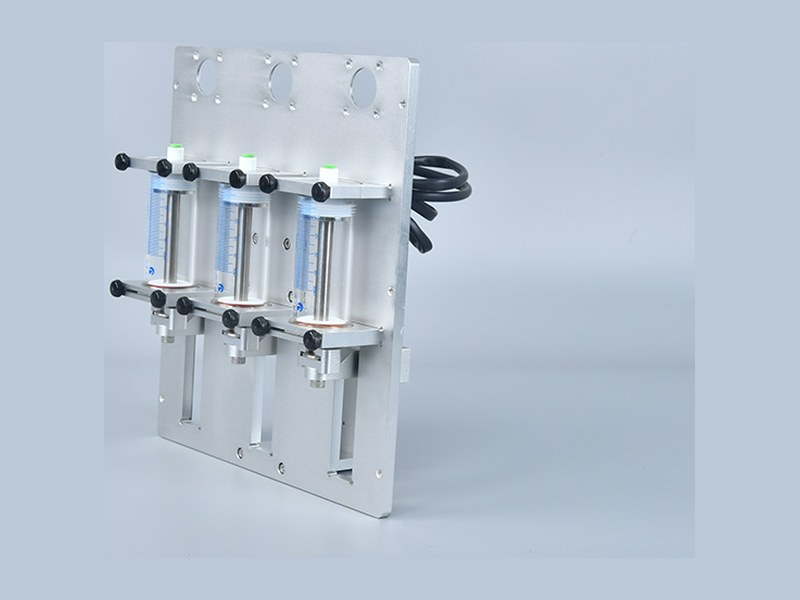

OEM 시린지 펌프는 50·100 mL 대용량 시린지를 볼스크류로 구동하는 장비 내장형 모듈로, 용량·재질·마운팅 홀·부속 구성을 장비에 맞춰 주문 제작하는 라인입니다.
OEM 시린지 펌프는 50·100 mL 대용량 시린지를 볼스크류로 구동하는 장비 내장형 모듈로, 용량·재질·마운팅 홀·부속 구성을 장비에 맞춰 주문 제작하는 라인입니다.
| 습부 재질 (Wetted material) | 붕규산 유리 실린더 · PTFE 피스톤 · PTFE 출구 |
|---|---|
| 용량 (Volume) | 50 mL · 100 mL |
| 정확도 (Accuracy) | ≤1% @100% 스트로크 |
| 반복 정밀도 (Repeatability) | 0.3 ~ 0.7% @100% 스트로크 |
| 수명 (Service life) | 무누출 300만 회 (매질 물) |

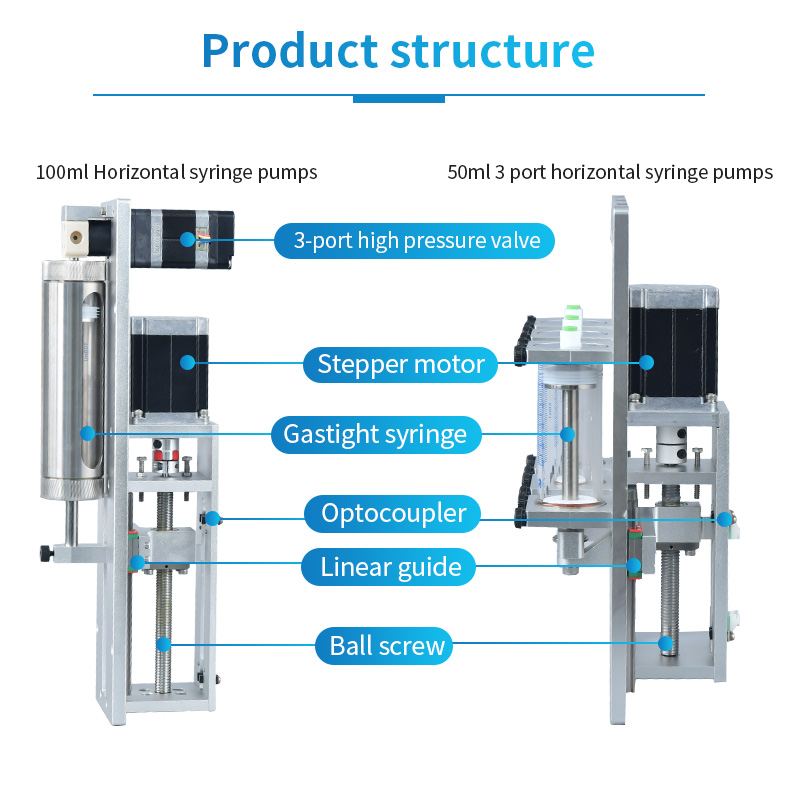

| 원점 검출 (Detection) | 포토센서로 피스톤 원점 검출 |
| 구동부 (Actuator) | 볼스크류 · 리드 2 mm (Ball screw) |
| 압력 (Pressure) | 0-1.0 MPa (공기) · 0-1.2 MPa (물) |
| 최대 압력 (Max pressure) | 정압 0-1.0 MPa · 부압 0-0.05 MPa |
| 연결부 (Connection) | 1/4-28 UNF |
| 통신 (Communication) | RS232 / RS485 / CAN |
| 통신 속도 (Baud rate) | RS232/RS485 9600 · 19200 · 38400 · 57600 · 115200 bps CAN 100K · 200K · 500K · 1M bps |
| 전원 (Power supply) | DC24V / 1.5A · 최대 15 W |
| 동작 온도 (Operating temp) | 5℃ ~ 55℃ |
| 동작 습도 (Operating humidity) | 상대습도 80% 미만 · 비결로 |
| 납기 (Delivery time) | 약 20~25 영업일 (제조사 표기) |

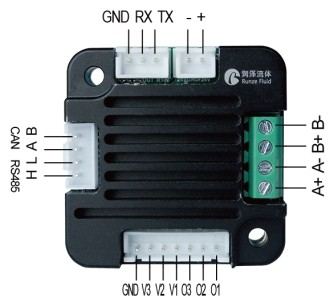

| 포트 | 설명 | 포트 | 설명 |
|---|---|---|---|
| H | CANH | B+ / B− | B상 배선 |
| L | CANL | A+ / A− | A상 배선 |
| A | RS485 A | O1 | 포토커플러 배선 |
| B | RS485 B | O2 | 포토커플러 배선 |
| GND | GND | O3 | 포토커플러 배선 |
| RX | RS232 RX | V1 | 포토커플러 전원 |
| TX | RS232 TX | V2 | 포토커플러 전원 |
| − | DC24V | V3 | 포토커플러 전원 |
| + | DC24V | GND | GND |
대용량 정량이 필요한 장비에 넣어 씁니다.
자료 출처 — Runze Fluid 제품 페이지
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 기밀 시린지 · 3방 스위칭 밸브 MRV-01B · 플랜지리스 피팅
용량OEM 시린지 펌프는 몇 mL까지 나오나요?
통상 50 mL와 100 mL입니다. 고붕규산 유리 몸체에 304 스테인리스 푸시로드, PTFE 피스톤 구성이며 최대 압력은 0.68 MPa입니다.
구동일반 시린지 펌프와 구동부가 다른가요?

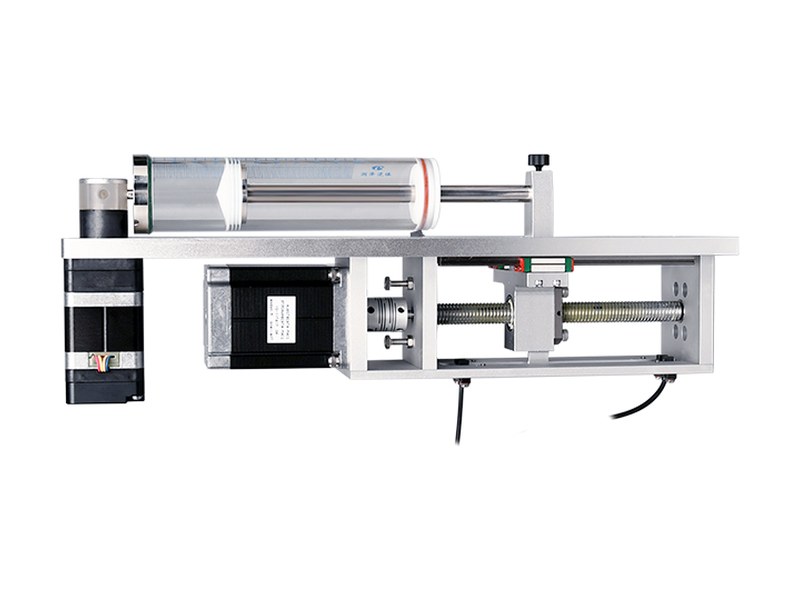

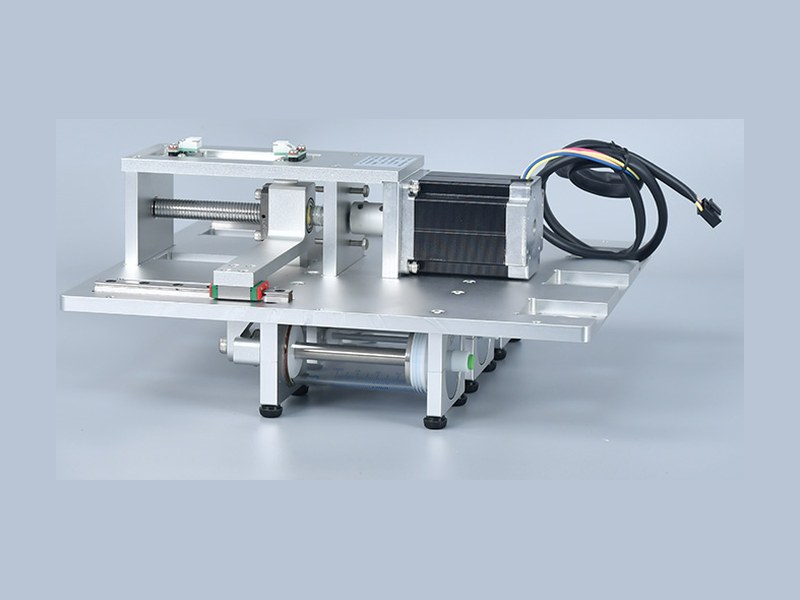

볼스크류(리드 2 mm)를 씁니다. 사다리꼴 나사보다 정밀도와 역구동 효율이 좋아 대용량 구동에 유리합니다.

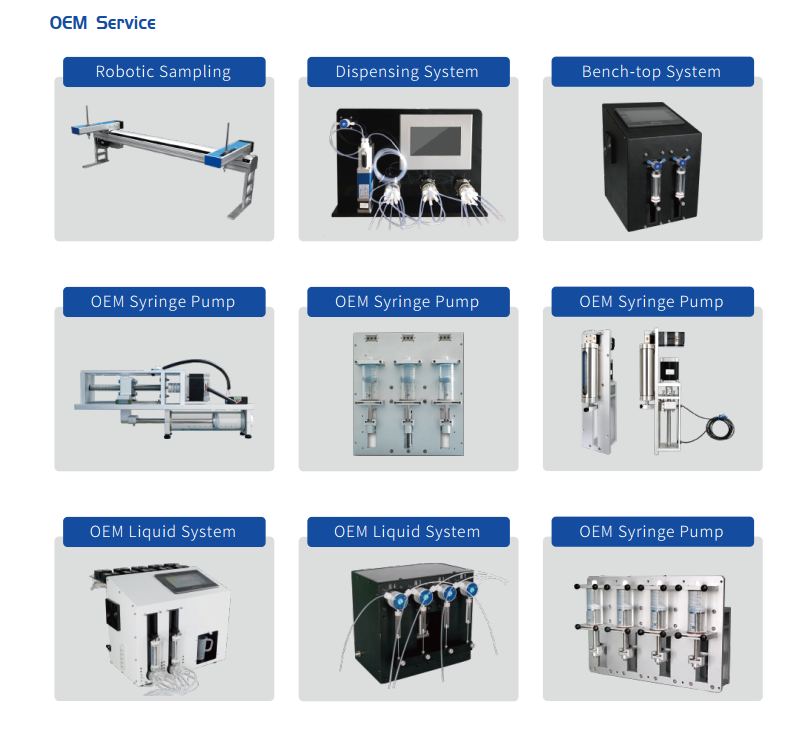

커스터마이즈어디까지 맞춤 제작이 되나요?

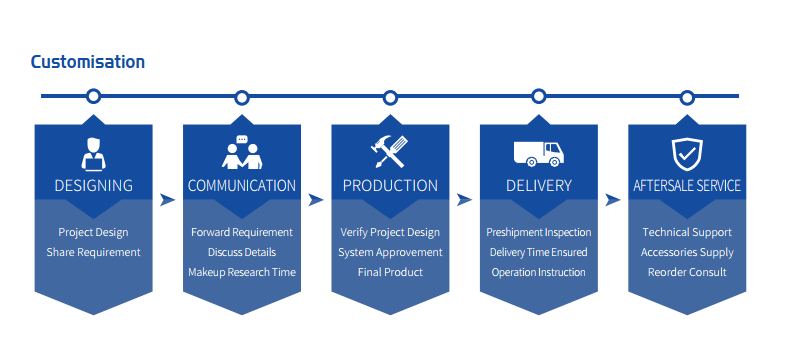

시린지 용량, 재질(SST·POM·PEEK), 마운팅 홀 위치와 패널 타공, 부속 부품 구성까지 도면대로 제작합니다.
압력압력 정격은 어떻게 되나요?
공기 0-1.0 MPa, 물 0-1.2 MPa이고, 회로 기준 정압 0-1.0 MPa, 부압 0-0.05 MPa입니다.
납기납기는 얼마나 걸리나요?
제조사 표기 기준 약 20~25 영업일입니다. 커스터마이즈 범위에 따라 달라지므로 사양 확정 후 다시 확인이 필요합니다.
제어어떤 통신을 지원하나요?
RS232 · RS485 · CAN입니다. RS232/RS485는 9600~115200 bps, CAN은 100 Kbps~1 Mbps입니다.
