Runze Fluid
플랜지드 피팅

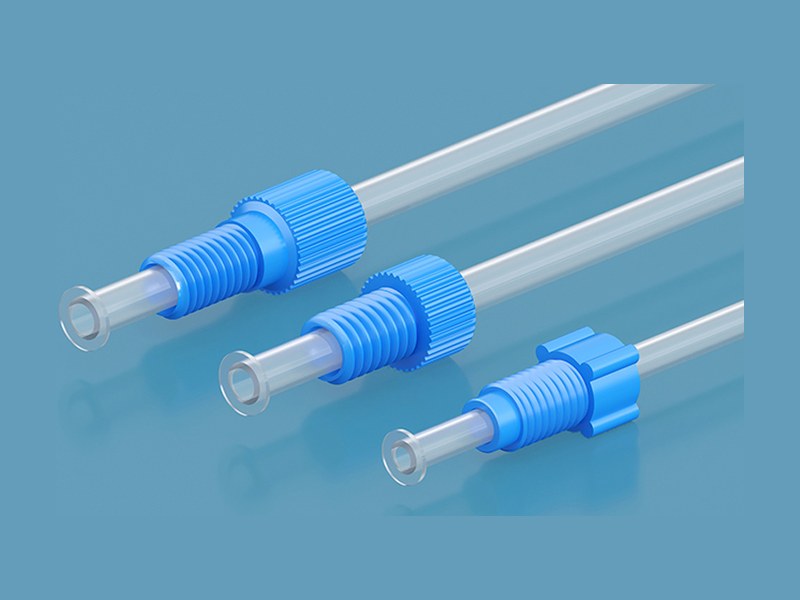

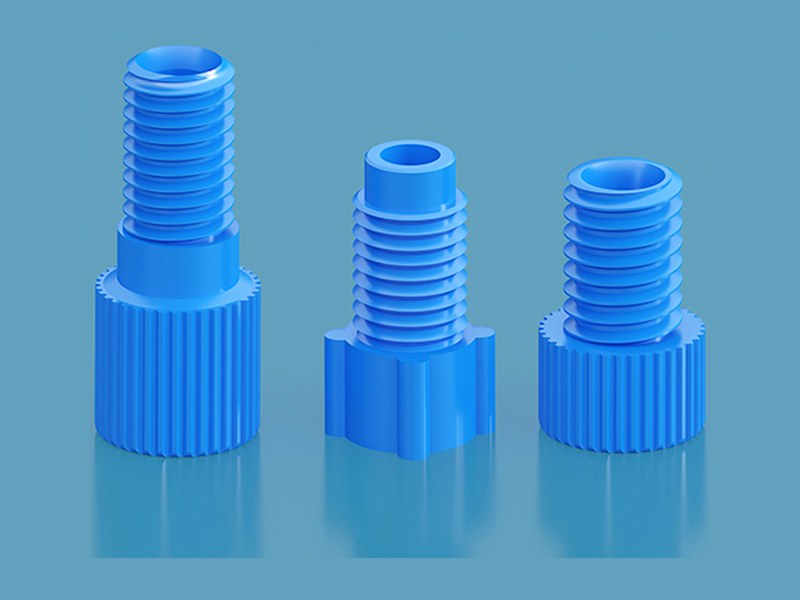

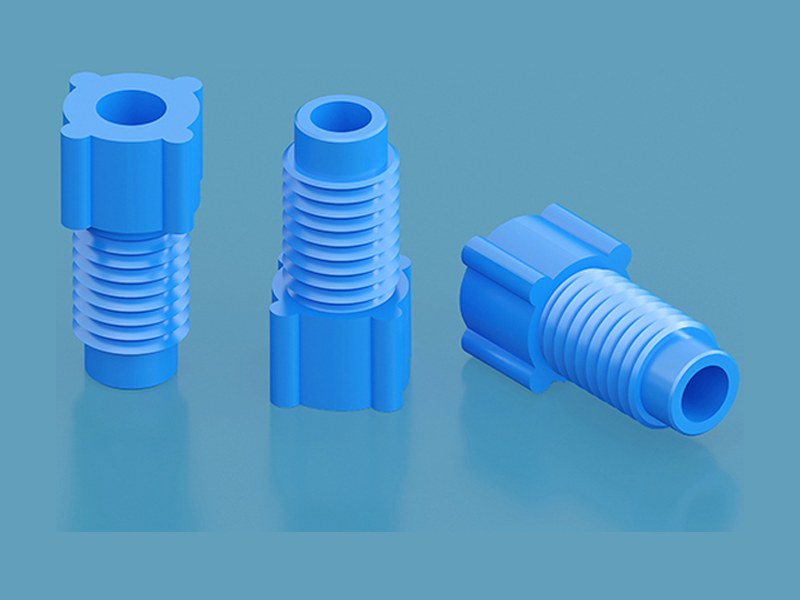

Runze Fluid Flanged Fittings
1/4-28 UNF · 튜브 외경 2.5/3.0/3.2 mm · 217.5 psi(1.5 MPa) 이상 · PP / PTFE · 2종

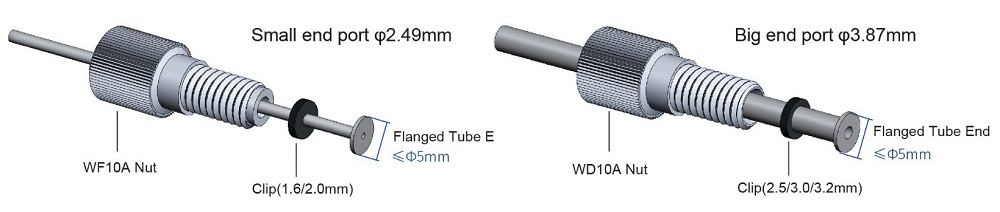

플랜지드 피팅은 튜브 끝을 플랜징한 뒤 너트로 압착해 기밀을 내는 피팅으로, 플랜지리스보다 높은 1.5 MPa 이상을 견딥니다.
WF07Y-1/4-28-P ×100 기준 · VAT 별도 240,000원
플랜지드 피팅은 튜브 끝을 플랜징한 뒤 너트로 압착해 기밀을 내는 피팅으로, 플랜지리스보다 높은 1.5 MPa 이상을 견딥니다.
| 나사 규격 (Thread) | 1/4-28 UNF · M6 |
|---|---|
| 구성 (Assembly) | 플랜지드 너트 1피스 — 튜브 플랜징 필요 |
| 재질 (Material) | PP · PTFE |
| 압력 정격 (Pressure rating) | ≥ 217.5 psi / 1.5 MPa |
| 대응 튜브 외경 (Tubing OD) | 1.6 / 2.0 mm · 2.5 / 3.0 / 3.175 / 3.2 mm |
| 체결 (Installation) | 공구 불필요 — 손으로 체결 |
| 수록 모델 (Models) | 2종 |
| 가격 조건 | 부가세·해외배송·관세 포함 |
※ 소액 품목은 제조사 수량단가(priceTiers)를 적용한 팩 단위로 판매합니다. 팩 수량은 주문정보의 모델명 뒤 ×수량으로 표기됩니다.
| 주문 코드 | 재질 |
|---|---|
| WF07Y-1/4-28-P | PP |
| WF07Y-1/4-28-E | PTFE |
모든 규격 공통 — 형식 플랜지 피팅 · 적용 튜브 2.5/3.0/3.2 mm · 나사 규격 1/4-28
주문 코드는 제조사 카탈로그 표기 그대로입니다. 재질 · 나사 규격 · 적용 튜브를 확인해 고르십시오.

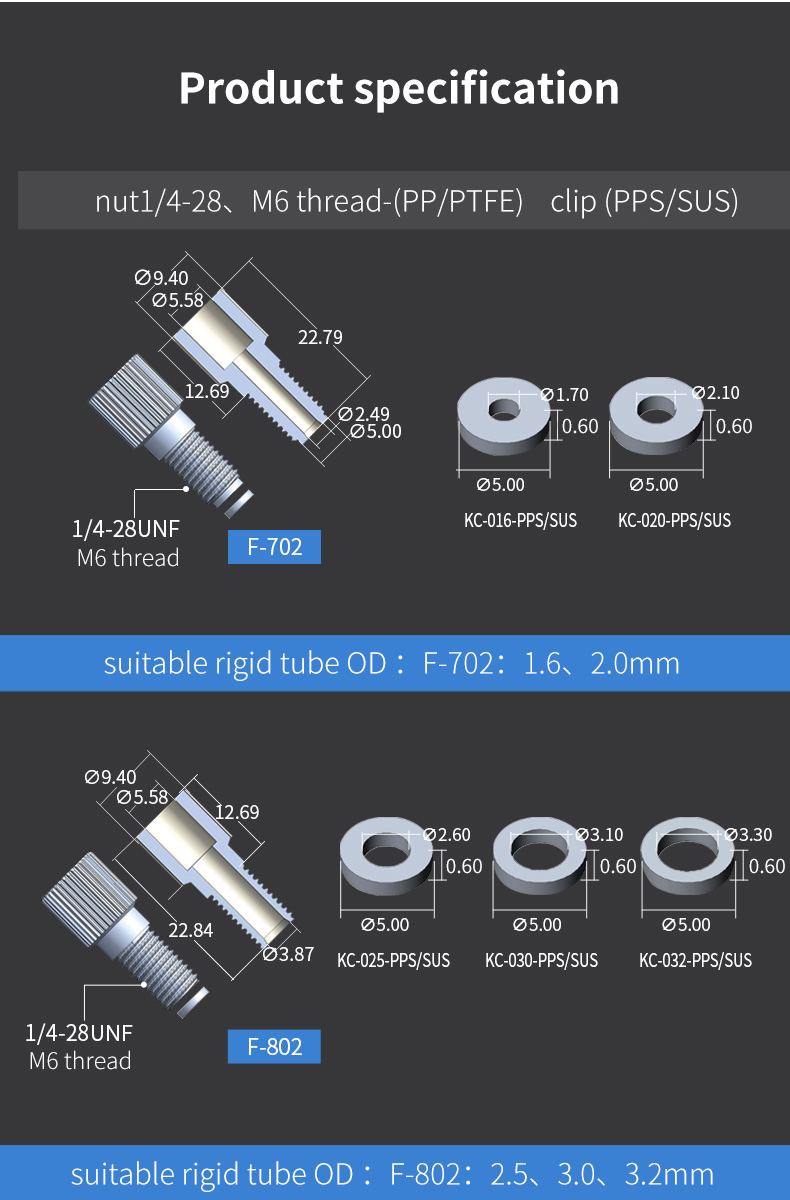

| 모델 번호 (Model No.) | 재질 (Material) | 색상 (Color) | 나사 (Thread) | Pressure Rating (psi/Mpa) | Tubing OD |
|---|---|---|---|---|---|
| F702-1/4-28P | PP | Natural PP/PTFE | 1/4-28UNF | ≥ 217.5/1.5 | 1.6/2.0mm |
| F702-1/4-28E | PTFE | ||||
| F802-1/4-28P | PP | 2.5/3.0/3.175/3.2mm | |||
| F802-1/4-28E | PTFE | ||||
| F702-M6P | PP | M6 | 1.6/2.0mm | ||
| F702-M6E | PTFE | ||||
| F802-M6P | PP | 2.5/3.0/3.175/3.2mm | |||
| F802-M6E | PTFE |
테플론 튜브 외경이 4.0 mm 인 경우 주문 방법을 문의해 주십시오.
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 플랜지드 튜빙 세트 · PEEK 플랜지드 피팅
| 품목 | 함께 쓰는 이유 |
|---|---|
| Runze PFA 튜브 | 피팅에 끼우는 PFA 튜브(투명·내화학) |
| Runze PTFE 튜브 | 피팅에 끼우는 PTFE 튜브 |
| Runze FEP 튜브 | 피팅에 끼우는 FEP 튜브 |
| Runze PEEK 캐필러리 튜브 | 고압·미량용 PEEK 캐필러리 |
차이플랜지리스와 무엇이 다른가요?
플랜지드는 튜브 끝을 플랜징해 너트로 압착합니다. 압력 정격이 1.5 MPa 이상으로 플랜지리스(0.8 MPa)보다 높습니다.
시공튜브를 플랜징해야 하나요?
네. 튜브 끝을 변형시켜 플랜지를 만든 뒤 너트로 압착합니다. 플랜징이 번거로우면 플랜지리스 계열을 쓰십시오.
재질PP와 PTFE 중 무엇을 고르나요?
일반적인 수용액·완충액은 PP로 충분합니다. 유기용제나 강산·강알칼리를 다루시면 PTFE입니다.
규격튜브 외경 4.0 mm도 되나요?
별도 문의해 주시면 맞는 모델을 안내해 드립니다.
