암 루어 벌크헤드
Runze Fluid Female Luer Bulkhead
본체 + 고정 너트 + 마운팅 스테이터 3피스 · 1/4-28 UNF · M10

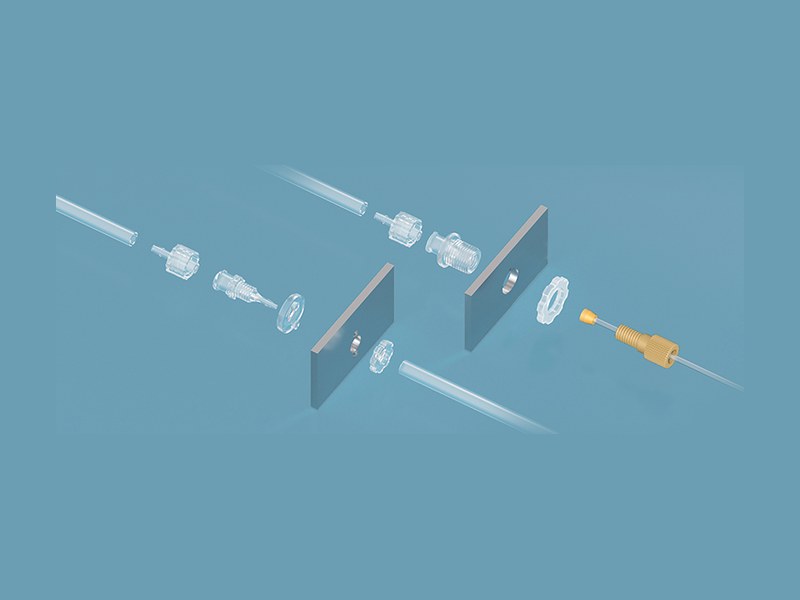

암 루어 벌크헤드는 본체·고정 너트·마운팅 스테이터 3피스로 패널을 관통해 루어 접속을 만드는 피팅입니다.
암 루어 벌크헤드는 본체·고정 너트·마운팅 스테이터 3피스로 패널을 관통해 루어 접속을 만드는 피팅입니다.
| 나사 규격 (Thread) | 1/4-28 UNF · M10 |
|---|---|
| 구성 (Assembly) | 본체 + 고정 너트 + 마운팅 스테이터 3피스 |
| 재질 (Material) | 의료등급 PP (Medical Grade PP) |
| 대응 튜브 내경 (Tubing ID) | 0.8 ~ 6.4 mm |
| 접속 (Connection) | 외부 암 루어 · 내부 바브 |

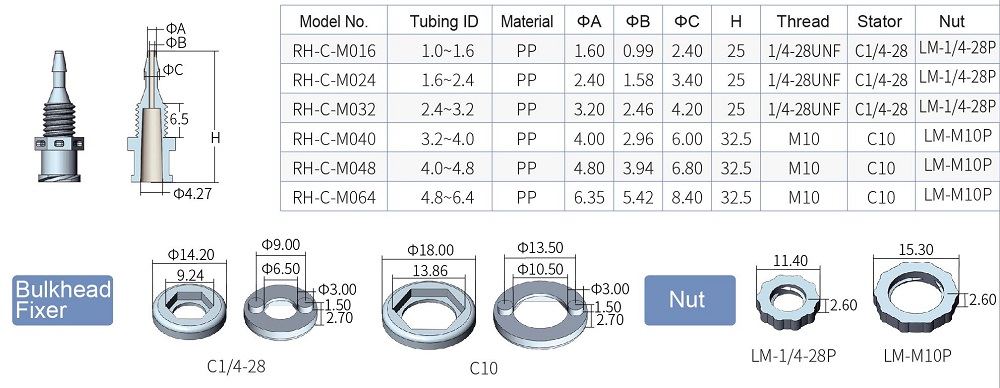

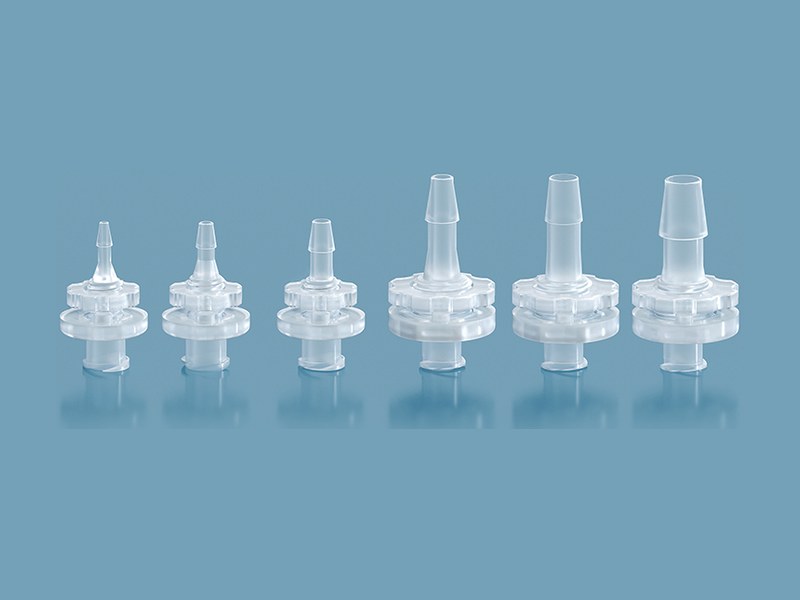

| 모델 번호 (Model No.) | 설명 (Description) | Tubing ID (mm) | 재질 (Material) |
|---|---|---|---|
| RH-C-M016 | Female Luer-to-Barb 1.6mm Bulkhead Fitting | 0.8-1.6mm | Medical Grade PP |
| RH-C-M024 | Female Luer-to-Barb 2.4mm Bulkhead Fitting | 1.6-2.4mm | |
| RH-C-M032 | Female Luer-to-Barb 3.2mm Bulkhead Fitting | 2.4-3.2mm | |
| RH-C-M040 | Female Luer-to-Barb 4.0mm Bulkhead Fitting | 3.2-4.0mm | |
| RH-C-M048 | Female Luer-to-Barb 4.8mm Bulkhead Fitting | 4.0-4.8mm | |
| RH-C-M064 | Female Luer-to-Barb 6.4mm Bulkhead Fitting | 4.8-6.4mm | |
| C06 | 1/4-28UNF Mounting Stator | / | |
| C10 | M10 Mounting Stator | / | |
| LM-1/4-28P | 1/4-28UNF Fixing nut | / | |
| LM-M10P | M10 Fixing nut | / |
PP 재질은 재고 보유, PTFE 는 모델당 최소 2,000개, 그 외 재질은 최소 5,000개 주문 시 맞춤 생산합니다.
자료 출처 — Runze Fluid 제품 페이지
유체 연결: 전 제품 통합 카탈로그 · Runze Fluid 전체 · 견적·기술 문의 · 암 루어락-바브 어댑터 · 패널 마운트 벌크헤드

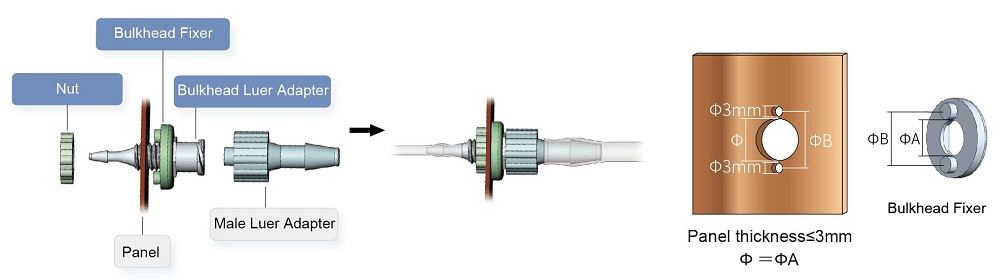

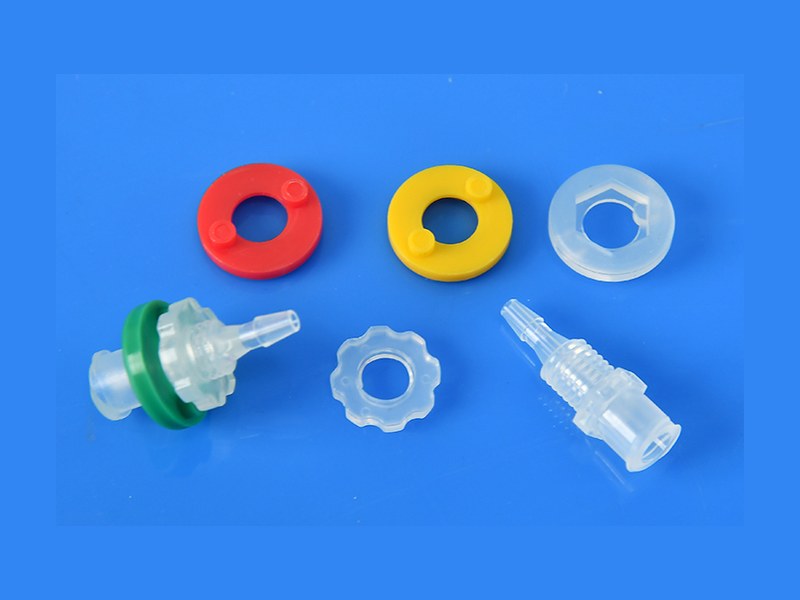

구성몇 개 부품으로 되어 있나요?
본체, 고정 너트, 마운팅 스테이터 3부품입니다. 셋을 조합해 패널에 고정합니다.
나사마운팅 나사 규격은요?
1/4-28 UNF(C06 스테이터 · LM-1/4-28P 너트)와 M10(C10 스테이터 · LM-M10P 너트)입니다.
용도어디에 쓰나요?

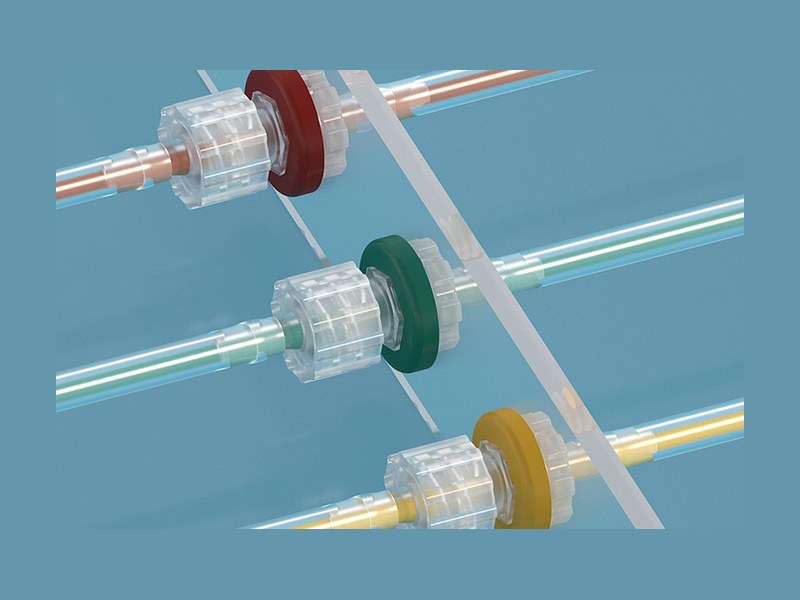

장비 패널 바깥에서 루어로 시린지를 연결하고 안쪽은 바브로 튜브를 잇는 구성에 씁니다.
