| 용도 | 대유로 막전극(50×50 · 100×100 · 200×200 mm)의 온도 제어 전기화학 측정 |
|---|---|

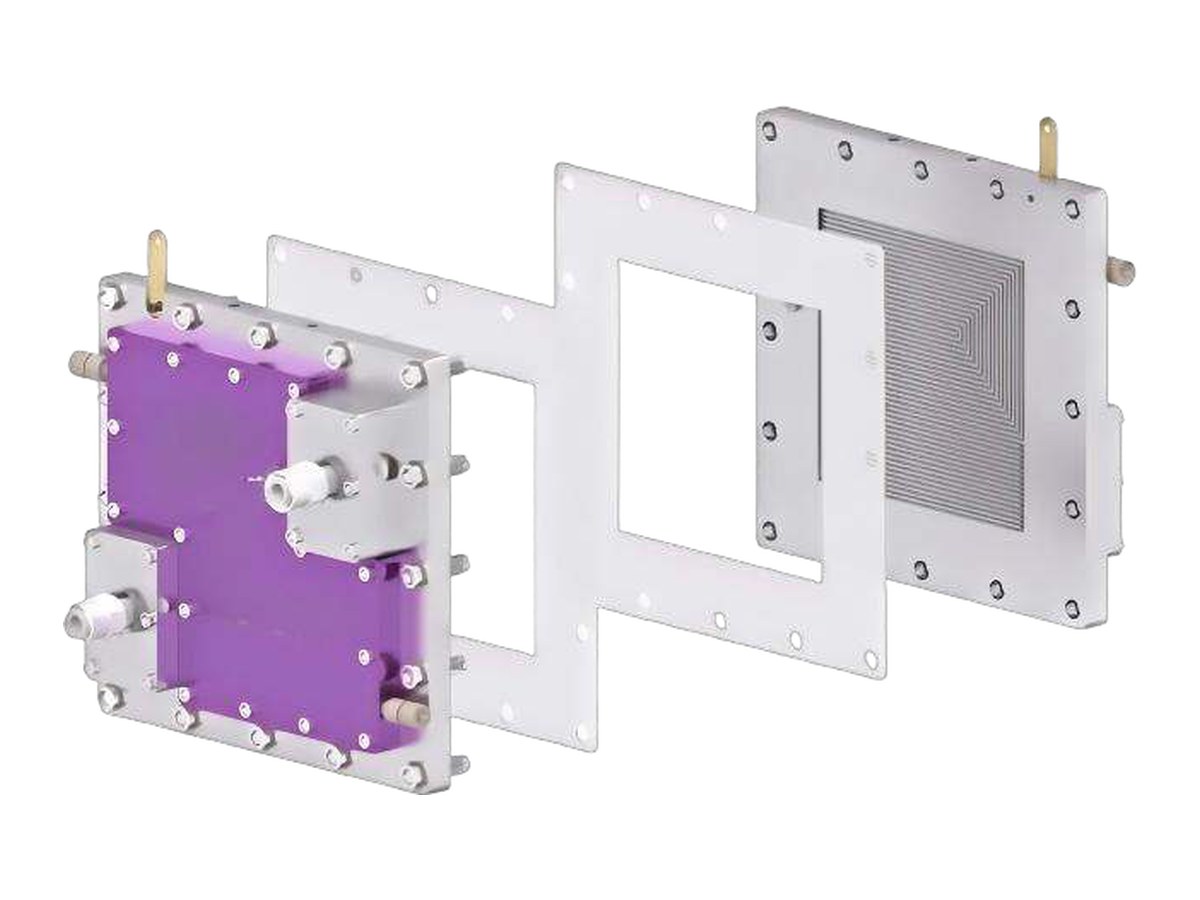

| 온도 제어 | 이중 시스템 — 항온 수조 자켓(사진의 보라색 층) + 가열봉 + 열전대 |
| 유로 | 양·음극 다중 사행 대순환 설계 · 사행 유로에 전단력 구조 내장 |
| 전단력 구조 | 고압 펌프와 조합하면 셀 저항을 효과적으로 낮춤 |
| 플레이트 재질 | 고순도 티타늄 · 고순도 니켈판 맞춤 가능(별도 견적) |
막전극(MEA) 전해셀 시리즈: MEA-TI-TI·GP 바이폴라 · 가시화·라만·유로교체·스택 · EC-MEA 시스템·주변기기 · 막·GDL·소모품
카탈로그 29·35페이지 원문
사진 속 부위
특징·사용 안내
| 모델 · 유로 규격 | 정가(VAT 별도) | |
|---|---|---|
| MEA-TI-WB-50×50 mm | — | 5,775,000원 |
| MEA-TI-WB-100×100 mm | — | 9,800,000원 |
| MEA-TI-WB-200×200 mm | — | 24,500,000원 |
정가 5,775,000원부터 (부가세 별도). 표기 정가는 가오스유니온 2026 in-situ·MEA·가스확산 카탈로그가를 EUR 1 = 1,750원 기준으로 환산한 값입니다.
해외 직수입 품목으로 상시 할인 대상이 아니며, 국제 운송비가 별도로 발생할 수 있습니다.
사진은 가오스유니온 2026 전해셀 카탈로그 원본입니다.
구성막전극(MEA)도 같이 오나요?
아니요. 전해셀 본체(바이폴라 플레이트·체결부·피팅)가 구매 구성입니다. 촉매를 담지한 막전극 어셈블리, 이온교환막, 가스확산층(GDL)은 사용자가 준비하시거나 소모품 페이지에서 따로 주문하십니다.
온도왜 이중 온도 제어인가요?
항온 수조 자켓은 셀 전체 온도를 안정적으로 잡지만 응답이 느립니다. 가열봉은 응답이 빠르지만 국소적입니다. 둘을 함께 쓰면 대면적에서도 온도가 고르고 설정 변경에 빠르게 따라옵니다.
전단력전단력 구조가 무엇인가요?
사행 유로 안에 흐름을 비트는 구조를 넣어, 전극에서 생긴 기포를 잘게 흩어 액류로 빼내는 설계입니다. 기포가 전극을 덮으면 유효 면적이 줄어 셀 저항이 올라가는데 이를 줄여 줍니다. 다만 유속이 충분해야 효과가 나므로 고압 펌프와 함께 쓰십시오.
수조항온수조도 같이 오나요?
아니요. 자켓과 포트가 셀에 있고 순환 항온수조는 별매입니다. 가열봉과 열전대도 포함되지 않습니다.
선택MEA-TI-TI와 무엇이 다른가요?
MEA-TI-TI는 가열·측온 홀만 가공된 기본형이고, MEA-TI-WB는 항온 수조 자켓과 대순환 유로까지 갖춘 대면적 온도 제어 전용입니다. 50×50 mm 이상 대면적에서 온도가 실험을 좌우한다면 WB입니다.
용도대면적이 왜 필요한가요?
작은 유로에서 잘 나오던 촉매가 대면적에서는 온도·유량 불균일 때문에 성능이 떨어지는 일이 흔합니다. 스케일업 가능성을 검증하려면 실제 크기에서 재야 합니다.
재질니켈판으로 바꿀 수 있나요?
가능합니다. 알칼리 용액에서 티타늄보다 내식성이 필요한 경우 고순도 니켈판으로 맞춤 제작합니다. 카탈로그에 "price to be quoted separately"로 되어 있어 별도 견적이 필요하니 문의해 주세요.
가격표기 가격 기준이 어떻게 되나요?
가오스유니온 2026 카탈로그가를 EUR 1 = 1,750원으로 환산한 정가이며 부가세 별도입니다. 해외 직수입 품목으로 상시 할인 대상이 아니고 국제 운송비가 별도 발생할 수 있습니다.
