가오스유니온 MEA-TI-TI · MEA-GP 바이폴라 플레이트 막전극 전해셀 6종

사양 요약

플레이트 재질	고순도 티타늄(MEA-TI-TI) / 흑연(MEA-GP) · 고순도 니켈판 맞춤 가능(별도 견적)
밀봉	이중 O링 밀봉 홈 — 셀 바디에 두 줄로 가공
온도 제어	바이폴라 플레이트에 가열·측온 홀 사전 가공
유로	사행(serpentine) · 평행(parallel) · 엽맥형(vein) 지원 · 맞춤 유로 제작 가능
유로 규격	10×10 mm · 20×20 mm · 5 cm² · 30×30 mm · 50×50 mm · 100×100 mm
용도	전기화학 CO₂ 환원 · 알칼리 음이온교환막(AEM) 수전해 연구

막전극(MEA) 전해셀 시리즈: MEA-TI-WB 항온 수조 · 가시화·라만·유로교체·스택 · EC-MEA 시스템·주변기기 · 막·GDL·소모품

모델 · 용량 · 정가 (6종)

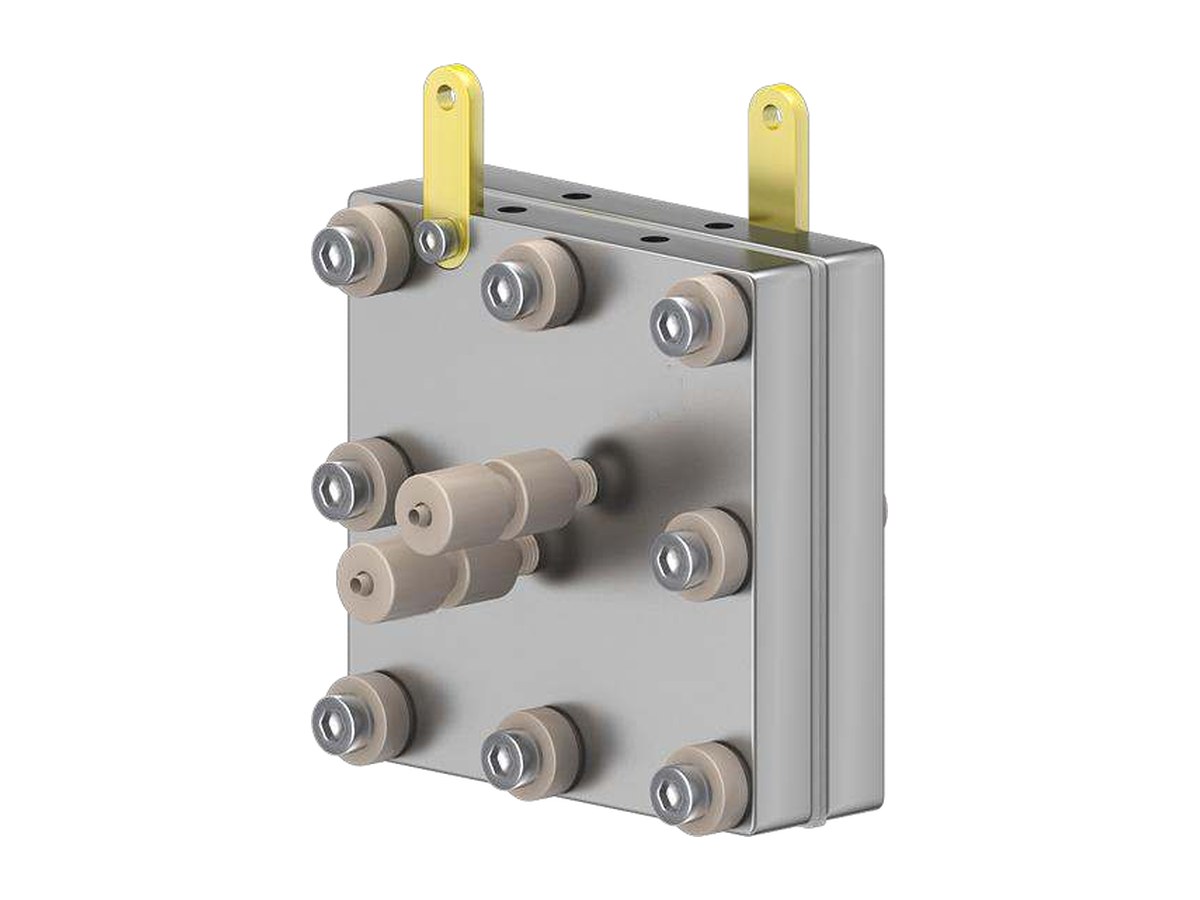

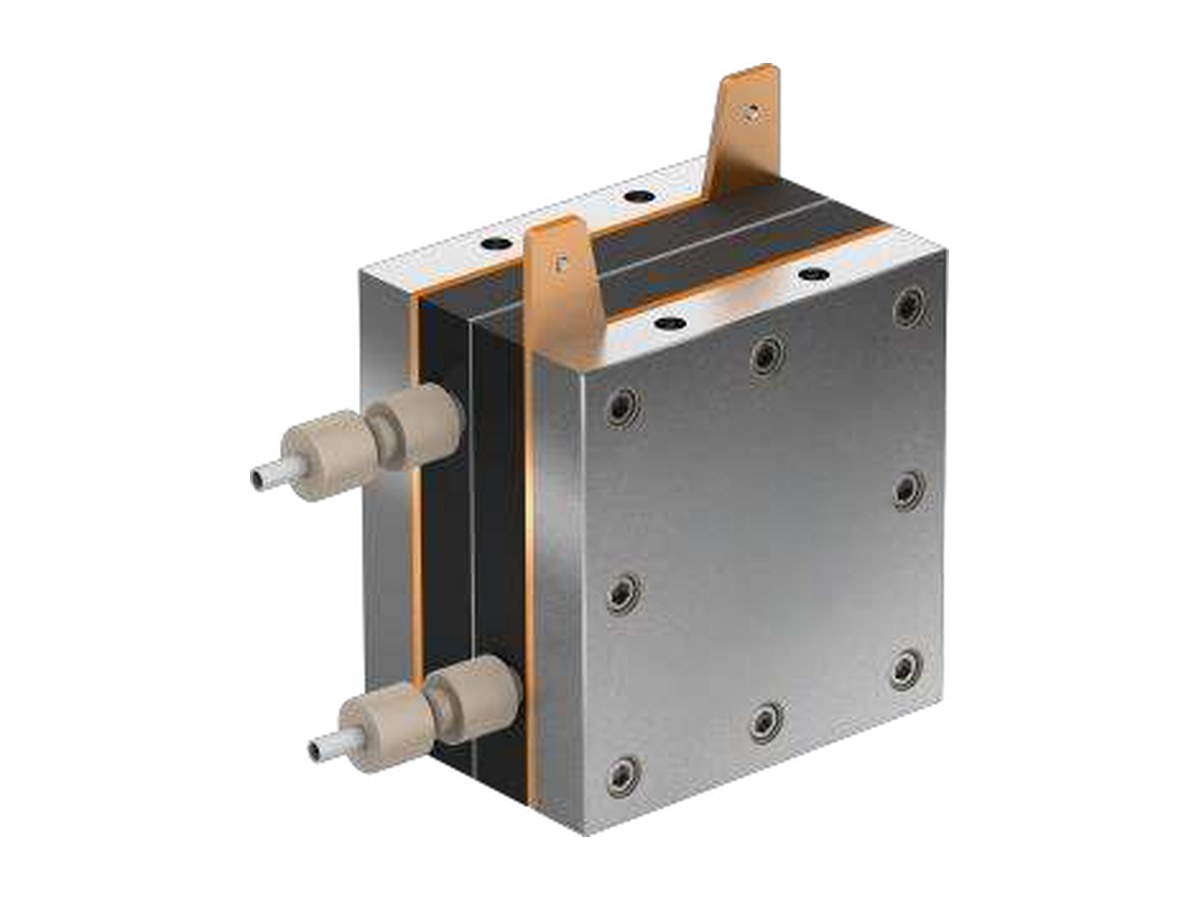

MEA-TI-TI — 금속 바이폴라 플레이트 막전극 전해셀Metal Bipolar Plate Membrane Electrode Electrolysis Cell

MEA-TI-TI로 구매하는 것 = 고순도 티타늄 바이폴라 플레이트 2장 + 이중 O링 + 체결부 + 피팅유로 규격마다 가격이 다릅니다 — 10×10·20×20 mm·5 cm² 4,025,000원 / 30×30 mm 4,550,000원 / 50×50 mm 5,775,000원 / 100×100 mm 7,525,000원.
막전극(MEA)·이온교환막·가스확산층(GDL)은 미포함이며 사용자가 준비하시거나 소모품 페이지에서 따로 주문하십니다. 알칼리 환경이면 고순도 니켈판으로 맞춤 제작할 수 있습니다(별도 견적).

카탈로그 26·35페이지 원문

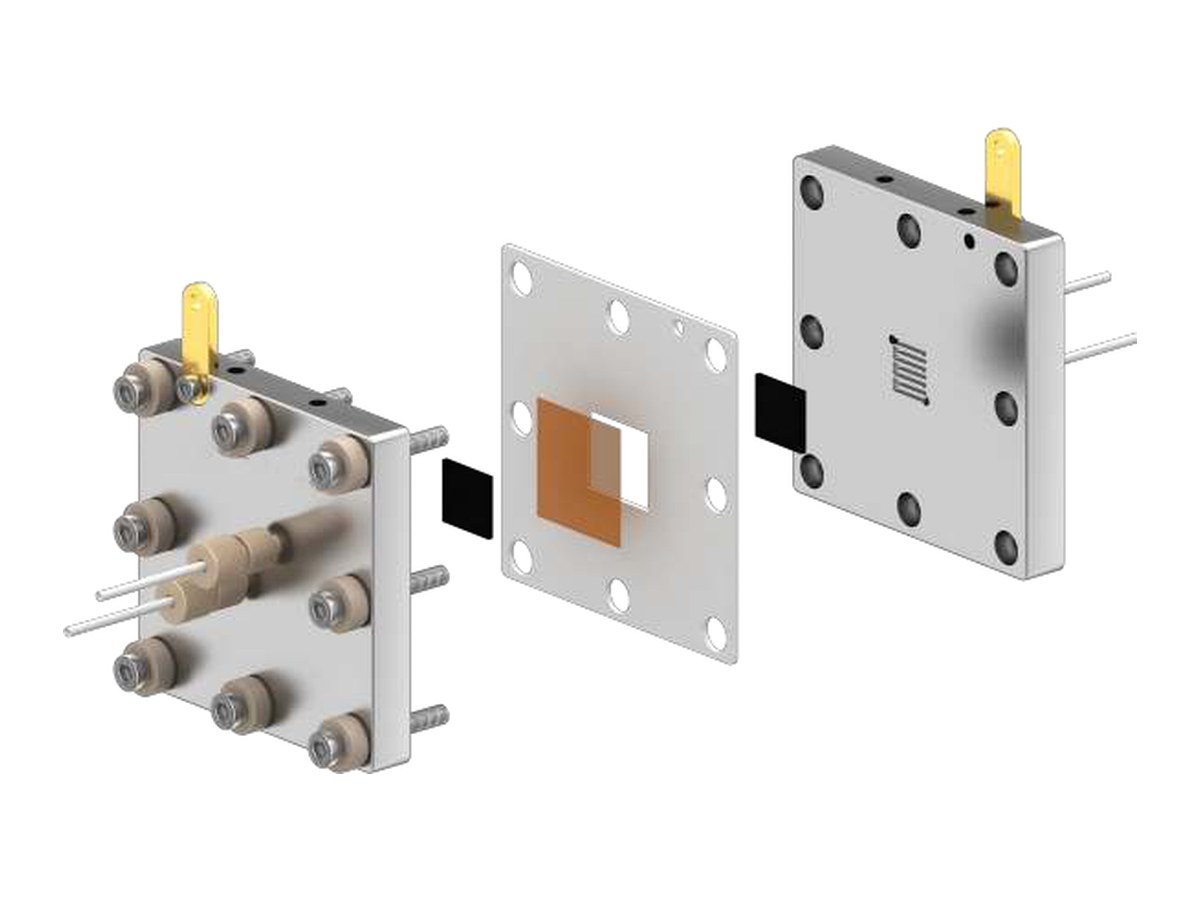

사진 속 부위

1고순도 티타늄 바이폴라 플레이트 — 양극·음극 2장본체 구성
2이중 O링 밀봉 홈 — 두 줄 밀봉본체 구성
3가열·측온 홀 — 온도 제어 시험용 사전 가공본체 구성
4유로 — 사행·평행·엽맥형 선택본체 구성주문 시 지정
5체결 볼트 · 유체 피팅본체 구성
6고순도 니켈판 교체별도 견적
7막전극(MEA) · 이온교환막 · GDL미포함 · 별매사용자 준비
8가열봉 · 열전대미포함 · 별매

특징·사용 안내

이중 O링이라 단일 O링 대비 누액·가스 누출 여유가 큽니다
플레이트에 가열·측온 홀이 미리 뚫려 있어 온도 제어 시험을 바로 걸 수 있습니다
유로 형상(사행·평행·엽맥형)에 따라 물질 전달과 압력 손실이 달라집니다 — 주문 시 지정하십시오
가열봉과 열전대는 포함되지 않습니다 — 홀만 가공돼 있습니다
온도 제어를 시스템으로 갖추려면 EC-MEA를 보세요

MEA-GP — 흑연 바이폴라 플레이트 막전극 전해셀Graphite Bipolar Plate Membrane Electrode Electrolysis Cell

MEA-GP로 구매하는 것 = 흑연 바이폴라 플레이트 2장 + 이중 O링 + 체결부 + 피팅10×10·20×20 mm·5 cm² 4,025,000원이며 30×30 mm·50×50 mm 는 가격문의입니다 (카탈로그 35페이지 종합표에 “Inquiry”로만 표기).
플레이트가 티타늄 대신 흑연인 사양입니다. 막전극·이온교환막·GDL 은 미포함입니다.

카탈로그 26·35페이지 원문

사진 속 부위

1흑연 바이폴라 플레이트 — 양극·음극 2장본체 구성
2이중 O링 밀봉 홈본체 구성
3체결 볼트 · 유체 피팅본체 구성
4막전극 · 이온교환막 · GDL미포함 · 별매사용자 준비

특징·사용 안내

흑연 플레이트는 티타늄보다 전기저항이 낮고 가공이 쉽습니다
대신 티타늄보다 기계적으로 약해 체결 토크에 주의해야 합니다
강한 산화 조건이나 고전위 양극에는 흑연이 부식될 수 있습니다
30×30 mm 이상은 가격문의 — 건별 견적 항목입니다

모델 · 유로 규격		정가(VAT 별도)
MEA-TI-TI-10×10 mm	20×20 mm · 5 cm²	4,025,000원
MEA-TI-TI-30×30 mm	—	4,550,000원
MEA-TI-TI-50×50 mm	—	5,775,000원
MEA-TI-TI-100×100 mm	—	7,525,000원
MEA-GP-10×10 mm	20×20 mm · 5 cm²	4,025,000원
MEA-GP-30×30 mm	50×50 mm	문의

정가 4,025,000원부터 (부가세 별도). 표기 정가는 가오스유니온 2026 in-situ·MEA·가스확산 카탈로그가를 EUR 1 = 1,750원 기준으로 환산한 값입니다.
해외 직수입 품목으로 상시 할인 대상이 아니며, 국제 운송비가 별도로 발생할 수 있습니다.

대면적 사양은 가격문의 — 카탈로그 35페이지 종합표에 30×30 mm 이상 일부 규격이 “Inquiry”로만 적혀 있습니다. 값이 없는 것이 아니라 제조사가 건별 견적하는 항목이라 가격문의로 안내합니다.

MEA-TI-TI · MEA-GP 막전극 전해셀 FAQ

구성막전극(MEA)도 같이 오나요?

아니요. 전해셀 본체(바이폴라 플레이트·체결부·피팅)가 구매 구성입니다. 촉매를 담지한 막전극 어셈블리, 이온교환막, 가스확산층(GDL)은 사용자가 준비하시거나 소모품 페이지에서 따로 주문하십니다.

선택티타늄과 흑연 중 무엇을 고르나요?

티타늄은 강도와 내식성이 좋아 대부분의 조건에서 무난하고, 흑연은 전기저항이 낮고 가공이 쉽습니다. 다만 흑연은 기계적으로 약해 체결 토크에 주의해야 하고 고전위 양극에서는 부식될 수 있습니다. 알칼리 수전해라면 니켈판 맞춤도 검토하십시오.

유로사행·평행·엽맥형은 무엇이 다른가요?

사행(serpentine)은 한 줄로 길게 돌려 반응물이 촉매층과 오래 접촉하고 압력 손실이 큽니다. 평행(parallel)은 여러 줄로 나눠 압력 손실이 작지만 분배가 불균일해질 수 있습니다. 엽맥형(vein)은 그 중간으로 잎맥처럼 갈라져 분배를 고르게 합니다. 대면적일수록 분배 균일도가 중요합니다.

온도가열봉과 열전대도 포함되나요?

아니요. 바이폴라 플레이트에 가열·측온 홀만 미리 가공돼 있습니다. 가열봉과 열전대, 그리고 온도 제어기는 별도로 준비하셔야 합니다. 시스템으로 갖추시려면 EC-MEA 통합 제어 시스템을 보십시오.

밀봉이중 O링이 왜 필요한가요?

MEA 전해셀은 양극과 음극에 서로 다른 유체가 흐르고 기체가 발생합니다. 한 줄 밀봉이 새면 바로 실험이 중단되는데, 두 줄이면 안쪽이 미세하게 새도 바깥에서 잡아 줍니다. 대면적일수록 체결 압력이 고르지 않아 이 여유가 중요합니다.

재질니켈판으로 바꿀 수 있나요?

가능합니다. 알칼리 용액에서 티타늄보다 내식성이 필요한 경우 고순도 니켈판으로 맞춤 제작합니다. 카탈로그에 "price to be quoted separately"로 되어 있어 별도 견적이 필요하니 문의해 주세요.

규격유로 규격은 어떻게 고르나요?

평가하려는 전류 밀도와 촉매 로딩량에 맞춰 정합니다. 스크리닝 단계면 10×10 mm나 5 cm²로 촉매를 아끼고, 스케일업 검증이면 50×50 mm 이상이 필요합니다. 대면적은 온도·유량 균일도가 더 중요해집니다.

가격왜 어떤 규격은 문의인가요?

카탈로그 35페이지 종합표에 일부 대면적 규격이 "Inquiry"로만 적혀 있습니다. 제조사가 건별로 견적하는 항목이라 추측하지 않고 문의로 안내합니다.

가격표기 가격 기준이 어떻게 되나요?

가오스유니온 2026 카탈로그가를 EUR 1 = 1,750원으로 환산한 정가이며 부가세 별도입니다. 해외 직수입 품목으로 상시 할인 대상이 아니고 국제 운송비가 별도 발생할 수 있습니다.
