1500℃ 튜브퍼니스 Ar·O₂ 분위기
+ 배압 제어 통합 셋업
— 포항공대 배터리 연구실 납품 사례
납품 요약
현장포항공대 · 배터리 연구실
설비삼흥에너지 1500℃ 튜브퍼니스 · Ar·O₂ 흐름 분위기
가스·압력Alicat BASIS 질량유량계(MFC) + 배압 제어기(BPR)
제어터치 패널 PC + 퍼니스 통합 제어 소프트웨어 (RS-485)
분야#배터리 #양극재소성 #가스분위기 #MFC #배압제어

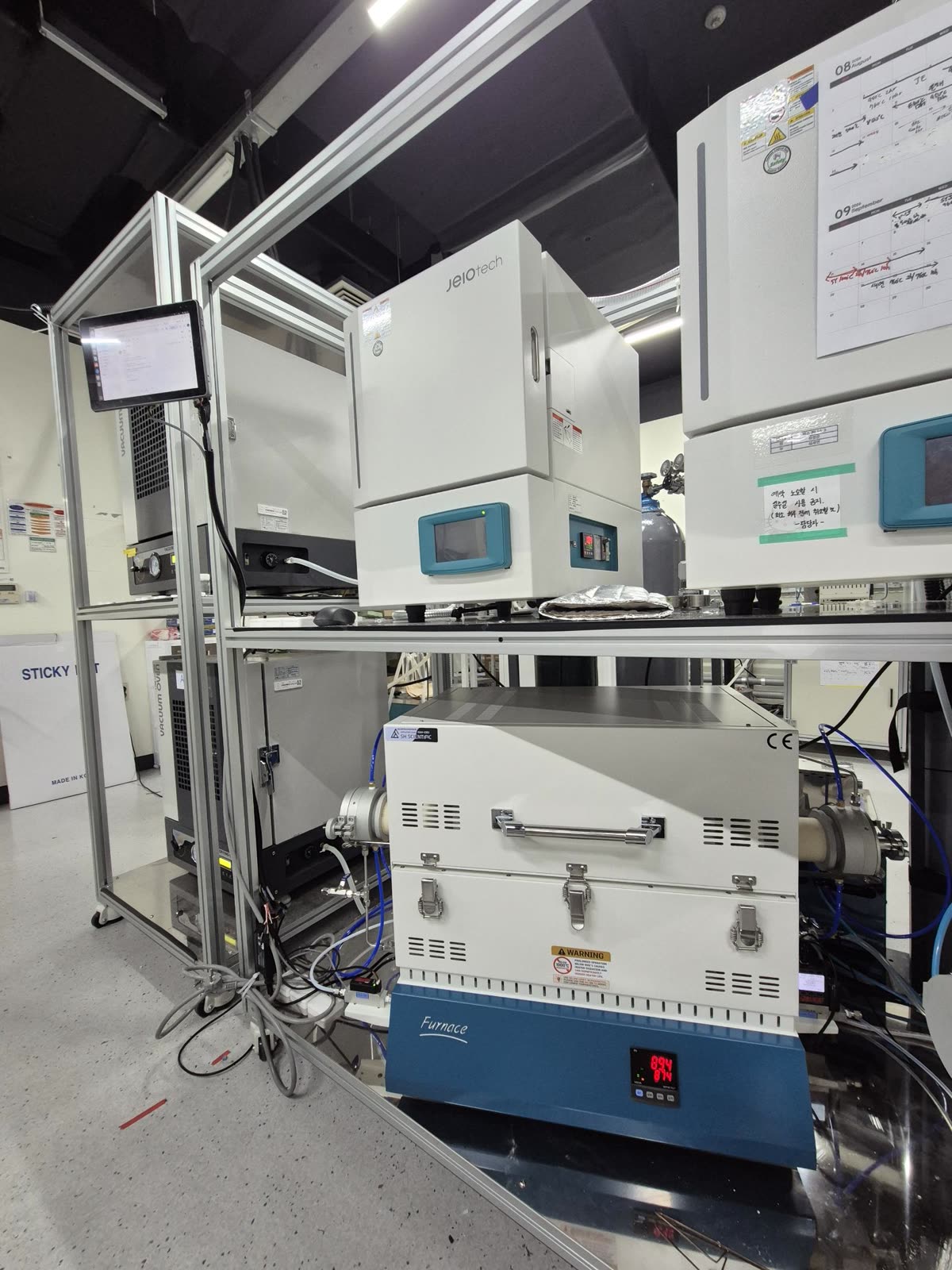

포항공대 배터리 연구실에 1500℃ 튜브퍼니스, Alicat BASIS MFC, 배압 제어기(BPR), 통합 제어 소프트웨어를 하나의 셋업으로 납품했습니다. Ar·O₂ 유량과 튜브 내압을 온도 프로그램에 맞춰 한 화면에서 제어하고 전 구간을 기록합니다.
어떤 구성인가?
| 퍼니스 | 삼흥에너지 1500℃ 튜브퍼니스 · 세라믹 튜브 · 양단 SUS 플랜지 |
|---|---|
| 가스 유량 | Alicat BASIS 질량유량계(MFC) · Ar·O₂ |
| 압력 | 배압 제어기(BPR) · 튜브 출구 측 |
| 제어 | 터치 패널 PC · 퍼니스 통합 제어 소프트웨어 · RS-485 통신 |

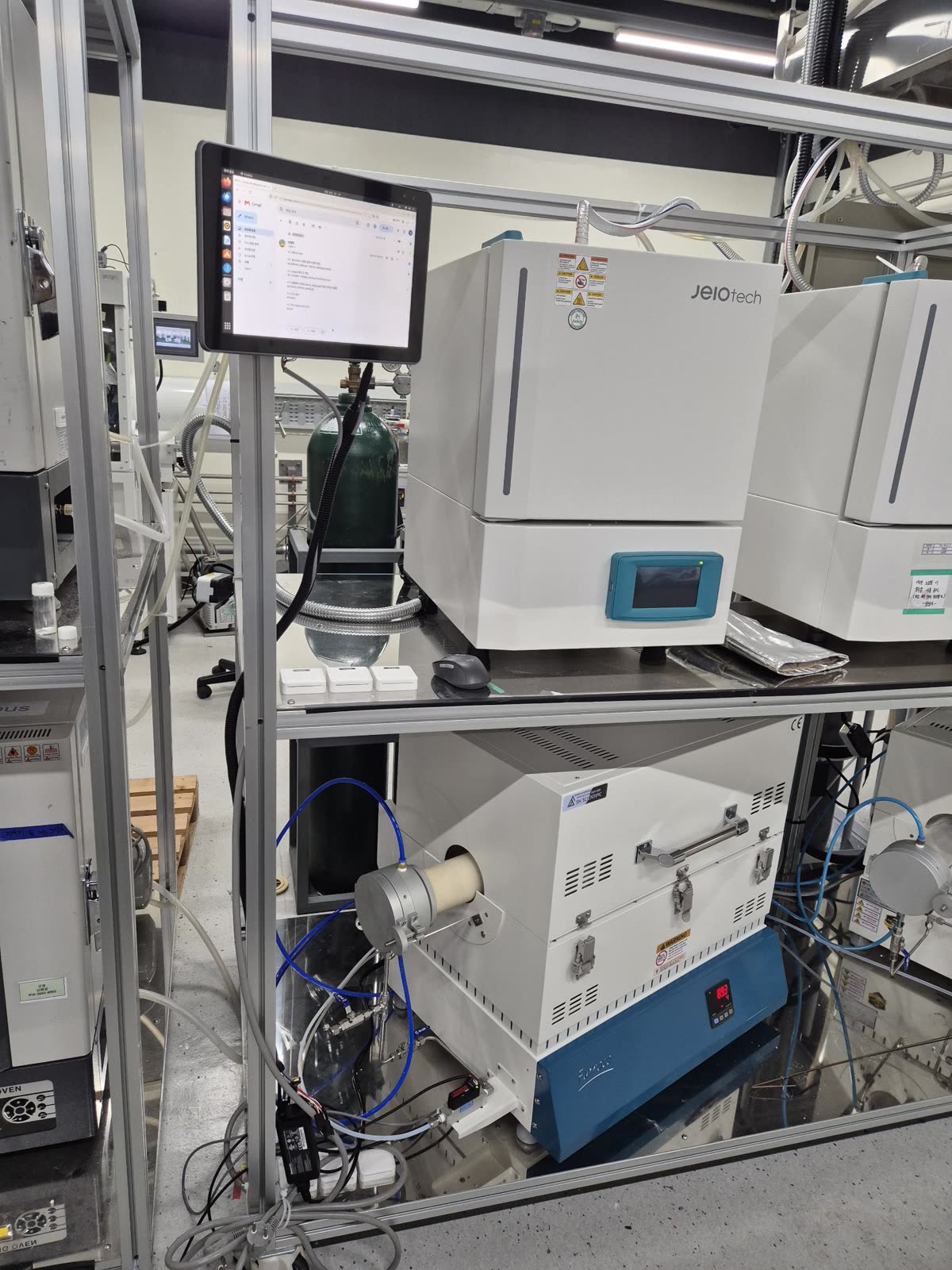

| 설치 | 알루미늄 프로파일 랙 일체형 |
왜 통합 셋업인가?
퍼니스 컨트롤러는 온도만, MFC 소프트웨어는 가스만 다룹니다. 승온 단계에 맞춰 가스를 바꾸려면 사람이 옆에서 지켜야 했습니다. 통합 제어 소프트웨어는 온도 프로그램과 가스 유량·튜브 내압을 하나의 레시피로 묶어 자동으로 운전하고, 전 구간을 CSV 로그로 남깁니다.
배압 제어기(BPR)는 왜 넣었나?
튜브 출구에 배압 제어기를 두면 유량을 바꿔도 튜브 안 압력이 일정하게 유지됩니다. 외부 공기 역류를 막고, 산소 분위기 소성의 재현성을 높입니다.
소프트웨어 화면

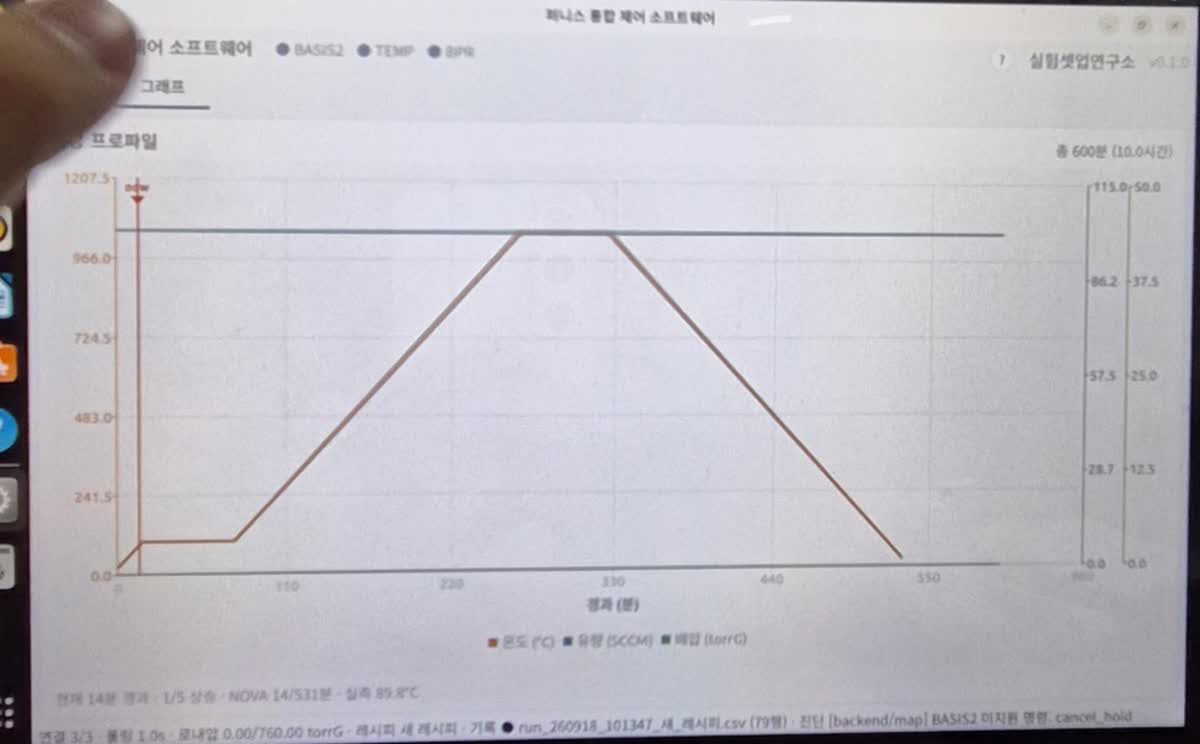

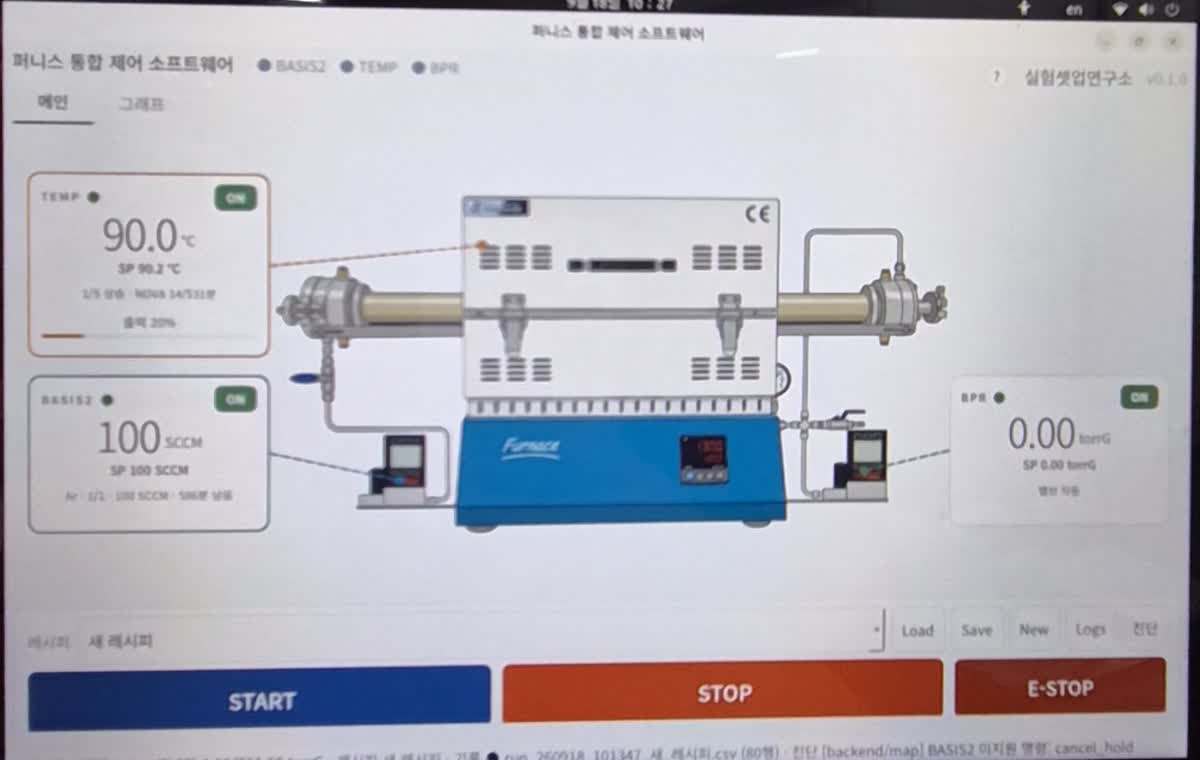

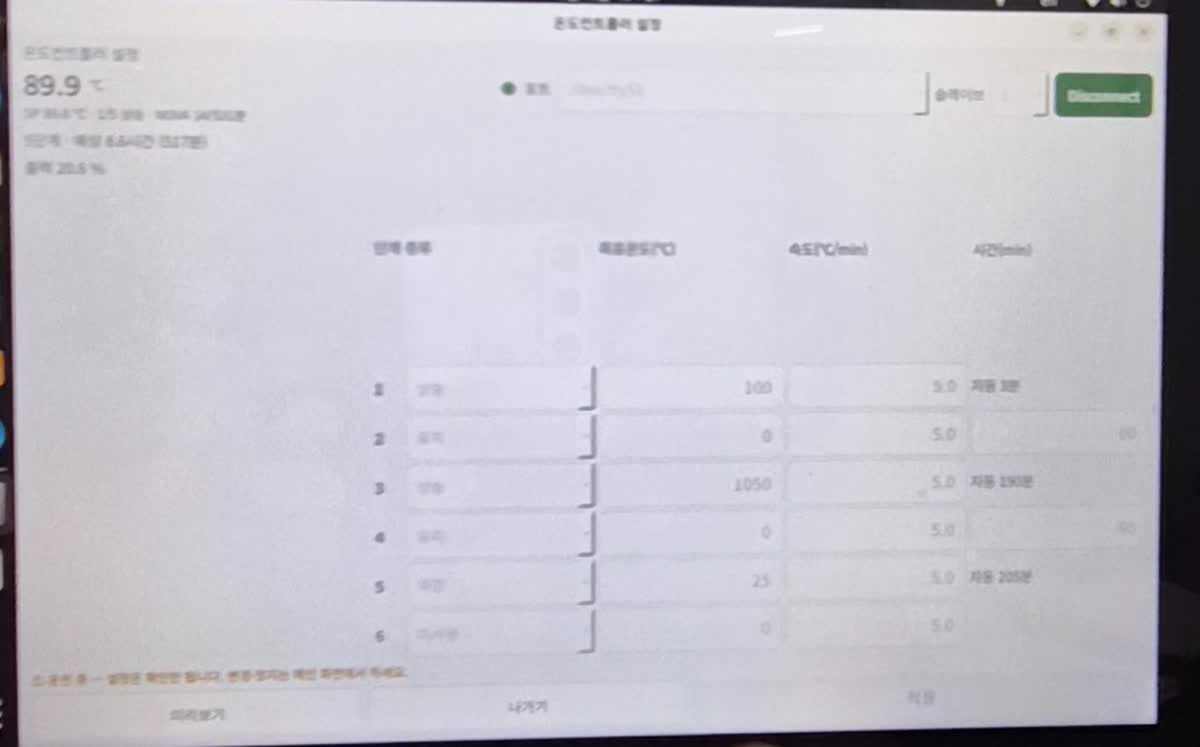

메인 — 퍼니스 그림 위에 온도·MFC 유량·BPR 압력을 실시간 표시하고 START·STOP·E-STOP으로 운전합니다. 그래프 — 승온·유지·냉각 프로파일과 실측값을 겹쳐 봅니다. 프로그램 — 구간별 목표 온도·승온 속도·유지 시간을 표로 입력합니다.
어떤 공정에 맞나?
양극재 산소 분위기 소성(O₂), 불활성 분위기 열처리(Ar), 분위기 전환이 필요한 배터리 소재 합성. 관련 셋업: 하이니켈 NCM 산소 분위기 소성.
쓰던 퍼니스에도 붙일 수 있습니다
통신이 되는 온도 컨트롤러는 그대로 연동하고, 통신이 안 되는 컨트롤러는 교체를 포함해 구성합니다. 퍼니스 모델과 가스 조건을 알려주시면 MFC·배압 제어·소프트웨어 구성을 제안드립니다.
퍼니스 가스 셋업 문의 →비고
본 페이지는 실험셋업연구소가 실제 납품·구성한 사례를 정리한 것입니다. 현장 정보는 고객 동의 범위 내에서 기술했습니다.솔루션 패키지
