하이니켈 NCM 양극재 산소 분위기 소성 셋업
— 양이온 혼합·잔류 리튬을 줄이는 O₂ 유량·온도 프로그램
NCM811 이상 하이니켈 양극재는 순산소(O₂) 흐름에서 소성한다. 공기 중에서는 Ni²⁺가 리튬 자리로 섞여(양이온 혼합) 용량이 떨어진다. 반응관은 알루미나를 쓰고, 산소는 MFC로 구간별 유량을 잡는다.
튜브퍼니스만 따로 사면 남는 일
- 가스 전환은 사람 몫: 기본 온도 컨트롤러는 통신이 안 돼서 온도에 맞춰 가스를 바꿀 수 없다. 500℃에서 O₂로 바꾸는 것도, 냉각이 끝날 때까지 O₂를 유지하는 것도 손으로 해야 한다.
- 하루 가까이 지켜봐야 함: 본 소성 10시간 이상에 냉각까지 더하면 한 배치가 거의 하루. 밤사이 실린더가 비거나 밸브를 일찍 잠그면 그 배치는 잔류 리튬이 늘어난다.
- MFC를 따로 붙여도 반쪽: MFC 프로그램은 가스만, 퍼니스는 온도만 안다. 기록도 두 파일로 따로 남아 배치끼리 맞춰 보기 어렵다.
- 문제가 생기면 창구가 셋: 퍼니스·MFC·배관을 각각 다른 곳에서 사면, 산소가 새거나 온도와 유량이 안 맞을 때 어디에 물어야 할지 애매하다.
O₂ · Ar 가스
MFC 2채널 · sccm 설정
1200℃ 튜브퍼니스
알루미나 튜브 · 도가니
통신형 온도 컨트롤러
배압 조절 · 배기 트랩
온도 × 가스 연동 · CSV 로그
O₂ 소성 가스 연동 튜브퍼니스
실험셋업연구소에서 구성하면

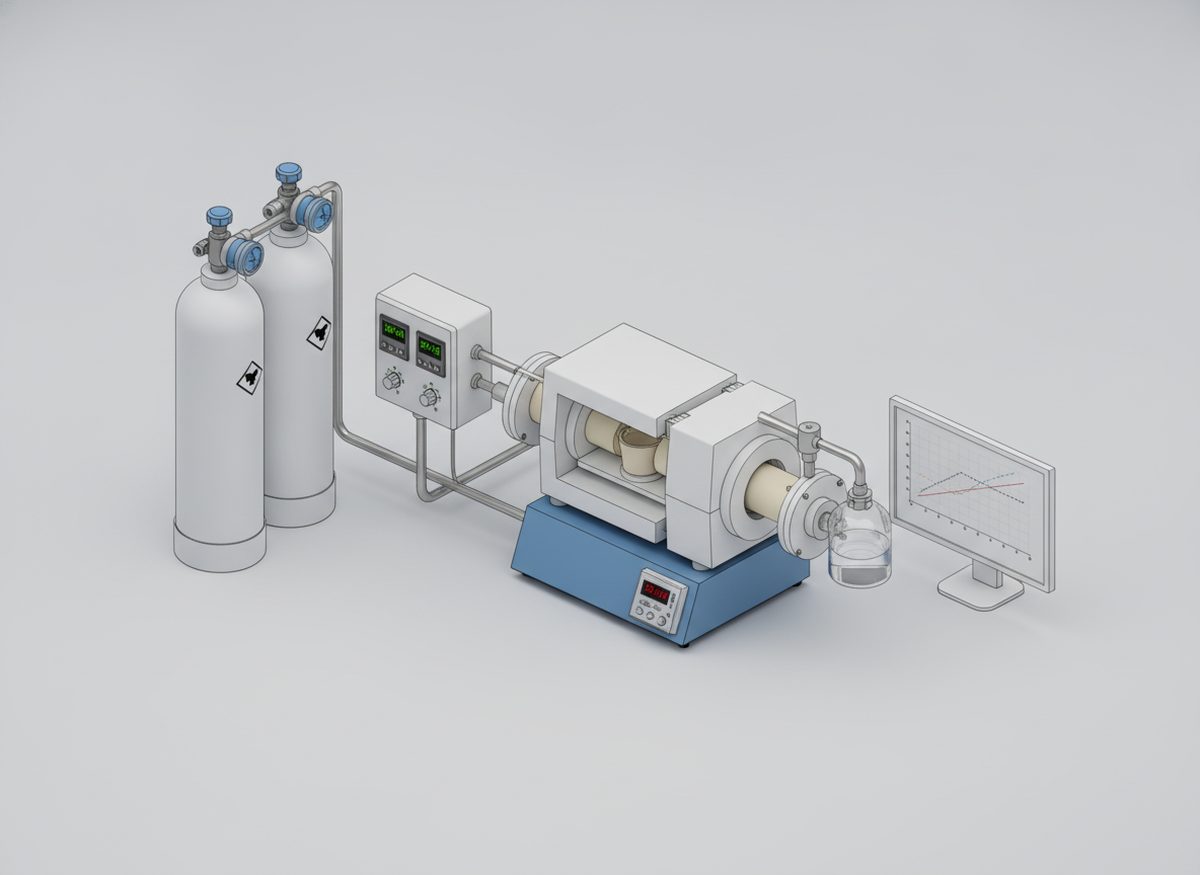

온도 컨트롤러를 통신형으로 바꾸고, O₂·Ar MFC·배압 조절기와 한 프로그램으로 묶어 납품·설치. 위 네 가지가 이렇게 바뀐다.
- 가스 전환: 온도 스케줄에 넣어 두면 Ar 퍼지 → O₂ 전환 → 냉각 중 O₂ 유지까지 자동
- 무인 운전: 프로그램을 걸어 두면 밤새 지킬 필요 없음. 배압 조절기가 관 안 양압을 유지해 냉각 중 외기 유입도 막음
- 기록: 온도·O₂·Ar 유량이 한 CSV에 시간순으로 남음
- A/S 창구 하나: 퍼니스·MFC·제어 프로그램을 실험셋업연구소가 설치하고 A/S
시간 온도(℃) O₂(sccm) Ar(sccm) 구간 00:00 25 0 200 Ar 퍼지 00:20 25 200 0 O₂ 전환 02:00 500 200 0 1단 유지 06:40 750 200 0 2단 본 소성 19:30 80 200 0 냉각 (O₂ 유지)
기록 파일 예시 (값은 설명용)
핵심 포인트
- 분위기: NCM811 이상은 순산소 흐름. 공기로는 양이온 혼합이 늘어 용량·율특성 저하
- 반응관: 알루미나 튜브·도가니. 석영관은 리튬과 반응해 뿌옇게 변하거나 깨짐
- 온도: 약 500℃ 예비 소성 → 700~800℃ 본 소성. 니켈이 높을수록 낮은 쪽
- 냉각: 상온 가까이 식을 때까지 O₂ 유지. 중간에 끊으면 잔류 리튬 증가
- 재현성: 유량을 MFC 숫자로 고정하고 온도와 같이 기록. 배치 편차 대부분이 여기서 생김
왜 산소가 필요한가
- 니켈이 많을수록 고온에서 Ni³⁺ 유지가 어려워 Ni²⁺가 늘어남
- Ni²⁺(약 0.69 Å)는 Li⁺(약 0.76 Å)와 크기가 비슷해 리튬 층으로 섞여 들어감 (양이온 혼합, Li/Ni mixing)
- 섞인 Ni²⁺가 리튬 통로를 막아 용량·율특성이 떨어짐
- 산소 분압을 높이면 Ni³⁺가 안정해져 혼합이 줄어듦. NCM111·523은 공기로도 되지만 811 이상은 O₂ 소성이 일반적
소성 · 가스 프로그램 예시
| 구간 | 온도 | 가스 |
|---|---|---|
| 시작 | 상온 | Ar 퍼지 (선택) |
| 1단 예비 소성 | 약 450~500℃ | O₂ 전환 |
| 2단 본 소성 | 약 700~800℃ | O₂ 유지 |
| 냉각 | 상온 근처까지 | O₂ 유지 |
| 종료 | 상온 | 가스 차단, 기록 저장 |
문헌에서 흔히 쓰는 출발점. 원료는 수산화물 전구체 + LiOH·H₂O(리튬 소량 과량)가 일반적이고, 실제 온도·시간·유량은 조성과 배치량에 맞춰 정한다.
셋업 구성
- 1200℃ 튜브퍼니스 (삼흥에너지): 알루미나 튜브 사양
- O₂ 질량유량계 (Alicat) + Ar 질량유량계(퍼지용, 선택)
- 배압 조절기(BPR)
- 통신형 온도 컨트롤러 + 제어 PC (온도·가스 연동 프로그램, CSV 기록)
- 배기·역류 트랩
자주 겪는 문제
- 석영관이 뿌옇게 변하거나 깨짐: 리튬과 석영의 반응. 알루미나 튜브로 교체하고, 도가니에서 리튬염이 넘치지 않게 담는다
- 배치마다 용량이 다름: 도가니 위치가 균열구간 밖, 시료층이 두꺼움, 유량 손조절이 흔한 원인. 점검표는 소성 배치 편차 7가지 이유 참고
- 잔류 리튬(LiOH·Li₂CO₃)이 많음: 리튬 과량이 크거나 냉각 중 O₂를 끊은 경우. 꺼낸 시료는 건조한 곳에 보관
자주 묻는 질문
Q. 하이니켈 NCM은 왜 산소 분위기에서 소성하나요?
니켈 함량이 높을수록 Ni³⁺를 유지하기 어려워 Ni²⁺가 늘고, Ni²⁺는 Li⁺와 이온 크기가 비슷해 리튬 층으로 섞여 들어갑니다(양이온 혼합). 산소 분압을 높이면 Ni³⁺가 안정해져 혼합이 줄어들기 때문에 NCM811 이상은 순산소 흐름에서 소성하는 것이 일반적입니다.
Q. 하이니켈 양극재 소성에 석영관을 써도 되나요?
권하지 않습니다. 고온에서 리튬염·리튬 증기가 석영(SiO₂)과 반응해 관이 뿌옇게 변하거나 금이 가고, 시료에도 규소가 섞일 수 있습니다. 리튬과 반응이 적은 알루미나 튜브와 알루미나(또는 MgO) 도가니를 씁니다.
Q. 산소 유량은 얼마로 잡나요?
튜브 지름·시료량·보트 수에 따라 다릅니다. 수십~수백 sccm 범위에서 시작해 잔류 리튬과 XRD(양이온 혼합 지표)를 보며 조정합니다. MFC로 유량을 숫자로 고정하고 기록해야 배치 간 비교가 됩니다.
Q. 냉각할 때도 산소를 흘려야 하나요?
네. 냉각 중 산소를 끊거나 공기가 들어오면 표면 산소 결핍과 수분·CO₂ 흡착으로 잔류 리튬(LiOH·Li₂CO₃)이 늘 수 있습니다. 상온 가까이 식을 때까지 O₂ 흐름을 유지하고, 꺼낸 시료는 건조한 곳에 보관합니다.
견적 문의
양극재 조성(NCM811·Ni90 등), 1회 처리량, 소성 온도를 알려주시면 구성과 견적을 보내드립니다.
참고
H.-J. Noh, S. Youn, C. S. Yoon, Y.-K. Sun, Comparison of the structural and electrochemical properties of layered Li[NixCoyMnz]O2 (x = 1/3, 0.5, 0.6, 0.7, 0.8 and 0.85) cathode material for lithium-ion batteries, Journal of Power Sources 233 (2013) — 니켈 함량에 따른 양이온 혼합·특성 변화.A. Manthiram, A reflection on lithium-ion battery cathode chemistry, Nature Communications 11 (2020) — 층상 산화물 양극재 개요.
소성 조건 표는 문헌에서 흔히 쓰는 범위를 정리한 출발점이며, 특정 조성의 확정 조건이 아닙니다.
