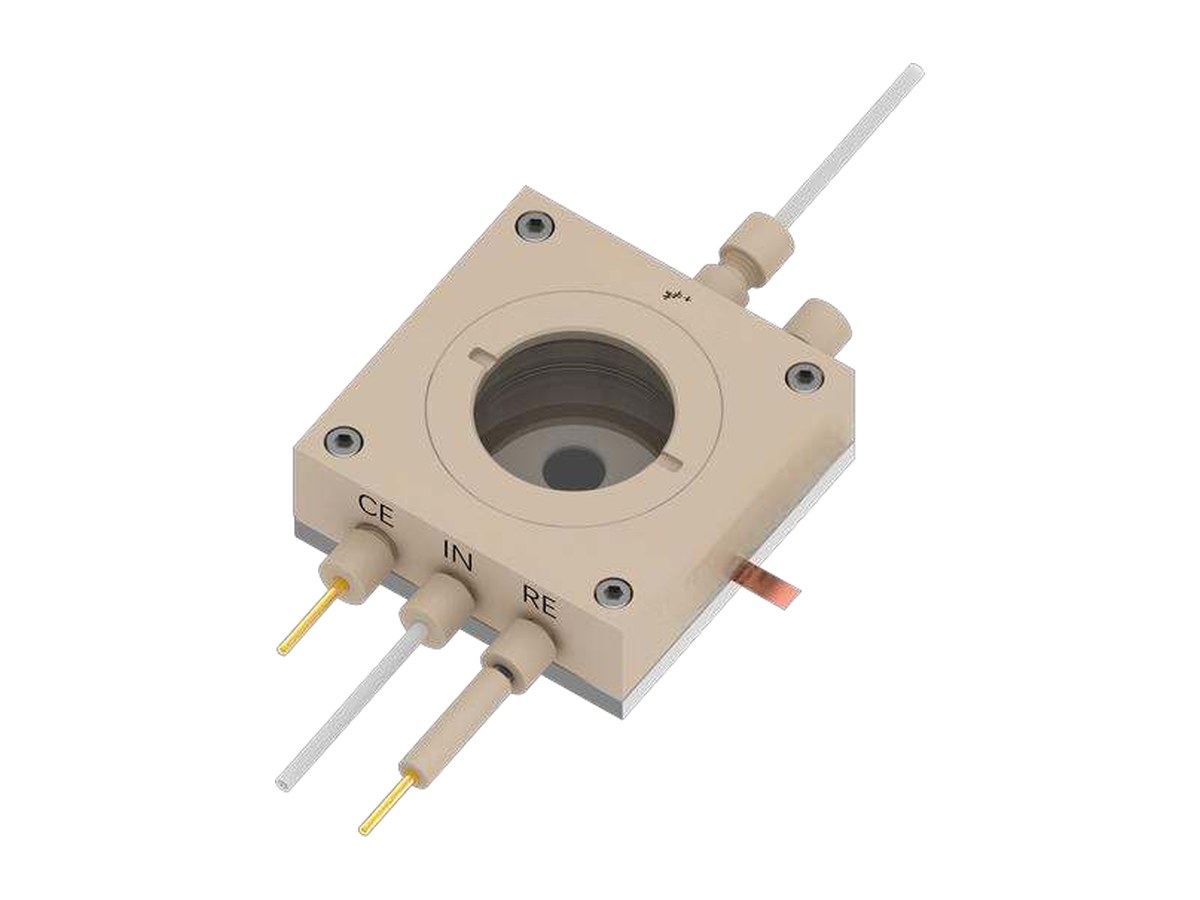

가오스유니온 in-situ 라만 분광전기화학 셀 — C031 계열 7종

사양 요약

셀 바디	PEEK (C031-4 · C031-XRD 는 PEEK + 고순도 티타늄) — 빠른 조립·분해
작업전극 배치	작업전극(WE)이 관찰창 바로 아래 — 광학기기가 창 너머로 전극 표면을 직접 관찰
광창	석영 · 지름 37 mm (C031-4 는 25 mm)
전극–창 거리	6 mm 미만 (C031-4 는 3 mm 미만)
작업전극 면적	기본 1 cm² · 맞춤 제작 가능
유동	플로우 시스템 대응 — 전해액을 주입해 챔버를 채우는 정지형 사용도 가능
격막	C031-2 이상 — 이온교환막은 사용자 준비 · 나사 체결로 교체

in-situ 분광전기화학 셀 — 측정 모드별: 적외·ATR · XRD · X선흡수 XAFS · 자외 UV · 합주파수 SFG · 질량분석·다기능

모델 · 용량 · 정가 (7종)

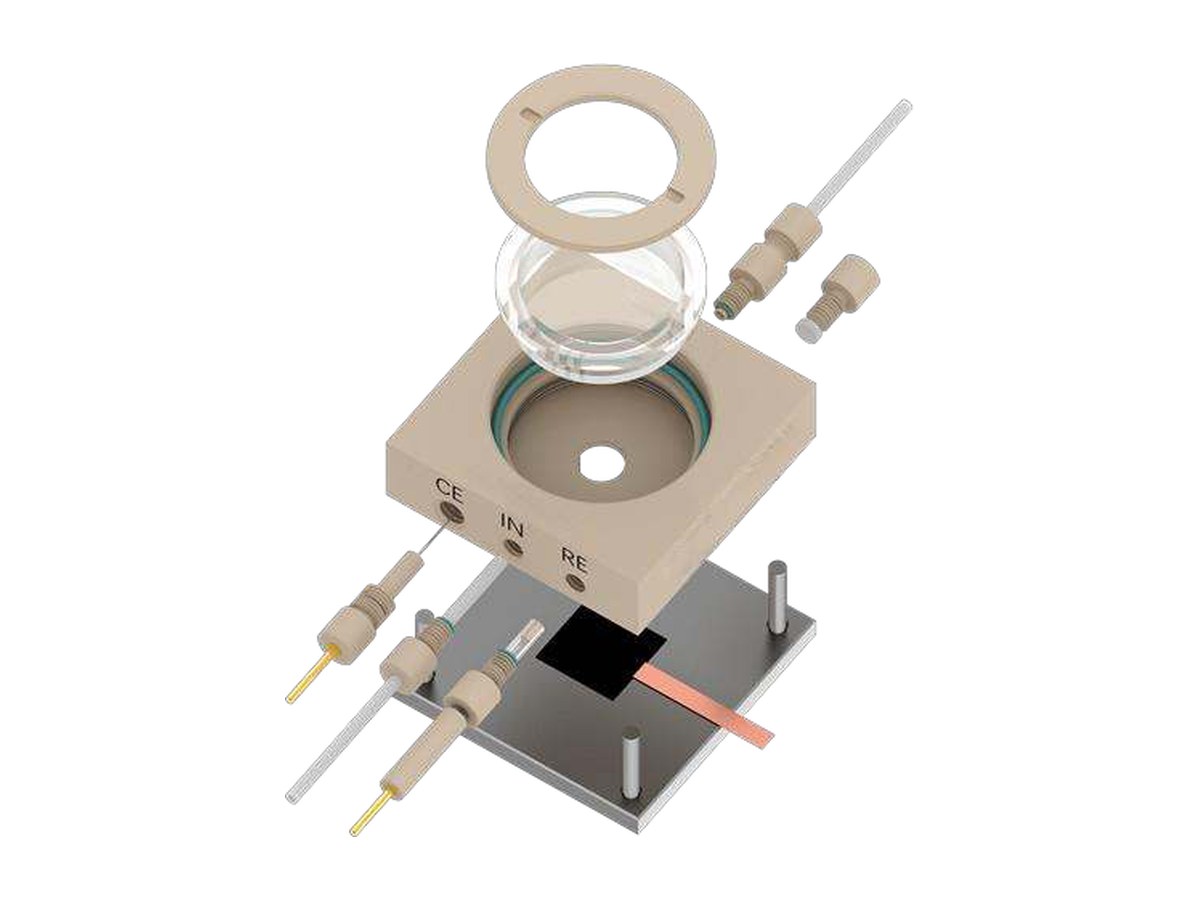

C031-1 — in-situ 라만 셀 (기본형)In-situ Raman Spectroelectrochemical Cell (Basic Model)

C031-1로 구매하는 것 = PEEK 셀 바디 + 석영 관찰창 + 유로 피팅 (2,800,000원)단실 구성의 기본형입니다. 광창 지름 37 mm, 작업전극과 창 사이 6 mm 미만, 기본 작업전극 면적 1 cm²(맞춤 가능).
작업전극 재료는 사용자가 준비합니다. 격막이 필요하면 C031-2부터입니다.

카탈로그 4페이지 원문

사진 속 부위

1PEEK 셀 바디 — 빠른 조립·분해본체 구성
2석영 관찰창 Φ37 mm — 라만 대물렌즈가 들여다보는 창본체 구성
3작업전극 자리 — 창 바로 아래 · 기본 1 cm²본체 구성
4전해액 유입·배출 포트 — 플로우 대응본체 구성
5작업전극 재료미포함 · 별매사용자 준비
6기준·상대전극미포함 · 별매

특징·사용 안내

전극을 창 6 mm 아래에 두어 라만 대물렌즈의 작동거리 안에 들어옵니다
PEEK 바디라 분해·세척이 빠릅니다 — 촉매를 자주 바꾸는 실험에 유리
플로우로 전해액을 계속 흘리면 생성물 축적으로 인한 신호 변화를 막습니다
단실이라 상대전극 생성물이 작업전극으로 넘어옵니다 — 분리가 필요하면 C031-2

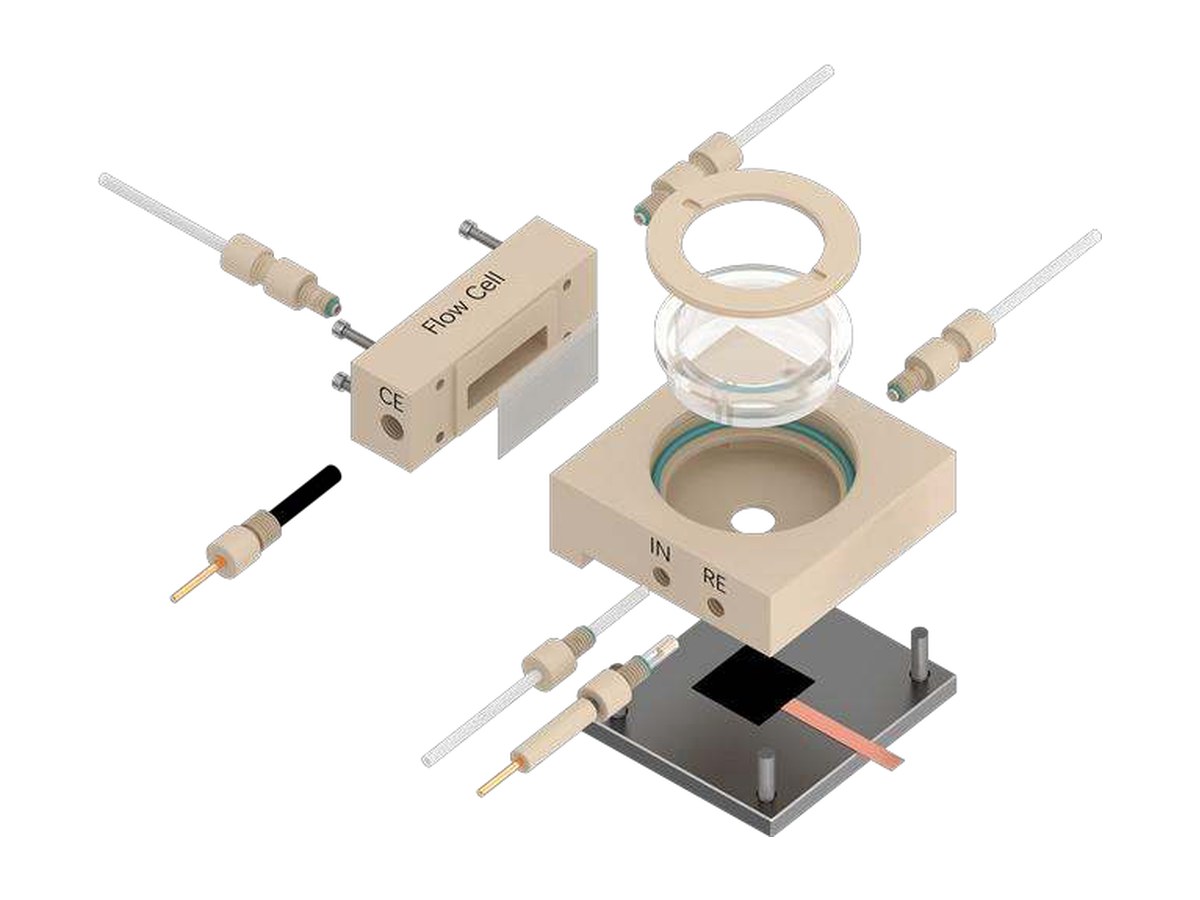

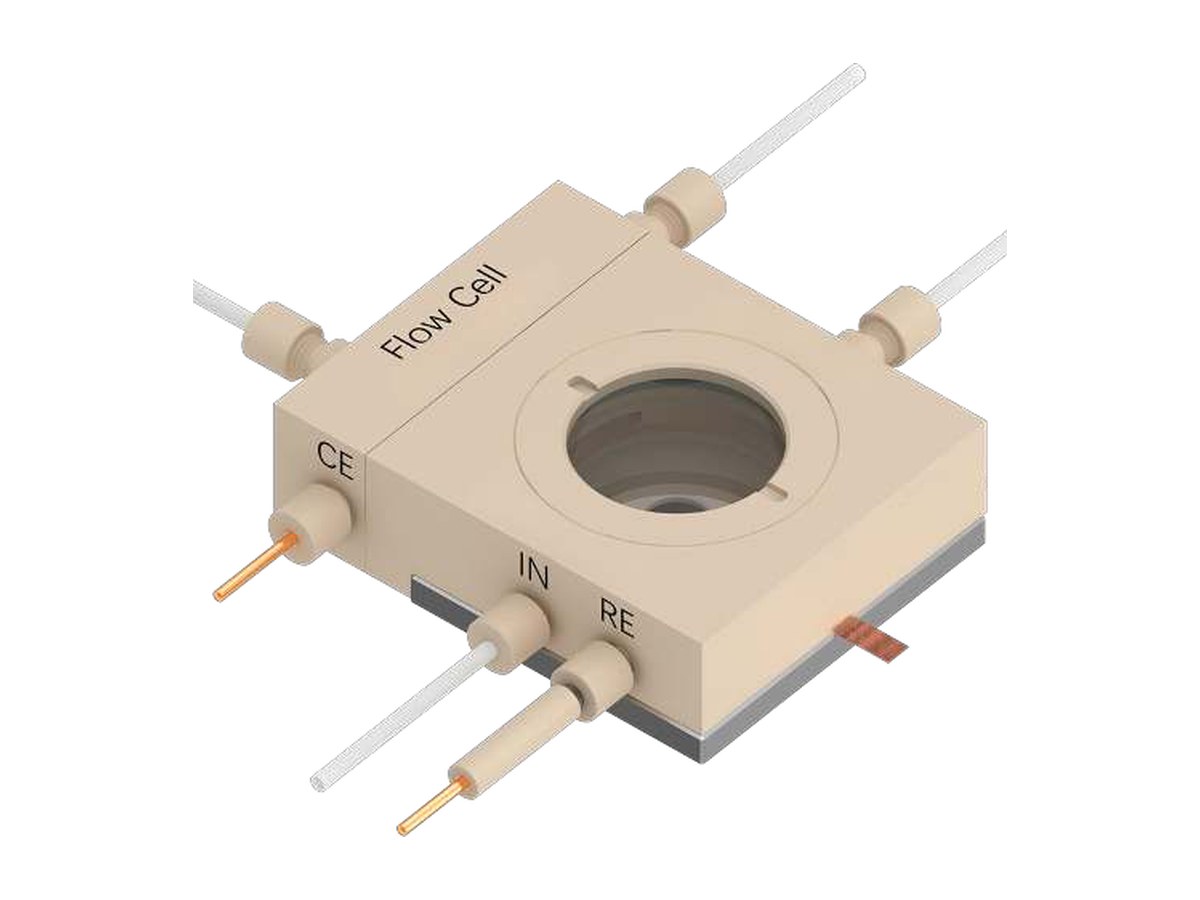

C031-2 — in-situ 라만 셀 (2H 막 교체형)In-situ Raman Spectroelectrochemical Cell (2H Removable Membrane Type)

C031-2로 구매하는 것 = PEEK 2실 셀 바디 + 석영 관찰창 + 체결 나사 (4,025,000원)두 실을 나사로 밀봉·체결해 격막을 갈아 끼웁니다. 양·음극실을 이온교환막(사용자 준비)으로 분리해 상대전극 생성물이 작업전극을 방해하는 것을 막습니다.
기준전극은 작업전극과 같은 실에 배치해 IR 강하를 줄입니다. 전극·막은 별매입니다.

카탈로그 5페이지 원문

사진 속 부위

1양극실 · 음극실 — PEEK · 나사 체결본체 구성
2석영 관찰창 Φ37 mm본체 구성
3체결 나사 — 격막 교체용본체 구성
4이온교환막 — 두 실 사이 격막미포함 · 별매사용자 준비
5전극 3종미포함 · 별매

특징·사용 안내

양·음극을 나눠 상대전극에서 생긴 것이 작업전극 신호를 오염시키지 않습니다
기준전극을 작업전극과 같은 실에 둬 IR 강하를 줄입니다
나사 체결이라 여러 막을 바꿔가며 시험하기 좋습니다
가스확산 전극(GDE)을 쓰려면 C031-3 이상

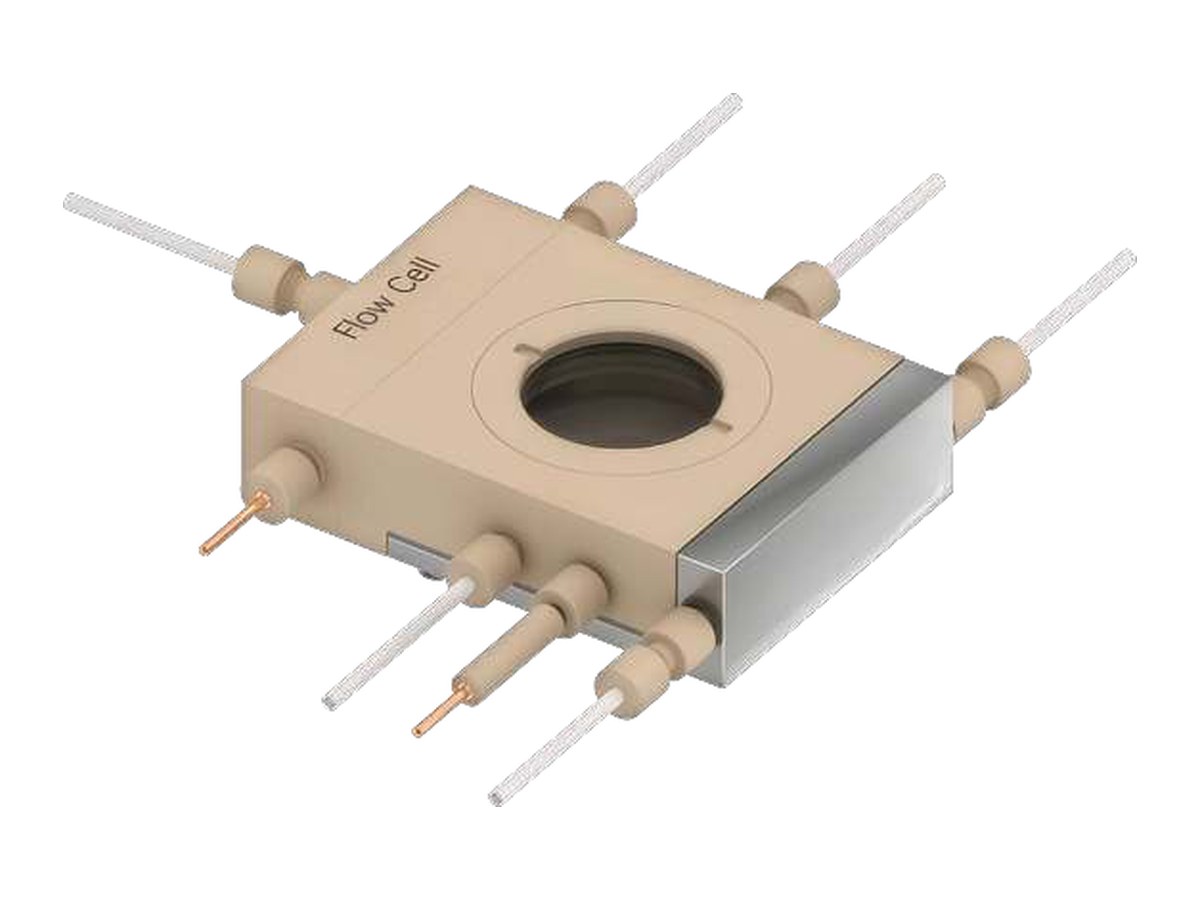

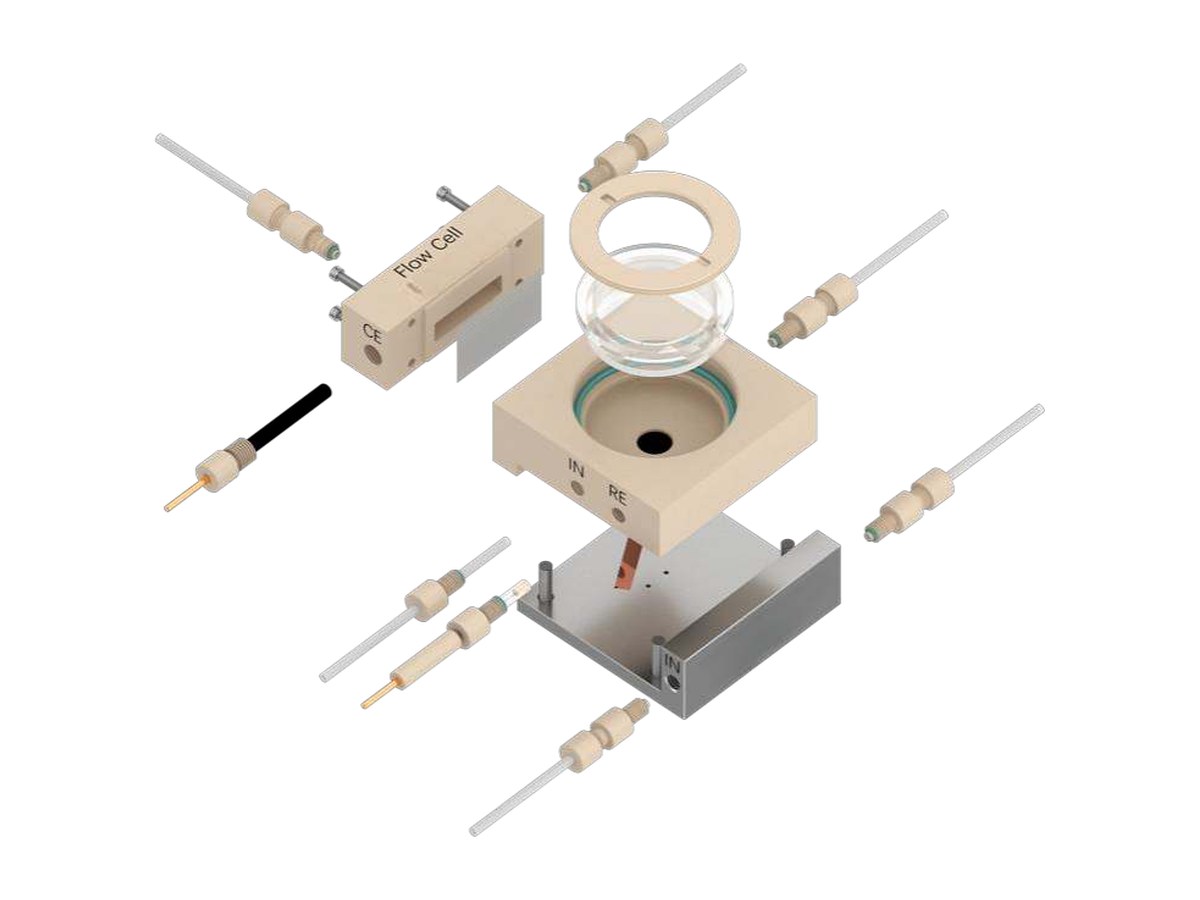

C031-3 — in-situ 라만 셀 (3H 가스확산형)In-situ Raman Spectroelectrochemical Cell (3H Gas Diffusion Type)

C031-3으로 구매하는 것 = PEEK 셀 바디 + 석영 관찰창 + 음극실 하부 가스 채널 + 체결 나사 (5,250,000원)음극실 바닥층에 가스 채널을 두어 가스확산 능력을 갖췄습니다. CO₂ 환원처럼 기체 반응물을 촉매층에 직접 공급해야 하는 실험용입니다.
이온교환막과 가스확산 전극(GDE)은 사용자 준비입니다.

카탈로그 6페이지 원문

사진 속 부위

1양극실 · 음극실 — PEEK본체 구성
2음극실 하부 가스 채널 — 가스확산 구조본체 구성
3석영 관찰창 Φ37 mm본체 구성
4체결 나사 — 격막 교체용본체 구성
5이온교환막 · 가스확산 전극(GDE)미포함 · 별매사용자 준비
6기준·상대전극미포함 · 별매

특징·사용 안내

가스 채널로 CO₂ 같은 기체 반응물을 촉매층에 직접 공급합니다
기체 분배를 더 고르게 하려면 사행 유로형 C031-3S
작업전극은 보통 가스확산 전극(GDE)을 씁니다 — 사용자 준비

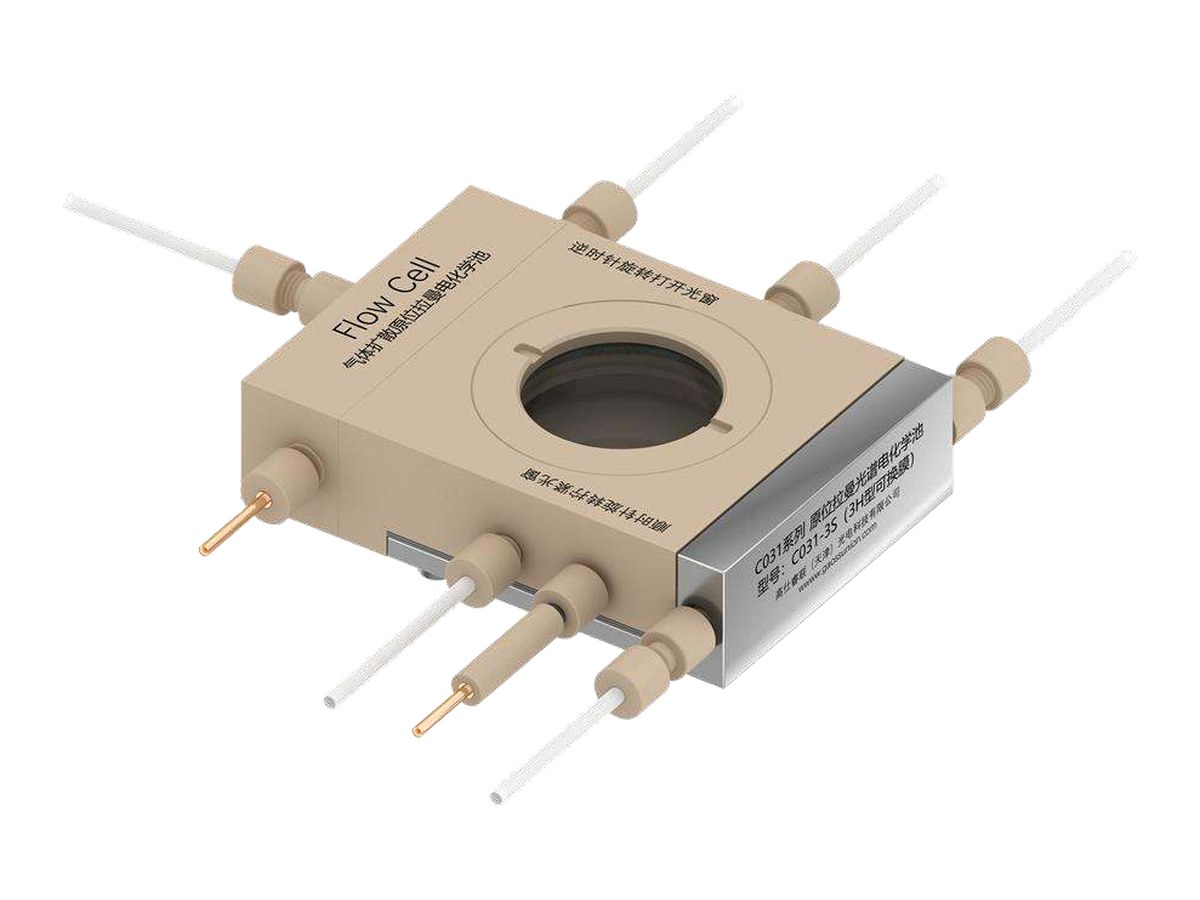

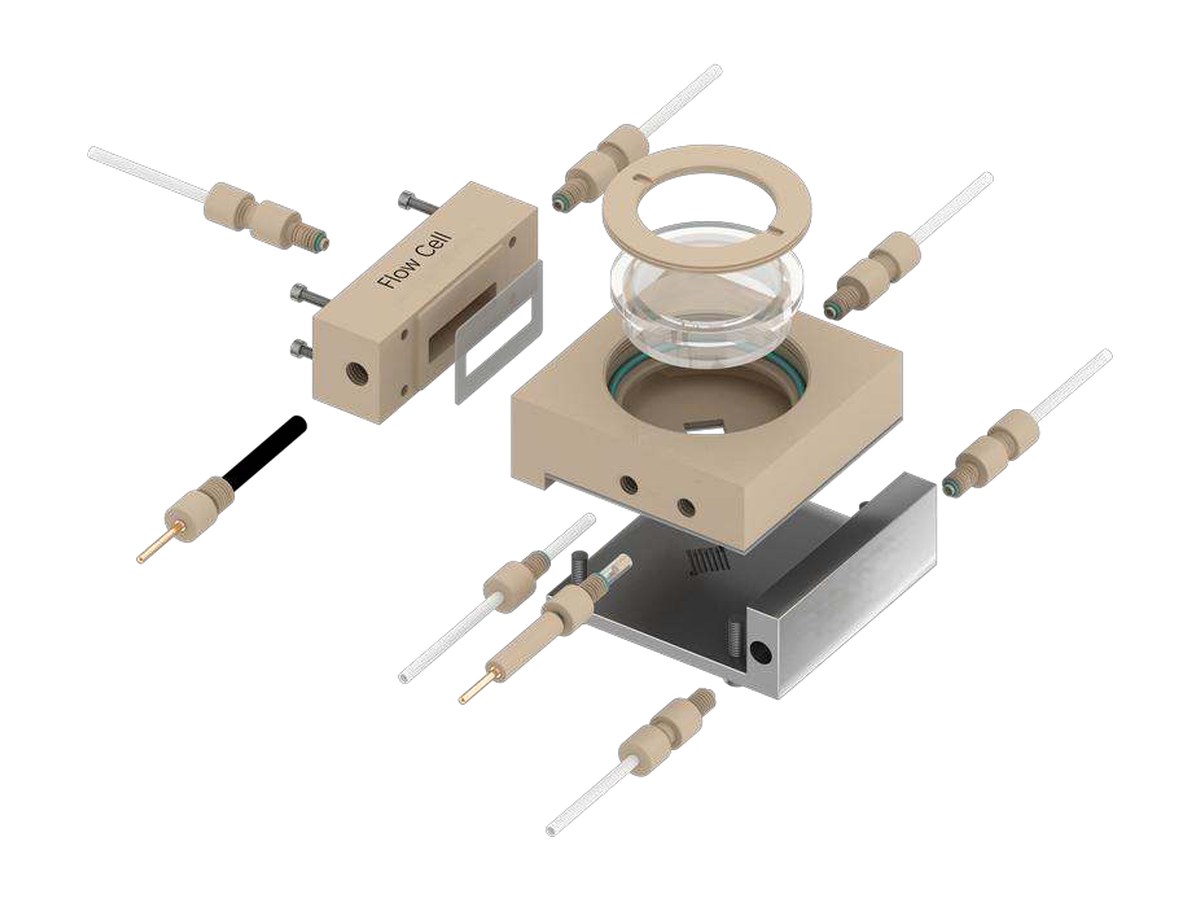

C031-3S — in-situ 라만 셀 (가스확산 사행 유로형)In-situ Raman Spectroelectrochemical Cell (Gas Diffusion Serpentine Flow Channel Type)

C031-3S로 구매하는 것 = PEEK 셀 바디 + 석영 관찰창 + 사행 유로 가스실 + AgCl 기준전극 + 수입 흑연봉 상대전극 (5,250,000원)C031-3의 업그레이드로 가스실이 사행(serpentine) 유로입니다. 기체와 촉매의 접촉 시간이 길어져 반응 참여 효율이 올라갑니다.
AgCl 기준전극과 수입 흑연봉 상대전극이 표준 구성에 포함됩니다(Ag 기준전극·백금 상대전극으로 교체 가능). 작업전극은 GDE 권장이며 금속박·유리탄소판·ITO·FTO도 가능하고 재료는 별매입니다.

카탈로그 7페이지 원문

사진 속 부위

1사행(serpentine) 유로 가스실 — 기체·촉매 접촉 시간 연장본체 구성
2석영 관찰창 Φ37 mm · 전극–창 6 mm 미만본체 구성
3AgCl 기준전극 · 수입 흑연봉 상대전극본체 구성표준 구성 포함
4체결 나사 — 격막 교체용본체 구성
5이온교환막미포함 · 별매사용자 준비
6작업전극 재료 — GDE 권장미포함 · 별매별매

특징·사용 안내

사행 유로가 기체를 지그재그로 길게 돌려 촉매와 오래 접촉시킵니다
기준·상대전극이 포함돼 작업전극만 준비하면 측정을 시작할 수 있습니다
작업전극은 GDE 외에 금속박·유리탄소판·ITO·FTO도 쓸 수 있습니다
기준전극을 Ag로, 상대전극을 백금으로 바꿔 주문할 수 있습니다

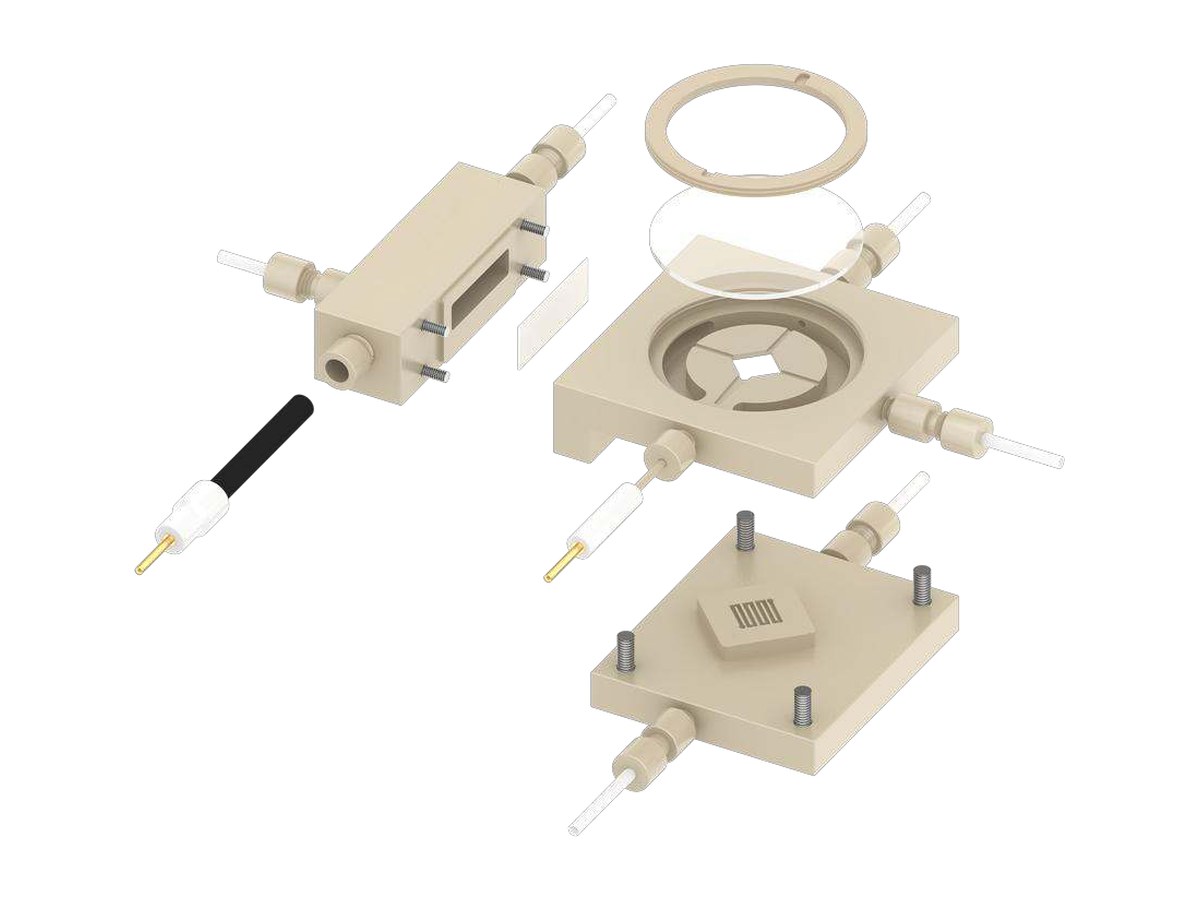

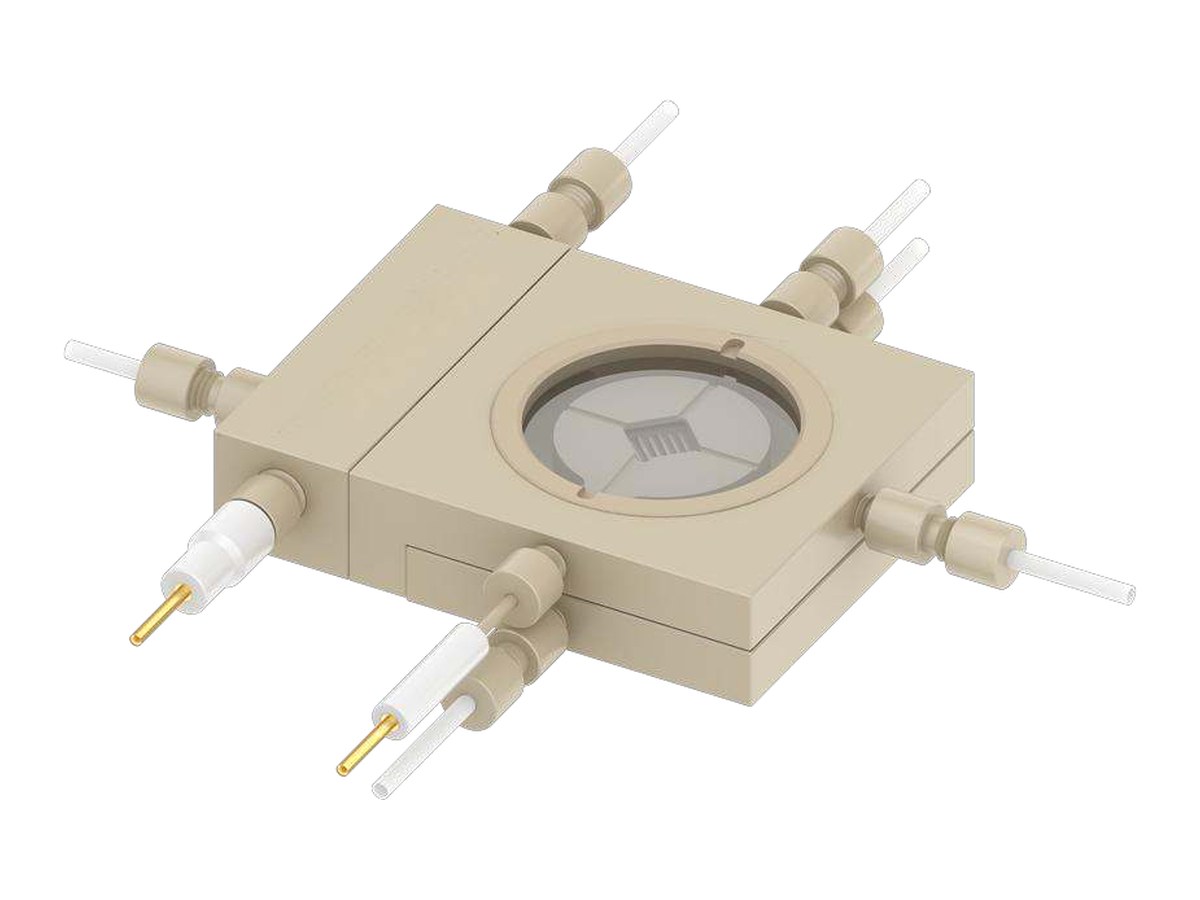

C031-S — in-situ 라만 셀 (3실 사행 유로 GDE 전용)In-situ Raman Spectroelectrochemical Cell (Gas Diffusion Serpentine Flow Channel Type)

C031-S로 구매하는 것 = PEEK 3실 셀 바디(가스실·작업전극실·상대전극실) + 석영 관찰창 + 사행 유로 (5,250,000원)가스실 · 작업전극실 · 상대전극실 세 개가 독립돼 있고, 각각 가스확산 전극(사용자 준비)과 이온교환막(사용자 준비)으로 분리됩니다.
가스확산 전극의 in-situ 라만 측정 전용으로 개발된 모델입니다.

카탈로그 8페이지 원문

사진 속 부위

1가스실 — 사행 유로본체 구성
2작업전극실 — 관찰창 아래본체 구성
3상대전극실본체 구성
4석영 관찰창본체 구성
5가스확산 전극(GDE) — 가스실↔작업전극실 분리미포함 · 별매사용자 준비
6이온교환막 — 작업↔상대전극실 분리미포함 · 별매사용자 준비

특징·사용 안내

세 실이 완전히 독립이라 기체·전해액·상대전극 생성물이 서로 섞이지 않습니다
GDE in-situ 라만 전용 설계 — CO₂ 환원 촉매 연구의 표준 구성
GDE와 막이 각각 분리막 역할을 겸하므로 두 장 모두 사용자가 준비합니다

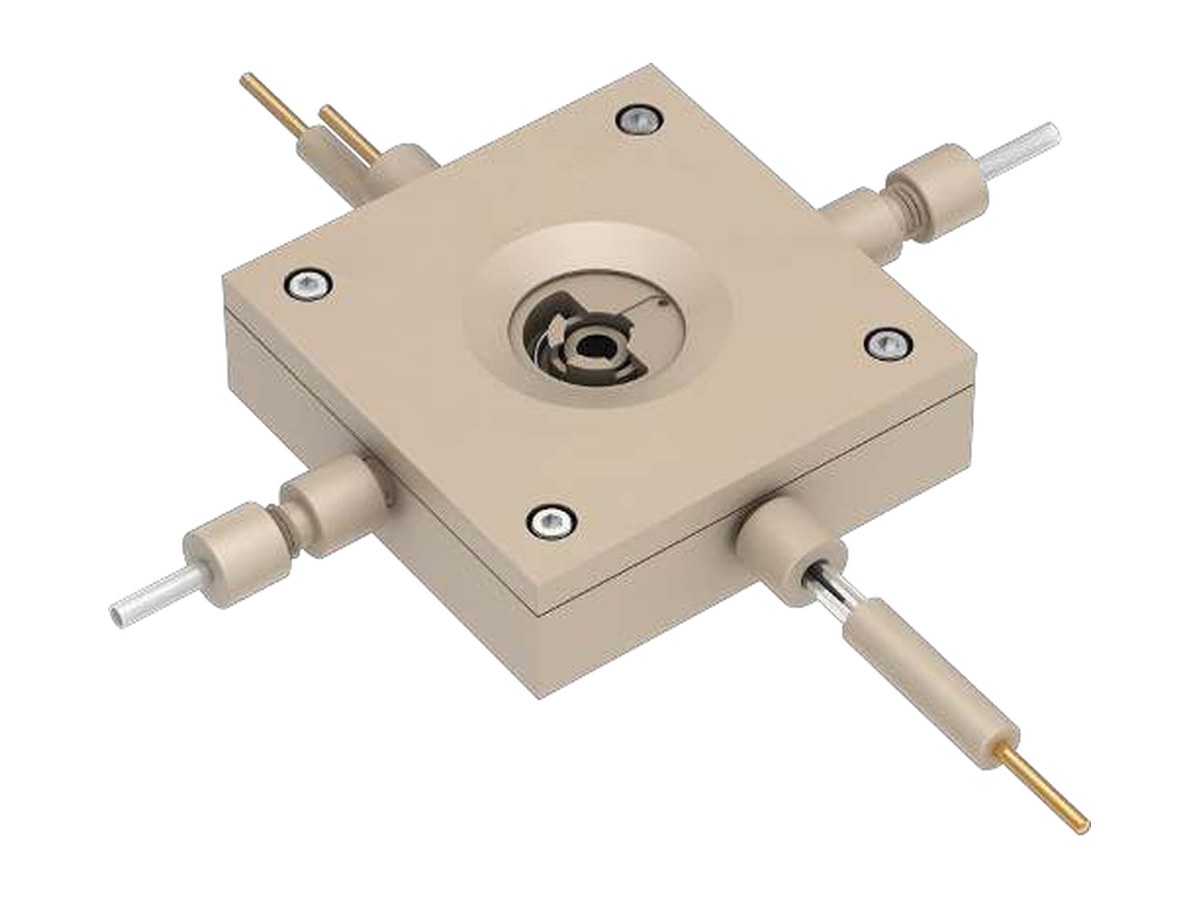

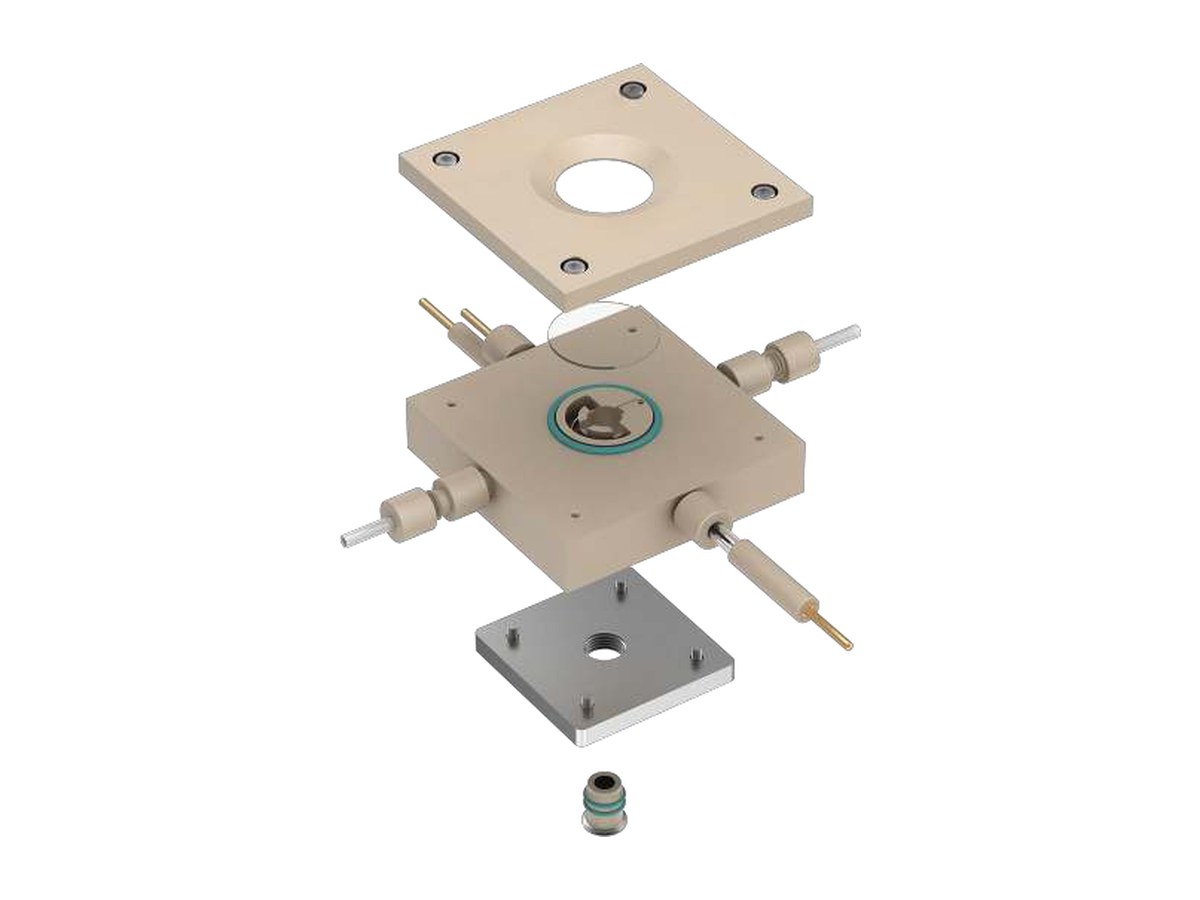

C031-4 — in-situ 라만 셀 (디스크 전극형)In-situ Raman Spectroelectrochemical Cell (Disc Electrode Type)

C031-4로 구매하는 것 = PEEK + 고순도 티타늄 셀 바디 + 석영 관찰창 Φ25 mm (2,800,000원)표준 작업전극이 5 mm 유리탄소 디스크 전극인 모델입니다. 광창 지름 25 mm, 전극과 창 사이 3 mm 미만으로 가장 가깝습니다.
분말 시료를 직접 관찰하려면 C031-6(700,000원)을 함께 보세요.

카탈로그 9페이지 원문

사진 속 부위

1PEEK + 고순도 티타늄 바디본체 구성
2석영 관찰창 Φ25 mm — 전극–창 3 mm 미만본체 구성
3디스크 전극 장착부 — 표준 5 mm 유리탄소본체 구성
4전해액 유입·배출 포트본체 구성
55 mm 디스크 전극미포함 · 별매

특징·사용 안내

전극–창 거리가 3 mm 미만이라 고배율 대물렌즈도 초점이 닿습니다
기존 회전전극용 5 mm 유리탄소 디스크를 그대로 꽂아 쓸 수 있습니다
티타늄을 섞어 강성이 높아 조임에도 창 간격이 흔들리지 않습니다

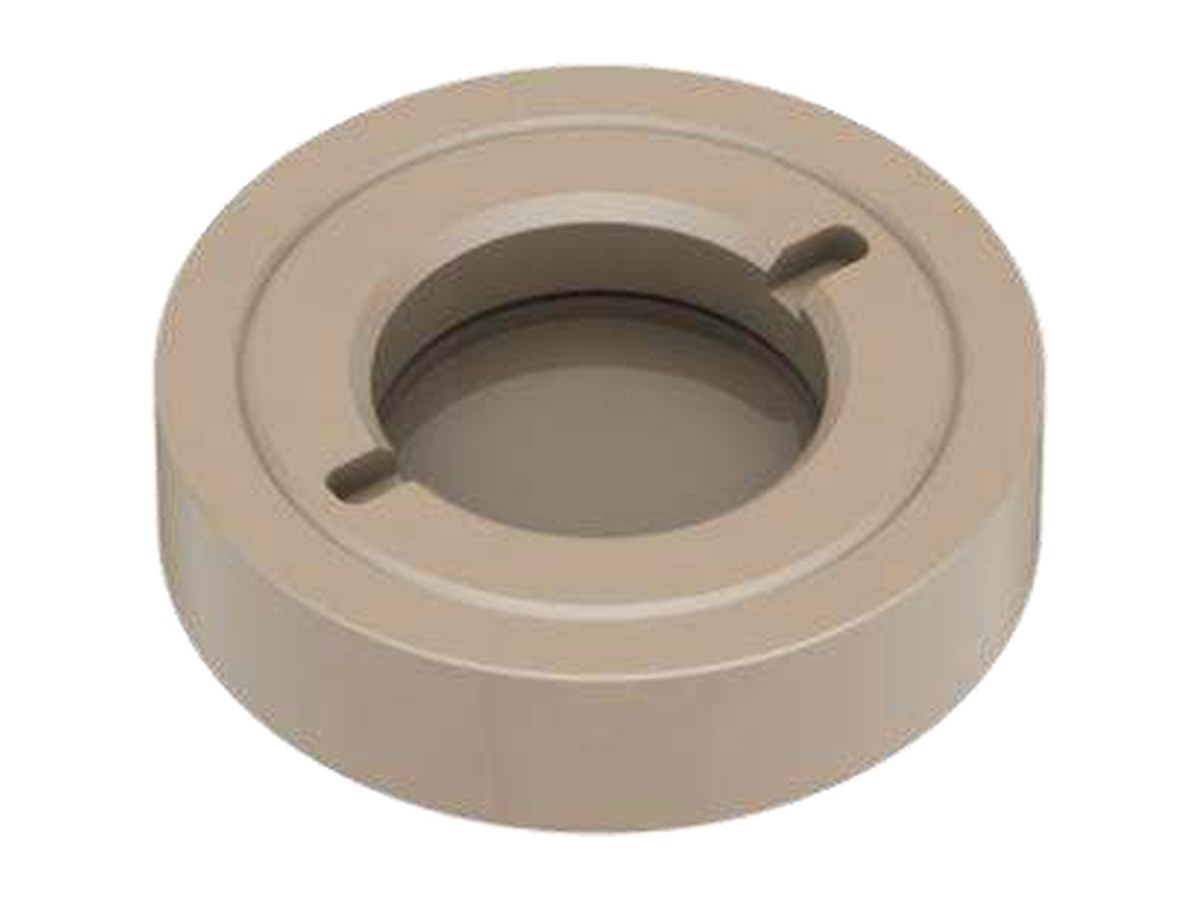

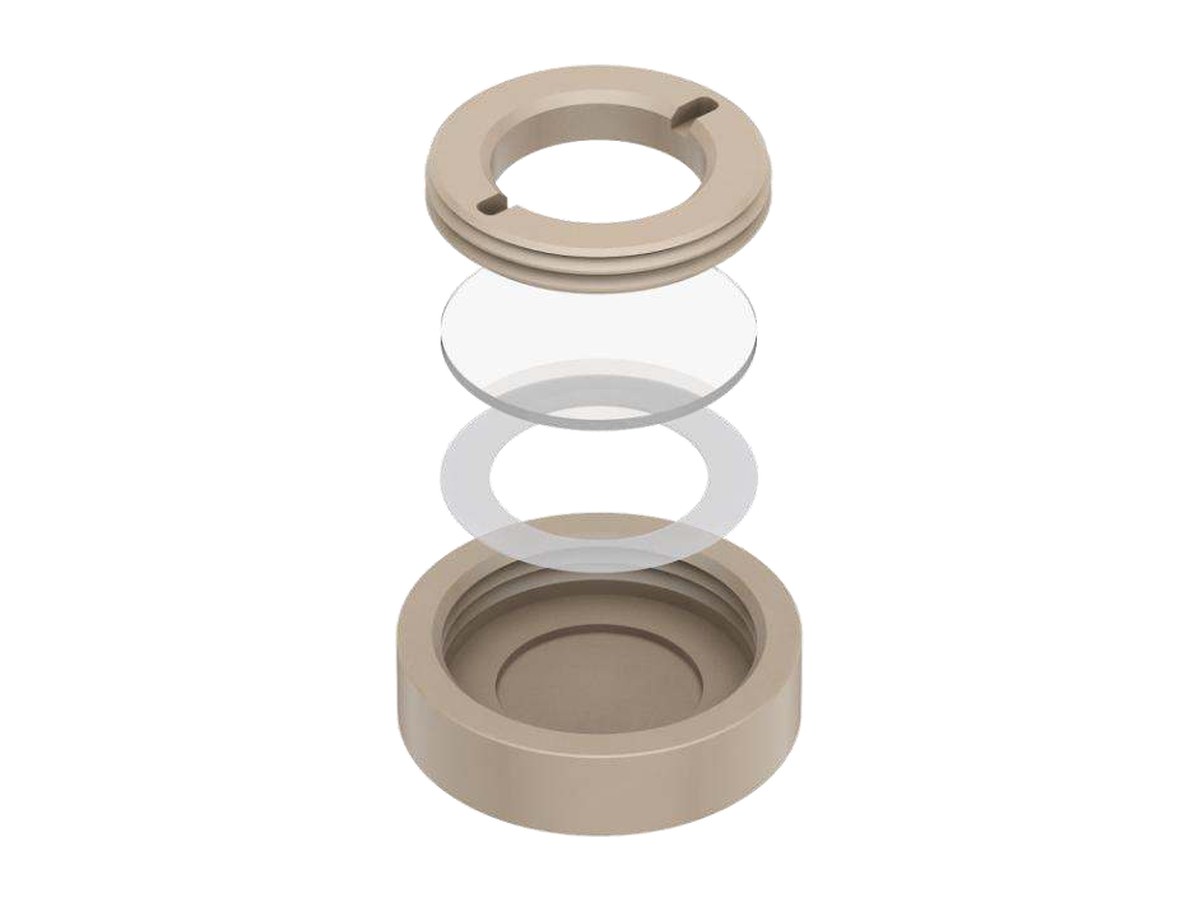

분말 시료를 그대로 보려면 C031-6 분말 관찰용 셀 (700,000원)

모델 · 구성		정가(VAT 별도)
C031-1-PEEK 바디	석영 관찰창 Φ37 mm · 작업전극–창 거리 6 mm 미만 · 작업전극 면적 1 cm² 기본 · 기준(AgCl/Ag)·상대(백금선) 전극 포함	2,800,000원
C031-2-이온교환막으로 양·음극실 분리	막 교체 구조	4,025,000원
C031-3-기준전극실 분리 + 가스확산 전극(GDE) 구성	—	5,250,000원
C031-3S-C031-3 변형	가스확산 전극 구성	5,250,000원
C031-S-사행(serpentine) 유로	C031-3 대비 가스 분배 균일도 개선	5,250,000원
C031-4-디스크 전극 장착형	—	2,800,000원
C031-6-분말 시료 직접 관찰용	—	700,000원

정가 700,000원부터 (부가세 별도). 표기 정가는 가오스유니온 2026 in-situ·MEA·가스확산 카탈로그가를 EUR 1 = 1,750원 기준으로 환산한 값입니다.
해외 직수입 품목으로 상시 할인 대상이 아니며, 국제 운송비가 별도로 발생할 수 있습니다.

in-situ 라만 분광전기화학 셀 FAQ

구성전극이 포함되나요?

대부분 미포함입니다. 예외는 C031-3S로, AgCl 기준전극과 수입 흑연봉 상대전극이 표준 구성에 들어갑니다(Ag 기준전극·백금 상대전극으로 교체 주문 가능). 나머지 모델은 전극과 이온교환막을 사용자가 준비합니다.

원리in-situ 라만 셀이 무엇인가요?

반응을 걸어 놓은 상태 그대로 전극 표면을 라만으로 들여다보는 셀입니다. 작업전극이 관찰창 바로 아래에 오도록 만들어 두어, 전위를 바꾸면서 표면 화학종이 어떻게 변하는지 실시간으로 봅니다.

거리전극과 창 사이 거리가 왜 중요한가요?

라만 대물렌즈에는 작동거리(working distance)가 있어서 그 안에 시료가 들어와야 초점이 맞습니다. C031 계열은 6 mm 미만(C031-4는 3 mm 미만)으로 설계돼 일반적인 장초점 대물렌즈에 대응합니다.

선택어느 모델을 골라야 하나요?

단순히 전극 표면만 보면 C031-1, 상대전극 생성물을 차단해야 하면 2실형 C031-2, CO₂ 같은 기체를 촉매에 공급해야 하면 C031-3, 기체 분배를 더 고르게 하려면 사행 유로 C031-3S, 가스확산 전극을 본격적으로 연구하면 3실형 C031-S, 회전전극용 디스크를 그대로 쓰려면 C031-4입니다.

GDE가스확산 전극도 파나요?

이 셀들에는 포함되지 않습니다. GDE와 이온교환막은 사용자가 준비하셔야 합니다. 가스확산 전해셀 계열에서 GDL·촉매 담지 전극을 함께 취급하니 필요하시면 문의해 주세요.

유동꼭 전해액을 흘려야 하나요?

아니요. 플로우 시스템에 대응하지만 전해액을 주입해 챔버를 채운 정지 상태로도 씁니다. 장시간 측정에서 생성물이 쌓여 신호가 변하는 것이 문제일 때 흘립니다.

재질셀 바디가 왜 PEEK인가요?

PEEK는 내약품성과 기계 강도가 모두 높으면서 가공 정밀도가 나옵니다. in-situ 셀은 광창과 전극 사이 거리를 mm 단위로 잡아야 하고 분해·세척을 자주 하므로, 금속처럼 전기적으로 간섭하지 않으면서 형상이 유지되는 소재가 필요합니다.

가격표기 가격 기준이 어떻게 되나요?

가오스유니온 2026 카탈로그가를 EUR 1 = 1,750원으로 환산한 정가이며 부가세 별도입니다. 해외 직수입 품목으로 상시 할인 대상이 아니고 국제 운송비가 별도 발생할 수 있습니다.
